Needle Valves Có Thực Sự Cần Thiết Trong Hệ Thống Điều Khiển Lưu Chất?

Nhiều hệ thống yêu cầu điều chỉnh lưu lượng cực kỳ chính xác, nhưng không phải loại van nào cũng đáp ứng được yêu cầu này. Ball valve đóng mở nhanh nhưng khó kiểm soát lưu lượng nhỏ, còn globe valve tuy điều tiết tốt nhưng vẫn chưa thực sự tối ưu cho các dòng lưu chất nhỏ, đòi hỏi độ chính xác cao.

Needle valve – hay van kim – được thiết kế chuyên biệt để giải quyết bài toán điều tiết chính xác này, đặc biệt trong các hệ thống đo lường, khí nén và thủy lực.

Bài viết dưới đây sẽ giúp bạn hiểu rõ needle valve là gì, nguyên lý hoạt động, các loại phổ biến và cách lựa chọn đúng sản phẩm cho từng hệ thống cụ thể.

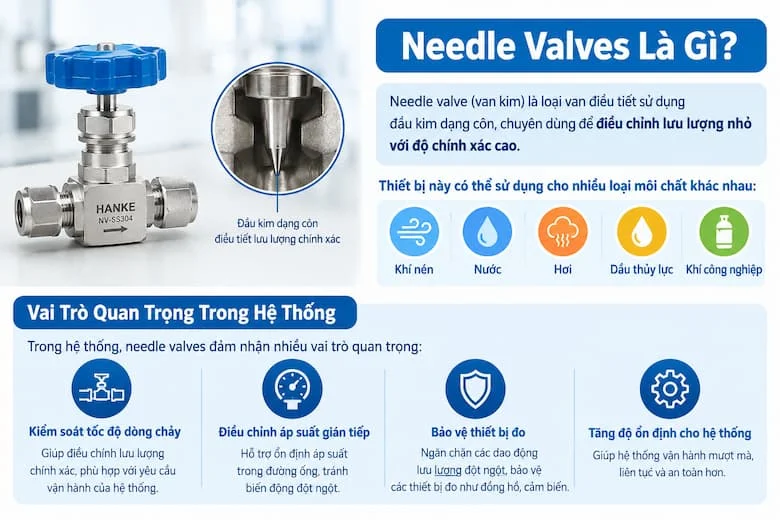

Needle Valves Là Gì?

Needle valve (van kim) là loại van điều tiết sử dụng đầu kim dạng côn, chuyên dùng để điều chỉnh lưu lượng nhỏ với độ chính xác cao.

Thiết bị này có thể sử dụng cho nhiều loại môi chất khác nhau:

• Khí nén
• Nước
• Hơi
• Dầu thủy lực
• Khí công nghiệp

Trong hệ thống, needle valve đảm nhận nhiều vai trò quan trọng: kiểm soát tốc độ dòng chảy, điều chỉnh áp suất gián tiếp, bảo vệ thiết bị đo khỏi các dao động lưu lượng đột ngột, và tăng độ ổn định cho toàn hệ thống vận hành.

Nguyên Lý Hoạt Động Của Needle Valve

Cơ chế điều tiết của needle valve dựa trên chuyển động của đầu kim hình côn di chuyển lên xuống, từ đó thay đổi tiết diện dòng chảy và điều chỉnh lưu lượng theo từng bước nhỏ. Đây là lý do needle valve có độ chính xác cao hơn nhiều loại van thông thường khác.

Tại sao needle valve điều chỉnh chính xác hơn? Câu trả lời nằm ở thiết kế cơ khí đặc trưng: hành trình ren dài kết hợp với đầu kim nhỏ giúp tiết diện dòng chảy thay đổi từ từ thay vì đột ngột.

Chính cơ chế này giúp giảm hiện tượng lưu lượng thay đổi đột ngột – vấn đề thường gặp ở các loại van có thiết kế đóng mở nhanh như ball valve. Với những hệ thống cần kiểm soát dòng chảy ở mức độ rất nhỏ, chỉ một chuyển động xoay nhẹ trên tay vặn cũng đủ tạo ra sự thay đổi lưu lượng có thể kiểm soát được.

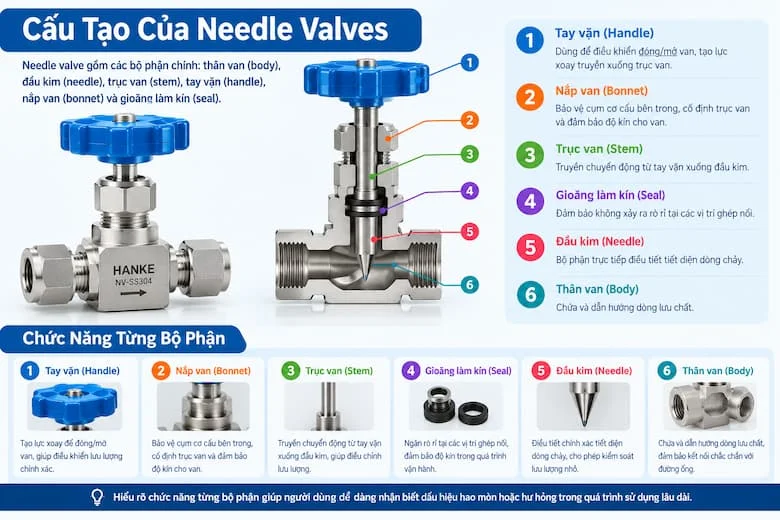

Cấu Tạo Của Needle Valves

Needle valve gồm các bộ phận chính: thân van (body), đầu kim (needle), trục van (stem), tay vặn (handle), nắp van (bonnet) và gioăng làm kín (seal).

Mỗi bộ phận đảm nhận một chức năng riêng trong quá trình vận hành. Thân van chứa và dẫn hướng dòng lưu chất, đầu kim là bộ phận trực tiếp điều tiết tiết diện dòng chảy, trong khi trục van truyền chuyển động từ tay vặn xuống đầu kim. Nắp van bảo vệ cụm cơ cấu bên trong, còn gioăng làm kín đảm bảo không xảy ra rò rỉ tại các vị trí ghép nối.

Hiểu rõ chức năng từng bộ phận giúp người dùng dễ dàng nhận biết dấu hiệu hao mòn hoặc hư hỏng trong quá trình sử dụng lâu dài.

Phân Loại Needle Valve Phổ Biến

Needle valve được phân loại theo nhiều tiêu chí khác nhau, phù hợp với từng nhu cầu sử dụng cụ thể.

Theo vật liệu: inox 304, inox 316, đồng, thép carbon – mỗi loại vật liệu phù hợp với một môi trường vận hành riêng.

Theo kiểu kết nối: ren trong, ren ngoài, NPT, BSP, hàn hoặc compression fitting.

Theo chức năng: needle valve tiêu chuẩn, needle valve áp suất cao, instrument needle valve (chuyên dùng cho thiết bị đo) và multi-port needle valve (nhiều cổng kết nối).

Việc lựa chọn đúng loại không chỉ dựa vào một tiêu chí duy nhất mà cần kết hợp cả vật liệu, kiểu kết nối và chức năng để đảm bảo van hoạt động tối ưu trong hệ thống thực tế.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Needle Valve

Trước khi mua, cần đối chiếu đầy đủ các nhóm thông số sau:

Kích thước: 1/8", 1/4", 3/8", 1/2", 3/4", 1" – tùy theo yêu cầu kết nối của hệ thống.

Áp suất làm việc: PN16, PN25, PN40, PN63, PN100 trở lên.

Nhiệt độ làm việc: cần xác định rõ van sẽ vận hành ở nhiệt độ thấp, trung bình hay trong hệ thống nhiệt độ cao.

Hệ số lưu lượng (Cv): đây là thông số thể hiện khả năng cho lưu chất đi qua van ở một điều kiện nhất định. Cv quan trọng vì nó ảnh hưởng trực tiếp đến độ chính xác khi điều tiết – chọn sai hệ số Cv có thể khiến van không đáp ứng được yêu cầu kiểm soát lưu lượng của hệ thống, dù các thông số khác đều phù hợp.

So Sánh Needle Valve Với Các Loại Van Khác

Needle valve và ball valve: hai loại van này có sự khác biệt rõ rệt về độ chính xác điều tiết, tốc độ đóng mở, tuổi thọ và ứng dụng. Ball valve đóng mở gần như tức thì và phù hợp cho việc ngắt dòng nhanh, trong khi needle valve chậm hơn nhưng cho phép kiểm soát lưu lượng ở mức độ rất nhỏ mà ball valve không thể làm được.

Needle valve và globe valve: về kích thước, needle valve thường nhỏ gọn hơn và phù hợp với đường ống có lưu lượng thấp. Về độ chính xác, needle valve vượt trội hơn nhờ thiết kế đầu kim côn, trong khi globe valve phù hợp hơn với các ứng dụng cần điều tiết lưu lượng lớn hơn. Về chi phí, needle valve cho các ứng dụng đo lường chuyên dụng thường có giá thành khác biệt tùy vật liệu và tiêu chuẩn sản xuất.

Khi nào nên chọn needle valve? Khi hệ thống yêu cầu điều chỉnh lưu lượng ở mức độ chi tiết, cần độ chính xác cao và không đòi hỏi đóng mở nhanh liên tục – đây chính là điều kiện lý tưởng để needle valve phát huy tối đa hiệu quả.

Needle Valve Được Sử Dụng Ở Đâu?

Nhờ khả năng điều tiết chính xác, needle valve có mặt trong nhiều ngành công nghiệp khác nhau:

• Hệ thống khí nén – điều chỉnh tốc độ xy lanh, điều tiết khí theo yêu cầu vận hành.
• Hệ thống thủy lực – kiểm soát dầu, điều chỉnh lưu lượng trong các mạch thủy lực.
• Thiết bị đo lường – đồng hồ áp suất, manifold, instrumentation cần độ chính xác cao.
• Ngành dầu khí – hệ thống áp suất cao, hệ thống phân phối khí.
• Nhà máy hóa chất – điều tiết hóa chất, kiểm soát lưu lượng chính xác trong quy trình sản xuất.

Ở mỗi ứng dụng, yêu cầu về vật liệu và áp suất làm việc có thể khác nhau đáng kể, nên cần xác định rõ đặc điểm hệ thống trước khi lựa chọn model phù hợp.

Những Sai Lầm Thường Gặp Khi Sử Dụng Needle Valve

Một số lỗi phổ biến khiến needle valve hoạt động kém hiệu quả hoặc nhanh hỏng:

Chọn sai vật liệu – hậu quả thường thấy là ăn mòn, rò rỉ và giảm tuổi thọ thiết bị đáng kể theo thời gian.

Chọn sai áp suất – có thể dẫn đến mất an toàn trong vận hành và gây hư hỏng van nghiêm trọng.

Vặn quá chặt – dễ làm hỏng đầu kim hoặc biến dạng bề mặt làm kín, khiến van không còn điều tiết chính xác như thiết kế ban đầu.

Dùng needle valve để đóng mở nhanh liên tục – đây là cách sử dụng không đúng mục đích thiết kế, khiến tuổi thọ thiết bị giảm nhanh chóng.

Nếu mắc phải những sai lầm này, hậu quả không chỉ dừng lại ở việc van xuống cấp mà còn ảnh hưởng đến độ chính xác của toàn hệ thống điều tiết, đặc biệt nghiêm trọng với các ứng dụng đo lường yêu cầu độ tin cậy cao.

Cách Sử Dụng Needle Valve Đúng Kỹ Thuật

Để needle valve hoạt động hiệu quả và bền lâu, nên thực hiện theo quy trình 4 bước sau:

Bước 1 – Kiểm tra thông số: xác định áp suất, nhiệt độ và môi chất sử dụng trước khi lắp đặt.

Bước 2 – Lắp đặt đúng hướng: kiểm tra chiều dòng chảy trên thân van và siết kết nối đúng lực quy định.

Bước 3 – Điều chỉnh lưu lượng: xoay từ từ, đồng thời quan sát áp suất và lưu lượng thực tế để đạt được mức điều tiết mong muốn.

Bước 4 – Kiểm tra sau khi vận hành: đánh giá rò rỉ, độ kín và độ ổn định của van trong điều kiện làm việc thực tế.

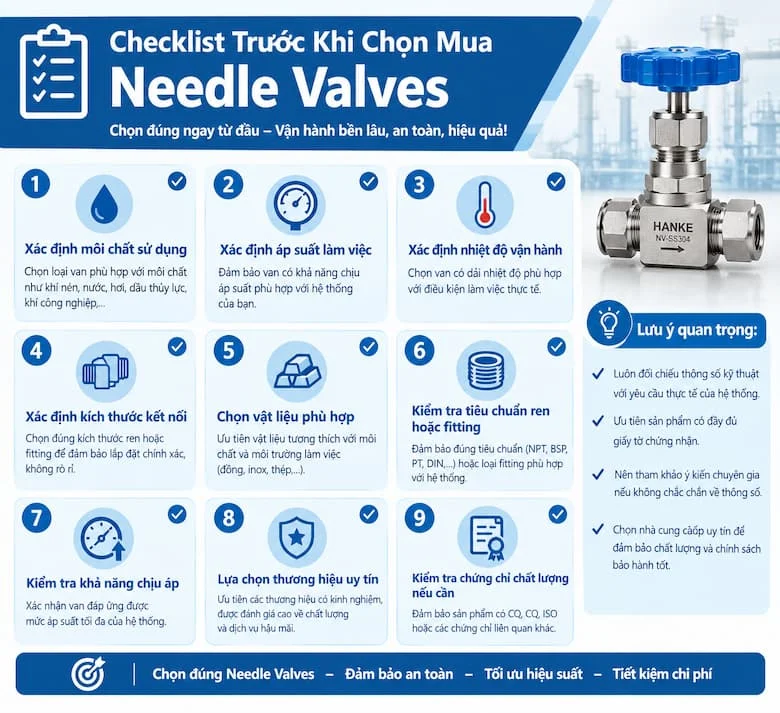

Checklist Trước Khi Chọn Mua Needle

Xác định môi chất sử dụng
Xác định áp suất làm việc
Xác định nhiệt độ vận hành
Xác định kích thước kết nối
Chọn vật liệu phù hợp
Kiểm tra tiêu chuẩn ren hoặc fitting
Kiểm tra khả năng chịu áp
Lựa chọn thương hiệu uy tín
Kiểm tra chứng chỉ chất lượng nếu cần.

Câu Hỏi Thường Gặp Về Needle Valves

1. Needle valve dùng để làm gì?

Needle valve được sử dụng để điều chỉnh lưu lượng với độ chính xác cao trong các hệ thống khí, hơi, dầu và chất lỏng.

2. Needle valve khác gì ball valve?

Needle valve điều tiết chính xác hơn, trong khi ball valve phù hợp cho đóng mở nhanh.

3. Needle valves có dùng cho áp suất cao không?

Có. Nhiều dòng needle valve được thiết kế cho môi trường áp suất rất cao trong ngành dầu khí và đo lường.

4. Vật liệu nào được sử dụng phổ biến nhất?

Inox 304 và inox 316 là hai vật liệu được sử dụng phổ biến nhờ khả năng chống ăn mòn tốt.

5. Có nên dùng needle valve để đóng mở liên tục không?

Không. Needle valve được tối ưu cho điều tiết lưu lượng, không phải đóng mở nhanh thường xuyên.

Kết Luận

Tóm lại, needle valves giúp kiểm soát lưu lượng hiệu quả, hoạt động ổn định trong môi trường áp suất cao và phù hợp cho nhiều lĩnh vực như khí nén, thủy lực, đo lường và dầu khí. Để đạt hiệu quả tối đa, cần lựa chọn đúng vật liệu, áp suất làm việc và kiểu kết nối phù hợp với đặc điểm riêng của từng hệ thống, thay vì chỉ dựa vào một tiêu chí duy nhất khi mua sản phẩm.
