Tổng Hợp Các Types of Valves (Các Loại Van) Quan Trọng Nhất Trong Hệ Thống Đường Ống

Trong một hệ thống đường ống công nghiệp và dân dụng, không phải tất cả các loại van đều có thể sử dụng cho cùng một mục đích. Việc lựa chọn chính xác các loại van đóng vai trò quyết định đến sự vận hành mượt mà của toàn bộ mạng lưới lưu chất. Nếu kỹ sư cần đóng/mở nhanh, ball valve là lựa chọn tối ưu; trong khi globe valve lại được sinh ra để điều tiết lưu lượng chính xác. Ngược lại, nếu chọn sai valve type, hệ thống sẽ ngay lập tức đối mặt với tình trạng tăng tổn thất áp suất, rò rỉ lưu chất, van nhanh hỏng, khó vận hành và đội chi phí bảo trì lên nhiều lần. [chèn link: danh mục valve công nghiệp chính hãng] sẽ giúp bạn khám phá trọn bộ các giải pháp kiểm soát dòng chảy đạt chuẩn kỹ thuật cao.

Types of Valves Là Gì Và Vì Sao Việc Chọn Đúng Loại Van Quan Trọng?

Types of valves là thuật ngữ dùng để chỉ các loại van khác nhau được sử dụng trong hệ thống đường ống nhằm thực hiện các chức năng như đóng/mở, điều tiết dòng chảy, ngăn dòng chảy ngược, chuyển hướng dòng chảy hoặc kiểm soát áp suất.

Mỗi dòng thiết bị được thiết kế với cấu trúc cơ học riêng biệt để đảm nhận các nhiệm vụ cốt lõi:

• Isolation – cô lập dòng chảy: Tách biệt hoàn toàn một khu vực đường ống để sửa chữa.

• Shut-off – đóng dòng: Ngắt dòng lưu chất tức thời.

• Flow control – điều tiết lưu lượng: Kiểm soát lưu lượng chất lỏng hoặc khí đi qua.

• Check – ngăn dòng chảy ngược: Tránh hiện tượng nước chảy ngược gây hại cho máy bơm.

• Pressure control / Protection: Kiểm soát và bảo vệ hệ thống khỏi áp suất vượt ngưỡng.

Nguyên Lý Hoạt Động Cơ Bản Của Van

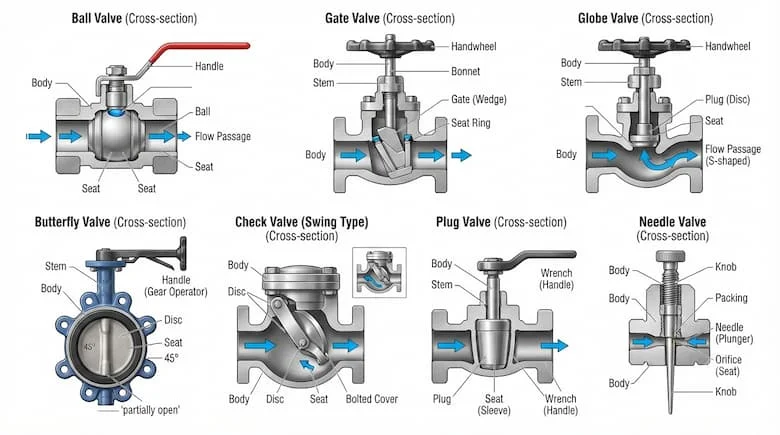

Cấu tạo chung của một thiết bị cơ khí thường bao gồm thân van (body), nắp van (bonnet), trục van (stem), ghế van (seat), đĩa/bi van (disc/ball/plug), tay gạt hoặc bộ truyền động (actuator).

Điểm khác biệt lớn nhất giữa các types of valves nằm ở hình học của bộ phận chặn và chuyển động tương ứng: ball valve dùng bi xoay 90 độ, gate valve nâng hạ cổng chặn, globe valve di chuyển đĩa theo phương tuyến tính, còn check valve hoạt động hoàn toàn tự động theo hướng dòng chảy.

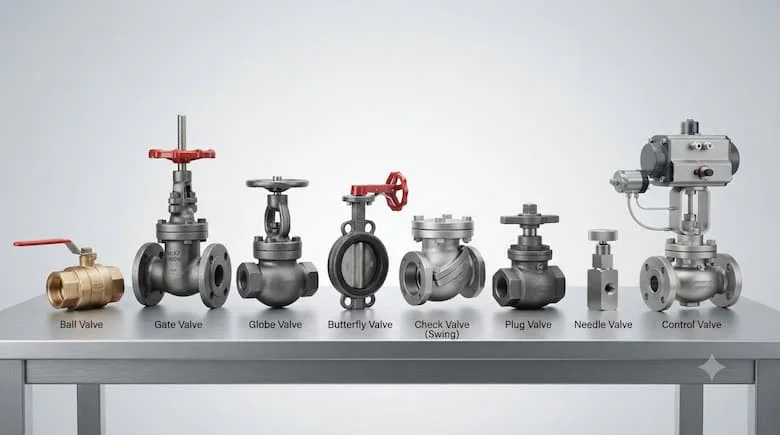

Phân Loại Types of Valves Phổ Biến

Hệ thống đường ống hiện đại chia các thiết bị điều khiển thành các nhóm chức năng chính để kỹ sư dễ dàng lựa chọn theo sơ đồ công nghệ.

1. Van đóng/mở – Isolation Valves

Chuyên dùng để cô lập đường ống, bao gồm ball valve, gate valve, butterfly valve và plug valve.

2. Van điều tiết – Control/Regulating Valves

Đảm nhận nhiệm vụ tinh chỉnh lưu lượng dòng chảy như globe valve, needle valve và control valve chuyên dụng.

3. Van một chiều – Check Valves

Tự động ngăn chặn dòng chảy ngược gồm swing check valve, lift check valve, wafer check valve và dual plate check valve.

4. Van kiểm soát và bảo vệ áp suất

Bao gồm pressure reducing valve, pressure relief valve và safety valve nhằm giữ ổn định áp lực mạng lưới.

Ball Valve – Van Bi

Ball valve là dòng van sử dụng một viên bi đục lỗ xoay 90 độ giữa các vòng đệm (seat) để kiểm soát dòng chảy. Cấu trúc bao gồm thân, bi, trục và gioăng làm kín, có các biến thể full port, reduced port, van 2 ngã hoặc 3 ngã với kết nối ren, mặt bích hoặc hàn.

• Ưu điểm: Đóng/mở cực nhanh, độ kín khít tốt, tổn thất áp suất thấp khi mở hoàn toàn và thiết kế nhỏ gọn.

• Hạn chế: Không tối ưu cho việc tiết lưu dòng chảy liên tục trong thời gian dài.

• Ứng dụng: Rất phổ biến trong hệ thống nước, khí nén, gas, dầu mỏ và các dây chuyền công nghiệp.

Gate Valve – Van Cổng

Gate valve sử dụng một cánh cổng (gate) nâng lên hoặc hạ xuống theo phương vuông góc để đóng mở dòng chảy. Thiết kế gồm các dạng rising stem, non-rising stem, wedge gate và parallel gate.

• Ưu điểm: Lý tưởng để cô lập đường ống lớn, tổn thất áp suất rất thấp khi mở hoàn toàn.

• Hạn chế: Đóng mở chậm, không phù hợp để điều tiết lưu lượng.

Tại sao Gate Valve không nên sử dụng như một van điều tiết?

Khi van mở một phần, dòng chảy qua khe hẹp sẽ tạo ra hiện tượng nhiễu loạn (turbulence), rung động (vibration), ăn mòn và mài mòn cơ học (wear) nghiêm trọng trên bề mặt đĩa van, nhanh chóng làm hỏng thiết bị.

Globe Valve – Van Cầu

Sở hữu thiết kế thân hình cầu với vách ngăn chuyển hướng dòng chảy, globe valve sử dụng đĩa van di chuyển tuyến tính để thay đổi diện tích lưu thông.

• Ưu điểm: Khả năng điều chỉnh lưu lượng (flow control) cực kỳ chính xác và mượt mà.

• Nhược điểm: Tổn thất áp suất cao hơn gate valve do dòng chảy bị bẻ góc nhiều lần.

• Ứng dụng: Hệ thống hơi nóng (steam), lò hơi và các quy trình công nghiệp đòi hỏi kiểm soát lưu lượng khắt khe.

Butterfly Valve – Van Bướm

Butterfly valve có cấu tạo đĩa van hình cánh bướm quay quanh trục chính, chia thành các dạng wafer, lug, flanged cùng thiết kế centerline hoặc eccentric.

• Ưu điểm: Thiết kế cực kỳ gọn nhẹ, phù hợp với đường ống kích thước lớn, đóng mở nhanh và chi phí đầu tư kinh tế.

• Ứng dụng: Hệ thống HVAC, cấp thoát nước, xử lý nước thải, phòng cháy chữa cháy và đường ống công nghiệp dung tích lớn.

Check Valve – Van Một Chiều

Check valve là loại van cho phép môi chất chảy chủ yếu theo một hướng và tự động hạn chế dòng chảy ngược khi hướng dòng thay đổi.

Các biến thể phổ biến gồm swing check valve, lift check valve, wafer check valve và spring check valve. Khác với ball hay gate valve, check valve hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất mà không cần tác động thủ công từ người vận hành.

Plug Valve, Needle Valve Và Control Valve

• Plug Valve: Sử dụng một nút hình trụ hoặc côn xoay góc чuarter-turn để kiểm soát dòng, chuyên dụng trong các hệ thống dầu khí và process piping khắc nghiệt.

• Needle Valve: Sở hữu kim van và lỗ tiết diện (orifice) siêu nhỏ, cho phép điều chỉnh dòng chảy cực kỳ chính xác trong các mạch đo lường (instrumentation) và khí nén thủy lực.

• Control Valve: Tích hợp bộ truyền động (actuator), bộ định vị (positioner) và tín hiệu điều khiển từ PLC để tự động điều chỉnh lưu lượng, áp suất hoặc nhiệt độ theo thời gian thực.

Pressure Reducing Valve Và Pressure Relief Valve

• Pressure Reducing Valve: Tự động giảm và duy trì ổn định áp suất phía hạ lưu (downstream) theo giá trị cài đặt sẵn.

• Pressure Relief Valve / Safety Valve: Xả bớt môi chất để bảo vệ hệ thống khi áp suất vượt quá giới hạn cho phép, tránh nguy cơ nổ bình chứa.

• Lưu ý: Không thể dùng van giảm áp để thay thế cho van an toàn trong các hệ thống bảo vệ áp suất cao.

So Sánh Các Types of Valves Phổ Biến

Khi chọn lựa giữa ball valve, gate valve, globe valve và butterfly valve, hãy ưu tiên ball valve khi cần đóng mở nhanh, gate valve cho đường ống lớn cần cô lập, globe valve khi cần tiết lưu, và butterfly valve cho các hệ thống đường kính rộng cần tối ưu chi phí.

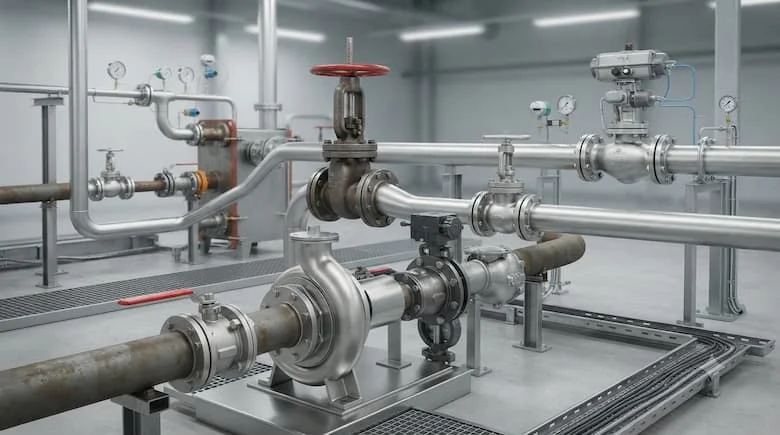

Ứng Dụng Thực Tế Và Sai Lầm Thường Gặp

Các dòng van được phân bổ chuyên biệt theo từng hệ thống:

• Hệ thống nước: Ball, gate, butterfly, check và pressure reducing valve.

• Hệ thống hơi: Globe, gate, check và safety valve.

• Hệ thống khí nén: Ball, needle, check và control valve.

Những sai lầm phổ biến khi mua và lắp đặt

• Chọn van chỉ dựa vào kích thước danh nghĩa của ống mà bỏ qua hệ số lưu lượng hoặc tiêu chuẩn ren.

• Không kiểm tra định mức nhiệt độ và áp suất làm việc (pressure rating).

• Dùng gate valve để tiết lưu dòng chảy liên tục dẫn đến hỏng hóc đĩa van.

• Lắp ngược chiều dòng chảy đối với check valve hoặc van một chiều.

Hướng Dẫn Chọn Types of Valves Phù Hợp

Thực hiện quy trình 7 bước để chọn đúng thiết bị:

1. Xác định môi chất: Nước, khí, gas, hơi nước, dầu hay hóa chất.

2. Xác định chức năng: Đóng/mở, điều tiết, chống chảy ngược hay giảm áp.

3. Kiểm tra áp suất: Đối chiếu áp suất vận hành và áp suất tối đa của hệ thống.

4. Kiểm tra nhiệt độ: Đảm bảo giới hạn nhiệt độ phù hợp với vật liệu van.

5. Chọn vật liệu: Đồng thau, inox 304, thép carbon, gang hoặc nhựa PVC.

6. Chọn kiểu kết nối: Ren, mặt bích, wafer, lug hoặc hàn.

7. Xác định kích thước: Kích thước DN/NPS và lưu lượng yêu cầu.

Checklist Trước Khi Mua Valve

• Loại môi chất & kích thước đường ống

• Lưu lượng & áp suất làm việc tối đa

• Nhiệt độ làm việc & chức năng của van

• Vật liệu chế tạo & kiểu kết nối

• Pressure rating & chiều dòng chảy

• Tiêu chuẩn áp dụng & yêu cầu bảo trì

Câu Hỏi Thường Gặp (FAQ)

1. Types of valves phổ biến gồm những loại nào?

Các loại phổ biến bao gồm ball valve, gate valve, globe valve, butterfly valve, check valve, plug valve, needle valve, control valve và các dòng van kiểm soát áp suất.

2. Loại valve nào phổ biến nhất?

Không có một loại duy nhất phù hợp cho mọi hệ thống; ball valve, gate valve, butterfly valve và check valve đều rất phổ biến nhưng đảm nhiệm những chức năng hoàn toàn khác nhau.

3. Ball Valve và Gate Valve khác nhau như thế nào?

Ball valve dùng bi xoay để đóng mở nhanh trong khi gate valve dùng cổng trượt tuyến tính để cô lập dòng trong các đường ống lớn.

4. Loại valve nào tốt nhất để điều tiết lưu lượng?

Globe valve và control valve là hai dòng chuyên dụng phục vụ cho việc điều tiết lưu lượng chính xác.

5. Làm thế nào để chọn đúng types of valves?

Cần đánh giá kỹ lưỡng môi chất, kích thước ống, áp suất, nhiệt độ, lưu lượng và chức năng yêu cầu trước khi đưa ra quyết định cuối cùng.

Kết luận

Việc lựa chọn chính xác các types of valves đóng vai trò quyết định đến độ bền vững và hiệu quả vận hành của toàn bộ hệ thống đường ống. Không có một mẫu van nào hoàn hảo cho mọi ứng dụng; thiết bị phù hợp nhất phải được cân nhắc dựa trên sự đồng bộ giữa chức năng, đặc tính môi chất, áp suất, nhiệt độ, kích thước danh nghĩa, vật liệu chế tạo và kiểu kết nối thực tế. Việc nắm vững các tiêu chuẩn kỹ thuật này sẽ giúp bạn triệt tiêu hoàn toàn rủi ro rò rỉ, sụt áp hay hỏng hóc thiết bị.
