Van Tròn Là Gì Và Bí Quyết Lựa Chọn Chuẩn Xác Cho Hệ Thống Đường Ống

Trong hệ thống cấp nước dân dụng và công nghiệp, người dùng thường bắt gặp những thiết bị có thân dạng tròn hoặc được gọi theo thói quen thương mại là van nước tròn. Tuy nhiên, chỉ dựa vào hình dáng bên ngoài là hoàn toàn chưa đủ để xác định chính xác chủng loại và công năng của sản phẩm. Một thiết bị tưởng chừng đơn giản này có thể đảm nhiệm nhiều nhiệm vụ khác nhau như đóng/mở dòng nước, điều tiết lưu lượng, cô lập một đoạn đường ống hoặc kiểm soát dòng chảy để kết nối an toàn với các thiết bị đầu cuối.

Việc lựa chọn sai loại van nước tròn không chỉ dẫn đến tình trạng lệch kích thước đường ống, rò rỉ tại vị trí kết nối ren mà còn khiến thiết bị nhanh chóng quá tải trước áp suất hoặc nhiệt độ cao, làm giảm tuổi thọ toàn bộ hệ thống.

Van Nước Tròn Là Gì Và Vì Sao Cần Chọn Đúng Loại?

Khi thiết kế mạng lưới cơ điện, việc định danh đúng phụ kiện đóng vai trò cốt lõi để đảm bảo độ kín khít. Nếu người lắp đặt mua nhầm sản phẩm không tương thích chuẩn ren hoặc sai thông số áp lực, hệ thống sẽ gặp sự cố ngay khi vận hành.

Hiểu rõ bản chất của van nước tròn giúp kỹ thuật viên tránh khỏi những rủi ro tốn kém do đục phá khắc phục sự cố rò rỉ. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý và quy chuẩn lựa chọn chuẩn xác nhất cho từng ứng dụng thực tế.

Kiến Thức Nền Về Van Tròn

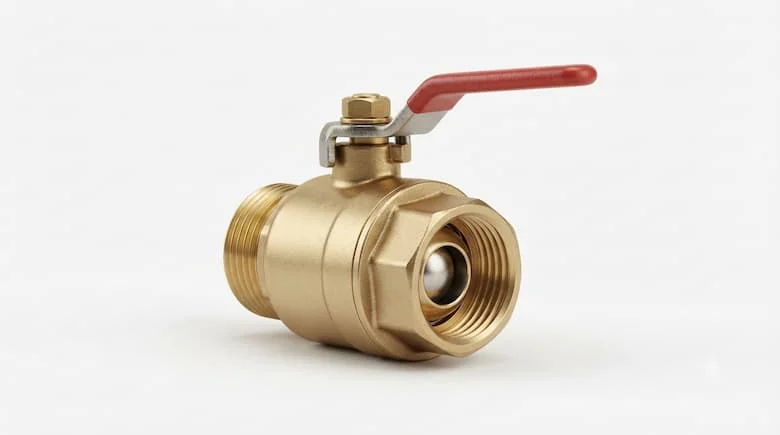

Van tròn là cách gọi phổ biến dùng để chỉ một số loại van có thiết kế thân hoặc cơ cấu dạng tròn, được sử dụng để đóng, mở hoặc kiểm soát dòng môi chất trong hệ thống đường ống. Tùy từng sản phẩm và cách gọi của nhà sản xuất, “van nước tròn” có thể đề cập đến những thiết kế van khác nhau, vì vậy cần dựa vào cấu tạo, cơ chế đóng mở và thông số kỹ thuật để xác định chính xác loại van.

Thực tế, van nước tròn không phải lúc nào cũng là tên tiêu chuẩn kỹ thuật của một dòng valve duy nhất trong catalog quốc tế. Người mua cần xem xét kỹ hình dáng, cơ cấu vận hành và thông số hãng. Các cách gọi thường gặp trên thị trường bao gồm:

• Van khóa tròn

• Van nước tròn

• Van đóng mở tròn

• Van tròn ren

• Van nước tròn đồng / Inox

Nguyên Lý Hoạt Động Của Van Nước Tròn

Cơ chế vận hành chung của dòng thiết bị này tuân theo chuỗi động học:

Tay van - Trục (stem) - Bộ phận đóng mở - Thay đổi tiết diện dòng chảy - Kiểm soát dòng môi chất.

Tùy vào cấu tạo thực tế, chúng hoạt động theo các cơ chế:

• Cơ chế xoay: Điển hình là ball valve hoặc plug valve với góc quay quarter-turn.

• Cơ chế nâng/hạ: Như gate valve hoặc globe valve dịch chuyển tuyến tính.

• Cơ chế tự động: Phổ biến ở các dòng check valve.

Phân Tích Chuyên Sâu: Các Loại Van Nước Tròn Phổ Biến

Để phân loại chính xác, chúng ta cần quy chiếu về cơ cấu kỹ thuật thực tế thay vì chỉ nhìn vào hình dáng bên ngoài.

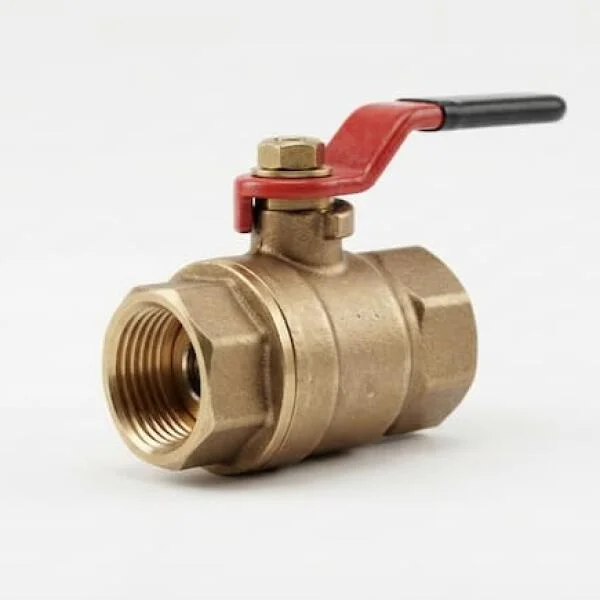

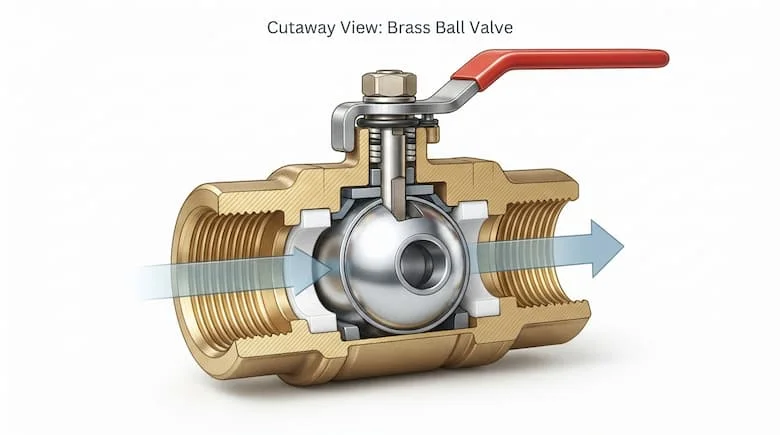

1. Van bi dạng tròn (Ball Valve)

Sử dụng một viên bi đục lỗ xuyên tâm nằm giữa các vòng đệm seat, xoay góc 90 độ để đóng mở nhanh chóng. Đây là dòng sản phẩm rất phổ biến trong các hệ thống cấp nước và khí nén.

2. Van cổng có thân tròn (Gate Valve)

Sở hữu cánh cổng di chuyển lên xuống theo phương thẳng đứng, chuyên dùng để cô lập dòng chảy trong các đường ống có kích thước lớn.

3. Van cầu (Globe Valve)

Sử dụng đĩa van di chuyển tuyến tính qua vách ngăn hình cầu, mang lại khả năng điều tiết lưu lượng cực kỳ hiệu quả dù có tổn thất áp suất cao hơn.

Cấu tạo và thông số kỹ thuật cốt lõi

• Thân van (Valve Body) và Nắp van (Bonnet): Chứa đựng cơ cấu chịu lực.

• Trục van và Bộ phận đóng mở: Truyền lực và chặn dòng chảy.

• Gioăng làm kín (Seat & Seal): Quyết định khả năng chịu nhiệt, chống rò rỉ và tương thích hóa chất.

• Kích thước & Kết nối: Đa dạng từ DN15, DN20, DN25 đến DN50 với các chuẩn ren trong, ren ngoài, mặt bích hoặc hàn. Cần lưu ý các tiêu chuẩn ren như BSP, BSPT, NPT để tránh tình trạng lệch bước ren.

So Sánh Và Ứng Dụng Thực Tế

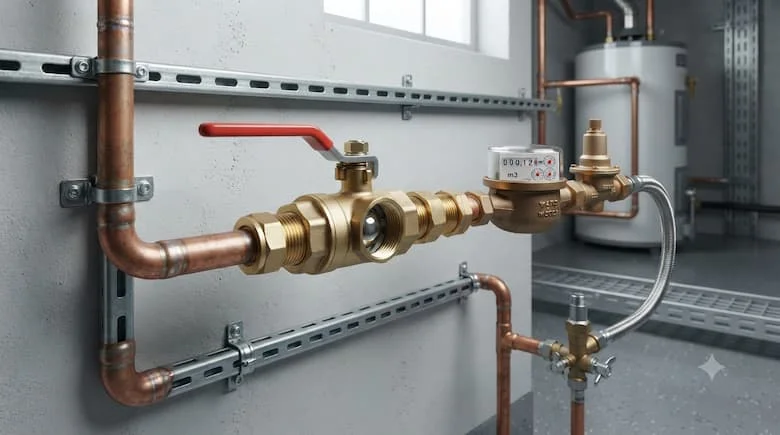

Van nước tròn và các biến thể của nó được ứng dụng rộng rãi trong hệ thống cấp nước sinh hoạt, mạng lưới MEP tòa nhà, hệ thống HVAC, đường ống khí nén nhà máy và các trạm tưới tiêu nông nghiệp tự động.

Sai Lầm Thường Gặp Khi Lựa Chọn

1. Chỉ nhìn kích thước danh nghĩa: Mua nhầm cỡ ren thực tế do chỉ nhìn con số ước lượng trên ống.

2. Bỏ qua tiêu chuẩn ren: Ghép nhầm giữa chuẩn ren BSP và NPT gây cháy ren và rò rỉ nước.

3. Không xét môi chất: Dùng van nước thông thường cho hệ thống hóa chất hoặc hơi nóng áp lực cao.

4. Nhầm lẫn chức năng: Cố gắng dùng van đóng/mở nhanh để điều tiết lưu lượng liên tục.

Hướng Dẫn Chọn Van Nước Tròn Phù Hợp (Checklist)

Thực hiện quy trình 7 bước để chọn đúng thiết bị:

• Bước 1: Xác định chính xác loại van thông qua catalogue hoặc hình dáng thực tế.

• Bước 2: Đo đạc kích thước đường ống (DN/NPS).

• Bước 3: Kiểm tra kiểu kết nối và tiêu chuẩn ren (BSP, NPT...).

• Bước 4: Xác định môi chất sử dụng (nước, dầu, khí, hơi).

• Bước 5: Đối chiếu áp suất và nhiệt độ làm việc tối đa.

• Bước 6: Lựa chọn vật liệu thân và gioăng (đồng, inox, gang, nhựa).

• Bước 7: Xác định mục đích sử dụng (đóng/mở, cô lập hay điều tiết).

Câu Hỏi Thường Gặp (FAQ)

1. Van tròn là gì?

Đây là cách gọi phổ biến cho các thiết kế van có thân dạng tròn. Cần tra cứu catalog hoặc cấu tạo chi tiết để biết đó là van bi, van cổng hay van cầu.

2. Van nước tròn có phải là van bi không?

Không phải lúc nào cũng vậy. Van nước tròn chỉ là tên gọi theo hình dáng; chỉ khi có cấu tạo bi xoay bên trong thì mới được gọi chính xác là ball valve.

3. Van nước tròn có dùng được cho nước nóng không?

Có thể, nhưng bạn bắt buộc phải kiểm tra vật liệu gioăng seal và giới hạn nhiệt độ chịu đựng của model van đó.

4. Kích thước của van nước tròn được tính thế nào?

Kích thước phụ thuộc vào thông số kỹ thuật danh nghĩa (DN hoặc inch), không nên suy luận cảm tính từ tên gọi bên ngoài.

5. Làm thế nào để chọn đúng van nước tròn?

Cần xác định rõ chủng loại, kích thước, chuẩn ren, vật liệu, môi chất, áp suất và chức năng vận hành trước khi quyết định mua.

Kết Luận

Van tròn là một khái niệm thương mại rộng, đòi hỏi người mua phải thấu hiểu rõ ràng cấu trúc cơ học và thông số kỹ thuật bên trong thay vì chỉ nhìn vào hình dáng bên ngoài. Việc tuân thủ đúng quy trình lựa chọn từ chủng loại, kích thước, chuẩn ren đến vật liệu và áp suất sẽ giúp hệ thống vận hành bền bỉ, an toàn tuyệt đối.
