Đồng Hồ Đo Áp Suất Khí Nén: Cẩm Nang Lựa Chọn, Kỹ Thuật Và Ứng Dụng Chuẩn Xác

Khi vận hành hệ thống tự động hóa, một tình huống thường gặp là máy nén khí vẫn chạy hết công suất nhưng các thiết bị truyền động phía sau lại hoạt động chập chờn, yếu ớt. Áp lực đường ống quá thấp khiến xi lanh không đủ lực đẩy, trong khi áp suất vượt ngưỡng an toàn lại âm thầm phá hủy các linh kiện đắt tiền. Giữa muôn vàn thông số kỹ thuật phức tạp, kỹ thuật viên luôn cần một thiết bị trực quan để theo dõi sát sao lưu chất tại từng điểm.

Đó chính là lúc đồng hồ đo áp suất của khí nén khẳng định vai trò tối quan trọng của mình trong toàn bộ dây chuyền. Thiết bị này hiển thị trực tiếp giá trị áp lực theo thời gian thực, giúp người vận hành nắm bắt tình trạng hệ thống, phát hiện sớm các bất thường và ngăn ngừa sự cố tê liệt dây chuyền.

Đồng hồ đo áp suất khí nén có vai trò gì trong hệ thống?

Sự ổn định của toàn bộ mạng lưới truyền động khí nén phụ thuộc rất lớn vào khả năng giám sát áp lực dòng chảy tại các trạm nguồn, bộ điều áp và đầu ra thiết bị. Nếu thiếu vắng đồng hồ đo áp suất của khí nén, kỹ sư hoàn toàn mù mờ trước các biến động áp suất âm thầm gây suy giảm hiệu suất máy móc.

Thiết bị này không chỉ đóng vai trò hiển thị số liệu mà còn là "chốt chặn" an toàn, giúp bảo vệ toàn bộ hệ thống khỏi nguy cơ quá áp. Việc nắm vững cấu trúc, phân loại và nguyên lý hoạt động sẽ giúp bạn tối ưu hóa chi phí đầu tư và vận hành.

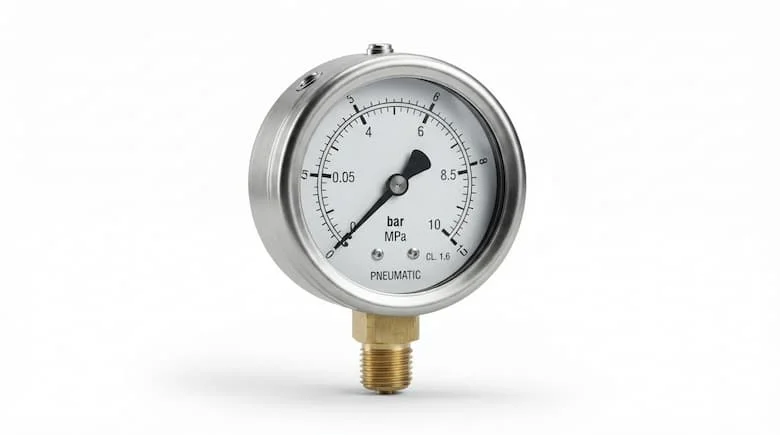

Đồng hồ đo áp suất khí nén là gì?

Đồng hồ đo áp suất khí nén là thiết bị dùng để đo và hiển thị áp suất của khí nén trong đường ống, bình chứa hoặc các thiết bị của hệ thống khí nén. Thiết bị thường sử dụng cơ cấu cơ học như ống Bourdon hoặc màng để biến đổi áp lực của môi chất thành chuyển động của kim chỉ thị trên mặt đồng hồ.

Các đơn vị đo lường phổ biến gồm bar, MPa, psi và kg/cm², thể hiện giá trị áp suất tương đối (gauge pressure). Cần phân biệt rõ thiết bị đo cơ học này với cảm biến áp suất điện tử hay công tắc áp suất.

Đồng hồ áp suất khí nén khác gì cảm biến áp suất?

Nguyên lý hoạt động của đồng hồ đo áp suất khí

Cơ chế đo bằng ống Bourdon

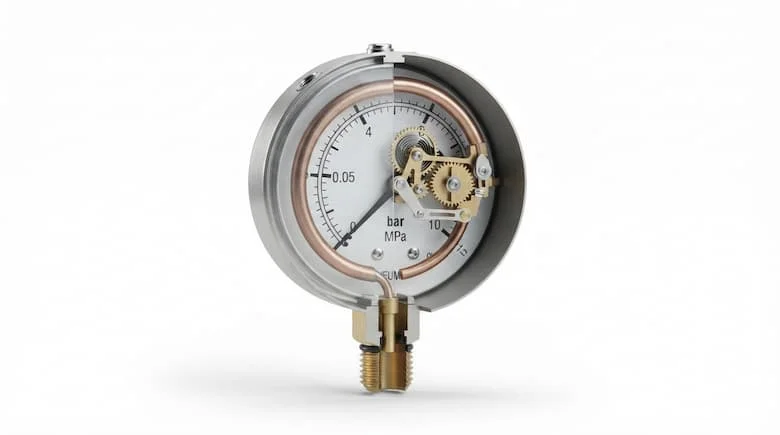

Khí nén đi qua chân ren vào bên trong thiết bị, áp lực tác động trực tiếp làm ống Bourdon (ống dẹt cong hình chữ C) có xu hướng giãn nở thẳng ra. Chuyển động cơ học này được truyền qua hệ thống bánh răng khuếch đại, làm quay kim chỉ thị trên mặt số để người dùng đọc chính xác giá trị áp suất.

Các bộ phận cấu thành chính

• Vỏ bảo vệ đồng hồ và mặt kính cường lực.

• Mặt số hiển thị vạch chia và kim chỉ thị.

• Ống Bourdon và cơ cấu truyền động bánh răng.

• Chân ren kết nối và vòng đệm làm kín.

Phân tích chuyên sâu

Các loại đồng hồ đo áp suất khí nén phổ biến

• Phân loại theo đường kính mặt: Các quy cách thông dụng từ Ø40mm, Ø50mm, Ø63mm, Ø75mm đến Ø100mm và Ø160mm. Mặt nhỏ gọn thích hợp tủ điện hẹp, trong khi mặt lớn giúp quan sát từ xa.

• Phân loại theo kiểu chân ren: Chân đứng (chân dưới) hoặc chân sau (chân sau chính tâm/lệch tâm), kết hợp các chuẩn ren quốc tế như G (BSPP), R (PT) và NPT.

• Phân loại theo dải đo: Dải đo rộng từ 0–2 bar, 0–4 bar, 0–6 bar, 0–10 bar, 0–16 bar đến 0–25 bar.

• Phân loại theo môi trường làm việc: Loại không dầu phổ biến cho hệ thống tĩnh và loại có dầu glycerin bên trong giúp chống rung kim, duy trì độ bền ở môi trường máy móc rung lắc mạnh.

Thông số kỹ thuật cần quan tâm khi chọn đồng hồ áp suất khí nén

• Dải đo áp suất (Range): Phải tương thích hoàn hảo với áp lực làm việc thực tế, tránh chọn dải quá sát hoặc quá cao so với vận hành bình thường.

• Đường kính mặt đồng hồ: Quyết định trực tiếp tầm nhìn và không gian lắp đặt thực tế.

• Chuẩn và kích thước ren: Xác định chính xác ren G1/8, G1/4, G3/8 hay G1/2, NPT để tránh rò rỉ khí.

• Vật liệu chế tạo: Vỏ thép mạ crôm, vỏ inox 304, inox 316 hoặc chân đồng thau tùy thuộc vào môi trường hóa chất hay ẩm ướt.

• Cấp chính xác (Accuracy Class): Đảm bảo sai số nằm trong giới hạn cho phép của hệ thống kỹ thuật khắt khe.

Giải thích “Tại sao” và so sánh chuyên sâu

Tại sao phải chọn đúng dải đo của đồng hồ áp suất khí nén?

Lựa chọn sai dải đo là sai lầm phổ biến làm suy giảm tuổi thọ thiết bị. Nếu chọn dải đo quá thấp, áp suất vận hành thường xuyên sát ngưỡng tối đa khiến kim gí chặt ở cuối thang đo, làm biến dạng ống Bourdon. Ngược lại, nếu chọn dải đo quá cao, kim chỉ dịch chuyển một đoạn rất ngắn ở vùng thấp, khiến kỹ thuật viên không thể quan sát các biến động áp suất nhỏ để kịp thời xử lý.

Nguyên tắc tối ưu là chọn dải đo sao cho áp suất làm việc bình thường nằm trong khoảng 50% đến 75% tổng thang đo của đồng hồ.

So sánh các dòng thiết bị đo áp suất

Việc lựa chọn giữa đồng hồ cơ học, cảm biến điện tử hay dòng đồng hồ có dầu phụ thuộc hoàn toàn vào bài toán kinh tế và yêu cầu kỹ thuật của dây chuyền. Đồng hồ cơ mang lại sự tiện lợi, chi phí thấp và không cần nguồn điện; cảm biến phục vụ đắc lực cho trung tâm điều khiển PLC; trong khi đồng hồ có dầu là cứu cánh tuyệt vời cho các hệ thống máy nén khí piston có độ rung chấn cao.

Ứng dụng thực tế

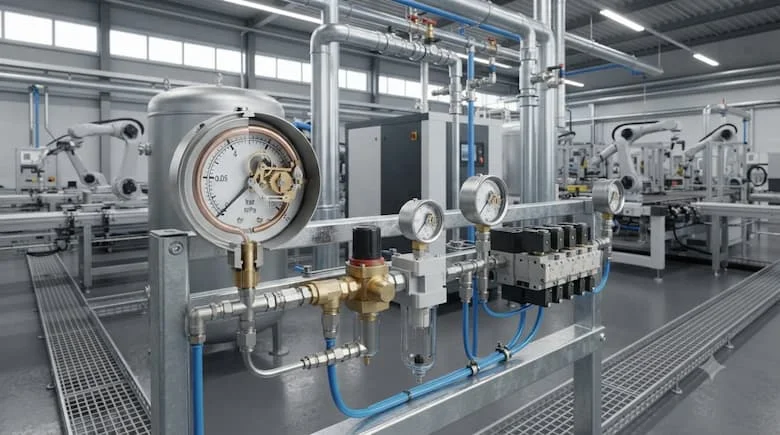

Đồng hồ đo áp suất khí nén được sử dụng ở đâu?

• Hệ thống máy nén khí: Giám sát trực tiếp áp suất đầu ra tại bình tích khí và các đường ống truyền dẫn chính.

• Bộ lọc – điều áp – bôi trơn (FRL): Tích hợp ngay trên cụm Regulator để theo dõi chính xác áp lực khí cấp sau khi đã qua van giảm áp.

• Hệ thống xi lanh khí nén: Theo dõi áp suất thực tế tại các cụm van điện từ và cơ cấu chấp hành trên dây chuyền tự động.

• Nhà máy công nghiệp: Lắp đặt trên máy đóng gói, máy ép thủy lực khí nén, máy CNC và robot công nghiệp.

Sai lầm thường gặp

7 sai lầm khi chọn và lắp đồng hồ đo áp suất khí nén

1. Chỉ chọn mua thiết bị dựa vào tiêu chí giá rẻ.

2. Bỏ qua bước tính toán dải đo phù hợp với áp suất thực tế.

3. Nhầm lẫn giữa các chuẩn ren kết nối (ví dụ nhầm giữa chuẩn G và NPT).

4. Chọn sai đường kính mặt đồng hồ khiến việc quan sát gặp khó khăn.

5. Lắp đồng hồ không dầu vào môi trường máy móc rung chấn mạnh gây gãy kim.

6. Bỏ qua yếu tố vật liệu thân van tiếp xúc với môi trường ăn mòn.

7. Dùng lực siết quá mạnh hoặc tác động cơ học trực tiếp lên mặt kính khi lắp đặt.

Hướng dẫn chọn và sử dụng

Quy trình 6 bước chọn đồng hồ áp suất khí nén chuẩn kỹ thuật

• Bước 1 - Xác định môi chất: Khí nén thông thường hay có hơi dầu, hơi ẩm hóa chất?

• Bước 2 - Xác định áp suất làm việc: Nắm rõ áp suất định mức, áp suất tối đa và biên độ dao động.

• Bước 3 - Chọn dải đo: Đảm bảo áp suất làm việc nằm ở vùng giữa thang đo.

• Bước 4 - Xác định chuẩn và kích thước ren: Kiểm tra kỹ ren G1/4, G1/2 hay NPT.

• Bước 5 - Chọn kích thước mặt: Cân nhắc không gian và khoảng cách quan sát thực tế (Ø63, Ø100...).

• Bước 6 - Kiểm tra vật liệu và cấp chính xác: Ưu tiên vỏ inox hoặc thép chống gỉ cho môi trường công nghiệp nặng.

Hướng dẫn lắp đặt an toàn

• Xả toàn bộ áp suất trong hệ thống trước khi tiến hành tháo lắp.

• Quấn băng tan chuyên dụng hoặc dùng vòng đệm cao su đúng chuẩn để làm kín ren.

• Sử dụng mỏ lết vặn vào chân ren chuyên dụng, tuyệt đối không dùng tay vặn hoặc cầm thân đồng hồ để siết.

• Cấp áp suất từ từ vào hệ thống, quan sát hiện tượng rò rỉ và kiểm tra độ ổn định của kim chỉ thị.

Checklist trước khi mua

FAQ – Câu hỏi thường gặp

1. Đồng hồ đo áp suất khí nén dùng để làm gì?

Thiết bị dùng để đo, hiển thị trực quan áp lực khí nén tại các vị trí quan trọng như bình chứa, máy nén khí, bộ FRL hoặc đường ống phân phối.

2. Đồng hồ áp suất khí nén nên chọn dải đo bao nhiêu bar?

Dải đo phụ thuộc vào áp suất làm việc thực tế của hệ thống; tốt nhất nên chọn dải đo có giới hạn tối đa gấp khoảng 1.5 đến 2 lần áp suất vận hành bình thường.

3. Đồng hồ áp suất khí nén ren 1/4 có những loại nào?

Ren 1/4 có thể phân chia theo chuẩn ren kỹ thuật khác nhau như G (BSPP), R (PT) hoặc NPT, vì vậy cần đối chiếu chính xác ren trong của hệ thống trước khi mua.

4. Đồng hồ áp suất có dầu và không dầu khác nhau thế nào?

Loại có dầu chứa dung dịch glycerin giúp triệt tiêu rung chấn, giữ kim chỉ ổn định trong môi trường máy móc rung lắc mạnh; loại không dầu dùng cho các hệ thống tĩnh thông thường.

5. Làm sao biết đồng hồ áp suất khí nén có phù hợp hệ thống?

Cần kiểm tra tối thiểu các thông số: dải đo, chuẩn kích thước ren, đường kính mặt, vật liệu, điều kiện nhiệt độ và mức độ rung động của môi trường làm việc.

Kết Luận

Việc trang bị đồng hồ đo áp suất khí nén chính xác giúp doanh nghiệp kiểm soát tuyệt đối trạng thái vận hành của toàn bộ hệ thống máy móc. Bằng việc lựa chọn đồng bộ dải đo, kích thước ren, vật liệu và chủng loại có dầu hoặc không dầu, bạn sẽ kéo dài đáng kể tuổi thọ thiết bị và ngăn chặn triệt để các sự cố gián đoạn sản xuất.
