Van Nước Điều Khiển Bằng Khí Nén: Giải Pháp Tự Động Hóa Tối Ưu Cho Hệ Thống Đường Ống

Trong các nhà máy công nghiệp hay tòa nhà lớn, hệ thống đường ống thường sở hữu hàng chục tuyến ống cấp thoát nước cần đóng mở liên tục. Nếu sử dụng van tay truyền thống, nhà đầu tư buộc phải bố trí nhân công trực tiếp vận hành tốn kém thời gian và sức lao động. Khi hệ thống đòi hỏi điều khiển từ xa hoặc tích hợp sâu vào dây chuyền tự động hóa, van vận hành thủ công lập tức trở nên bất tiện và kém hiệu quả.

Đây chính là thời điểm van nước điều khiển khí nén trở thành giải pháp kỹ thuật đáng cân nhắc hàng đầu. Thiết bị này có thực sự phù hợp với hệ thống nước của bạn không? Nên chọn van bi hay van bướm? Cần áp lực nguồn khí bao nhiêu và chọn kích thước DN thế nào?

Vì sao hệ thống nước cần van điều khiển bằng khí nén?

Sự phát triển của công nghệ tự động hóa đòi hỏi các thiết bị cơ khí phải đáp ứng khả năng vận hành chính xác từ xa mà không cần sự can thiệp thủ công.

Van nước điều khiển bằng khí nén là gì?

Van nước điều khiển bằng khí nén là loại van được đóng, mở hoặc điều khiển thông qua bộ truyền động khí nén thay vì thao tác trực tiếp bằng tay. Khi nhận tín hiệu điều khiển, khí nén tạo lực tác động lên actuator để xoay hoặc di chuyển cơ cấu van, từ đó kiểm soát dòng nước trong đường ống.

Phân biệt cấu hình hệ thống

• Cấu tạo hoàn chỉnh gồm sự kết hợp giữa van cơ học (van bi, van bướm, van cầu) và bộ truyền động khí nén (pneumatic actuator).

• Không phải mọi dòng van khí nén đều dùng cho nước; vật liệu thân, gioăng làm kín và cấp áp suất phải được tính toán tương thích hoàn toàn với đặc tính môi chất.

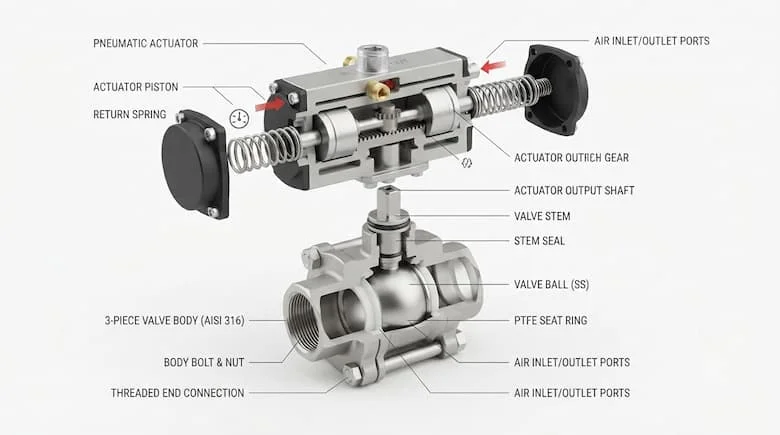

Cấu tạo và nguyên lý hoạt động của van nước khí nén

Các bộ phận chính

• Thân van: Bộ phận chính chịu áp lực và tiếp xúc trực tiếp với dòng nước.

• Đĩa van hoặc bi van: Trực tiếp đóng, mở hoặc điều tiết lưu chất.

• Trục van và gioăng làm kín: Truyền lực xoay và đảm bảo độ kín khít tuyệt đối, chống rò rỉ.

• Bộ truyền động khí nén (Pneumatic actuator): Chuyển hóa áp suất khí thành cơ năng xoay.

• Van điện từ (Solenoid valve): Đóng vai trò phân phối và điều hướng dòng khí nén.

• Bộ lọc – điều áp – bôi trơn (FRL): Xử lý nguồn khí nén cấp vào hệ thống.

• Phụ kiện báo vị trí (Limit switch box / Positioner): Giám sát trạng thái hoạt động thực tế.

Nguyên lý hoạt động

Tín hiệu điều khiển - van điện từ kích hoạt - khí nén tràn vào actuator - trục van quay - đóng hoặc mở dòng nước.

• Normally Closed (NC): Trạng thái thường đóng; khi mất nguồn khí hoặc tín hiệu, van tự động hồi về vị trí đóng.

• Normally Open (NO): Trạng thái thường mở; van tự động mở khi mất nguồn khí/tín hiệu tùy theo thiết kế lò xo hồi.

• Double Acting: Cơ cấu tác động kép, cần áp lực khí nén cho cả hai chu trình mở và đóng.

Phân tích chuyên sâu

Các loại van nước điều khiển bằng khí nén phổ biến

• Van bi điều khiển khí nén: Sử dụng viên bi khoét lỗ xoay góc 90 độ, cho tốc độ đóng mở cực nhanh, độ kín khít tuyệt vời, rất lý tưởng cho đường ống nước sạch và nước công nghiệp.

• Van bướm điều khiển khí nén: Đĩa van xoay quanh trục, trọng lượng và kích thước cực kỳ gọn nhẹ ở các đường kính ống lớn, tối ưu cho hệ thống cấp thoát nước và HVAC.

• Van cầu điều khiển khí nén: Cấu trúc dòng chảy uốn khúc giúp kiểm soát và điều tiết lưu lượng dòng chảy vô cùng chính xác.

Thông số kỹ thuật cần quan tâm khi chọn van

• Kích thước DN: Các quy cách phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 đến DN150, DN200... Phải đối chiếu lưu lượng thực tế thay vì chỉ nhìn vào đường kính ống.

• Vật liệu chế tạo: Đồng thau, inox 304, inox 316, gang cầu hoặc thép hợp kim.

• Áp suất làm việc: Đáp ứng các chuẩn PN10, PN16, PN25... Áp lực thực tế phải phù hợp với cả thân van và lực đẩy của actuator.

• Kiểu kết nối: Nối ren, mặt bích tiêu chuẩn, wafer hoặc lug.

• Loại Actuator: Tác động đơn (Single acting) hoặc tác động kép (Double acting).

• Nhiệt độ và môi chất: Tương thích với nước sạch, nước nóng, nước xử lý, nước chứa hóa chất hoặc môi trường dễ ăn mòn.

So sánh van nước khí nén với van điện và van tay

Tại sao nên chọn khí nén?

Hệ thống khí nén mang lại tốc độ đóng mở cực nhanh, dễ dàng tích hợp vào tủ điều khiển PLC, tích hợp tính năng an toàn fail-safe và cực kỳ an toàn khi vận hành trong các môi trường ẩm ướt hoặc yêu cầu phòng chống cháy nổ khắt khe.

Van nước điều khiển bằng khí nén hoạt động với PLC như thế nào?

• PLC phát lệnh đóng hoặc mở van tự động.

• Van điện từ điều hướng luồng khí nén vào bộ truyền động.

• Bộ truyền động thực hiện chuyển động xoay cơ học.

• Hộp công tắc hành trình (Limit switch) xác nhận trạng thái mở/đóng và truyền tín hiệu phản hồi ngược về PLC để giám sát toàn bộ hệ thống.

Ứng dụng thực tế

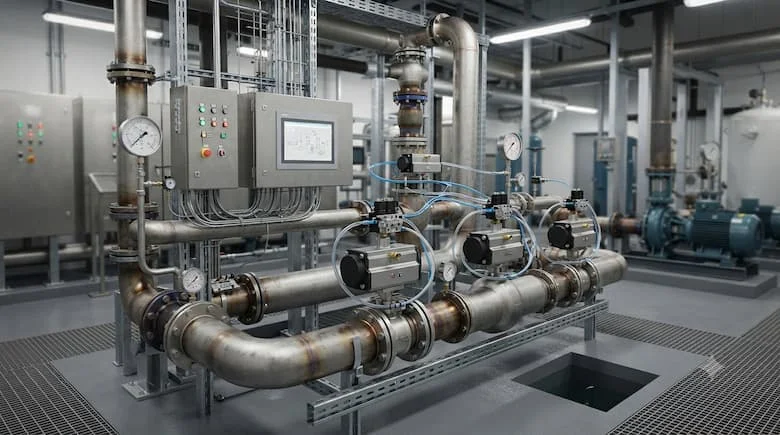

Van nước điều khiển bằng khí nén được dùng ở đâu?

• Hệ thống cấp nước: Trạm bơm, nhà máy xử lý nước sạch và hệ thống lọc nước RO công nghiệp quy mô lớn.

• Hệ thống HVAC: Điều tiết nước lạnh và nước nóng trong các cụm chiller điều hòa không khí trung tâm.

• Hệ thống công nghiệp: Dây chuyền sản xuất tự động, hệ thống làm mát máy móc và đường ống nước kỹ thuật nhà máy.

• Hệ thống PCCC: Lắp đặt tại các vị trí kiểm soát dòng chảy theo thiết kế kỹ thuật tự động.

Những sai lầm thường gặp khi chọn van nước khí nén

1. Chỉ chọn van theo DN: Kích thước danh nghĩa giống nhau nhưng khả năng chịu áp và lưu lượng thực tế có thể không đáp ứng yêu cầu.

2. Không kiểm tra áp suất: Bỏ qua thông số áp lực làm việc của hệ thống và áp suất khí nén cấp cho bộ truyền động.

3. Chọn sai vật liệu: Dùng vật liệu không kháng được hóa chất khiến thân van hoặc gioăng bị ăn mòn nhanh chóng.

4. Không tính toán lưu lượng: Dùng van đóng mở thông thường cho các vị trí đòi hỏi điều tiết lưu lượng chính xác.

5. Không tính đến trạng thái khi mất nguồn khí: Bỏ qua việc cài đặt cấu hình Fail Close hoặc Fail Open dẫn đến tê liệt hệ thống khi xảy ra sự cố đột ngột.

Hướng dẫn / Checklist

Cách chọn van nước điều khiển khí nén phù hợp

• Bước 1 - Xác định môi chất: Nước sạch, nước nóng, nước thải hay nước chứa hóa chất?

• Bước 2 - Xác định DN: Đo đạc chính xác đường kính danh nghĩa của đường ống.

• Bước 3 - Xác định áp suất: Tính toán cấp áp lực PN và áp suất vận hành thực tế.

• Bước 4 - Chọn loại van: Van bi, van bướm hay van cầu phù hợp với dòng chảy.

• Bước 5 - Chọn Actuator: Lựa chọn loại tác động đơn hay tác động kép.

• Bước 6 - Xác định tín hiệu điều khiển: Tích hợp van điện từ, PLC, cảm biến hành trình và tín hiệu phản hồi.

• Bước 7 - Kiểm tra điều kiện lắp đặt: Không gian thi công, hướng dòng chảy, nguồn khí nén và nhiệt độ môi trường.

Lưu ý khi lắp đặt và vận hành

• Vệ sinh sạch sẽ toàn bộ mạt hàn và rác bẩn trong đường ống trước khi lắp van.

• Lắp đặt đúng chiều mũi tên dòng chảy nếu nhà sản xuất có quy định.

• Tuyệt đối không để bộ truyền động khí nén chịu tải trọng cơ học trực tiếp từ trọng lượng đường ống.

• Kiểm tra kỹ áp suất khí nén cấp vào nằm trong ngưỡng tiêu chuẩn.

• Kiểm tra toàn diện các đường ống dẫn khí nén, đảm bảo không bị rò rỉ.

• Vận hành thử nghiệm (Test chạy không tải và có tải) chu trình đóng mở trước khi đưa vào hoạt động chính thức.

• Thực hiện bảo dưỡng định kỳ bộ truyền động và tra dầu mỡ cho các khớp nối.

FAQ – Câu hỏi thường gặp

1. Van nước điều khiển bằng khí nén có dùng cho nước sạch được không?

Hoàn toàn được, miễn là vật liệu thân van, đĩa van và gioăng làm kín đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm và chất lượng nước sạch.

2. Van bi khí nén và van bướm khí nén nên chọn loại nào?

Van bi thích hợp cho đường ống kích thước nhỏ đòi hỏi độ kín cao và đóng mở nhanh; trong khi van bướm tối ưu hơn về chi phí và trọng lượng ở các đường ống kích thước lớn.

3. Van khí nén có cần điện không?

Bản thân bộ truyền động sử dụng hoàn toàn áp lực khí nén để chuyển động cơ học, tuy nhiên hệ thống điều khiển tự động sẽ cần nguồn điện nhỏ cấp cho van điện từ (solenoid valve) và PLC.

4. Single acting và double acting khác nhau thế nào?

Single acting sử dụng khí nén một chiều kết hợp lò xo tự hồi vị, còn double acting sử dụng áp lực khí nén cho cả hai chu trình mở và đóng van.

5. Làm sao chọn đúng van nước điều khiển khí nén?

Cần xác định chi tiết các thông số về môi chất, kích thước DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối, lưu lượng và cấu hình điều khiển tự động.

Kết Luận

Sự xuất hiện của van nước điều khiển bằng khí nén giúp tối ưu hóa toàn diện quá trình tự động hóa đóng mở dòng chảy trong các dây chuyền hiện đại. Việc nắm vững đặc tính kỹ thuật của van bi, van bướm, kết hợp cùng các thông số về DN, áp suất, vật liệu và hệ thống điều khiển PLC sẽ giúp doanh nghiệp tránh được những rủi ro vận hành tốn kém.
