Van Công Tác Là Gì? Hướng Dẫn Lựa Chọn Và Phân Loại Chuẩn Kỹ Thuật

Trong các hệ thống cấp nước, công nghiệp hoặc kỹ thuật hiện đại, việc đóng mở và kiểm soát dòng chảy là yêu cầu cốt lõi để đảm bảo sự vận hành ổn định. Khi cần cô lập một đoạn đường ống để kiểm tra, bảo trì, sửa chữa hoặc điều tiết lưu lượng chất lỏng, van khóa là thiết bị kỹ thuật đóng vai trò quyết định không thể thiếu.

Việc không hiểu rõ đặc tính dòng chảy, áp suất làm việc cũng như chủng loại thiết bị sẽ dẫn đến những hệ lụy nghiêm trọng như rò rỉ áp lực, sụt giảm hiệu suất vận hành hoặc hư hỏng toàn bộ hệ thống đường ống. Bài viết dưới đây sẽ phân tích chi tiết định nghĩa, cấu tạo, phân loại và tiêu chuẩn lựa chọn van khóa chuẩn xác nhất cho từng công trình.

Van khóa là gì và tại sao được sử dụng trong đường ống?

Khi thiết kế và vận hành các tuyến ống công nghiệp hay dân dụng, nhu cầu kiểm soát dòng chảy luôn đặt lên hàng đầu. Sự xuất hiện của van khóa giúp nhà thầu và kỹ sư dễ dàng cô lập từng phân đoạn đường ống khi xảy ra sự cố hoặc cần bảo trì định kỳ.

Tuy nhiên, thị trường cung cấp rất nhiều chủng loại thiết bị khác nhau, khiến người mua thường băn khoăn về chức năng cốt lõi, cách phân loại cũng như tiêu chí lựa chọn phù hợp.

Van công tác là gì?

Van công tác( hay Van khóa) là thiết bị cơ khí được lắp đặt trực tiếp trên hệ thống đường ống nhằm thực hiện các thao tác đóng, mở, điều tiết hoặc cô lập dòng chảy của môi chất trong quá trình vận hành hệ thống.

Bản chất của van khóa

• Là thiết bị cơ khí chuyên dụng hoạt động trên đường ống.

• Sở hữu cơ cấu đóng mở linh hoạt để kiểm soát tiết diện dòng chảy.

• Có thể vận hành thủ công bằng tay gạt, tay quay vô lăng hoặc tích hợp các bộ truyền động tự động (động cơ điện, khí nén).

Van khóa khác gì van khóa?

Trong thực tế kỹ thuật, "van khóa" thường dùng để chỉ chung chức năng đóng/ngắt dòng chảy, trong khi van khóa là thuật ngữ bao hàm cả các dòng van chuyên dụng có chức năng điều tiết lưu lượng (như van cầu, van bướm) hoặc kiểm soát dòng chảy trong chu trình làm việc liên tục của hệ thống.

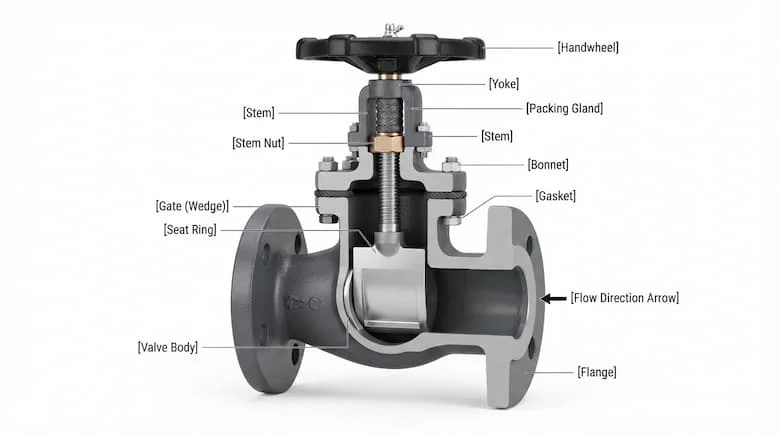

Cấu tạo và nguyên lý hoạt động của van khóa

Cấu tạo cơ bản

• Thân van: Chịu lực chính, tiếp xúc trực tiếp với môi chất và đường ống.

• Bộ phận đóng/mở: Đĩa van, viên bi, cửa van hoặc cánh bướm trực tiếp chặn/mở dòng chảy.

• Trục van (Ty van): Truyền lực từ tay vặn xuống bộ phận đóng mở bên trong.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ lưu chất ra bên ngoài.

• Nắp van và các chi tiết kết nối: Cố định và bảo vệ cấu trúc bên trong van.

• Tay gạt, tay quay hoặc bộ truyền động: Dùng để thao tác vận hành van.

Nguyên lý hoạt động

Tác động lực lên tay gạt hoặc tay quay vô lăng - trục van truyền chuyển động xoay hoặc tịnh tiến - bộ phận đóng mở thay đổi vị trí so với dòng chảy - dòng lưu chất được mở rộng, đóng kín hoặc điều tiết lưu lượng theo ý muốn.

Yếu tố ảnh hưởng đến khả năng làm việc

• Áp suất vận hành của hệ thống đường ống.

• Nhiệt độ làm việc của lưu chất.

• Đặc tính lý hóa của môi chất (nước sạch, nước thải, hóa chất, hơi, khí).

• Vật liệu chế tạo thân và gioăng van.

• Kích thước đường kính danh nghĩa của ống.

Phân tích chuyên sâu

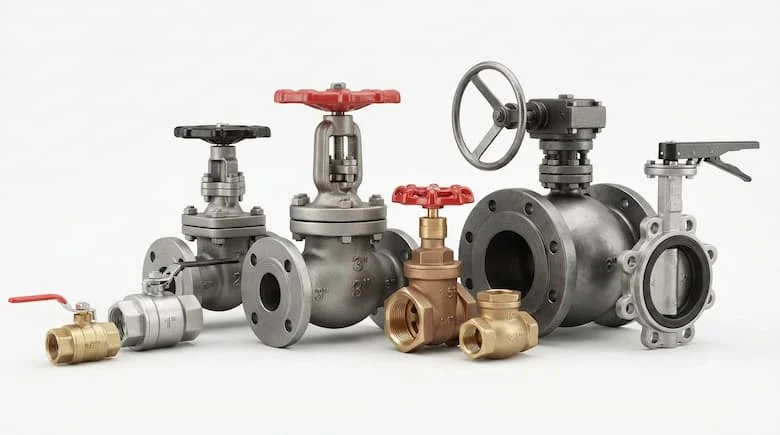

Các loại van khóa phổ biến hiện nay

• Van bi: Sở hữu khả năng đóng mở cực kỳ nhanh chóng, cấu tạo đơn giản, độ kín khít tuyệt đối. Rất phù hợp cho các hệ thống nước sạch, khí nén và lưu chất thông thường.

• Van cổng (Van chặn): Chuyên dùng cho nhiệm vụ đóng/mở hoàn toàn đường ống. Khi mở hoàn toàn, đĩa van được nhấc lên khỏi dòng chảy nên không gây cản trở dòng. Thường có các kích thước rất lớn cho tuyến ống chính.

• Van bướm: Thiết kế cực kỳ gọn nhẹ, trọng lượng nhỏ, tối ưu cho các đường ống có kích thước đường kính lớn. Có các kiểu kết nối phổ biến như wafer, lug và mặt bích.

• Van cầu: Có khả năng điều tiết lưu lượng dòng chảy vô cùng chính xác nhờ cấu trúc dòng chảy uốn khúc bên trong. Thường sử dụng trong các hệ thống yêu cầu kiểm soát chặt chẽ áp lực và lưu lượng.

Các thông số cần quan tâm khi chọn van khóa

• Kích thước van (DN): Các quy cách phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 cho đến DN100 và lớn hơn. Kích thước van phải tương thích hoàn toàn với đường kính thực tế của đường ống.

• Áp suất làm việc: Lựa chọn theo các cấp áp lực tiêu chuẩn như PN10, PN16, PN25 hoặc tiêu chuẩn Mỹ Class 150, Class 300.

• Vật liệu chế tạo: Tùy thuộc môi trường để chọn đồng, inox 304, inox 316, gang cầu, thép rèn hoặc nhựa kỹ thuật.

• Kiểu kết nối: Kết nối ren trong/ngoài, mặt bích tiêu chuẩn, kẹp wafer, lug hoặc clamp.

So sánh các loại van khóa: nên chọn loại nào?

Tại sao phải chọn đúng loại van?

Việc chọn sai van khóa sẽ dẫn đến những hậu quả tai hại cho toàn bộ hệ thống:

• Xảy ra hiện tượng rò rỉ lưu chất nghiêm trọng tại các điểm kết nối.

• Không đáp ứng đủ áp lực vận hành, gây sụt áp hệ thống.

• Van nhanh bị mài mòn, khó thao tác vận hành bằng tay.

• Giảm tuổi thọ thiết bị và gia tăng chi phí bảo trì, sửa chữa liên tục.

• Gây gián đoạn hoạt động của toàn bộ dây chuyền sản xuất hoặc cấp nước.

Ứng dụng thực tế

Van khóa được sử dụng ở đâu?

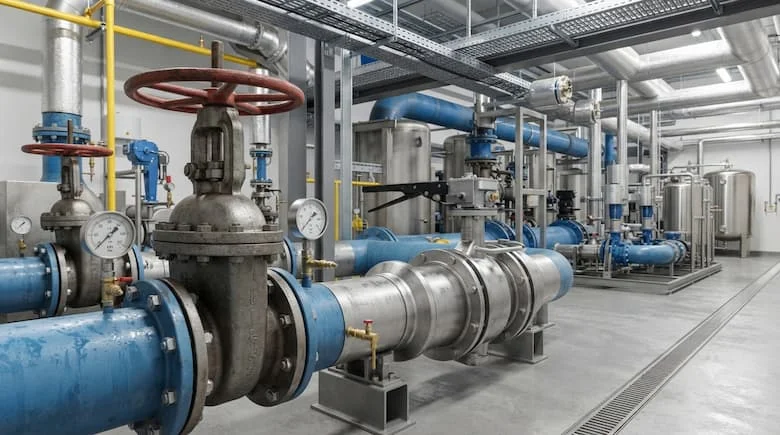

• Hệ thống cấp nước: Lắp đặt trong nhà ở, tòa nhà cao tầng, khu chung cư, nhà máy và mạng lưới cấp nước đô thị quy mô lớn.

• Hệ thống PCCC: Sử dụng để kiểm soát, phân chia và cô lập các tuyến đường ống chữa cháy theo đúng thiết kế phòng cháy chữa cháy an toàn.

• Hệ thống HVAC: Điều tiết dòng nước lạnh, nước nóng trong hệ thống điều hòa không khí trung tâm của các công trình lớn.

• Hệ thống công nghiệp: Kiểm soát dòng chảy dầu, khí nén, hơi nóng và các loại hóa chất tương thích với vật liệu chế tạo van.

Những sai lầm thường gặp khi lựa chọn van khóa

1. Chọn van chỉ dựa vào giá: Ham rẻ mua sản phẩm kém chất lượng, nhanh hỏng hóc và tốn kém chi phí thay thế.

2. Chọn sai kích thước DN: Kích thước van không khớp với đường kính thực tế của đường ống hiện hữu.

3. Bỏ qua áp suất và nhiệt độ: Lắp đặt van có giới hạn chịu lực thấp hơn áp lực thực tế của hệ thống, dẫn đến nứt vỡ, rò rỉ.

4. Chọn sai vật liệu: Sử dụng vật liệu thân van không kháng được hóa chất trong môi trường làm việc đặc thù.

5. Không kiểm tra kiểu kết nối: Dùng van ren lắp nhầm vào hệ thống yêu cầu mặt bích mà không có phụ kiện chuyển đổi tương thích.

Hướng dẫn / Checklist

Checklist chọn van khóa phù hợp

Trước khi quyết định mua sắm, bạn cần kiểm tra kỹ lưỡng các thông số kỹ thuật sau:

• Môi chất sử dụng trong hệ thống là gì?

• Đường kính ngoài của đường ống bao nhiêu?

• Kích thước DN van cần sử dụng?

• Áp suất làm việc tối đa của hệ thống?

• Nhiệt độ vận hành của dòng chảy?

• Vật liệu thân van và gioăng làm kín?

• Kiểu kết nối tương thích (ren, bích, wafer)?

• Chủng loại van khóa phù hợp nhất?

• Phương thức vận hành bằng tay hay tự động?

• Thương hiệu và nguồn gốc xuất xứ uy tín?

• Tiêu chuẩn kỹ thuật sản xuất?

• Số lượng thiết bị cần sử dụng cho công trình?

Lưu ý khi lắp đặt và sử dụng van khóa

• Tiến hành kiểm tra toàn diện van trước khi đưa vào lắp đặt.

• Vệ sinh sạch sẽ mạt hàn, cặn bẩn bên trong đường ống trước khi siết van.

• Lắp đúng chiều dòng chảy nếu van có quy định hướng mũi tên trên thân.

• Tuyệt đối không dùng đòn bẩy hoặc lực quá lớn khi vận hành tay gạt/tay quay.

• Kiểm tra kỹ độ kín khít của mối nối sau khi hoàn tất lắp đặt.

• Không cho phép van vận hành vượt quá giới hạn áp suất và nhiệt độ cho phép của nhà sản xuất.

• Lên lịch bảo dưỡng, tra dầu mỡ định kỳ cho trục và cơ cấu truyền động.

FAQ – Câu hỏi thường gặp

1. Van công tác là gì?

Đây là thiết bị cơ khí được lắp đặt trực tiếp trên đường ống nhằm thực hiện các thao tác đóng, mở, điều tiết hoặc cô lập dòng chảy của môi chất trong suốt quá trình vận hành hệ thống.

2. Van công tác gồm những loại nào?

Các chủng loại phổ biến nhất hiện nay bao gồm van bi, van cổng, van bướm, van cầu cùng một số dòng van chuyên dụng khác phục vụ cho từng yêu cầu kỹ thuật riêng biệt.

3. Van công tác dùng cho nước được không?

Hoàn toàn được. Tuy nhiên, người sử dụng bắt buộc phải chọn đúng chủng loại van, vật liệu chế tạo, kích thước DN và cấp áp suất phù hợp với hệ thống nước cụ thể.

4. Chọn van công tác theo những thông số nào?

Các thông số kỹ thuật cốt lõi cần quan tâm bao gồm kích thước DN, mức áp suất làm việc, nhiệt độ môi chất, vật liệu cấu thành và kiểu kết nối đường ống.

5. Van công tác có giá bao nhiêu?

Mức giá phụ thuộc vào chủng loại van, kích thước DN, vật liệu chế tạo, thương hiệu, áp suất và kiểu kết nối. Quý khách nên cung cấp đầy đủ thông số kỹ thuật để nhận báo giá chính xác nhất.

Kết Luận

Van công tác đóng vai trò là "chốt chặn" kiểm soát dòng chảy cốt lõi trong mọi hệ thống đường ống kỹ thuật. Việc sở hữu đa dạng chủng loại với cấu tạo và ứng dụng riêng biệt đòi hỏi người kỹ sư phải thấu hiểu rõ đặc tính kỹ thuật của từng dòng sản phẩm.
