Van Xả Áp Tự Động Là Gì? Hướng Dẫn Phân Loại, Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Trong hệ thống đường ống công nghiệp và dân dụng, áp suất thường xuyên tăng cao đột ngột do máy bơm hoạt động, đóng mở van đột ngột, biến đổi lưu lượng hoặc các sự cố vận hành bất thường. Nếu không được kiểm soát kịp thời, áp suất vượt ngưỡng sẽ gây rò rỉ, nứt vỡ đường ống và tàn phá các thiết bị đắt tiền. Sự xuất hiện của van xả áp đóng vai trò là "chốt chặn" an toàn, tự động giải phóng một phần môi chất khi áp suất chạm ngưỡng cài đặt nhằm bảo vệ toàn bộ mạng lưới hệ thống.

Việc bỏ qua các thông số kỹ thuật cốt lõi khi mua sắm có thể dẫn đến hậu quả nghiêm trọng như thiết bị không kịp xả áp hoặc rò rỉ lưu chất liên tục. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, phân loại, tiêu chuẩn lựa chọn và kinh nghiệm lắp đặt van xả áp chuẩn xác nhất cho từng công trình.

Van xả áp  giải quyết vấn đề gì trong hệ thống?

Khi áp suất trong đường ống tăng cao ngoài tầm kiểm soát do hiện tượng búa nước hoặc máy bơm hoạt động quá tải, hệ thống kỹ thuật sẽ đối mặt với nguy cơ quá áp nghiêm trọng. Để giải quyết triệt để tình trạng này, van xả áp được tích hợp vào các vị trí xung yếu nhằm tự động xả bớt môi chất khi áp suất đạt đến giá trị giới hạn, giúp hệ thống trở lại trạng thái cân bằng an toàn.

Tuy nhiên, thị trường hiện nay có rất nhiều dòng thiết bị kiểm soát áp suất khác nhau khiến người mua thường lúng túng.

Van xả áp tự động là gì?

Định nghĩa

Van xả áp tự động là thiết bị kỹ thuật dùng để tự động giải phóng một phần môi chất ra khỏi hệ thống khi áp suất đạt hoặc vượt mức giới hạn cài đặt. Ngay sau khi áp suất hạ về mức an toàn, van sẽ tự động đóng lại tùy theo thiết kế cấu tạo.

Chức năng chính

• Giảm nhanh áp suất dư thừa trong tuyến ống.

• Bảo vệ cấu trúc đường ống khỏi nguy cơ nứt vỡ.

• Hạn chế tối đa các sự cố do quá áp đột ngột.

• Duy trì điều kiện vận hành ổn định cho toàn bộ dây chuyền.

Van xả áp khác gì van khóa?

Trong khi van khóa thông thường chỉ thực hiện nhiệm vụ đóng hoặc mở dòng chảy thủ công khi có sự can thiệp của con người, van xả áp lại phản ứng nhạy bén và hoàn toàn tự động dựa trên sự thay đổi thực tế của áp suất môi chất bên trong đường ống.

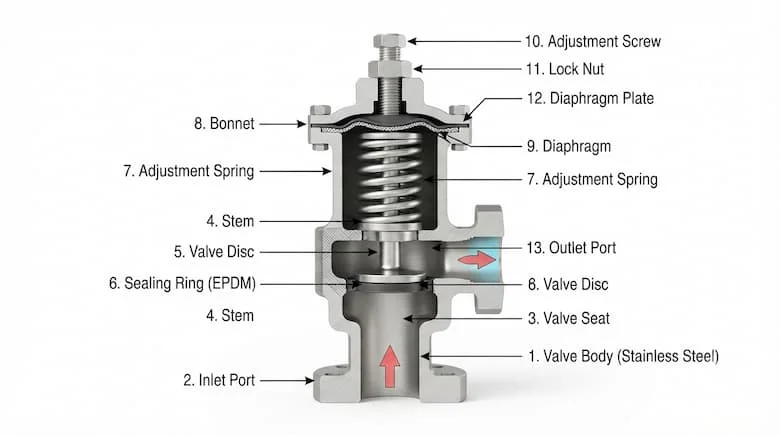

Cấu tạo và nguyên lý hoạt động của van xả áp

Cấu tạo cơ bản

• Thân van: Bộ khung chịu lực chính, làm từ đồng, gang, inox hoặc thép.

• Cửa xả: Nơi môi chất được giải phóng ra ngoài khi van mở.

• Lò xo đàn hồi: Tạo lực đối kháng giữ đĩa van ở trạng thái đóng.

• Màng van hoặc piston: Bộ phận cảm biến áp suất trực tiếp của dòng chảy.

• Trục van và bộ phận điều chỉnh: Dùng để cài đặt mức áp suất mong muốn.

• Gioăng làm kín và nắp van: Đảm bảo độ kín khít tuyệt đối khi van đóng.

Nguyên lý hoạt động

Áp suất hệ thống tăng cao - lực tác động lên màng van/piston thắng lực ép lò xo -đạt áp suất cài đặt (Set pressure) - van mở rộng cửa xả - môi chất thoát ra ngoài - áp suất giảm về ngưỡng an toàn - van đóng lại.

Vì sao van có thể hoạt động tự động?

Thiết bị vận hành dựa trên cơ chế cân bằng lực thủy lực và lực đàn hồi cơ học, cho phép phản ứng tức thì với sự biến động áp suất của dòng chảy mà không cần bất kỳ sự tác động cơ học nào từ con người.

Phân tích chuyên sâu

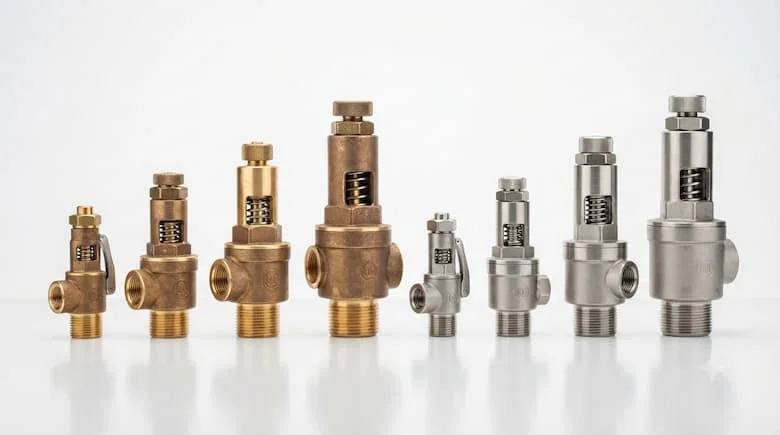

Các loại van xả áp phổ biến

• Van xả áp cho hệ thống nước: Ứng dụng rộng rãi trong đường ống cấp nước tòa nhà, hệ thống máy bơm phòng cháy chữa cháy và các dây chuyền thủy lực công nghiệp.

• Van xả áp cho khí nén: Thiết kế chuyên dụng để làm việc với môi chất khí, đòi hỏi vật liệu và độ kín khít cao nhằm kiểm soát an toàn cho các hệ thống khí nén công nghiệp.

• Van xả áp cho hơi: Đòi hỏi khắt khe về khả năng chịu nhiệt độ và áp suất cực cao, vật liệu thân và gioăng phải tương thích tuyệt đối với hơi nóng.

• Phân loại theo cơ cấu: Bao gồm dòng van tác động bằng lò xo, van màng, van piston hoặc van điều khiển pilot tùy thuộc vào quy mô ứng dụng thực tế.

Thông số kỹ thuật cần biết khi chọn van xả áp

• Áp suất cài đặt (Set pressure): Thông số quan trọng nhất quyết định thời điểm van bắt đầu mở để thực hiện chức năng xả áp theo thiết kế.

• Áp suất làm việc: Cần xác định rõ áp suất tối đa, áp suất vận hành bình thường và khoảng dung sai áp suất phù hợp của van.

• Kích thước DN: Các quy cách thông dụng gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 đến DN100.

• Vật liệu chế tạo: Lựa chọn đồng, gang cầu, inox 304, inox 316 hoặc thép tùy theo đặc tính ăn mòn của môi chất.

• Kiểu kết nối: Kết nối ren trong/ngoài, mặt bích tiêu chuẩn hoặc clamp chuyên dụng.

• Nhiệt độ và môi chất: Đảm bảo thiết bị tương thích hoàn toàn với nhiệt độ làm việc của nước, khí, hơi hay dầu.

So sánh van xả áp tự động, van giảm áp và van an toàn

Van xả áp có thay thế van an toàn được không?

Không nên khẳng định tuyệt đối rằng mọi dòng van xả áp đều có thể thay thế cho van an toàn. Việc lựa chọn phải tuân thủ nghiêm ngặt theo thiết kế hệ thống, mục đích bảo vệ, tiêu chuẩn áp dụng và thông số kỹ thuật do nhà sản xuất công bố để tránh những rủi ro vận hành đáng tiếc.

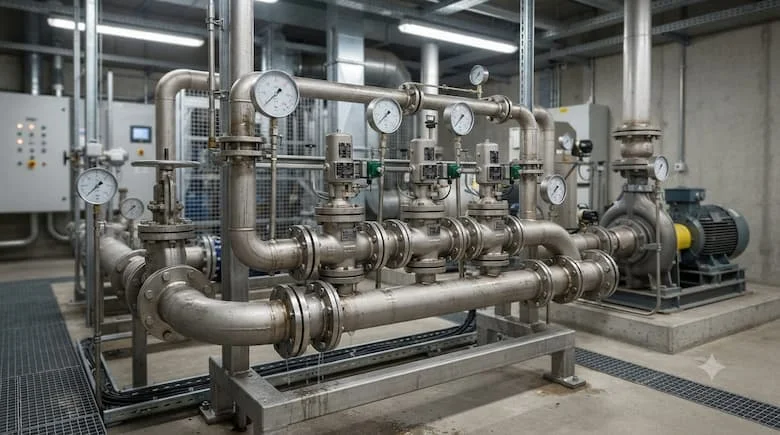

Ứng dụng thực tế

Van xả áp được sử dụng ở đâu?

• Hệ thống cấp nước: Hỗ trợ kiểm soát và ổn định áp suất trong các tuyến ống cấp nước tòa nhà cao tầng và khu đô thị.

• Hệ thống bơm: Lắp đặt nhằm bảo vệ máy bơm và đường ống trước hiện tượng sốc áp suất khi khởi động hoặc dừng đột ngột.

• Hệ thống PCCC: Kiểm soát an toàn áp lực nước trong các tuyến ống cứu hỏa theo thiết kế kỹ thuật phòng cháy chữa cháy.

• Hệ thống khí nén: Duy trì và xả áp dư thừa trong mạng lưới ống dẫn khí nhà máy.

• Hệ thống hơi và công nghiệp: Sử dụng các dòng van chuyên dụng chịu nhiệt độ, áp suất cao cho lò hơi, nhà máy hóa chất, thực phẩm.

Những sai lầm thường gặp khi chọn van xả áp

1. Chỉ chọn theo kích thước DN: Kích thước ống phù hợp chưa đồng nghĩa với việc van đáp ứng được giới hạn áp suất và lưu lượng xả của hệ thống.

2. Không xác định áp suất cài đặt: Bỏ qua thông số Set pressure khiến van mở quá sớm hoặc không chịu mở khi xảy ra quá áp.

3. Chọn sai vật liệu: Sử dụng vật liệu thân van không tương thích với môi trường hóa chất hoặc nước nhiễm mặn gây ăn mòn nhanh chóng.

4. Không quan tâm đến nhiệt độ: Sai lầm chí mạng khi lắp đặt van cho hệ thống hơi nóng hoặc nước nhiệt độ cao.

5. Nhầm lẫn van xả áp với van giảm áp: Dẫn đến việc lắp đặt sai chức năng kiểm soát dòng chảy.

6. Không kiểm tra lưu lượng xả: Van không đủ khả năng thoát lưu lượng dư thừa, dẫn đến áp suất hệ thống vẫn tiếp tục tăng cao nguy hiểm.

Hướng dẫn / Checklist

Checklist chọn van xả áp tự động phù hợp

Trước khi tiến hành mua sắm thiết bị, bạn cần kiểm tra kỹ lưỡng các thông số sau:

• Môi chất sử dụng là nước, khí, hơi hay hóa chất?

• Áp suất làm việc bình thường của hệ thống?

• Áp suất tối đa hệ thống có thể đạt tới?

• Mức áp suất cài đặt (Set pressure) cụ thể?

• Lưu lượng cần xả thải khi quá áp?

• Nhiệt độ vận hành của dòng môi chất?

• Kích thước đường kính danh nghĩa (DN)?

• Vật liệu chế tạo thân van và gioăng?

• Kiểu kết nối đường ống (ren, bích)?

• Hướng lắp đặt không gian thực tế?

• Tiêu chuẩn kỹ thuật áp dụng?

• Thương hiệu và model sản phẩm uy tín?

Lưu ý khi lắp đặt và sử dụng van xả áp tự động

• Kiểm tra kỹ model và thông số kỹ thuật trước khi đưa vào lắp đặt.

• Vệ sinh sạch sẽ mạt hàn, rác bẩn bên trong đường ống trước khi siết kết nối.

• Lắp đặt đúng chiều dòng chảy theo mũi tên chỉ dẫn trên thân van.

• Đặc biệt lưu ý: Đường ống xả thải phải được bố trí hướng ra vị trí an toàn, tuyệt đối không gây nguy hiểm cho con người và thiết bị xung quanh.

• Không tự ý tháo dỡ hoặc thay đổi áp suất cài đặt gốc nếu không có sự am hiểu kỹ thuật.

• Đảm bảo đường xả không bị bóp méo, chèn ép hay tắc nghẽn.

• Thường xuyên kiểm tra độ kín, không để xảy ra hiện tượng rò rỉ.

• Lên lịch bảo dưỡng định kỳ và thay thế gioăng đệm, linh kiện khi phát hiện hao mòn.

FAQ – Câu hỏi thường gặp

1. Van xả áp tự động là gì?

Đây là thiết bị chuyên dụng tự động giải phóng một phần môi chất ra khỏi hệ thống khi áp suất đạt hoặc vượt ngưỡng cài đặt nhằm kiểm soát và bảo vệ đường ống.

2. Van xả áp hoạt động như thế nào?

Khi áp suất tăng đến ngưỡng thiết kế, lực tác động vượt qua lực lò xo làm van mở để xả môi chất. Khi áp suất hạ xuống, cơ cấu tự động đóng kín van lại.

3. Van xả áp dùng cho nước được không?

Hoàn toàn được. Tuy nhiên, người dùng bắt buộc phải lựa chọn đúng thông số về áp suất, kích thước DN, vật liệu và lưu lượng xả tương thích với hệ thống nước.

4. Van xả áp có giống van an toàn không?

Không hoàn toàn. Mặc dù có nguyên lý tương tự ở một số thiết kế, nhưng chức năng, tiêu chuẩn kiểm định và yêu cầu ứng dụng thực tế của hai loại van này có sự khác biệt.

5. Chọn van xả áp theo thông số nào?

Các thông số cốt lõi cần quan tâm bao gồm môi chất, áp suất cài đặt, áp suất làm việc, lưu lượng xả, nhiệt độ, kích thước DN, vật liệu và kiểu kết nối.

Kết Luận

Van xả áp tự động đóng vai trò là "lớp khiên" bảo vệ tối ưu, giúp triệt tiêu áp suất dư thừa và ngăn ngừa thảm họa nứt vỡ đường ống trong các công trình kỹ thuật. Việc nhận diện rõ đặc tính của từng dòng sản phẩm dành cho nước, khí, hơi hay công nghiệp sẽ giúp kỹ sư tránh được những sai lầm chết người trong khâu thiết kế.
