Van Áp Là Gì? Hướng Dẫn Phân Loại, Lựa Chọn Và Ứng Dụng Chuẩn Kỹ Thuật

Trong hệ thống đường ống công nghiệp và dân dụng, áp suất quá cao hoặc không ổn định luôn là mối đe dọa tiềm ẩn gây rò rỉ, phá hỏng thiết bị và làm gián đoạn quá trình vận hành. Vì vậy, các dòng van điều áp với chức năng kiểm soát, điều chỉnh và bảo vệ áp suất được sử dụng để duy trì hệ thống hoạt động ổn định và an toàn.

Việc không nắm rõ đặc tính kỹ thuật hoặc chọn nhầm chủng loại thiết bị kiểm soát áp suất có thể dẫn đến những hệ lụy nghiêm trọng như nứt vỡ đường ống, sụt giảm hiệu suất hoặc mất an toàn lao động. Bài viết dưới đây sẽ phân tích chi tiết định nghĩa, cấu tạo, phân loại và tiêu chuẩn lựa chọn van điều áp chuẩn xác nhất cho từng công trình.

Van điều áp là gì và tại sao cần thiết trong hệ thống đường ống?

Khi thiết kế và vận hành các tuyến ống cấp nước, khí nén hay hơi nóng, áp suất dòng chảy biến động liên tục và có thể vượt ngưỡng giới hạn cho phép. Sự xuất hiện của van điều áp giúp hệ thống tự động cân bằng, ngăn chặn tình trạng quá áp gây nguy hại cho toàn bộ mạng lưới thiết bị phía sau.

Tuy nhiên, thị trường cung cấp rất nhiều dòng van kiểm soát áp suất khác nhau, khiến người mua thường băn khoăn về chức năng cụ thể, sự khác biệt giữa van giảm áp và van an toàn, cũng như tiêu chí lựa chọn phù hợp.

Van áp là gì?

Van áp là cách gọi chung cho các loại van được sử dụng để kiểm soát, điều chỉnh, duy trì hoặc bảo vệ áp suất trong hệ thống đường ống. Tùy theo thiết kế, van có thể giảm áp suất đầu ra, duy trì áp suất ổn định hoặc xả áp khi áp suất vượt quá giới hạn cho phép.

Van điều áp hoạt động dựa trên nguyên lý nào?

Sự biến động của áp suất môi chất trong đường ống sẽ trực tiếp tác động lên cơ cấu cảm biến (màng van, piston hoặc lò xo). Khi lực tác động thay đổi trạng thái cân bằng, van sẽ tự động dịch chuyển để thay đổi tiết diện dòng chảy, từ đó đưa áp suất trở lại mức kiểm soát an toàn.

Van điều áp có phải van giảm áp không?

Cần lưu ý rằng van điều áp là thuật ngữ bao hàm rộng, trong khi van giảm áp chỉ là một nhóm thiết bị cụ thể chuyên trách việc hạ áp. Việc phân định rõ khái niệm này giúp kỹ sư tránh đánh đồng tất cả các dòng van kiểm soát áp suất trong quá trình thiết kế hệ thống.

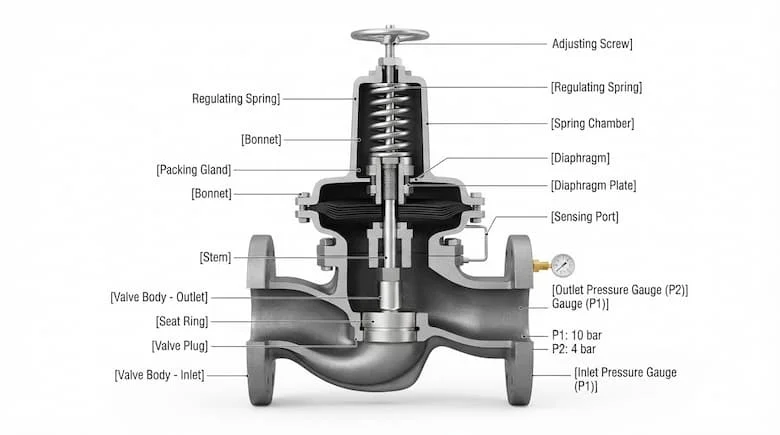

Cấu tạo và nguyên lý hoạt động của van điều áp

Các bộ phận cơ bản

• Thân van: Chịu lực chính, làm từ đồng, gang, inox hoặc thép.

• Cửa van / Đĩa van: Kiểm soát dòng chảy đi qua thân van.

• Lò xo đàn hồi: Tạo lực đối kháng để cân bằng áp lực cài đặt.

• Màng van hoặc piston: Cảm biến sự thay đổi của áp suất lưu chất.

• Trục van (Ty van): Kết nối cơ cấu điều khiển và đĩa van.

• Bộ phận điều chỉnh áp suất: Vít hoặc tay vặn cài đặt mức áp mong muốn.

• Gioăng làm kín và nắp van: Đảm bảo độ kín khít, chống rò rỉ lưu chất.

Nguyên lý hoạt động

Khi áp suất dòng chảy tăng cao vượt ngưỡng, lực đẩy tác động lên màng van chiến thắng lực ép lò xo - cơ cấu van dịch chuyển làm thay đổi tiết diện dòng chảy - lưu lượng được điều tiết và áp suất được đưa về mức kiểm soát.

Yếu tố ảnh hưởng

• Áp suất đầu vào của hệ thống.

• Áp suất đầu ra cần duy trì.

• Lưu lượng dòng chảy qua van.

• Nhiệt độ và tính chất lý hóa của môi chất.

• Kích thước đường kính danh nghĩa (DN) của van.

Phân tích chuyên sâu

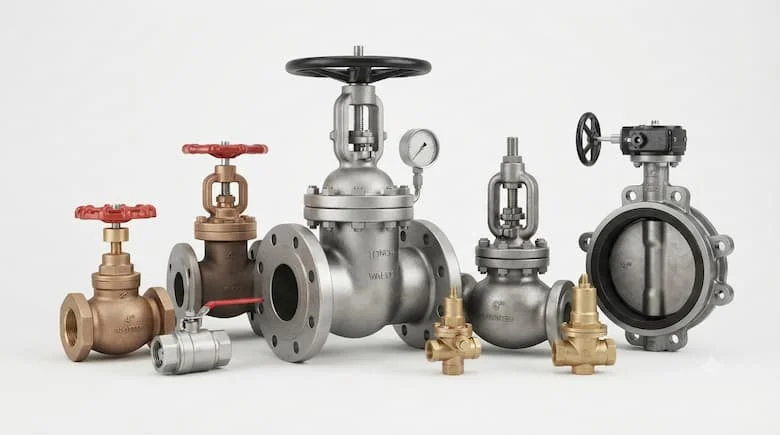

Các loại van điều áp phổ biến hiện nay

• Van giảm áp: Chuyên dùng để giảm áp suất đầu vào và duy trì ổn định áp suất đầu ra ở một mức cài đặt cố định, giúp bảo vệ các thiết bị nhạy cảm ở phía sau. Ứng dụng rộng rãi trong hệ thống cấp nước tòa nhà và nhà máy công nghiệp.

• Van an toàn: Thiết bị bảo vệ hệ thống tuyệt đối khi áp suất vượt mức cho phép. Van sẽ tự động mở để xả bớt môi chất ra ngoài khi đạt ngưỡng áp suất cài đặt.

• Van điều áp: Dùng để kiểm soát và điều chỉnh áp suất theo yêu cầu vận hành linh hoạt của dây chuyền kỹ thuật.

• Van duy trì áp suất: Giúp duy trì ổn định mức áp suất phía trước van luôn ở giá trị thiết lập tối thiểu nhằm ưu tiên cấp nước cho các nhánh chính.

Các thông số quan trọng khi lựa chọn van điều áp

• Áp suất đầu vào: Xác định mức áp suất tối đa mà van và hệ thống phải chịu đựng trong điều kiện vận hành khắc nghiệt nhất.

• Áp suất đầu ra: Thông số quyết định đối với van giảm áp, đảm bảo thiết bị phía sau không bị quá áp.

• Kích thước DN: Các quy cách phổ biến gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 đến DN100 và lớn hơn.

• Vật liệu chế tạo: Tùy chọn đồng, gang cầu, inox 304, inox 316 hoặc thép tùy theo môi trường làm việc.

• Kiểu kết nối: Kết nối ren trong/ngoài, mặt bích tiêu chuẩn, clamp hoặc wafer.

• Nhiệt độ và môi chất: Kiểm tra khả năng tương thích với nước, khí, hơi nóng, dầu hoặc hóa chất.

Phân biệt van điều áp, van giảm áp và van an toàn

Tại sao không nên thay thế tùy tiện?

Mỗi dòng van điều áp được thiết kế với cơ chế cơ học riêng biệt nhằm phục vụ một nhiệm vụ đặc thù:

• Van giảm áp không thể thay thế cho nhiệm vụ xả quá áp của van an toàn.

• Các dòng van khóa thông thường hoàn toàn không có khả năng tự động kiểm soát áp suất.

• Việc thay thế tùy tiện sẽ dẫn đến nguy cơ nứt vỡ đường ống, rò rỉ nghiêm trọng và gây mất an toàn toàn bộ hệ thống.

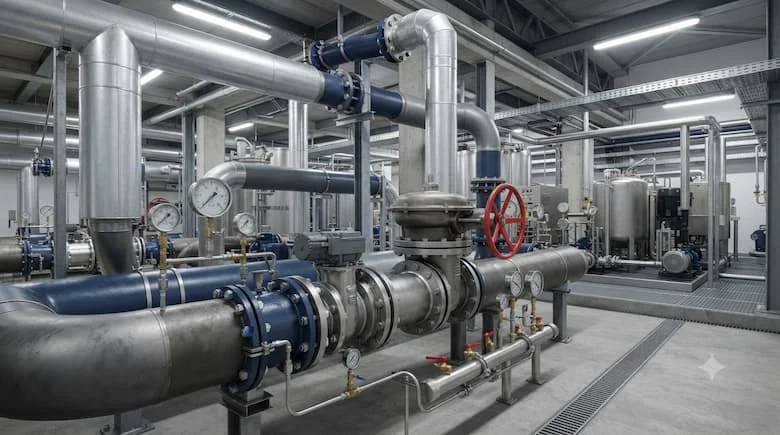

Ứng dụng thực tế

Van điều áp được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt trong nhà dân, chung cư cao tầng, tòa nhà thương mại, nhà máy và mạng lưới cấp nước đô thị.

• Hệ thống PCCC: Kiểm soát và duy trì ổn định áp suất nước theo đúng thiết kế phòng cháy chữa cháy an toàn.

• Hệ thống hơi: Sử dụng các dòng van chuyên dụng chịu nhiệt độ và áp suất cao trong nhà máy nhiệt điện, dệt nhuộm, thực phẩm.

• Hệ thống khí nén: Duy trì áp suất ổn định cho các thiết bị máy móc sử dụng khí nén.

• Hệ thống công nghiệp: Kiểm soát áp suất dòng chảy dầu, hóa chất, nước nóng hoặc lạnh.

Những sai lầm thường gặp khi lựa chọn van điều áp

1. Sai lầm 1 - Chỉ nhìn vào DN: Kích thước DN chỉ thể hiện khổ ống kết nối, không phản ánh đúng khả năng chịu áp lực và lưu lượng của van.

2. Sai lầm 2 - Không xác định áp suất đầu vào và đầu ra: Sai sót này cực kỳ nguy hiểm khi chọn van giảm áp, dẫn đến thiết bị phía sau bị phá hỏng do quá áp.

3. Sai lầm 3 - Chọn sai vật liệu: Không cân nhắc tính chất môi chất và nhiệt độ làm việc khiến van nhanh bị ăn mòn, biến dạng.

4. Sai lầm 4 - Chọn van không đủ áp suất: Lắp đặt van có định mức áp chịu lực thấp hơn thực tế hệ thống, gây rò rỉ hoặc nứt thân van.

5. Sai lầm 5 - Nhầm lẫn van giảm áp với van an toàn: Dẫn đến việc lắp đặt sai chức năng bảo vệ, gây hậu quả nghiêm trọng khi sự cố áp suất xảy ra.

Hướng dẫn / Checklist

Checklist chọn van điều áp phù hợp

Trước khi quyết định mua sắm, bạn cần kiểm tra kỹ lưỡng các thông số kỹ thuật sau:

• Môi chất sử dụng trong hệ thống là gì?

• Áp suất đầu vào tối đa là bao nhiêu?

• Áp suất đầu ra cần duy trì chính xác?

• Áp suất tối đa toàn hệ thống chịu được?

• Lưu lượng yêu cầu qua van?

• Nhiệt độ làm việc của dòng môi chất?

• Kích thước DN đường ống?

• Vật liệu thân van phù hợp?

• Kiểu kết nối tương thích (ren, bích)?

• Chủng loại van điều áp cần sử dụng?

• Tiêu chuẩn kỹ thuật sản xuất?

• Thương hiệu và nguồn gốc xuất xứ uy tín?

Lưu ý khi lắp đặt và sử dụng van điều áp

• Kiểm tra chiều mũi tên in trên thân van để lắp đúng hướng dòng chảy quy định.

• Đảm bảo kích thước van tương thích hoàn toàn với đường ống.

• Vệ sinh sạch sẽ mạt hàn, cặn bẩn trong đường ống trước khi tiến hành lắp đặt.

• Lắp đặt bổ sung đồng hồ đo áp suất ở trước và sau van để tiện theo dõi thông số vận hành.

• Tuyệt đối không cho phép hệ thống vận hành vượt quá giới hạn áp suất và nhiệt độ cho phép của van.

• Kiểm tra kỹ độ kín khít, không để xảy ra rò rỉ sau khi lắp đặt.

• Lên lịch kiểm tra, hiệu chỉnh và bảo dưỡng định kỳ cho van.

FAQ – Câu hỏi thường gặp

1. Van áp là gì?

Van áp là cách gọi chung cho các loại van dùng để kiểm soát, điều chỉnh, duy trì hoặc bảo vệ áp suất trong hệ thống đường ống kỹ thuật.

2. Van áp có phải van giảm áp không?

Không hoàn toàn. Van điều áp là thuật ngữ bao hàm rộng; trong đó van giảm áp chỉ là một chủng loại van chuyên dụng dùng để giảm và ổn định áp suất đầu ra.

3. Van áp dùng cho nước được không?

Có. Rất nhiều dòng van kiểm soát áp suất được ứng dụng trong hệ thống cấp nước, tuy nhiên cần chọn đúng model phù hợp về áp suất, lưu lượng, kích thước và vật liệu.

4. Van áp có những kích thước nào?

Sản phẩm có đầy đủ các dải kích thước từ DN15, DN20, DN25 đến DN100 và các khổ lớn hơn tùy thuộc vào từng dòng thiết bị cụ thể.

5. Làm sao chọn van áp phù hợp?

Cần xác định chính xác chủng loại van, môi chất, áp suất đầu vào/đầu ra, lưu lượng, nhiệt độ, kích thước DN, vật liệu và kiểu kết nối trước khi đưa ra quyết định mua hàng.

Kết Luận

Van áp đóng vai trò cốt lõi trong việc duy trì sự ổn định, bảo vệ an toàn cho toàn bộ hệ thống đường ống trước những biến động áp suất bất ngờ. Việc tồn tại nhiều chủng loại với cơ chế vận hành khác nhau đòi hỏi người thiết kế phải phân biệt rõ ràng giữa van giảm áp, van an toàn và các thiết bị kiểm soát áp suất khác.
