Van Gate Là Gì? Hướng Dẫn Phân Loại, Lựa Chọn Và Ứng Dụng Chuẩn Kỹ Thuật

Khi vận hành một hệ thống cấp nước quy mô lớn với hàng chục tuyến ống đan xen, việc tìm kiếm giải pháp đóng hoặc cô lập dòng chảy an toàn là nhu cầu cốt lõi của mọi nhà thầu. Thiết bị sử dụng không chỉ cần đảm bảo khả năng làm kín tuyệt đối mà còn phải duy trì tuổi thọ ổn định trong suốt chu trình dài hạn. Tuy nhiên, thuật ngữ kỹ thuật đa dạng như van cổng, gate valve hay van cổng thường khiến người dùng lúng túng trong khâu lựa chọn cấu hình phù hợp.

Cơ chế vận hành của van cổng diễn ra như thế nào? Vì sao thiết bị này chỉ chuyên dùng cho chức năng đóng mở mà không thích hợp để điều tiết lưu lượng?

Tại sao van cổng được sử dụng phổ biến trong hệ thống đường ống?

Trong bất kỳ hệ thống phân phối nước hoặc đường ống công nghiệp nào, việc cô lập từng phân đoạn khi cần bảo trì luôn là yêu cầu bắt buộc. Nếu chọn sai chủng loại thiết bị, hệ thống có thể đối mặt với rủi ro rò rỉ lưu chất, tổn thất áp suất nghiêm trọng hoặc hư hỏng cơ học chỉ sau thời gian ngắn vận hành.

Sự xuất hiện của van cổng giải quyết trọn vẹn bài toán kiểm soát dòng chảy nhờ thiết kế cửa nâng hạ tối ưu. Việc nắm vững nguyên lý hoạt động, thông số kỹ thuật và phân biệt rõ ràng với các dòng van bướm hay van cầu sẽ giúp kỹ sư tránh được những sai lầm tốn kém chi phí thay thế.

Van gate là gì?

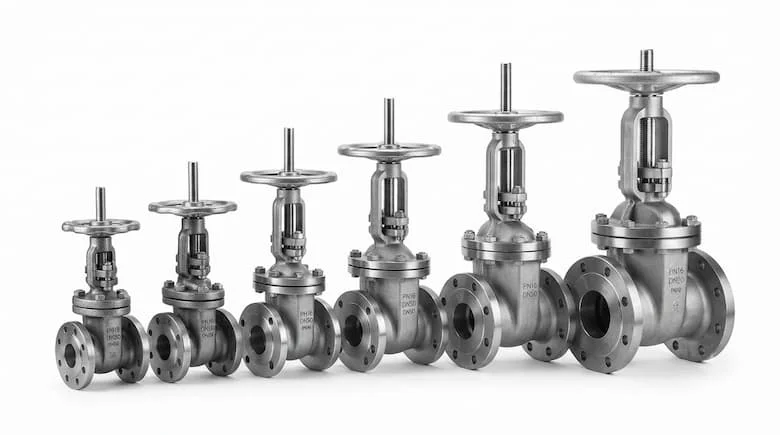

Van gate hay còn gọi là van cổng, gate valve, là loại van sử dụng một bộ phận dạng cánh/cửa van chuyển động theo phương vuông góc với dòng chảy để đóng hoặc mở đường ống. Khi mở hoàn toàn, cửa van được nâng lên khỏi dòng chảy, giúp giảm cản trở dòng môi chất.

Đặc tính kỹ thuật cốt lõi

• Chuyên dụng cho các chức năng ON/OFF (đóng hoàn toàn hoặc mở hoàn toàn).

• Khi mở hết cỡ, diện tích lưu thông qua van tương đương với diện tích đường kính ống, hạn chế tối đa sự suy giảm áp lực.

• Không khuyến khích sử dụng cho mục đích điều tiết lưu lượng liên tục để tránh hiện tượng mài mòn cánh van.

• Các biến thể thiết kế bao gồm van cổng ty nổi, ty chìm, dạng nêm hoặc song song.

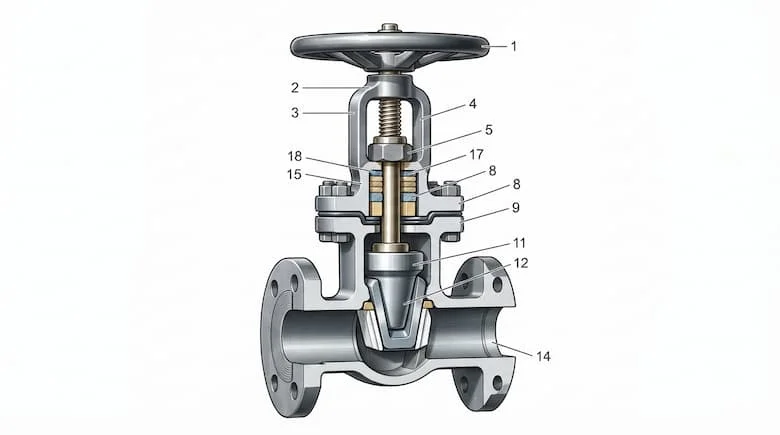

Cấu tạo và nguyên lý hoạt động của van cổng

Cấu tạo chi tiết

• Thân van: Khung chịu lực chính kết nối trực tiếp vào tuyến ống.

• Cửa van (Gate/Wedge): Bộ phận dạng đĩa chặn trực tiếp dòng chảy.

• Ty van (Stem): Trục kết nối truyền động từ tay quay xuống cửa van.

• Nắp van (Bonnet): Bộ phận che chắn, bảo vệ và cố định trục ty.

• Gioăng làm kín: Ngăn chặn tuyệt đối tình trạng rò rỉ môi chất ra bên ngoài.

• Bộ phận vận hành: Tay quay vô lăng (Handwheel), hộp số hoặc bộ truyền động khí nén/điện.

Nguyên lý hoạt động

Vận hành tay quay - ty van dịch chuyển tịnh tiến - cửa van nâng lên hoặc hạ xuống theo phương vuông góc - thay đổi trạng thái dòng chảy. Do hành trình di chuyển của cánh van khá dài, van cổng đòi hỏi nhiều vòng quay vô lăng hơn so với các dòng van xoay 90 độ, dẫn đến thời gian đóng/mở chậm hơn nhưng mang lại độ chắc chắn vượt trội.

Phân tích chuyên sâu

Các loại van cổng phổ biến hiện nay

• Van cổng ty nổi (Rising Stem Gate Valve): Trục ty di chuyển nhô lên cao khi mở van, giúp người vận hành dễ dàng quan sát trạng thái trực quan, tuy nhiên đòi hỏi không gian lắp đặt phía trên thoáng rộng.

• Van cổng ty chìm (Non-Rising Stem Gate Valve): Trục ty nằm cố định bên trong thân van và không dịch chuyển lên cao, tiết kiệm tối đa không gian chiều cao, thường dùng trong các hầm kỹ thuật cấp nước ngầm.

• Van cổng nêm (Wedge Gate Valve): Cửa van thiết kế dạng hình nêm chữ V, mang lại lực ép siết chặt và khả năng làm kín cực kỳ hiệu quả dưới áp lực cao.

• Van cổng song song (Parallel Gate Valve): Hai đĩa van chuyển động song song, phù hợp cho một số ứng dụng đặc thù trong công nghiệp năng lượng và lọc hóa dầu.

• Phân loại theo vật liệu và kết nối: Đa dạng từ gang cầu, gang xám, inox 304, inox 316, đồng cho đến thép carbon; kết nối dạng ren hoặc mặt bích theo các tiêu chuẩn quốc tế như DIN, JIS, ANSI, BS.

Thông số kỹ thuật của van cổng cần quan tâm

• Kích thước danh nghĩa (DN): Các quy cách phổ biến gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300... Cần đối chiếu chính xác với đường kính thực tế của đường ống.

• Áp suất làm việc (PN / Class): Các mức áp lực thông dụng như PN10, PN16, PN25 hoặc Class 150, Class 300. Cần phân biệt rõ áp suất định danh với điều kiện thực tế của hệ thống.

• Vật liệu chế tạo: Lựa chọn gang, gang cầu, đồng hoặc inox dựa trên đặc tính hóa lý của dòng môi chất.

• Nhiệt độ vận hành & Môi chất: Đảm bảo khả năng chịu nhiệt của gioăng làm kín và thân van không bị biến dạng khi tiếp xúc nước nóng hoặc hóa chất.

• Tiêu chuẩn kết nối mặt bích: Phải đồng bộ với tiêu chuẩn bích hàn trên đường ống để tránh tình trạng lệch tâm khi siết bu-lông.

Vì sao van cổng phù hợp để đóng/mở nhưng không nên dùng để điều tiết?

Khi mở hoàn toàn, cửa của van cổng được rút hoàn toàn khỏi khu vực dòng chảy, giữ cho lưu lượng di chuyển tự nhiên không bị cản trở. Tuy nhiên, nếu cố tình mở van ở mức trung gian để điều tiết, dòng lưu chất tốc độ cao sẽ liên tục đập vào cánh van đang lơ lửng.

Hiện tượng này gây ra tổn thất áp suất đáng kể, tạo dòng chảy rối, gây rung động cơ học mạnh, làm xói mòn bề mặt đĩa van và nhanh chóng phá hỏng khả năng làm kín. Do đó, nếu hệ thống đòi hỏi kiểm soát lưu lượng chính xác, chuyên gia luôn khuyến nghị sử dụng van cầu (globe valve) hoặc van điều khiển chuyên dụng thay vì van cổng.

So sánh van cổng với van bướm và van cầu

Ứng dụng thực tế

Van cổng được sử dụng ở đâu?

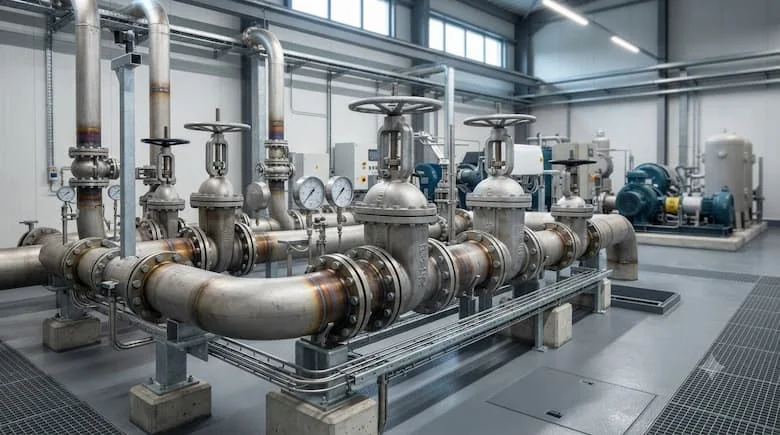

• Hệ thống cấp nước đô thị: Lắp đặt dày đặc tại các nhà máy nước sạch, tuyến ống truyền tải chính, trạm bơm tăng áp và mạng lưới phân phối khu dân cư.

• Hệ thống công nghiệp: Kiểm soát dòng chảy trong các nhà máy sản xuất, hệ thống nước làm mát máy móc và dây chuyền xử lý chất lỏng kỹ thuật.

• Hệ thống PCCC: Đóng vai trò cô lập các nhánh đường ống cứu hỏa quan trọng theo đúng tiêu chuẩn an toàn kỹ thuật phòng cháy.

• Hệ thống HVAC: Ứng dụng trong các tòa nhà thương mại để ngắt dòng nước lạnh hoặc nước nóng phục vụ công tác bảo trì định kỳ.

Những sai lầm thường gặp khi chọn van cổng

1. Chỉ nhìn vào thông số DN: Mua van đúng kích thước đường kính nhưng bỏ qua cấp áp suất PN dẫn đến nứt vỡ thân van khi vận hành áp lực cao.

2. Lạm dụng van cổng để điều tiết dòng: Dùng van cổng để bóp lưu lượng liên tục làm cánh van bị rung lắc, mài mòn và rò rỉ sớm.

3. Bỏ qua yếu tố môi chất và vật liệu: Lắp van gang thông thường cho môi trường hóa chất hoặc nước nhiễm mặn gây ăn mòn cấp tốc.

4. Sai lệch tiêu chuẩn mặt bích: Kết nối van chuẩn DIN với bích đường ống chuẩn JIS dẫn đến không thể lắp khít bu-lông.

5. Không tính toán không gian lắp đặt: Lắp dòng van cổng ty nổi ở không gian quá chật hẹp khiến trục ty không thể dịch chuyển lên xuống hết hành trình.

Hướng dẫn / Checklist

Cách chọn van cổng phù hợp cho hệ thống

• Bước 1 - Xác định môi chất: Nước sạch, nước nóng, nước thải hay hóa chất công nghiệp?

• Bước 2 - Xác định kích thước DN: Đo đạc chính xác đường kính danh nghĩa của đường ống.

• Bước 3 - Xác định áp suất: Đối chiếu cấp áp lực PN hoặc Class phù hợp với hệ thống.

• Bước 4 - Chọn vật liệu: Cân nhắc sử dụng gang cầu, đồng, inox hay thép carbon.

• Bước 5 - Chọn kiểu kết nối: Kết nối ren cho ống nhỏ hoặc mặt bích tiêu chuẩn cho ống lớn.

• Bước 6 - Chọn kiểu ty van: Ưu tiên ty nổi nếu cần quan sát trạng thái trực quan hoặc ty chìm nếu không gian lắp đặt hạn chế.

• Bước 7 - Phương thức vận hành: Vô lăng tay quay truyền thống, hộp số phụ trợ hay gắn actuator tự động hóa.

• Bước 8 - Kiểm tra tiêu chuẩn kỹ thuật: Đồng bộ hoàn toàn tiêu chuẩn sản xuất của van với hệ thống đường ống thực tế.

Lưu ý khi lắp đặt và sử dụng van cổng

• Vệ sinh thật sạch sẽ mạt hàn, cát sỏi và rác bẩn bên trong đường ống trước khi tiến hành thi công.

• Kiểm tra kỹ chiều dòng chảy (mặc dù đa số van cổng cho phép dòng chảy hai chiều trừ một số thiết kế đặc biệt).

• Tuyệt đối không sử dụng thân van như điểm tựa chịu lực để cẩu hoặc nâng đỡ hệ thống đường ống.

• Không dùng đòn bẩy hoặc lực cơ học quá lớn để siết vô lăng, tránh làm cong vênh ty van.

• Tuân thủ tuyệt đối nguyên tắc không dùng van mở trung gian để điều tiết lưu lượng dòng chảy.

• Tiến hành test thử nghiệm áp suất và kiểm tra rò rỉ ngay sau khi hoàn tất lắp đặt.

• Lên lịch bảo dưỡng định kỳ, tra dầu mỡ vào bộ phận ty van và hộp số chuyển động.

FAQ – Câu hỏi thường gặp

1. Van gate là van gì?

Đây là thiết bị van công nghiệp sử dụng cửa van chuyển động tịnh tiến theo phương vuông góc để đóng mở hoàn toàn hoặc cô lập dòng chảy trong đường ống.

2. Van cổng có phải van cổng không?

Đúng vậy. Các thuật ngữ như gate valve, van cổng và van cổng đều dùng để chỉ chung một dòng sản phẩm cơ khí này trên thị trường.

3. Van gate có dùng để điều tiết lưu lượng không?

Không nên sử dụng thiết bị này cho mục đích điều tiết liên tục vì sẽ làm xói mòn cánh van, gây rung động và nhanh chóng làm giảm tuổi thọ làm kín.

4. Van gate và van bướm loại nào tốt hơn?

Mỗi dòng van có ưu thế riêng. Van gate tối ưu cho việc cô lập dòng chảy với áp suất ổn định, trong khi van bướm ghi điểm nhờ thiết kế gọn nhẹ và đóng mở nhanh ở các đường kính lớn.

5. Nên chọn van gate inox hay van gate gang?

Tùy thuộc vào môi chất, nhiệt độ và ngân sách. Inox phù hợp với môi trường ăn mòn cao, trong khi gang hoặc gang cầu là sự lựa chọn kinh tế và phổ biến nhất cho hệ thống cấp nước sạch.

Kết Luận

Van gate khẳng định vị thế là giải pháp kinh tế và bền bỉ hàng đầu để đóng mở cũng như cô lập dòng chảy trong các hệ thống kỹ thuật hiện đại. Việc nắm vững các tiêu chí phân loại theo vật liệu, kiểu ty, áp suất PN và kích thước DN sẽ giúp chủ đầu tư xây dựng được hệ thống đường ống an toàn, ổn định dài lâu.
