Hướng dẫn chi tiết kỹ thuật lắp van chống cháy ngược: Quy trình chuẩn xác và an toàn tuyệt đối

Trong các hệ thống sử dụng khí cháy, đường ống dẫn gas hoặc các thiết bị đốt công nghiệp, việc kiểm soát hướng dòng và ngăn chặn triệt để hiện tượng cháy lan ngược là yếu tố then chốt quyết định sự an toàn của toàn bộ nhà máy. Tuy nhiên, một chiếc van dù cao cấp đến đâu nhưng thực hiện thao tác lắp van chống cháy ngược sai chiều, sai vị trí hoặc không tương thích môi chất đều sẽ vô hiệu hóa hoàn toàn chức năng bảo vệ.

Đảm bảo lắp van chống cháy ngược đúng kỹ thuật giúp bảo vệ tuyệt đối hệ thống ống dẫn, ngăn ngừa các sự cố cháy nổ nguy hiểm và tối ưu hóa tuổi thọ thiết bị.

Vì sao cần lắp van chống cháy ngược đúng cách?

Trong vận hành thực tế, việc sở hữu thiết bị đúng chủng loại chỉ là bước khởi đầu. Không phải cứ đưa van vào đường ống là hoàn thành nhiệm vụ. Kỹ thuật viên bắt buộc phải xác định chính xác chiều dòng chảy, vị trí lắp đặt theo bản vẽ thiết kế, đồng thời kiểm tra kỹ độ kín và khả năng làm việc của từng model cụ thể. Việc thực hiện sai quy trình có thể dẫn đến hậu quả nghiêm trọng như rò rỉ khí độc hại, áp suất dao động bất thường hoặc tia lửa truyền ngược về bình chứa. Do đó, việc nắm vững phương pháp lắp van chống cháy ngược chuẩn xác là yêu cầu bắt buộc đối với mọi kỹ sư cơ điện.

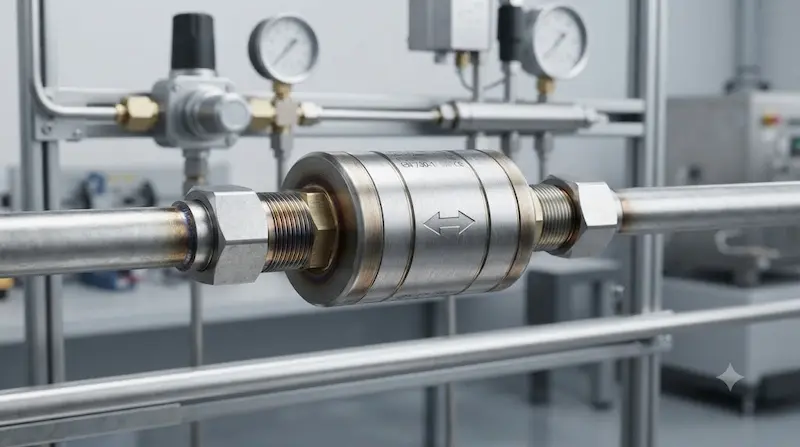

Van chống cháy ngược là gì?

Van chống cháy ngược là thiết bị bảo vệ chuyên dụng được sử dụng trong các hệ thống khí cháy, trạm cấp gas hoặc thiết bị đốt nhằm hạn chế và ngăn chặn hiện tượng ngọn lửa hoặc dòng khí cháy lan ngược về phía nguồn theo thiết kế. Tùy từng model, van có thể tích hợp cơ cấu dập lửa, phần tử ngăn dòng hoặc kết hợp nhiều cơ chế bảo vệ khép kín.

Cần lưu ý rằng thuật ngữ này không hoàn toàn đồng nghĩa với van một chiều thông thường:

• Van một chiều: Chủ yếu kiểm soát hướng di chuyển của dòng chất lỏng hoặc khí.

• Thiết bị chống cháy ngược chuyên dụng: Sở hữu cấu trúc phức tạp hơn để dập tắt ngọn lửa truyền tốc độ cao (như flashback arrestor hoặc flame arrestor).

Do đó, không nên đánh đồng các loại thiết bị bảo vệ với nhau khi thiết kế hệ thống đường ống.

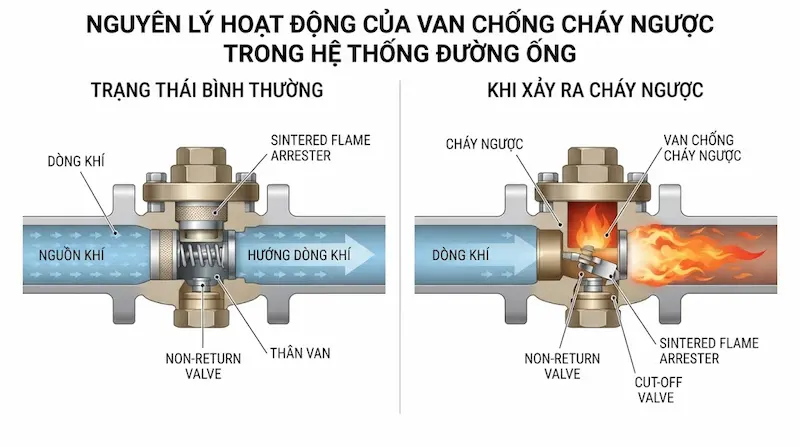

Nguyên lý hoạt động của van chống cháy ngược

Hệ thống vận hành của thiết bị được chia thành hai trạng thái rõ rệt:

• Khi hệ thống hoạt động bình thường: Dòng khí di chuyển từ nguồn theo đường ống qua van đến thiết bị sử dụng. Van mở hoàn toàn để dòng đi qua theo đúng hướng thiết kế.

• Khi xuất hiện điều kiện bất thường: Trường hợp dòng khí đảo chiều, áp suất biến động đột ngột hoặc xuất hiện ngọn lửa truyền ngược, các cơ cấu chuyên dụng bên trong van (như màng chặn, lõi dập lửa bằng kim loại thiêu kết) sẽ lập tức kích hoạt để dập tắt ngọn lửa và chặn đứng dòng khí cháy.

Các dòng van chuyên dụng như flashback arrestor hay flame arrestor hoạt động dựa trên nguyên tắc hấp thụ nhiệt và cản trở cơ học, hoàn toàn khác biệt với cơ chế đóng mở đơn thuần của van một chiều thông thường.

Các loại van chống cháy ngược phổ biến

• Van chống cháy ngược cho hệ thống gas/khí cháy: Thiết kế tối ưu hóa cho các loại khí dễ cháy như LPG, Acetylen, Hydrogen, đòi hỏi độ kín tuyệt đối và vật liệu không phát sinh tia lửa.

• Flashback Arrestor (Thiết bị chống cháy ngược hàn cắt): Thường tích hợp cơ cấu dập lửa (flame barrier), van một chiều ngăn dòng ngược và van ngắt nhiệt tự động khi nhiệt độ tăng cao vượt ngưỡng.

• Flame Arrestor (Van ngăn lửa tạt ngang): [chèn link: thiết bị chống cháy lan công nghiệp] Chuyên dùng cho các đường ống xả hoặc bồn chứa hóa chất dễ cháy, tập trung vào khả năng ngăn ngọn lửa truyền qua khe hở cấu trúc lưới dập lửa.

Thông số cần kiểm tra trước khi lắp van chống cháy ngược

Trước khi tiến hành lắp đặt van chống cháy ngược, kỹ thuật viên phải đối chiếu kỹ lưỡng các thông số kỹ thuật cốt lõi:

Không bao giờ lựa chọn van chỉ dựa vào kích thước đường ống (DN) hay cỡ ren, bởi cùng một kích thước nhưng môi chất và áp suất khác nhau sẽ yêu cầu các dòng thiết bị bảo vệ hoàn toàn khác biệt.

Lắp van chống cháy ngược ở đâu?

Vị trí lắp đặt đóng vai trò quyết định đến hiệu quả bảo vệ của thiết bị:

1. Tuân thủ hướng dòng khí: Luôn quan sát kỹ mũi tên chỉ hướng dòng chảy (FLOW) được khắc nổi trên thân van.

2. Xác định vị trí theo sơ đồ P&ID: Vị trí chuẩn xác (thường nằm ngay trước thiết bị sử dụng như mỏ hàn, lò đốt hoặc sau trạm điều áp nguồn) phải tuân thủ nghiêm ngặt theo bản vẽ thiết kế kỹ thuật và hướng dẫn của nhà sản xuất.

3. Đảm bảo điều kiện bảo trì: Lắp đặt tại vị trí thuận lợi cho việc kiểm tra định kỳ, không bị che khuất và tránh các rung động cơ học quá lớn từ máy nén hoặc thiết bị xung quanh.

4. Tránh tự ý thay đổi vị trí: Tuyệt đối không tự ý lắp đặt van tại các vị trí ngẫu nhiên theo kinh nghiệm chủ quan khi làm việc với hệ thống khí cháy áp lực cao.

Van chống cháy ngược khác van một chiều như thế nào?

Tuyệt đối không dùng van một chiều thông thường để thay thế thiết bị chống cháy ngược chuyên dụng trong các hệ thống có nguy cơ cháy nổ cao.

Tại sao lắp đúng chiều lại quan trọng?

Van được thiết kế chuyên biệt theo một hướng dòng chảy nhất định. Nếu thực hiện thao tác lắp đặt van chống cháy ngược bị ngược chiều:

• Cơ cấu chặn lửa và van một chiều bên trong sẽ bị vô hiệu hóa hoàn toàn.

• Tạo ra trở lực dòng chảy bất thường, làm sụt áp suất cấp khí cho thiết bị.

• Có thể làm hỏng vĩnh viễn cấu trúc dập lửa bên trong ngay trong lần vận hành đầu tiên.

Do đó, việc kiểm tra ký hiệu mũi tên trên thân van, đối chiếu catalogue và sơ đồ kỹ thuật là bước không bao giờ được phép bỏ qua.

Khi nào cần lắp van chống cháy ngược?

• Hệ thống hàn cắt gió đá: Lắp đặt tại bình chứa khí (Oxy/Acetylen) và ngay tại tay đèn hàn để bảo vệ đường ống và người thợ.

• Hệ thống lò đốt công nghiệp: Lắp trên các tuyến ống cấp nhiên liệu khí đốt trước khi vào buồng đốt.

• Trạm cấp gas trung tâm: [chèn link: thiết bị đường ống hệ thống gas] Bảo vệ các nhánh phân phối khí dễ cháy trong nhà máy hoặc tòa nhà thương mại.

• Các thiết bị có nguy cơ Flashback cao: Bất kỳ dây chuyền công nghệ nào mà nhà sản xuất khuyến cáo bắt buộc phải trang bị thiết bị bảo vệ ngọn lửa ngược.

Những sai lầm thường gặp khi lắp đặt van chống cháy ngược

• Sai lầm 1: Lắp ngược chiều dòng chảy do không quan sát kỹ mũi tên chỉ dẫn trên thân van.

• Sai lầm 2: Chọn van chỉ dựa vào kích thước ren mà bỏ qua tính tương thích về loại môi chất khí cháy.

• Sai lầm 3: Nhầm lẫn giữa van một chiều thông thường và thiết bị chống cháy ngược chuyên dụng.

• Sai lầm 4: Không kiểm tra áp suất làm việc tối đa của hệ thống dẫn đến quá tải thiết bị.

• Sai lầm 5: Đặt van ở vị trí khuất lấp, khó tiếp cận để bảo trì hoặc kiểm tra định kỳ.

• Sai lầm 6: Tự ý tháo rời hoặc sửa chữa các cơ cấu bảo vệ bên trong van.

• Sai lầm 7: Bỏ qua bước kiểm tra độ kín sau khi lắp đặt, tiềm ẩn nguy cơ rò rỉ khí gas gây cháy nổ.

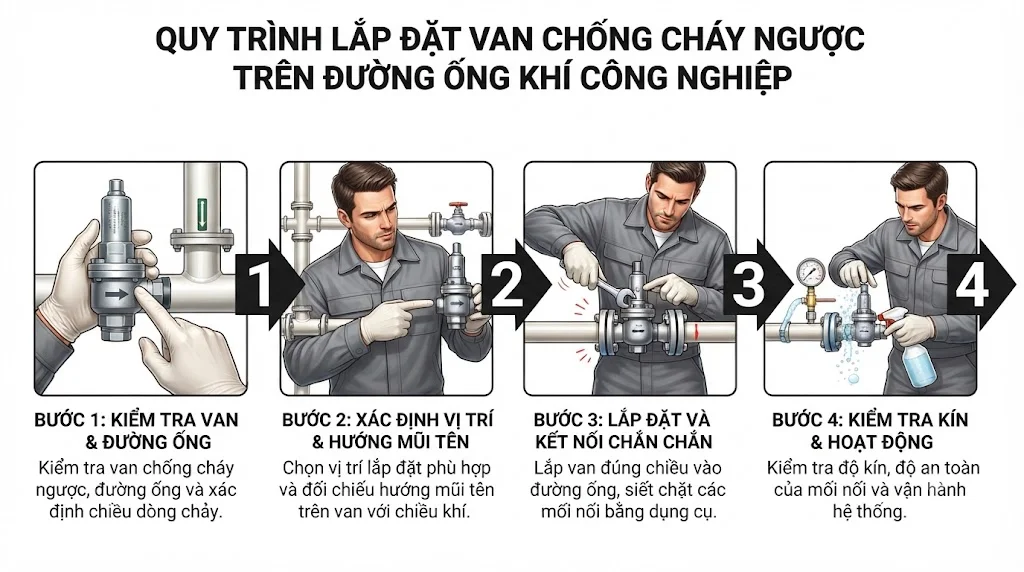

Cách lắp van chống cháy ngược đúng kỹ thuật

Quy trình chuẩn hóa 7 bước giúp kỹ thuật viên thi công an toàn và chính xác:

1. Bước 1: Xác định và kiểm tra chính xác chủng loại van, môi chất, áp suất, kích thước và tiêu chuẩn kết nối.

2. Bước 2: Kiểm tra bề mặt thân van, ren kết nối, gioăng đệm và tình trạng bên ngoài không bị nứt vỡ.

3. Bước 3: Định hướng chiều lắp đặt sao cho mũi tên (FLOW) trùng khớp hoàn toàn với hướng chuyển động của dòng khí.

4. Bước 4: Vệ sinh sạch sẽ đường ống, loại bỏ hoàn toàn mạt kim loại, bụi bẩn và tạp chất trước khi kết nối.

5. Bước 5: Tiến hành lắp đặt van chống cháy ngược vào đường ống. Với kiểu kết nối ren, sử dụng băng tan chuyên dụng hoặc keo làm kín phù hợp; không siết quá lực gây biến dạng ren hoặc nứt thân van.

6. Bước 6: Kiểm tra độ kín toàn bộ hệ thống bằng dung dịch tạo bọt chuyên dụng hoặc máy đo khí rò rỉ theo quy trình an toàn (tuyệt đối không dùng ngọn lửa trần để kiểm tra rò rỉ gas).

7. Bước 7: Vận hành thử nghiệm áp suất thấp, kiểm tra lưu lượng khí đi qua và độ ổn định của thiết bị trước khi đưa vào vận hành chính thức.

Checklist an toàn trước và sau khi lắp

Trước khi lắp đặt:

• Đã chọn đúng chủng loại van chuyên dụng.

• Môi chất khí qua van hoàn toàn tương thích.

• Áp suất hệ thống nằm trong giới hạn cho phép của van.

• Kích thước và tiêu chuẩn ren/bích hoàn toàn khớp.

• Đã kiểm tra kỹ chiều mũi tên dòng chảy.

• Đã nghiên cứu kỹ catalogue và hướng dẫn của nhà sản xuất.

Sau khi hoàn tất:

• Đã kiểm tra độ kín toàn bộ các mối nối ren/bích.

• Chiều dòng chảy qua van hoàn toàn chính xác.

• Áp suất và lưu lượng khí qua van đạt yêu cầu.

• Hoàn toàn không phát hiện hiện tượng rò rỉ khí.

• Thiết bị vận hành ổn định, không có tiếng ồn bất thường.

• Vị trí lắp đặt thuận lợi cho công tác bảo trì định kỳ.

Câu hỏi thường gặp về lắp đặt van chống cháy ngược

Van chống cháy ngược lắp theo chiều nào?

Van phải được lắp đặt van chống cháy ngược theo đúng chiều mũi tên biểu thị hướng dòng chảy (FLOW) được đúc nổi trên thân van, đồng thời đối chiếu kỹ với tài liệu hướng dẫn của model đó.

Có thể lắp van chống cháy ngược thay cho van một chiều không?

Không nên. Mặc dù cả hai đều kiểm soát chiều dòng chảy, nhưng van chống cháy ngược tích hợp thêm các cấu trúc dập lửa chuyên dụng nhằm bảo vệ hệ thống trước nguy cơ cháy nổ mà van một chiều không có.

Van chống cháy ngược lắp ở đâu?

Vị trí lắp đặt phụ thuộc vào thiết kế kỹ thuật cụ thể của hệ thống, thường đặt ngay tại nguồn cấp khí hoặc phía trước thiết bị sử dụng (mỏ hàn, lò đốt) theo đúng tiêu chuẩn nhà sản xuất.

Lắp đặt van chống cháy ngược có cần kiểm tra rò rỉ không?

Có. Đây là bước bắt buộc cực kỳ quan trọng đối với hệ thống khí cháy để đảm bảo tuyệt đối không xảy ra tình trạng rò rỉ khí ra môi trường xung quanh sau khi hoàn tất lắp đặt.

Van chống cháy ngược có dùng cho mọi loại gas không?

Không. Mỗi loại van được thiết kế chuyên biệt cho từng nhóm môi chất khí cụ thể (như Acetylen, Oxy, LPG). Phải kiểm tra kỹ thông số kỹ thuật trước khi đưa vào sử dụng.

Việc thực hiện lắp van chống cháy ngược chuẩn xác theo đúng quy trình kỹ thuật đóng vai trò quyết định đến sự an toàn của toàn bộ hệ thống đường ống khí cháy. Sự kết hợp hoàn hảo giữa việc chọn đúng thiết bị, tuân thủ chiều dòng chảy và kiểm tra độ kín khắt khe sẽ giúp loại bỏ hoàn toàn rủi ro cháy nổ, bảo vệ tối đa con người và tài sản nhà máy.
