Hướng dẫn chi tiết pn16 dn100: Cấu trúc thông số và cách lựa chọn chuẩn xác

Khi lựa chọn van công nghiệp hoặc mặt bích cho hệ thống đường ống, chỉ biết đường kính ống là chưa đủ. Người dùng bắt buộc phải xác định chính xác cấp áp suất pn16 dn100 để đảm bảo thiết bị có khả năng làm việc an toàn, bền bỉ và tương thích hoàn toàn với toàn bộ mạng lưới vận hành.

PN16DN100 là quy cách gì và tại sao cần xác định đúng?

Trong các hệ thống cấp nước, PCCC hoặc dây chuyền công nghiệp, việc nhầm lẫn thông số kỹ thuật có thể gây rò rỉ áp lực, nứt mặt bích hoặc gián đoạn toàn bộ hoạt động sản xuất. Cụ thể, DN100 thể hiện kích thước danh nghĩa của đường ống, trong khi PN16 biểu thị cấp áp suất danh nghĩa. Hai thông số này thường đi song hành trên van, mặt bích và các phụ kiện kết nối. Chọn sai quy cách sẽ dẫn đến thiết bị không thể lắp đặt hoặc không chịu được áp lực thực tế của hệ thống.

PN16 DN100 là gì?

PN16 DN100 là quy cách thiết bị đường ống trong đó DN100 biểu thị kích thước danh nghĩa, còn PN16 biểu thị cấp áp suất danh nghĩa tương ứng. Quy cách này xuất hiện phổ biến trên các dòng van công nghiệp, mặt bích và phụ kiện đường ống.

• DN100 nghĩa là gì? DN là viết tắt của Diameter Nominal (đường kính danh nghĩa). Tuy nhiên, không nên hiểu DN100 luôn bằng chính xác 100 mm đường kính trong; kích thước thực tế phụ thuộc vào tiêu chuẩn ống và chiều dày thành ống. Trên thực tế, quy cách này thường được gọi phổ biến là ống 4 inch.

• PN16 nghĩa là gì? PN là viết tắt của Pressure Nominal, biểu thị cấp áp suất danh nghĩa 16 bar theo cách gọi thông dụng. Cần lưu ý không đánh đồng PN16 với áp suất làm việc tuyệt đối trong mọi điều kiện, bởi giới hạn chịu áp thực tế còn phụ thuộc vào vật liệu chế tạo, nhiệt độ lưu chất và tiêu chuẩn thiết kế của từng sản phẩm.

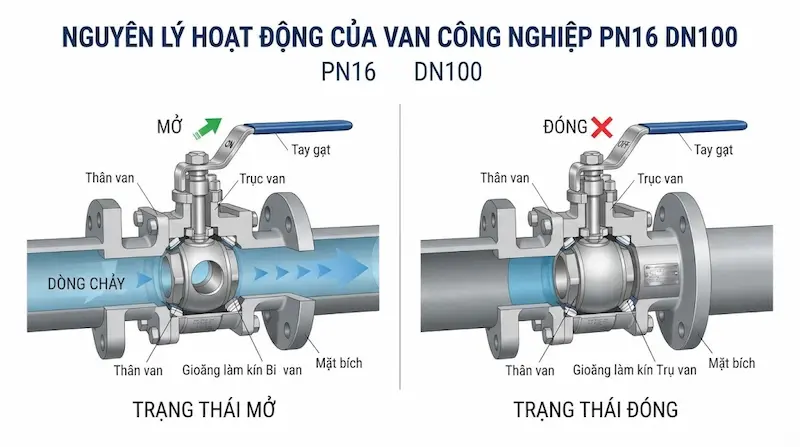

Nguyên lý và bản chất của PN16DN100

Thông số pn16dn100 không phải là tên gọi của một loại van đơn lẻ, mà là bộ thông số kỹ thuật kết nối dùng chung cho nhiều thiết bị khác nhau trong hệ thống đường ống:

• Các dạng thiết bị phổ biến: Van bướm, van bi, van cổng, van một chiều, mặt bích, khớp nối mềm và các phụ kiện đường ống khác.

• Mối quan hệ kỹ thuật: DN100 quyết định kích thước lắp ráp cơ khí, trong khi PN16 quy định khả năng chịu áp lực, kết hợp với chủng loại van để đảm bảo chức năng đóng ngắt hoặc điều tiết dòng chảy. Ví dụ, một chiếc van bướm DN100 PN16 chính là thiết bị có kích thước kết nối danh nghĩa DN100 và chịu được cấp áp suất tiêu chuẩn PN16.

Thông số kỹ thuật PN16DN100 cần quan tâm

Việc nắm bắt các thông số kỹ thuật cốt lõi giúp các kỹ sư dự án lựa chọn chính xác thiết bị, tránh những rủi ro không đáng có trong quá trình thi công.

Lưu ý kỹ thuật: Không nên áp dụng một mức áp suất hay nhiệt độ cố định cho mọi thiết bị pn16dn100. Luôn phải đối chiếu trực tiếp thông số trên catalogue của nhà sản xuất cho từng model cụ thể.

Kích thước PN16 DN100 có gì cần chú ý?

• Quy đổi hệ inch: Kích thước danh nghĩa DN100 được quy đổi thương mại tương đương khoảng 4 inch. Dù vậy, các thông số gia công cơ khí chi tiết như đường kính ngoài mặt bích, tâm lỗ bu-lông và số lượng lỗ sẽ tuân theo tiêu chuẩn kết nối cụ thể (như EN 1092-1 hoặc DIN PN16) mà sản phẩm áp dụng.

• Đồng bộ tiêu chuẩn: Khi lắp đặt van hoặc phụ kiện, kỹ thuật viên cần kiểm tra kỹ thông số khoảng cách lỗ bu-lông để tránh tình trạng lệch tâm, không siết kín được mối nối giữa mặt bích đường ống và thiết bị.

So sánh PN16DN100 với các quy cách phổ biến

• PN10 DN100 vs PN16DN100: Thiết bị PN16 có khả năng chịu áp lực định mức cao hơn (16 bar so với 10 bar). Không được mặc định thiết bị PN16 luôn thay thế trực tiếp cho hệ thống PN10 nếu kích thước tâm lỗ bu-lông mặt bích theo tiêu chuẩn khác biệt.

• PN16DN100 vs PN25 DN100: Cấp áp suất PN25 dành cho các đường ống áp lực cao hơn hẳn. Việc lắp nhầm thiết bị áp suất thấp vào hệ thống áp cao sẽ gây nứt vỡ, trong khi chọn thừa cấp áp sẽ lãng phí chi phí đầu tư.

• DN80 PN16 vs DN100 PN16: Hai quy cách này khác biệt chủ yếu ở kích thước danh nghĩa (đường ống DN80 nhỏ hơn DN100). Không bao giờ lựa chọn kích thước van chỉ dựa vào áp suất mà phải căn cứ hoàn toàn vào lưu lượng dòng chảy thực tế của tuyến ống.

Vì sao phải chọn đúng PN16DN100?

• Chọn sai DN: Dẫn đến thiết bị không khớp với đường kính thực tế của ống, gây rò rỉ tại điểm kết nối do DN100 không đồng nghĩa mọi thiết bị đều có đường kính trong chuẩn xác 100 mm.

• Chọn sai PN: Khiến thiết bị không đáp ứng được áp suất vận hành thực tế của hệ thống, tiềm ẩn nguy cơ nổ vỡ van, gây nguy hiểm cho con người và tài sản.

• Chọn sai tiêu chuẩn kết nối: Gây khó khăn lớn trong khâu lắp đặt, không thể xỏ bu-lông qua các lỗ mặt bích do lệch chuẩn giữa DIN, JIS hoặc ANSI.

• Chọn sai vật liệu: Làm giảm nhanh tuổi thọ thiết bị khi môi chất có tính ăn mòn cao, nhiệt độ quá lớn hoặc điều kiện môi trường ngoài trời khắc nghiệt.

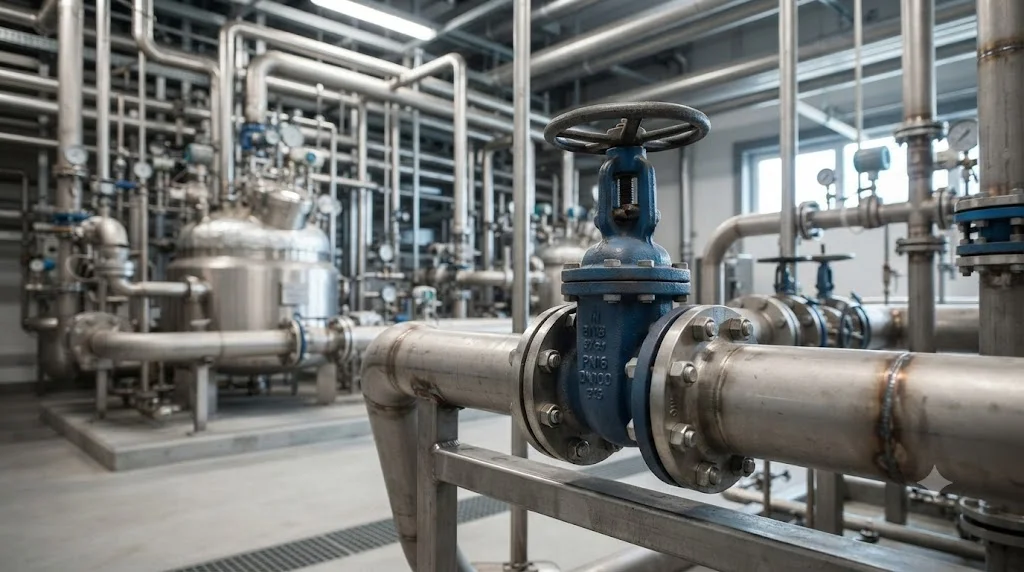

PN16DN100 được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các nhà máy nước sạch, hệ thống phân phối nước đô thị, trạm bơm tăng áp và các tuyến ống công nghiệp quy mô lớn.

• Hệ thống phòng cháy chữa cháy (PCCC): Xuất hiện phổ biến trên các tuyến ống chính cấp nước chữa cháy, trạm bơm PCCC. Cần lưu ý mọi thiết bị dùng cho PCCC phải đạt kiểm định chất lượng chuyên ngành.

• Hệ thống cơ điện công trình (HVAC): Kiểm soát dòng chảy tuần hoàn trong các hệ thống chiller, tháp giải nhiệt và đường ống công nghệ nhà máy.

Khi nào nên sử dụng PN16DN100?

• Khi tuyến ống công nghiệp của nhà máy có kích thước danh nghĩa đạt tiêu chuẩn DN100.

• Khi áp suất vận hành tối đa của hệ thống nằm trong giới hạn chịu tải của cấp áp suất PN16.

• Khi hệ thống yêu cầu các tiêu chuẩn kết nối mặt bích đồng bộ sẵn có.

• Khi nhiệt độ dòng chảy và tính chất hóa lý của môi chất tương thích hoàn toàn với vật liệu cấu thành van.

Không nên lựa chọn quy cách này nếu áp suất thực tế vượt ngưỡng chịu đựng của thiết bị hoặc kích thước thực tế của đường ống không khớp với tiêu chuẩn DN100.

Những sai lầm thường gặp khi chọn PN16 DN100

• Sai lầm 1: Nghĩ rằng DN100 luôn có đường kính chính xác tuyệt đối 100 mm, bỏ qua dung sai theo tiêu chuẩn chế tạo ống.

• Sai lầm 2: Mặc định PN16 luôn hoạt động an toàn ở mức 16 bar trong mọi điều kiện nhiệt độ cao mà không tra cứu giới hạn suy giảm áp suất của vật liệu.

• Sai lầm 3: Chỉ chú ý đến đường kính DN mà quên mất việc kiểm tra cấp áp suất PN, dẫn đến việc chọn nhầm thiết bị chịu áp kém.

• Sai lầm 4: Trộn lẫn các tiêu chuẩn mặt bích khác nhau (như kết hợp mặt bích chuẩn DIN với tiêu chuẩn JIS trên cùng một mối nối).

• Sai lầm 5: Chọn mua thiết bị chỉ dựa vào giá thành rẻ mà bỏ qua các yếu tố quan trọng như thương hiệu, xuất xứ, chứng chỉ chất lượng (CO-CQ) và tính tương thích với môi chất.

Cách chọn van hoặc phụ kiện PN16DN100 đúng kỹ thuật

1. Bước 1: Xác định chính xác kích thước danh nghĩa đường ống là DN100.

2. Bước 2: Đo đạc hoặc tra cứu áp suất vận hành thực tế của hệ thống để khẳng định việc dùng chuẩn PN16 là phù hợp.

3. Bước 3: Xác định rõ tính chất môi chất (nước, nước thải, khí nén, hóa chất nhẹ).

4. Bước 4: Xác định biên độ nhiệt độ làm việc tối đa của lưu chất trong đường ống.

5. Bước 5: Lựa chọn vật liệu thân van và gioăng làm kín phù hợp (gang cầu, inox 304, EPDM, PTFE...).

6. Bước 6: Kiểm tra kỹ tiêu chuẩn kết nối mặt bích của hệ thống hiện hữu (DIN/EN, JIS, ANSI).

7. Bước 7: Đối chiếu toàn bộ thông số với catalogue kỹ thuật của hãng sản xuất trước khi quyết định đặt hàng.

Checklist trước khi đặt mua PN16DN100

• Kích thước DN100 khớp hoàn toàn với đường ống thực tế.

• Cấp áp suất PN16 đáp ứng đúng yêu cầu áp lực hệ thống.

• Tiêu chuẩn mặt bích đồng bộ với hệ thống đường ống sẵn có.

• Vật liệu chế tạo tương thích tuyệt đối với môi chất lưu chất.

• Giới hạn nhiệt độ làm việc nằm trong vùng cho phép của thiết bị.

• Lựa chọn đúng chủng loại van hoặc phụ kiện theo mục đích sử dụng.

• Kích thước không gian lắp đặt đáp ứng thực tế công trường.

• Có đầy đủ catalogue và thông số kỹ thuật từ nhà cung cấp.

• Nguồn gốc xuất xứ rõ ràng, có đầy đủ chứng chỉ chất lượng CO-CQ.

Câu hỏi thường gặp về PN16DN100

PN16 DN100 là gì?

Đây là quy cách kỹ thuật phổ biến trong hệ thống đường ống, trong đó DN100 biểu thị kích thước danh nghĩa và PN16 biểu thị cấp áp suất danh nghĩa của thiết bị.

DN100 tương đương bao nhiêu inch?

Kích thước danh nghĩa DN100 thường được quy đổi thương mại tương đương khoảng 4 inch, tuy nhiên kích thước cơ khí chi tiết cần đối chiếu theo tiêu chuẩn chế tạo ống cụ thể.

PN16DN100 chịu được bao nhiêu bar?

Thông số PN16 biểu thị cấp áp suất danh nghĩa 16 bar ở điều kiện thường, tuy nhiên áp suất làm việc thực tế cho phép sẽ thay đổi tùy thuộc vào nhiệt độ và vật liệu chế tạo sản phẩm.

PN16DN100 có những loại van nào?

Quy cách này được áp dụng cho rất nhiều dòng thiết bị như van bướm, van cổng, van bi, van một chiều , mặt bích và các loại phụ kiện nối ống công nghiệp.

Có thể thay PN10 DN100 bằng PN16DN100 không?

Không nên mặc định thay thế trực tiếp. Cần kiểm tra kỹ kích thước tâm lỗ bulông, tiêu chuẩn kết nối mặt bích và không gian lắp đặt thực tế của hệ thống trước khi quyết định thay thế.

PN16 DN100 – Chọn đúng quy cách để hệ thống vận hành ổn định

Việc nắm vững các thông số kỹ thuật của pn16 dn100 giúp kỹ sư và nhà đầu tư làm chủ hoàn toàn quá trình thiết kế, lắp đặt hệ thống đường ống. Sự đồng bộ giữa kích thước DN100, cấp áp suất PN16, vật liệu và tiêu chuẩn kết nối chính là chìa khóa vàng bảo đảm sự an toàn, chống rò rỉ và tối ưu hóa chi phí vận hành lâu dài cho toàn bộ dự án.
