Hướng dẫn toàn diện về ss butterfly valve: Phân loại, Tiêu chuẩn kỹ thuật và Cách lựa chọn chuẩn xác

Trong hệ thống đường ống công nghiệp hiện đại, van bướm được sử dụng cực kỳ phổ biến nhờ thiết kế gọn gàng, trọng lượng tương đối nhẹ và khả năng đóng mở nhanh chóng. Tuy nhiên, khi môi chất có tính ăn mòn hoặc hệ thống yêu cầu vật liệu cao cấp, việc lựa chọn van bướm thông thường không còn đáp ứng được tiêu chuẩn vận hành. Đây là lúc ss butterfly valve trở thành sự quan tâm hàng đầu của các kỹ sư và chủ đầu tư.

Để tránh những sai lầm tốn kém trong quá trình mua sắm và lắp đặt, việc nắm rõ bản chất ss butterfly valve là gì, sự khác biệt giữa SS304 và SS316, cũng như các tiêu chuẩn kỹ thuật cốt lõi là điều kiện tiên quyết để tối ưu hóa hiệu suất toàn hệ thống.

SS Butterfly Valve – giải pháp van bướm cho hệ thống yêu cầu chống ăn mòn

Việc sử dụng sai vật liệu van trong môi trường hóa chất, nước biển hoặc đường ống áp lực cao có thể dẫn đến hiện tượng ăn mòn thủng thân, rò rỉ lưu chất và gây gián đoạn toàn bộ dây chuyền sản xuất. Do đó, việc trang bị kiến thức chuyên sâu về van bướm stainless steel trước khi đầu tư lắp đặt là bước đi chiến lược giúp bảo vệ toàn bộ mạng lưới đường ống khỏi các sự cố tốn kém.

SS Butterfly Valve là gì?

SS butterfly valve là dòng van bướm sử dụng thép không gỉ (stainless steel – SS) cho các bộ phận chính như thân van, đĩa van hoặc trục van tùy theo cấu hình sản phẩm. Van vận hành bằng một đĩa van xoay quanh trục cố định để kiểm soát, điều tiết hoặc chặn dòng chảy chất lỏng, khí trong đường ống.

Cần làm rõ các thành phần cấu tạo và thuật ngữ kỹ thuật:

• SS = Stainless Steel (Thép không gỉ).

• Butterfly valve = Van bướm.

• SS butterfly valve = Van bướm inox.

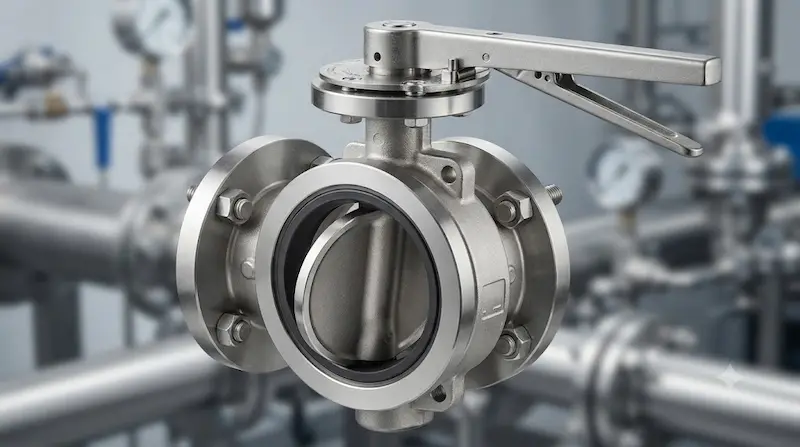

Nguyên lý hoạt động của Van bướm inox

Cơ chế vận hành của Van bướm inox dựa trên sự chuyển động xoay góc của đĩa van bên trong dòng chảy. Thiết kế tối ưu này giúp thiết bị duy trì kết cấu gọn nhẹ nhưng vẫn đáp ứng tốt các yêu cầu kiểm soát lưu chất.

Các trạng thái làm việc tiêu chuẩn:

• Khi mở van: Đĩa van xoay gần như song song với hướng dòng chảy, tạo ra tiết diện lưu thông lớn nhất cho phép môi chất đi qua dễ dàng.

• Khi đóng van: Đĩa van xoay một góc khoảng 90 độ, đặt vuông góc với dòng chảy và bịt kín hoàn toàn đường ống.

• Khi điều tiết lưu lượng: Đĩa van được giữ cố định ở một góc nghiêng trung gian để thu hẹp tiết diện dòng chảy.

Hệ thống truyền động đi kèm rất linh hoạt để phù hợp với từng quy mô công trình:

• Tay gạt (Lever): Dùng cho các đường ống nhỏ, thao tác đóng mở nhanh bằng tay.

• Tay quay hộp số (Gear box): Dùng cho ống lớn, giúp giảm lực siết khi vận hành.

• Bộ truyền động khí nén (Pneumatic actuator): Dùng cho hệ thống tự động hóa phản ứng nhanh.

• Bộ truyền động điện (Electric actuator): Dùng cho điều khiển từ xa tự động hóa cao.

Các loại Van bướm inox phổ biến

Việc phân loại Van bướm inox thường dựa trên kiểu kết nối đường ống và cơ cấu điều khiển thực tế để đảm bảo tính linh hoạt khi thi công.

• Wafer Van bướm inox: Thiết kế thân mỏng, kẹp trực tiếp giữa hai mặt bích đường ống, trọng lượng nhẹ và tiết kiệm không gian, chuyên dùng cho hệ thống nước và HVAC.

• Lug Van bướm inox: Thân van được đúc các tai ren (lug) bắt bu-lông riêng biệt, cho phép tháo rời một bên đường ống mà không làm rò rỉ lưu chất ở phía còn lại, cực kỳ thuận tiện khi bảo trì.

• Flanged Van bướm inox: Thiết kế hai đầu có mặt bích đúc liền thân, tạo độ chắc chắn tuyệt đối, thường gặp trong các hệ thống công nghiệp nặng.

• Manual Van bướm inox: Vận hành thủ công bằng tay gạt hoặc hộp số vô lăng.

• Automatic Van bướm inox: Tích hợp bộ truyền động điện hoặc khí nén để điều khiển tự động.

SS304 và SS316 Butterfly Valve khác nhau thế nào?

Lựa chọn giữa mác thép SS304 và SS316 là yếu tố quyết định độ bền lâu dài của Van bướm inox trong môi trường vận hành thực tế.

Sự khác biệt cốt lõi nằm ở nguyên tố Molypden trong cấu trúc SS316 giúp tăng cường khả năng chống ăn mòn cục bộ. Tuy nhiên, không có loại vật liệu nào chịu được mọi loại hóa chất; người dùng vẫn phải đối chiếu nồng độ, nhiệt độ và thời gian tiếp xúc thực tế của môi chất.

Thông số Van bướm inox cần kiểm tra trước khi mua

Trước khi đưa ra quyết định mua sắm, các kỹ sư cần đối chiếu kỹ lưỡng danh mục thông số kỹ thuật chi tiết của Van bướm inox:

1. Kích thước danh nghĩa: Đảm bảo phù hợp với quy cách đường ống từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 đến DN300 và các khổ lớn hơn.

2. Áp suất định mức (Pressure Rating): Kiểm tra khả năng chịu áp của van theo chuẩn PN10, PN16, PN25 hoặc Class 150, Class 300. Không được mặc định mọi sản phẩm đều chịu được cùng một mức áp suất.

3. Vật liệu cấu thành chi tiết: Kiểm tra rõ vật liệu của từng bộ phận gồm thân (body), đĩa van (disc), trục van (stem) và đặc biệt là vòng đệm làm kín (seat) như EPDM, PTFE hay Viton.

4. Kiểu kết nối: Xác định rõ van dạng Wafer, Lug hay Flanged để khớp hoàn toàn với mặt bích trên hệ thống ống.

5. Nhiệt độ làm việc: Giới hạn nhiệt độ tối đa phụ thuộc đồng thời vào vật liệu thân van, ghế làm kín và tính chất lưu chất.

6. Phương thức điều khiển: Lựa chọn tay gạt, hộp số, mô-tơ điện hoặc khí nén tùy vào mức độ tự động hóa của công trình.

7. Tiêu chuẩn kỹ thuật: Đối chiếu tiêu chuẩn thiết kế, khoảng cách mặt bích và tiêu chuẩn kiểm tra áp lực từ catalogue nhà sản xuất.

Vì sao nên chọn Van bướm inox thay vì van bướm vật liệu thông thường?

Việc đầu tư dòng Van bướm inox thay vì các loại van gang bọc sơn hoặc thép carbon thông thường mang lại những giá trị kỹ thuật dài hạn rõ rệt:

• Khả năng chống ăn mòn vượt trội: Hợp kim thép không gỉ giúp bảo vệ thân van trước sự tấn công của độ ẩm, nước cứng và nhiều loại hóa chất công nghiệp.

• Độ bền cơ học cao: Duy trì tuổi thọ vận hành ổn định trong nhiều năm liền dưới các điều kiện tải trọng khắc nghiệt.

• Đáp ứng tiêu chuẩn vệ sinh: Bề mặt inox nhẵn mịn, không bám cặn, rất phù hợp cho ngành thực phẩm, đồ uống và dược phẩm.

• Tối ưu chi phí vòng đời: Dù chi phí đầu tư ban đầu cao hơn van gang, nhưng việc sử dụng Van bướm inox giúp giảm thiểu tối đa chi phí bảo trì, thay thế và tránh rủi ro dừng hệ thống đột ngột.

So sánh Van bướm inox với các loại van khác

Tuy sở hữu nhiều ưu điểm, Van bướm inox không phải là lựa chọn tốt nhất cho mọi tình huống. Nếu hệ thống yêu cầu điều tiết lưu lượng cực kỳ tinh vi ở các góc mở nhỏ, van cầu (globe valve) sẽ là phương án phù hợp hơn.

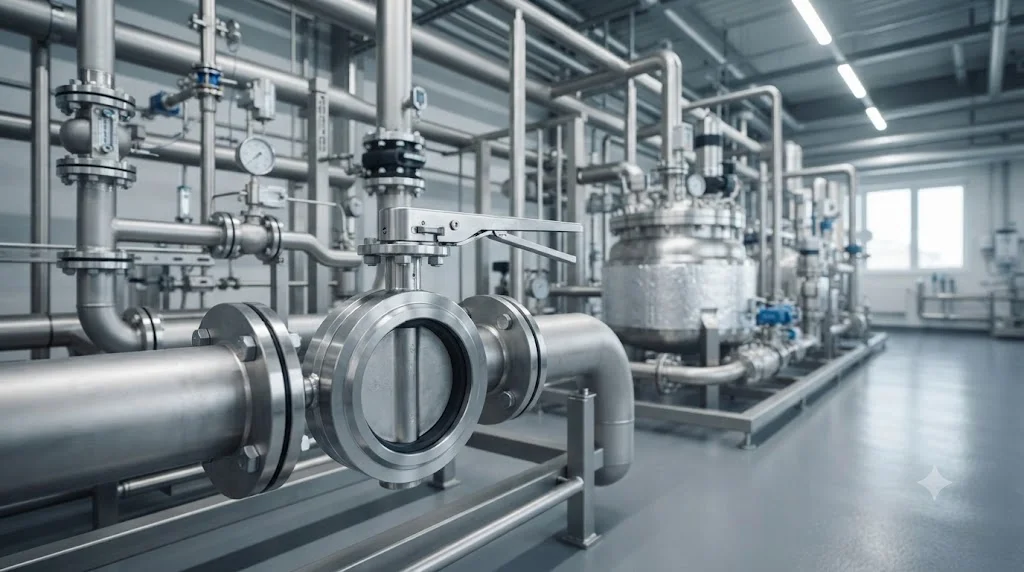

SS Butterfly Valve được sử dụng ở đâu?

• Hệ thống cấp và xử lý nước: Ứng dụng rộng rãi trong các nhà máy nước sạch, trạm xử lý nước thải công nghiệp và hệ thống lọc nước RO công suất lớn.

• Hệ thống hóa chất: Lắp đặt tại các đường ống dẫn dung dịch hóa chất loãng hoặc môi trường có tính ăn mòn trung bình.

• Ngành thực phẩm và đồ uống: [chèn link: van vi sinh công nghiệp] Các dây chuyền sản xuất đòi hỏi vật liệu inox không thôi nhiễm, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

• Ngành dược phẩm: Phục vụ cho hệ thống nước tinh khiết (WFI) và các đường ống công nghệ yêu cầu độ sạch cao.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh và nước nóng trung tâm trong các tòa nhà thương mại lớn.

• Hệ thống khí công nghiệp: Vận hành an toàn trên các tuyến khí nén và khí kỹ thuật theo đúng tiêu chuẩn áp suất.

Khi nào nên sử dụng Van bướm inox?

Các trường hợp kỹ sư nên ưu tiên đưa Van bướm inox vào thiết kế thi công:

• Đường ống yêu cầu bắt buộc sử dụng vật liệu inox toàn phần hoặc từng phần.

• Môi trường vận hành có nguy cơ ăn mòn cao hơn so với ống thép thông thường.

• Hệ thống yêu cầu tiêu chuẩn vệ sinh khắt khe như thực phẩm, nước uống.

• Tuyến ống kích thước lớn (từ DN50 trở lên) đòi hỏi thiết bị van gọn nhẹ, không chiếm nhiều không gian.

• Nhu cầu đóng mở nhanh chóng bằng tay hoặc hệ thống tự động hóa.

Tuy nhiên, không nên quyết định mua ngay chỉ vì thấy nhãn "SS". Nếu hệ thống vận hành hóa chất đậm đặc, axit mạnh hoặc môi trường chloride đặc biệt, cần tra cứu kỹ bảng tương thích vật liệu (compatibility chart) trước khi đặt hàng.

7 sai lầm thường gặp khi chọn SS Butterfly Valve

• Hiểu nhầm Van bướm inox luôn đồng nghĩa với inox 304 trong mọi trường hợp mua sắm.

• Chỉ lựa chọn van dựa vào đường kính DN mà bỏ qua thông số áp lực định mức PN/Class.

• Không xác định rõ kiểu kết nối wafer, lug hay flanged khiến van không lắp vừa mặt bích đường ống.

• Chỉ kiểm tra chất liệu thân van mà bỏ qua vật liệu chế tạo đĩa van và vòng đệm seat bên trong.

• Không đánh giá đúng nhiệt độ làm việc thực tế của môi chất so với giới hạn chịu nhiệt của gioăng van.

• Lạm dụng van bướm để điều tiết lưu lượng liên tục ở góc mở nhỏ trong thời gian dài gây mòn đĩa van.

• Mua sản phẩm giá rẻ trôi nổi không rõ nguồn gốc, thiếu chứng chỉ xuất xứ CO-CQ và MTC vật liệu.

Cách chọn Van bướm inox phù hợp cho hệ thống

Quy trình 7 bước chuẩn xác giúp kỹ sư lựa chọn thiết bị tối ưu:

1. Bước 1: Xác định rõ tính chất môi chất (nước, hóa chất, khí, thực phẩm).

2. Bước 2: Xác định chính xác kích thước đường ống (DN/NPS tương ứng).

3. Bước 3: Xác định áp suất làm việc tối đa của toàn hệ thống (PN10, PN16, Class 150...).

4. Bước 4: Xác định biên độ nhiệt độ vận hành của lưu chất.

5. Bước 5: Lựa chọn mác vật liệu phù hợp (SS304 cho môi trường thông thường, SS316 cho môi trường chống ăn mòn cao).

6. Bước 6: Chọn kiểu kết nối phù hợp (Wafer, Lug hoặc Flanged).

7. Bước 7: Chọn phương thức điều khiển vận hành (Tay gạt, hộp số, khí nén, điện).

Trước khi đặt hàng, luôn đối chiếu kỹ catalogue, thông số áp suất - nhiệt độ (pressure-temperature rating) và vật liệu seat của nhà sản xuất.

Checklist Van bướm inox trước khi đặt mua

Câu hỏi thường gặp về Van bướm inox

SS Butterfly Valve là gì?

Đây là dòng van bướm sử dụng vật liệu thép không gỉ (stainless steel) cho các bộ phận chính, ứng dụng cơ chế đĩa xoay để điều tiết dòng chảy với khả năng chống ăn mòn hiệu quả.

Van bướm inox có phải van bướm inox 304 không?

Không nhất thiết. "SS" là tên viết tắt chung của thép không gỉ, do đó sản phẩm có thể làm từ các cấp mác khác nhau như SS304, SS316 hoặc SS316L tùy theo mã hàng của nhà sản xuất.

Nên chọn SS304 hay SS316 Butterfly Valve?

SS304 thích hợp cho hệ thống cấp nước và môi trường thông thường. SS316 được ưu tiên khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn, đặc biệt trong môi trường muối hoặc hóa chất nhẹ.

Van bướm inox Wafer và Lug khác nhau thế nào?

Dạng Wafer được kẹp gọn gàng giữa hai mặt bích đường ống, trong khi dạng Lug tích hợp các tai ren giúp tháo lắp đường ống linh hoạt hơn khi cần bảo trì hệ thống.

Van bướm inox có dùng cho hóa chất được không?

Có thể dùng trong một số hệ thống hóa chất phù hợp, nhưng cần kiểm tra kỹ tính tương thích hóa học giữa dung dịch, vật liệu thân và vòng đệm seat trước khi lắp đặt.

Van bướm inox – chọn đúng vật liệu, đúng cấu hình

Việc đầu tư ss butterfly valve đòi hỏi sự cân nhắc kỹ lưỡng dựa trên các yếu tố cốt lõi: vật liệu thép không gỉ không chỉ có một mác duy nhất, sự khác biệt giữa SS304 và SS316 quyết định độ bền, các kiểu kết nối Wafer, Lug hay Flanged đáp ứng từng không gian thi công, và việc lựa chọn bắt buộc phải dựa trên thông số thực tế về môi chất, áp suất, nhiệt độ.
