Hướng dẫn chọn và lắp đặt van 1 chiều d40 chuẩn kỹ thuật cho hệ thống đường ống

Trong hệ thống cấp nước, máy bơm hoặc đường ống công nghiệp, dòng nước cần di chuyển theo một hướng nhất định để đảm bảo hiệu suất vận hành. Khi máy bơm dừng hoạt động đột ngột hoặc áp suất trong hệ thống thay đổi, nước có thể chảy ngược về nguồn. Hiện tượng này có thể gây mất áp suất, ảnh hưởng trực tiếp đến tuổi thọ máy bơm, làm dòng nước đảo chiều đột ngột, tăng nguy cơ va đập thủy lực và làm hệ thống vận hành không ổn định.

Giải pháp tối ưu cho vấn đề này chính là sử dụng van 1 chiều d40, thiết bị cơ khí chuyên dụng cho phép dòng nước đi theo một chiều duy nhất và hạn chế hoàn toàn dòng chảy ngược. Tuy nhiên, câu hỏi đặt ra là: “D40 có phải DN40 không? Van 1 chiều có những loại nào và nên chọn loại nào cho hệ thống của bạn?”

Van 1 chiều D40 là gì và vì sao được sử dụng trong đường ống?

Hệ thống đường ống dân dụng và công nghiệp luôn đòi hỏi tính ổn định và an toàn dòng chảy tuyệt đối. Khi máy bơm ngắt đột ngột, cột nước chịu trọng lực sẽ ép ngược lại cánh bơm nếu thiếu thiết bị bảo vệ. Việc trang bị van 1 chiều giúp bảo vệ toàn bộ mạng lưới, duy trì cột áp ổn định, ngăn ngừa triệt để hiện tượng búa nước và kéo dài tuổi thọ cho các thiết bị vận hành phía sau.

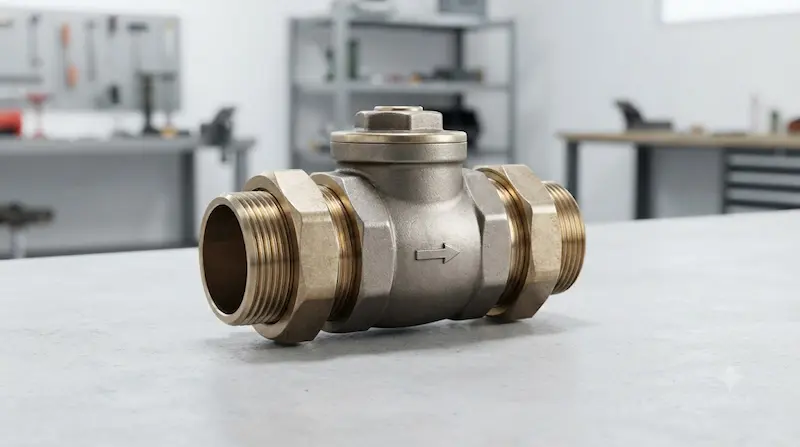

Van 1 chiều D40 là gì?

Van 1 chiều d40 là loại van một chiều được thiết kế cho hệ thống đường ống có kích thước khoảng D40, có chức năng cho phép dòng chất lỏng đi theo một hướng và ngăn hoặc hạn chế dòng chảy ngược. Van thường hoạt động tự động nhờ chênh lệch áp suất của dòng chảy mà không cần tác động thủ công từ con người.

Trong đó, thuật ngữ "van 1 chiều" biểu thị chức năng kiểm soát hướng chảy, còn "D40" đại diện cho cách xác định quy cách kích thước đường ống tương ứng. Lưu ý rằng D40 không nên được hiểu đơn giản là mọi loại van đều có đường kính ngoài chính xác tuyệt đối 40 mm, mà cần xem xét quy cách DN, tiêu chuẩn kết nối và kích thước thực tế của sản phẩm.

D40 có phải DN40 không?

Quy cách D40 và DN40 thường được sử dụng để chỉ kích thước tương đương khoảng 40 mm trong thực tế thương mại và thi công. Tuy nhiên, ký hiệu D (đường kính ngoài ống nhựa) và DN (đường kính danh nghĩa hệ thống) không phải lúc nào cũng đồng nhất về mặt kỹ thuật gia công. Khi tiến hành thay thế hoặc lắp mới van, thợ kỹ thuật cần kiểm tra kỹ kích thước thực tế và tiêu chuẩn kết nối thay vì chỉ dựa vào tên gọi van 1 chiều.

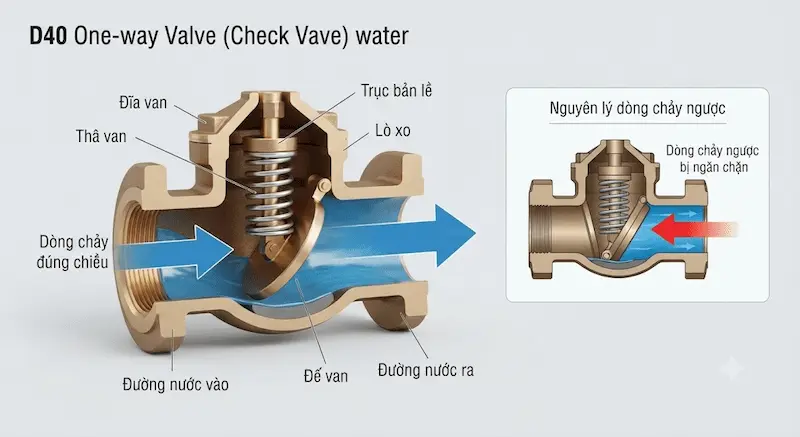

Nguyên lý hoạt động của van 1 chiều

Cơ chế vận hành của van dựa hoàn toàn vào động lực học chất lỏng, chia thành hai trạng thái chính:

• Khi nước chảy đúng chiều: Áp suất đầu vào tác động trực tiếp lên bộ phận đóng mở khiến đĩa van hoặc bi van mở ra, tạo khoảng trống cho nước lưu thông thuận lợi.

• Khi nước chảy ngược: Áp suất phía sau van lớn hơn đẩy bộ phận đóng mở trở về vị trí đóng chặt, ngăn không cho dòng nước quay ngược lại nguồn.

Van tự động đóng nhờ sự kết hợp của chênh lệch áp suất, trọng lực, lực đàn hồi lò xo hoặc chuyển động cơ học của bộ phận làm kín tùy theo thiết kế. Cần lưu ý rằng van 1 chiều không phải là van khóa dòng thông thường; thiết bị này không dùng để đóng mở thủ công mà hoạt động tự động 100% dựa vào dòng chảy.

Các loại van 1 chiều D40 phổ biến

Van 1 chiều lá lật D40

• Đặc điểm: Đĩa van thiết kế dạng lá lật gắn với bản lề. Dòng nước thuận đẩy đĩa mở lên, khi dòng chảy đảo chiều, trọng lực đẩy đĩa quay về vị trí đóng.

• Ưu điểm: Cấu tạo tương đối đơn giản, phù hợp với nhiều hệ thống nước dân dụng và có đa dạng vật liệu chế tạo.

Van 1 chiều lò xo D40

• Đặc điểm: Sử dụng lực đàn hồi của lò xo để hỗ trợ đưa đĩa van về vị trí đóng cực nhanh.

• Ưu điểm: Tốc độ đóng nhanh, thiết kế gọn gàng, có thể lắp đặt linh hoạt ở nhiều góc độ tùy model.

Van 1 chiều bi D40

• Đặc điểm: Sử dụng viên bi di động làm bộ phận đóng mở chính, thường gặp trong các hệ thống cấp nước, máy bơm, nước thải và chất lỏng công nghiệp nhẹ.

Van 1 chiều nhựa D40

• Đặc điểm: Chế tạo từ nhựa PVC, CPVC hoặc vật liệu nhựa kỹ thuật tương thích.

• Ưu điểm: Trọng lượng nhẹ, chống ăn mòn hóa học xuất sắc, lý tưởng cho hệ thống xử lý nước và hóa chất lỏng.

Van 1 chiều inox D40

• Đặc điểm: Sử dụng chất liệu inox cao cấp, phù hợp cho môi trường yêu cầu độ bền cơ học cao, chống ăn mòn tuyệt đối và tiêu chuẩn vệ sinh khắt khe.

Thông số van 1 chiều cần kiểm tra trước khi mua

1. Kích thước: Kiểm tra chính xác thông số D40, DN40, hệ inch tương ứng và đường kính kết nối thực tế trên đường ống.

2. Vật liệu: Các lựa chọn phổ biến gồm đồng thau, inox 304, inox 316, gang, gang cầu và nhựa PVC/CPVC.

3. Áp suất làm việc: Đảm bảo mức áp suất chịu tải định mức của van phù hợp với hệ thống, ví dụ PN10, PN16, PN25 hoặc các tiêu chuẩn Class quốc tế.

4. Kiểu kết nối: Kiểm tra kết nối ren trong, mặt bích, rắc co, socket dán keo hoặc dạng wafer tùy thuộc vào thiết kế đường ống hiện hữu.

5. Nhiệt độ làm việc: Đặc biệt lưu ý khi hệ thống vận chuyển nước nóng, nước lạnh hoặc các dòng môi chất có nhiệt độ cao.

6. Môi chất sử dụng: Không mặc định mọi loại van 1 chiều đều dùng được cho nước sạch, nước thải, hóa chất, dầu hay khí; cần kiểm tra tính tương thích hóa học của vật liệu gioăng và thân van.

So sánh các loại van 1 chiều D40 phổ biến

• Lá lật D40: Phù hợp khi cần thiết kế phổ biến, lưu lượng dòng chảy thuận tốt và tổn thất áp suất thấp.

• Lò xo D40: Phù hợp khi hệ thống đòi hỏi tốc độ đóng nhanh để triệt tiêu hiện tượng búa nước.

• Bi D40: Đáng cân nhắc cho những hệ thống có yêu cầu kết cấu đặc thù, xử lý nước thải hoặc chất lỏng có cặn nhẹ.

Cách chọn van 1 chiều phù hợp với đường ống

Quá trình lựa chọn thiết bị chuẩn xác được tối ưu qua quy trình 6 bước sau:

• Bước 1: Xác định đường kính đường ống: Kiểm tra thông số D40, DN40 và kích thước thực tế của ống hiện tại.

• Bước 2: Xác định kiểu kết nối: Xem xét đường ống đang dùng kết nối ren, mặt bích hay socket để chọn model van 1 chiều tương thích tuyệt đối.

• Bước 3: Xác định áp suất làm việc: Tra cứu áp suất thực tế của bơm hoặc hệ thống (PN10, PN16) để chọn van chịu lực an toàn.

• Bước 4: Xác định vật liệu phù hợp: Nước sạch dùng đồng, inox hoặc nhựa; môi trường ăn mòn cân nhắc inox hoặc vật liệu kháng hóa chất chuyên dụng.

• Bước 5: Xác định vị trí lắp đặt: Kiểm tra không gian nằm ngang, thẳng đứng và chiều chuyển động của dòng chảy.

• Bước 6: Kiểm tra lưu lượng dòng chảy: Đảm bảo kích thước thông thủy của van đáp ứng đủ lưu lượng nước qua ống, tránh tình trạng thắt cổ chai gâyụt áp.

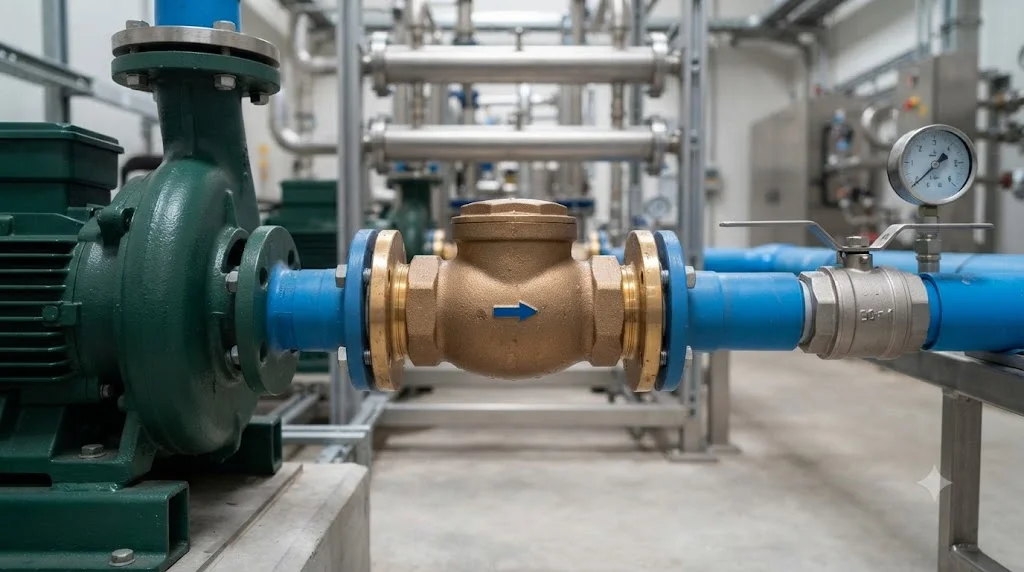

Van 1 chiều được sử dụng ở đâu?

• Hệ thống cấp nước: Dùng để kiểm soát dòng nước sạch di chuyển theo một hướng cố định trong các tòa nhà, khu dân cư.

• Hệ thống máy bơm nước: Hạn chế nước chảy ngược khi máy bơm dừng, giữ mồi nước liên tục cho lần khởi động tiếp theo.

• Hệ thống bồn chứa: Kiểm soát chặt chẽ lưu lượng nước ra vào giữa bể chứa và đường ống phân phối.

• Hệ thống tăng áp: Giúp hạn chế dòng chảy ngược giữa các khu vực áp suất chênh lệch trong mạng lưới.

• Đường ống công nghiệp: Ứng dụng rộng rãi trong các đường ống nước làm mát (cooling water), nước quá trình (process water) và nước dịch vụ (utility water).

• Hệ thống nước thải: Sử dụng dòng van bi hoặc thiết kế chuyên dụng chịu cặn bẩn tốt.

7 sai lầm khi chọn và lắp van 1 chiều D40

• Sai lầm 1: Nghĩ D40 luôn giống DN40. Bỏ qua việc đo đạc kích thước thực tế dẫn đến sai lệch tiêu chuẩn ren hoặc mặt bích.

• Sai lầm 2: Chỉ chọn theo đường kính ống. Bỏ qua các thông số quan trọng về áp suất, lưu lượng và kiểu kết nối.

• Sai lầm 3: Lắp ngược chiều dòng chảy. Đây là lỗi cơ bản khiến van bị chặn cứng, nước không thể lưu thông qua hệ thống.

• Sai lầm 4: Chọn sai vật liệu. Sử dụng vật liệu không tương thích với môi chất dẫn đến ăn mòn nhanh chóng.

• Sai lầm 5: Không kiểm tra hướng lắp (orientation). Lắp sai phương nằm ngang hoặc thẳng đứng khiến đĩa van không tự động hồi về vị trí cũ được.

• Sai lầm 6: Không vệ sinh đường ống trước khi lắp. Cặn bẩn, xỉ hàn tồn đọng làm kẹt đĩa van hoặc làm hở bề mặt gioăng làm kín.

• Sai lầm 7: Chỉ quan tâm đến giá thành rẻ. Mua sản phẩm kém chất lượng, sai thông số kỹ thuật gây tốn kém chi phí sửa chữa và thay thế về sau.

Checklist lắp đặt van 1 chiều đúng cách

Trước khi lắp

• Kiểm tra quy cách D40/DN40 của hệ thống.

• Kiểm tra kích thước kết nối thực tế.

• Kiểm tra định mức áp suất (pressure rating).

• Kiểm tra vật liệu chế tạo van.

• Kiểm tra kiểu kết nối ren hoặc mặt bích.

• Kiểm tra kỹ mũi tên hướng dòng chảy trên thân van.

• Kiểm tra vị trí lắp đặt nằm ngang hay thẳng đứng.

• Vệ sinh sạch sẽ toàn bộ lòng đường ống.

Trong khi lắp

• Lắp đặt van đúng chiều mũi tên chỉ dẫn dòng chảy.

• Đảm bảo bề mặt kết nối ren hoặc bích sạch sẽ, không bám cặn.

• Kiểm tra độ khít của gioăng làm kín.

• Không siết ren quá mức làm nứt vỡ chân ren.

• Cố định đường ống chắc chắn, không để đường ống tạo lực cơ học bất thường đè nặng lên thân van.

Sau khi lắp

• Vận hành thử hệ thống và kiểm tra rò rỉ tại các mối nối.

• Kiểm tra áp suất vận hành đầu ra.

• Theo dõi lưu lượng dòng nước qua van.

• Kiểm tra xem van có đóng kín hoàn toàn khi dòng chảy đảo chiều hay không.

Câu hỏi thường gặp về van 1 chiều

Van 1 chiều D40 là gì?

Van 1 chiều là loại van được sử dụng trên đường ống có kích thước khoảng D40 để cho phép dòng chất lỏng đi theo một hướng và hạn chế dòng chảy ngược. Van thường tự động đóng/mở dựa trên chênh lệch áp suất.

D40 có phải DN40 không?

D40 và DN40 thường được dùng để mô tả kích thước tương ứng trong thực tế thương mại, nhưng không nên mặc định chúng hoàn toàn giống nhau trong mọi tiêu chuẩn kỹ thuật. Khi mua van cần kiểm tra kích thước kết nối và thông số thực tế.

Van 1 chiều có những loại nào?

Các chủng loại phổ biến bao gồm van 1 chiều lá lật, van 1 chiều lò xo, van 1 chiều bi, van nhựa và van inox, được phân loại dựa trên cơ cấu chuyển động và vật liệu chế tạo.

Van 1 chiều dùng cho nước nóng được không?

Có thể, nếu vật liệu thân van, đĩa van và gioăng làm kín đáp ứng được mức nhiệt độ làm việc thực tế của hệ thống. Người dùng không nên lựa chọn chỉ dựa vào kích thước D40.

Làm sao chọn van 1 chiều phù hợp?

Bạn cần xác định đồng thời kích thước đường ống, áp suất làm việc, lưu lượng dòng chảy, vật liệu, tính chất môi chất, kiểu kết nối và hướng lắp đặt trước khi đưa ra quyết định mua hàng.

Van 1 chiều – Chọn đúng loại để hệ thống hoạt động ổn định

Thiết bị van 1 chiều D40 đóng vai trò vô cùng quan trọng trong việc kiểm soát hướng chảy, bảo vệ máy bơm và duy trì sự ổn định cho toàn bộ mạng lưới đường ống. Việc nắm vững cấu tạo, phân loại các dòng van như lá lật, lò xo, bi, nhựa hay inox sẽ giúp bạn đưa ra giải pháp kỹ thuật tối ưu. Tuyệt đối không chọn van chỉ dựa vào tên gọi kích thước, mà cần xét đồng thời các yếu tố DN, áp suất, lưu lượng, vật liệu và kiểu kết nối, đồng thời tuân thủ nghiêm ngặt quy trình lắp đặt đúng chiều dòng chảy.
