Nối Ren Ngoài 27: Hướng Dẫn Kỹ Thuật Lựa Chọn, Phân Loại Và Lắp Đặt Chuẩn Xác

Trong quá trình thi công, lắp đặt hoặc sửa chữa hệ thống đường ống nước, việc kết nối đường ống với các loại van, vòi, thiết bị đo hoặc phụ kiện có đầu ren trong là nhu cầu vô cùng thiết yếu. Khi tìm kiếm linh kiện liên kết này, nối ren ngoài phi 27 là từ khóa phổ biến được nhiều thợ kỹ thuật và chủ đầu tư quan tâm.

Tuy nhiên, thực tế mua sắm thường gặp nhiều khó khăn khi người dùng chưa hiểu rõ con số "27" biểu thị cho điều gì. Việc nhầm lẫn giữa phi 27, quy cách DN20, hệ 3/4 inch hay chọn sai chuẩn ren (như BSP và NPT), sai vật liệu và áp suất làm việc sẽ dẫn đến hệ lụy mối nối bị rò rỉ áp lực, gãy ren hoặc không thể lắp khớp với thiết bị. Bài viết dưới đây sẽ phân tích chi tiết toàn diện từ cấu tạo, thông số cho đến phương pháp lựa chọn chuẩn kỹ thuật.

Nối ren ngoài phi 27 dùng để làm gì?

Khi bắt tay vào lắp đặt một đoạn đường ống yêu cầu khả năng tháo lắp linh hoạt với van, vòi hoặc thiết bị phụ trợ có ren trong, việc lựa chọn phụ kiện chuyển tiếp là bắt buộc. Rất nhiều người dùng tìm kiếm từ khóa nối ren ngoài phi 27 nhưng lại bối rối trước hàng loạt sản phẩm có tên gọi và kiểu dáng gần giống nhau trên thị trường.

Những vấn đề thường trực tại công trình bao gồm việc không nắm rõ con số "27" là đường kính ngoài hay kích thước danh nghĩa, nhầm lẫn giữa phi 27 với DN20 hoặc 3/4 inch, chọn sai bước ren tiêu chuẩn khiến hai đầu kết nối bị trờn ren hoặc rò rỉ nước liên tục.

Nối ren ngoài 27 là gì?

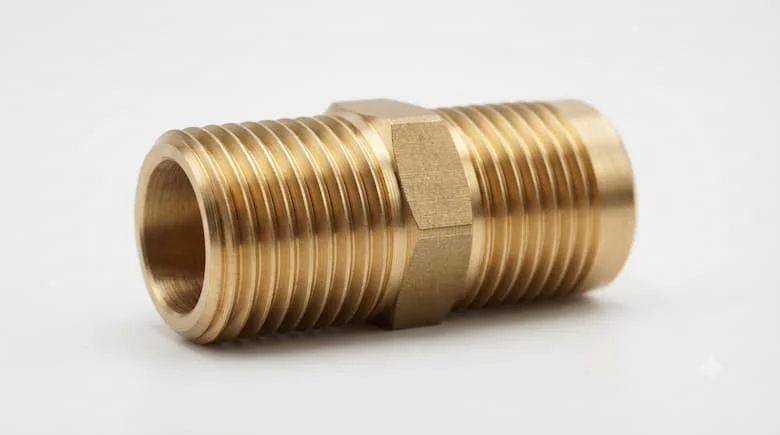

Nối ren ngoài 27 là phụ kiện đường ống có thiết kế một đầu hoặc đoạn gia công ren ở phía bên ngoài, chuyên dùng để vặn khít vào các đầu ren trong tương ứng của van, vòi hoặc thiết bị trên tuyến ống.

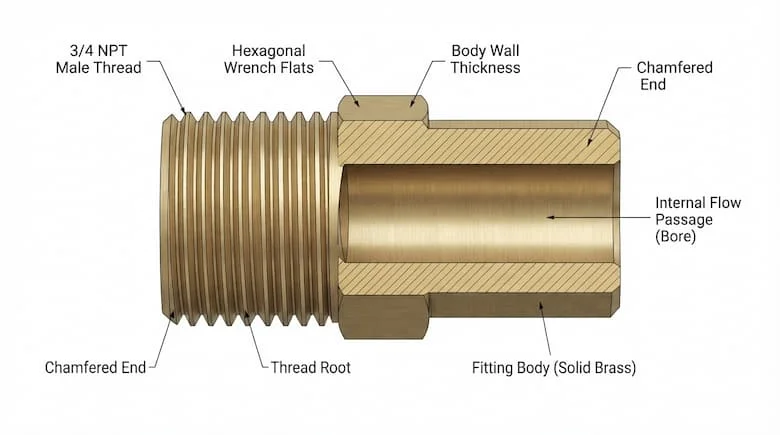

Cấu tạo cơ bản của phụ kiện này gồm phần thân chính chịu lực, phần ren ngoài được tiện rãnh chính xác, đầu còn lại kết nối với ống (hoặc phụ kiện khác) và bề mặt làm kín chống rò rỉ. Công dụng cốt lõi của nó là chuyển tiếp giữa các đoạn ống, kết nối linh hoạt ống với van vòi và tạo ra mối liên kết có thể tháo lắp dễ dàng khi bảo trì.

Cần lưu ý rằng thông số "27" phải được xác định dựa theo tiêu chuẩn sản phẩm của nhà sản xuất, tuyệt đối không nên chỉ nhìn con số hình học bên ngoài rồi mặc định đó là một chuẩn ren độc nhất.

Nối ren ngoài phi 27 có kích thước tương đương bao nhiêu?

Phi 27, 3/4 inch và DN20 có giống nhau không?

Trong thực tế hệ thống cấp nước dân dụng và công nghiệp, các đại lượng quy đổi thường gây ra nhiều nhầm lẫn:

• Phi 27: Chỉ đường kính danh nghĩa ngoài của ống nhựa phổ biến.

• 3/4 inch: Kích thước danh nghĩa theo hệ đo lường Anh-Mỹ.

• DN20: Quy cách đường kính danh nghĩa theo tiêu chuẩn quốc tế.

Ba thông số này thường có mối liên hệ mật thiết với nhau trong các dòng ống nước thông dụng, tuy nhiên kích thước vật lý thực tế của ren gia công trên kim loại có thể có sai số nhỏ. Do đó, người lắp đặt không nên sử dụng phép quy đổi máy móc giữa các tiêu chuẩn kỹ thuật khác nhau.

Cách xác định kích thước ren ngoài 27

• Tiến hành đo trực tiếp đường kính ngoài của phần ren bằng thước kẹp kỹ thuật (Vernier caliper).

• Kiểm tra bước ren (số ren trên mỗi inch hoặc khoảng cách giữa các đỉnh ren).

• Xác định rõ tiêu chuẩn ren kết nối của thiết bị.

• Đối chiếu kỹ lưỡng thông số qua catalogue hoặc thông số kỹ thuật chính hãng.

BSP và NPT khác nhau thế nào?

• BSP (British Standard Pipe): Chuẩn ren hệ Anh phổ biến tại thị trường Việt Nam (bao gồm BSPP ren song song và BSPT ren côn).

• NPT (National Pipe Thread): Chuẩn ren côn tiêu chuẩn của Mỹ.

Việc cố gắng ghép nối hai chuẩn ren này với nhau chỉ vì chúng có cùng kích thước danh nghĩa "27" là nguyên nhân hàng đầu gây ra hiện tượng rò rỉ nước áp lực cao hoặc làm hỏng hoàn toàn bước ren của thiết bị.

Phân tích chuyên sâu

Phân loại nối ren ngoài phi 27 phổ biến

Theo vật liệu chế tạo

Theo kiểu kết nối

• Ren ngoài – ren trong: Dùng để chuyển đổi hoặc kết nối trực tiếp với thiết bị.

• Ren ngoài – đầu ống: Một đầu ren, đầu còn lại nối trực tiếp với ống thông qua keo dán hoặc hàn nhiệt.

• Nối ren ngoài dạng thẳng: Dùng cho đường ống đồng trục thẳng hàng.

• Nối ren ngoài dạng chuyển đổi: Thay đổi kích thước hoặc hướng dòng chảy.

Thông số kỹ thuật cần quan tâm khi chọn nối ren ngoài phi 27

Các thông số bắt buộc phải kiểm tra trước khi đặt hàng bao gồm:

• Kích thước ren: 27 / 3/4 inch hoặc quy cách theo catalogue nhà sản xuất.

• Tiêu chuẩn ren: BSP, BSPT, NPT,...

• Vật liệu: Đồng, inox 304, inox 316, thép hoặc nhựa kỹ thuật.

• Kiểu kết nối đầu vào và đầu ra.

• Áp suất làm việc tối đa cho phép của hệ thống.

• Nhiệt độ vận hành của môi chất dòng chảy.

• Đặc tính môi chất: nước sạch, nước thải, khí nén, dầu hay hóa chất ăn mòn.

• Chiều dài và kích thước tổng thể của phụ kiện.

• Yêu cầu làm kín: sử dụng băng tan (cao su non), keo khóa ren hay gioăng đệm cao su tùy thiết kế.

Tại sao không nên chỉ chọn theo “phi 27”?

Vì cùng một con số kích thước danh nghĩa, thị trường vẫn tồn tại rất nhiều chuẩn ren khác nhau về bước ren và góc ren. Việc chọn sai chuẩn ren sẽ khiến kết nối không thể siết kín, đồng thời phá hỏng phần ren trong đắt tiền của van hoặc thiết bị kết nối.

So sánh nối ren ngoài phi 27 với các kích thước và loại nối khác

• Nối ren ngoài phi 27 và nối ren trong 27: Ren ngoài đóng vai trò cắm vào và vặn vào trong ren trong; ngược lại ren trong có nhiệm vụ tiếp nhận đầu ren ngoài. Hai phụ kiện này thường được kết hợp thành cặp hoàn hảo trong các mối nối kỹ thuật.

• Nối ren ngoài phi 27 và nối ren ngoài kích thước khác: Trong trường hợp đường ống có sự thay đổi quy cách, cần sử dụng các dòng phụ kiện thu giảm (cà rá, lơi thu) để chuyển đổi kích thước an toàn.

• Nối ren ngoài phi 27 và mối nối hàn: Kết nối bằng ren mang lại ưu điểm tuyệt vời là dễ dàng tháo lắp, thuận tiện cho việc bảo trì, sửa chữa định kỳ. Trong khi đó, mối hàn tạo liên kết cố định vĩnh viễn, phù hợp với các hệ thống yêu cầu độ kín tuyệt đối không cần tháo rời.

Ứng dụng thực tế

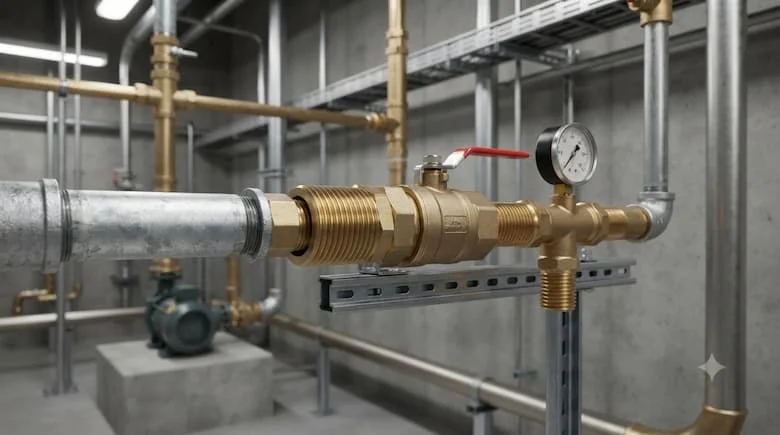

Nối ren ngoài phi 27 được sử dụng ở đâu?

• Hệ thống cấp thoát nước sinh hoạt và công nghiệp quy mô vừa và nhỏ.

• Mạng lưới đường ống nước gia đình, khu dân cư và tòa nhà cao tầng.

• Hệ thống máy bơm nước tăng áp, bơm hút chân không.

• Các điểm kết nối trung gian với van khóa nước, van một chiều.

• Kết nối vòi nước, bộ lọc nước và các thiết bị vệ sinh.

• Hệ thống đường ống dẫn khí nén trong nhà xưởng.

• Hệ thống điều hòa không khí trung tâm (HVAC).

Khi nào nên dùng nối ren ngoài phi 27?

Nên ưu tiên sử dụng khi thiết bị cần liên kết sở hữu đầu ren trong tương ứng, khi hệ thống đòi hỏi khả năng tháo lắp linh hoạt để bảo trì thường xuyên, hoặc khi kỹ thuật viên tuyệt đối không muốn sử dụng phương pháp hàn cố định bất tiện.

Những sai lầm thường gặp khi chọn nối ren ngoài phi 27

• Chỉ dựa vào con số cảm tính "27" mà hoàn toàn bỏ qua việc kiểm tra tiêu chuẩn ren thực tế.

• Nhầm lẫn phi 27 với quy cách kỹ thuật DN27.

• Đánh đồng kích thước 3/4 inch với mọi loại ren phi 27 trên thị trường.

• Lắp ghép nhẫn tâm giữa hai chuẩn ren khác biệt như BSP và NPT.

• Lựa chọn sai vật liệu cấu thành dẫn đến bị ăn mòn hóa học chỉ sau một thời gian ngắn vận hành.

• Không kiểm tra giới hạn chịu áp suất và nhiệt độ của hệ thống.

• Sử dụng băng tan hoặc keo ren không đúng kỹ thuật.

• Siết ren quá mạnh tay gây nứt vỡ phụ kiện hoặc làm hỏng chân ren của thiết bị.

• Bỏ qua bước kiểm tra rò rỉ áp lực nước sau khi hoàn thiện thi công.

Hướng dẫn / Checklist

Cách chọn nối ren ngoài 27 đúng kỹ thuật

• Bước 1: Xác định chính xác kích thước của đầu kết nối trên thiết bị.

• Bước 2: Đo đạc và xác định chính xác loại ren hiện hữu.

• Bước 3: Kiểm tra kỹ lưỡng tiêu chuẩn ren BSP, NPT hoặc các tiêu chuẩn tương ứng.

• Bước 4: Lựa chọn vật liệu phù hợp tuyệt đối với đặc tính môi chất (nước, khí, dầu).

• Bước 5: Kiểm tra mức áp suất làm việc và nhiệt độ vận hành tối đa của toàn hệ thống.

• Bước 6: Đối chiếu catalogue kỹ thuật của nhà sản xuất trước khi chính thức đặt hàng.

Lưu ý quan trọng khi lắp đặt

• Làm sạch hoàn toàn bề mặt ren trước khi tiến hành lắp ráp.

• Sử dụng vật liệu làm kín chuyên dụng (băng tan chất lượng cao hoặc keo khóa ren).

• Tuyệt đối không siết quá lực gây biến dạng ren.

• Căn chỉnh phương hướng đường ống thẳng hàng, tránh bị lệch tâm.

• Tiến hành test thử áp lực và kiểm tra rò rỉ kỹ càng sau khi hoàn thiện công đoạn lắp đặt.

FAQ – Câu hỏi thường gặp

1. Nối ren ngoài 27 là gì?

Đây là phụ kiện đường ống được thiết kế với một đầu ren nằm ở phía bên ngoài, chuyên dùng để vặn chặt vào các đầu ren trong của van, vòi hoặc thiết bị nhằm tạo ra mối nối chắc chắn, có thể tháo rời.

2. Nối ren ngoài 27 có phải là 3/4 inch không?

Trong quy chuẩn kỹ thuật thông dụng, kích thước phi 27 thường tương ứng với hệ 3/4 inch. Tuy nhiên, bạn vẫn cần phải kiểm tra kỹ lưỡng tiêu chuẩn bước ren thực tế để tránh sai sót khi lắp ráp.

3. Nối ren ngoài 27 kết nối với ren trong bao nhiêu?

Phụ kiện này chỉ có thể kết nối hoàn hảo với các đầu ren trong có cùng kích thước danh nghĩa và đồng bộ hoàn toàn về tiêu chuẩn ren (như cùng chuẩn BSP hoặc cùng chuẩn NPT).

4. Nên chọn nối ren ngoài 27 bằng đồng hay inox?

Việc lựa chọn phụ thuộc vào môi trường sử dụng thực tế. Nếu lắp đặt cho hệ thống nước dân dụng thông thường, chất liệu đồng thau là lựa chọn tối ưu. Nếu hệ thống yêu cầu độ bền cao, chống ăn mòn hóa học mạnh mẽ hoặc chịu nhiệt lớn, bạn nên chọn chất liệu inox.

5. Nối ren ngoài 27 dùng cho những hệ thống nào?

Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước sinh hoạt, trạm máy bơm, hệ thống khí nén nhà xưởng, hệ thống điều hòa HVAC và nhiều đường ống kỹ thuật công nghiệp quy mô nhỏ khác.

Kết Luận

Tóm lại, nối ren ngoài 27 đóng vai trò là phụ kiện chuyển tiếp vô cùng quan trọng giúp hệ thống đường ống liên kết chặt chẽ với các thiết bị van vòi. Khi mua sắm, tuyệt đối không nên chỉ dựa vào con số "27" cảm tính mà phải đồng thời kiểm tra kỹ lưỡng các yếu tố gồm kích thước, tiêu chuẩn ren, vật liệu, áp suất và đặc tính môi chất.
