PN16 1 2: Thông Số Kỹ Thuật, Ý Nghĩa Và Cách Lựa Chọn Chính Xác

Trong quá trình mua sắm thiết bị đường ống, việc đối mặt với các ký hiệu kỹ thuật phức tạp là điều thường xuyên xảy ra, đặc biệt là thông số pn16 1 2. Rất nhiều người dùng thường rơi vào bẫy hiểu lầm rằng thông số này chỉ đơn thuần chỉ định một kích thước duy nhất, dẫn đến việc chọn nhầm van, ren kết nối hoặc phụ kiện không khớp nối.

Thực tế, ký hiệu này bao gồm hai thành phần mang ý nghĩa hoàn toàn khác nhau: một phần biểu thị cấp áp suất danh nghĩa và phần còn lại thể hiện kích thước danh nghĩa. Bài viết dưới đây sẽ phân tích chi tiết ý nghĩa, khả năng chịu áp và cách chọn đúng chuẩn kỹ thuật.

PN16 1 2 – Thông số nhỏ nhưng dễ chọn sai

Khi tìm kiếm van công nghiệp hoặc phụ kiện đường ống, thông số pn16 1 2 xuất hiện rất phổ biến nhưng lại ẩn chứa nhiều cạm bẫy lựa chọn. Nhiều người mua dễ nhầm lẫn rằng PN16 chính là kích thước đường kính.

Thực tế kỹ thuật cho thấy PN16 liên quan trực tiếp đến cấp áp suất danh nghĩa của hệ thống, trong khi 1/2" thể hiện kích thước danh nghĩa theo hệ inch. Việc hiểu sai hoặc bỏ qua sự khác biệt này sẽ dẫn đến hậu quả chọn sai van, sai bước ren, sai mặt bích hoặc phụ kiện không khít, gây rò rỉ và tốn kém chi phí thay thế.

Kiến thức nền

PN16 1 2 là gì?

pn16 1 2 là ký hiệu kết hợp giữa cấp áp suất danh nghĩa PN16 và kích thước danh nghĩa 1/2 inch (thường tương ứng với quy cách DN15 trong hệ thống đường ống tiêu chuẩn).

Tuy nhiên, người vận hành không nên chỉ dựa vào con số "1/2" để xác định toàn bộ kích thước thực tế bên ngoài của sản phẩm. Việc kiểm tra bổ sung các tiêu chuẩn kết nối như BSP, NPT, DIN hay EN theo catalogue nhà sản xuất là điều kiện bắt buộc để đảm bảo độ khít.

PN16 có nghĩa là gì?

Ký hiệu PN viết tắt của cụm từ Pressure Nominal, trong đó số 16 biểu thị cấp áp suất danh nghĩa của thiết bị.

Mặc dù PN16 thường được hiểu là khả năng chịu áp lực 16 bar ở điều kiện tham chiếu chuẩn, thông số làm việc thực tế còn phụ thuộc vào vật liệu chế tạo thân van, nhiệt độ dòng chảy, loại thiết bị và tiêu chuẩn sản xuất. Tuyệt đối không quy đồng cứng nhắc rằng mọi thiết bị PN16 đều chịu đúng 16 bar trong bất kỳ môi trường vận hành nào.

1/2 inch tương đương DN bao nhiêu?

Trong hệ thống đường ống công nghiệp, kích thước 1/2" quy đổi tương đương với DN15.

Sự khác biệt giữa hệ inch, hệ DN, đường kính ngoài (OD), đường kính trong (ID) và bước ren là rất đáng kể. Việc nắm rõ các đại lượng này giúp kỹ sư cơ điện tránh được sai số khi kết nối ống thép, ống đồng hay ống nhựa chuyên dụng.

Phân tích chuyên sâu

Thông số PN16 1/2 cần quan tâm

PN16 1/2 chịu được bao nhiêu bar?

Áp suất danh nghĩa PN16 quy định mức chịu tải cơ bản là 16 bar. Dù vậy, khi nhiệt độ môi chất tăng cao, giới hạn chịu áp của vật liệu (đặc biệt là nhựa hoặc đồng thau) sẽ suy giảm đáng kể. Các kỹ sư bắt buộc phải tra cứu biểu đồ pressure-temperature rating của nhà sản xuất trước khi đưa vào hệ thống áp lực cao.

Các thông số cần kiểm tra khi mua

• Kích thước danh nghĩa (DN/size)

• Cấp áp suất danh nghĩa (PN)

• Vật liệu chế tạo thân và gioăng làm kín

• Kiểu kết nối và tiêu chuẩn ren tương thích

• Giới hạn nhiệt độ và đặc tính môi chất

• Áp suất làm việc thực tế của hệ thống

• Kiểu vận hành (tay gạt, tự động, điện, khí nén)

Phân loại sản phẩm PN16 1/2 phổ biến

Van bi PN16 1/2

Sở hữu kích thước nhỏ gọn, cơ chế đóng mở dòng chảy cực kỳ nhanh chóng thông qua tay gạt cơ học. Dòng van này rất phù hợp cho các nhánh rẽ đường ống nước, khí nén và môi chất lỏng thông thường.

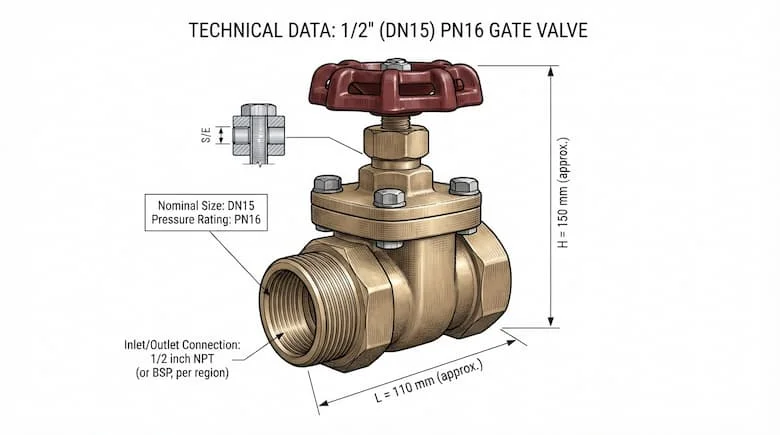

Van cổng PN16 1/2

Thiết kế chuyên dụng để chặn hoặc mở hoàn toàn dòng chảy. Kết cấu đĩa van trượt vuông góc giúp giảm thiểu tối đa tổn thất áp suất khi van mở hoàn toàn trên tuyến ống.

Van một chiều PN16 1/2

Đóng vai trò ngăn chặn dòng chảy ngược, bảo vệ máy bơm và các thiết bị phía trước khỏi hiện tượng búa nước. Sản phẩm có nhiều dạng cơ cấu như lò xo, lá lật hoặc dạng bi.

Phụ kiện / Mặt bích PN16

Nếu bạn đang tìm kiếm mặt bích đi kèm với thông số này, việc xác định chính xác tiêu chuẩn mặt bích (như JIS, DIN, ANSI) là tối quan trọng, tránh việc nghĩ rằng mọi mặt bích cùng kích thước đều lắp lẫn được với nhau.

So sánh PN16 1/2 với các kích thước và cấp áp suất khác

• PN16 1/2 và PN10 1/2: Khác biệt chủ yếu nằm ở cấp áp suất danh nghĩa (16 bar so với 10 bar). PN16 đáp ứng được các hệ thống đòi hỏi áp lực vận hành khắc nghiệt hơn với chi phí vật liệu cao hơn.

• PN16 1/2 và PN16 DN20: Cùng chung cấp áp suất PN16 nhưng khác biệt hoàn toàn về kích thước. Trong đó 1/2" tương đương DN15, còn DN20 tương đương 3/4", hoàn toàn không thể thay thế trực tiếp cho nhau nếu sai thiết kế.

• PN16 1/2 và Class 150 1/2: Đây là hai hệ thống tiêu chuẩn áp suất khác nhau (hệ mét PN và hệ ASME Class). Không được phép quy đổi trực tiếp chỉ bằng cách so sánh con số 16 và 150 mà phải tra cứu bảng quy chuẩn nhiệt độ - áp suất riêng biệt.

Ứng dụng thực tế

PN16 1/2 được sử dụng ở đâu?

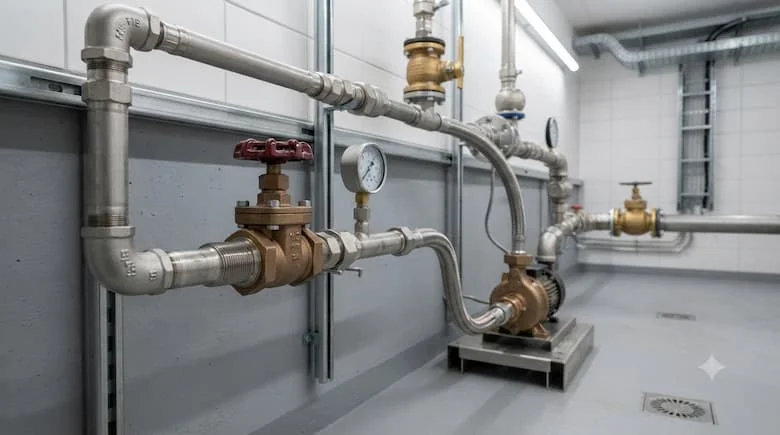

Sản phẩm ứng dụng rộng rãi trong hệ thống cấp thoát nước dân dụng và công nghiệp, các trạm bơm tăng áp, hệ thống xử lý nước thải, đường ống khí nén nhà xưởng, máy móc công nghệ, thiết bị phụ trợ và các cụm van điều khiển lưu lượng nhỏ.

Khi nào nên chọn PN16 1/2?

Bạn nên ưu tiên lựa chọn khi đường ống có kích thước tương ứng 1/2" (DN15), áp suất hệ thống nằm trong ngưỡng cho phép, vật liệu cấu thành tương thích hoàn toàn với môi chất, đồng thời nhiệt độ vận hành không vượt quá giới hạn thiết kế kỹ thuật.

5 sai lầm thường gặp khi chọn PN16 1/2

1. Nghĩ PN16 là kích thước: Lầm tưởng đây là đường kính ống thay vì hiểu đúng đây là cấp áp suất danh nghĩa.

2. Mặc định 1/2" luôn là DN15 trong mọi trường hợp: Bỏ qua việc kiểm tra tiêu chuẩn ren và bước ren thực tế.

3. Tin rằng PN16 luôn chịu được 16 bar ở mọi nhiệt độ: Không kiểm tra sự suy giảm khả năng chịu áp khi nhiệt độ môi chất tăng cao.

4. Không kiểm tra chuẩn ren kết nối: Trộn lẫn giữa hệ ren BSP và NPT gây gãy ren, rò rỉ áp lực.

5. Chỉ nhìn size và PN: Bỏ qua các yếu tố cốt lõi như vật liệu gioăng, tính chất hóa học của môi chất và kiểu vận hành.

Hướng dẫn / Checklist

Cách chọn PN16 1/2 đúng cho hệ thống

• Bước 1: Xác định chính xác đặc tính môi chất vận hành.

• Bước 2: Đo đạc kích thước đường ống thực tế tương ứng 1/2" hay DN15.

• Bước 3: Xác định mức áp suất làm việc thực tế của hệ thống.

• Bước 4: Khảo sát giới hạn nhiệt độ dòng chảy.

• Bước 5: Lựa chọn vật liệu thân van và gioăng làm kín phù hợp.

• Bước 6: Kiểm tra kỹ kiểu kết nối và tiêu chuẩn ren (BSP/NPT).

• Bước 7: Đối chiếu catalogue hoặc datasheet chính hãng trước khi đặt hàng.

Checklist trước khi mua

• Size 1/2" / DN15

• Cấp áp suất PN16

• Áp suất làm việc thực tế

• Nhiệt độ vận hành

• Đặc tính môi chất

• Vật liệu chế tạo

• Kiểu kết nối đường ống

• Tiêu chuẩn ren chính xác

• Kích thước thực tế phù hợp

• Thương hiệu và nguồn gốc xuất xứ

• Chứng từ kỹ thuật, CO/CQ đầy đủ

FAQ – Câu hỏi thường gặp

1. PN16 1/2 là DN bao nhiêu?

Trong hầu hết các hệ thống đường ống công nghiệp, kích thước 1/2" tương đương với quy cách DN15, tuy nhiên cần kiểm tra kỹ tiêu chuẩn kết nối thực tế.

2. PN16 1/2 chịu được bao nhiêu bar?

Ký hiệu PN16 biểu thị cấp áp suất danh nghĩa 16 bar ở điều kiện tham chiếu chuẩn; áp suất làm việc thực tế phải được tra cứu dựa trên vật liệu và nhiệt độ vận hành.

3. PN16 1/2 có phải là van 1/2 inch không?

Không hoàn toàn. Trong đó 1/2" là kích thước danh nghĩa, còn PN16 chỉ định cấp áp suất chịu tải của thiết bị.

4. PN16 1/2 có dùng cho nước nóng được không?

Có thể sử dụng cho nước nóng, nhưng bắt buộc phải kiểm tra giới hạn nhiệt độ cho phép và thông số pressure-temperature rating của sản phẩm cụ thể.

5. PN16 1/2 có thay thế được Class 150 1/2 không?

Không nên thay thế trực tiếp chỉ dựa vào kích thước quy đổi. Bạn cần đối chiếu tiêu chuẩn thiết kế, bảng định mức áp suất và kiểu kết nối của từng hệ thống.

Kết Luận

Tóm lại, thông số pn16 1 2 mang ý nghĩa kết hợp chặt chẽ giữa kích thước danh nghĩa (thường gặp ở DN15) và cấp áp suất danh nghĩa PN16. Việc nắm vững cấu trúc này giúp kỹ sư và người mua tránh khỏi những sai lầm nghiêm trọng trong thiết kế. Khi lựa chọn sản phẩm, việc đồng thời kiểm tra kỹ lưỡng kích thước, áp suất, nhiệt độ, môi chất, vật liệu và tiêu chuẩn kết nối là điều kiện kiên quyết để hệ thống vận hành an toàn, bền bỉ.
