Flush Bottom Ball Valve: Giải Pháp Tối Ưu Cho Bài Toán Xả Đáy Và Vệ Sinh Bồn Chứa

Trong quá trình vận hành các hệ thống bồn chứa, bể phản ứng hay reactor công nghiệp, phần đáy bồn luôn là khu vực dễ tích tụ cặn bẩn, bột hoặc các chất lỏng sót lại. Nếu sử dụng các dòng van bi thông thường, cấu trúc đường ống dễ tạo ra các vùng lõm (dead space) khiến nguyên liệu không thể thoát hết ra ngoài. Hậu quả là gây khó khăn lớn cho công tác vệ sinh, bảo trì và có thể làm ô nhiễm hoặc ảnh hưởng nghiêm trọng đến các mẻ sản xuất tiếp theo.

Đó chính là lý do các kỹ sư vận hành luôn ưu tiên lựa chọn van bi xả đáy cho những hệ thống đòi hỏi khả năng xả đáy triệt để và an toàn vệ sinh tối đa.

Van bi xả đáy – Giải pháp cho bài toán xả đáy và vệ sinh bồn

Nhu cầu kiểm soát lưu chất tại các vị trí hiểm yếu như đáy bồn chứa luôn đòi hỏi thiết bị có cấu trúc hình học đặc biệt. Việc áp dụng sai chủng loại van có thể dẫn đến tình trạng đọng cặn, tắc nghẽn hoặc rò rỉ áp suất nguy hiểm.

Sự xuất hiện của van bi xả đáy mang lại bước đột phá trong thiết kế đường ống xả đáy. Các kỹ sư và nhà quản lý dự án thường đặc biệt quan tâm đến cấu trúc cơ khí, thông số kỹ thuật, khả năng chống ăn mòn và phương án lựa chọn tối ưu nhất cho từng hệ thống.

Kiến thức nền

Flush Bottom Ball Valve là gì?

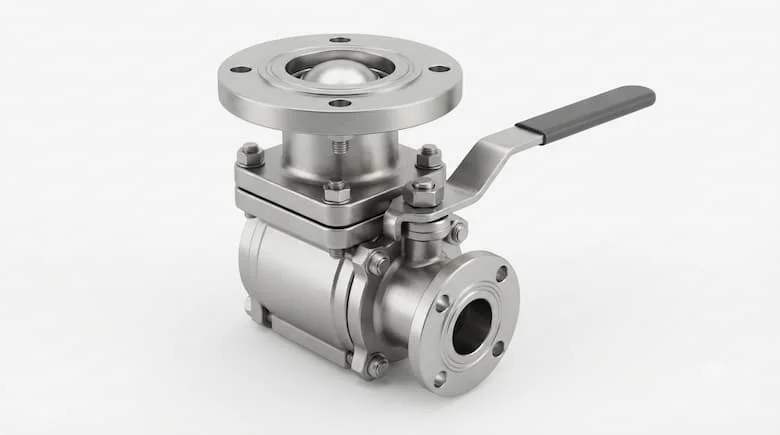

Flush bottom ball valve ( hay Van bi xả đáy) là loại van bi được thiết kế chuyên dụng để lắp tại vị trí đáy của tank, vessel hoặc thiết bị công nghiệp, với cấu trúc giúp cửa van gần như đồng phẳng với bề mặt đáy khi van ở trạng thái đóng/mở phù hợp, giúp giảm vùng lưu chất tồn đọng và hỗ trợ quá trình xả đáy, vệ sinh thiết bị.

Thuật ngữ "flush bottom" phản ánh trực tiếp khả năng lắp đặt sát bề mặt đáy bồn, triệt tiêu tối đa không gian chết so với các dòng van đường ống thông thường. Thiết bị hoạt động dựa trên cơ chế xoay của viên bi nhằm đóng mở dòng chảy, nhưng được tinh chỉnh về hình học để tích hợp hoàn hảo vào các mặt bích đáy bồn chứa.

Nguyên lý hoạt động của van bi xả đáy

Cơ chế vận hành bắt đầu từ trạng thái đóng, khi đó viên bi nằm gọn trong thân van giữ chặt toàn bộ khối lưu chất bên trong bồn chứa. Khi kỹ thuật viên tác động tay gạt hoặc bộ truyền động (actuator), viên bi bắt đầu xoay tròn theo góc quay định sẵn.

Khi cửa bi thẳng hàng hoàn toàn với đường ống dẫn, lưu chất được xả sạch qua đáy bồn nhờ áp suất tự nhiên hoặc bơm hỗ trợ. Chỉ với góc xoay 90 độ, cửa van sẽ đóng kín trở lại để ngăn chặn hoàn toàn dòng chảy. Hệ thống gioăng làm kín (seat và sealing) đóng vai trò cốt lõi trong việc đảm bảo độ kín khít tuyệt đối, chống rò rỉ trong suốt quá trình vận hành.

Phân tích chuyên sâu

Cấu tạo van bi xả đáy gồm những bộ phận nào?

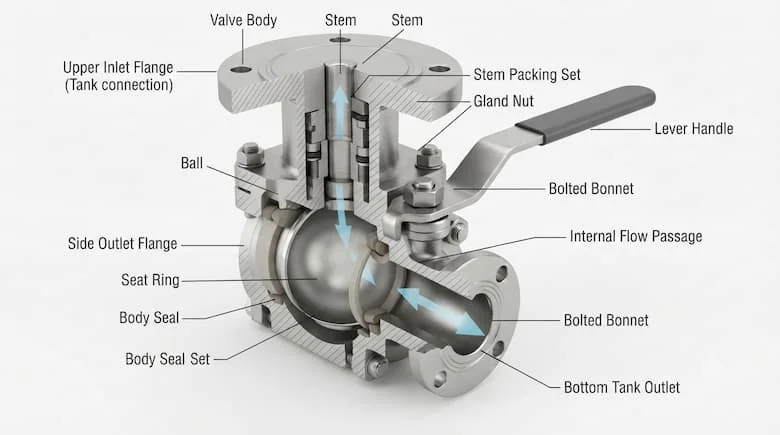

• Valve body (Thân van): Khung chịu lực chính, được thiết kế phần cổ và mặt bích đáy rộng để ôm sát vào bồn chứa.

• Ball (Bi van): Khối cầu rỗng trung tâm đóng vai trò đóng mở dòng chảy lưu chất.

• Stem (Trục van): Truyền lực mô-men xoắn từ tay gạt hoặc thiết bị truyền động xuống bi van.

• Seat (Ghế van): Vòng làm kín quanh bi van, chịu trách nhiệm ngăn rò rỉ áp suất.

• Sealing / Gasket: Hệ thống gioăng đệm bít kín các khe hở giữa các chi tiết ghép nối.

• Handle / Actuator: Tay gạt thủ công hoặc bộ truyền động khí nén/điện tự động.

• Bottom & Process connection: Các mặt bích hoặc đầu nối chuyên dụng gắn trực tiếp vào đáy bồn và đường ống xả.

Điểm nhấn quan trọng nhất không chỉ nằm ở cơ chế bi xoay, mà chính là thiết kế hình học phần đáy van giúp triệt tiêu hoàn toàn khoảng không gian chết đọng lại phía trên cửa van.

Các loại van bi xả đáy phổ biến

• Stainless steel van bi xả đáy: Bao gồm các mác thép phổ biến như SS304 hoặc SS316/316L, chuyên dùng cho thực phẩm và hóa chất.

• Phân loại theo vận hành: Dòng tay gạt thủ công (manual) hoặc dòng tích hợp bộ truyền động khí nén (pneumatic) và điện (electric) tự động hóa.

• Phân loại theo kết nối: Kiểu mặt bích (flanged), kết nối hàn (welded) hoặc dạng kẹp nhanh vi sinh (tri-clamp/sanitary connection).

• Phân loại theo cấu trúc: Dạng dòng chảy đầy (full port) hoặc dòng chảy rút gọn (reduced port) tùy theo yêu cầu lưu lượng của hệ thống.

Việc nắm bắt các biến thể này giúp kỹ sư dễ dàng định hình thiết bị phù hợp với đặc thù kỹ thuật của từng nhà máy.

Thông số kỹ thuật cần quan tâm khi chọn van bi xả đáy

Việc lựa chọn thiết bị không thể chỉ dựa vào kích thước đường kính danh nghĩa DN. Bạn bắt buộc phải đồng bộ hóa các yếu tố về áp suất, nhiệt độ, tính chất ăn mòn của hóa chất và kiểu kết nối bồn chứa để đảm bảo độ bền cơ học lâu dài.

Van bi xả đáy khác gì Ball Valve thông thường?

Sự khác biệt cốt lõi không chỉ nằm ở cơ chế bi van, mà xuất phát từ cấu trúc mặt bích và khoảng cách từ cửa bi đến mép bồn, giúp giải quyết triệt để bài toán tồn đọng nguyên liệu.

Ưu điểm và hạn chế của van bi xả đáy

Sở hữu ưu điểm vượt trội trong việc hỗ trợ xả đáy hiệu quả, giảm tối đa vùng lưu chất tồn đọng và tạo điều kiện thuận lợi cho công tác vệ sinh CIP/SIP định kỳ. Thiết bị mang lại tốc độ đóng mở cực nhanh, dễ dàng tích hợp các hệ thống tự động hóa và đáp ứng đa dạng các yêu cầu khắt khe về vật liệu công nghiệp.

Tuy nhiên, sản phẩm cũng tồn tại một số hạn chế như chi phí đầu tư cao hơn van bi tiêu chuẩn, đòi hỏi quy trình lắp đặt mặt bích đáy bồn cực kỳ chính xác. Đối với các loại môi chất có độ nhớt quá cao hoặc chứa hàm lượng hạt rắn lớn, việc cân nhắc kỹ lưỡng cấu hình seat và lực truyền động là điều bắt buộc.

Ứng dụng thực tế

Van bi xả đáy được sử dụng ở đâu?

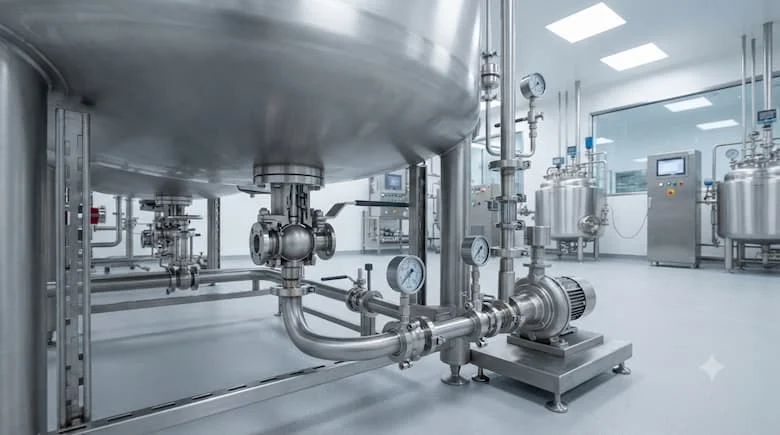

Thiết bị hiện diện dày đặc trong ngành công nghiệp hóa chất (tại các bồn phản ứng reactor, tank pha trộn hóa chất), ngành dược phẩm (với các hệ thống vessel vô trùng và hệ thống làm sạch tự động), ngành thực phẩm và đồ uống (tại các bồn chứa dung dịch sữa, nước giải khát, si-rô), cũng như các nhà máy sản xuất sơn, keo dán, nhựa resin và các loại chất lỏng có độ nhớt cao.

Mỗi ứng dụng thực tế đều đòi hỏi sự tương thích tuyệt đối giữa vật liệu chế tạo, nhiệt độ làm việc, áp suất vận hành và đặc tính hóa học của lưu chất.

Khi nào nên sử dụng van bi xả đáy?

Bạn nên ưu tiên đưa thiết bị này vào hệ thống khi van bắt buộc phải lắp đặt trực tiếp ở đáy bồn chứa, khi quy trình sản xuất đòi hỏi phải xả kiệt toàn bộ phần lưu chất còn sót lại, hoặc khi hệ thống yêu cầu giảm thiểu tuyệt đối vùng không gian chết để thuận tiện cho việc súc rửa, vệ sinh.

Ngược lại, nếu vị trí lắp đặt nằm trên đường ống thông thường và không có yêu cầu đặc biệt về xử lý cặn đáy bồn, việc sử dụng van bi tiêu chuẩn sẽ là lựa chọn tối ưu và tiết kiệm chi phí hơn.

Những sai lầm thường gặp khi chọn van bi xả đáy

1. Chỉ chọn mua thiết bị dựa theo kích thước đường kính danh nghĩa DN mà bỏ qua áp suất hệ thống.

2. Không kiểm tra kỹ chỉ số chịu tải áp suất (pressure rating) của mặt bích đáy bồn.

3. Lựa chọn sai mác thép thân van dẫn đến hiện tượng bị ăn mòn hóa học nhanh chóng.

4. Bỏ qua tính tương thích hóa học giữa vật liệu làm kín seat/seal với dung môi bên trong.

5. Quên đối chiếu giới hạn nhiệt độ làm việc tối đa của toàn bộ cụm van.

6. Không xác định chính xác tính chất vật lý của môi chất (dung dịch đặc, có hạt cặn hay bột mịn).

7. Sai sót trong việc lựa chọn kiểu kết nối mặt bích bồn chứa dẫn đến việc không lắp khớp.

8. Lựa chọn công suất bộ truyền động (actuator) không đủ lực để vận hành van dưới áp lực cao.

Hướng dẫn / Checklist

Checklist chọn Flush Bottom Ball Valve phù hợp

• Xác định chính xác kích thước DN của cửa xả đáy

• Kiểm tra áp suất làm việc tối đa của hệ thống vessel

• Xác định ngưỡng nhiệt độ vận hành thực tế

• Phân tích rõ đặc tính hóa học và cơ học của môi chất

• Lựa chọn mác vật liệu thân van (SS304, SS316L...)

• Kiểm tra vật liệu chế tạo seat và seal làm kín

• Chọn kiểu kết nối phù hợp với thiết kế đáy tank

• Quyết định phương thức vận hành thủ công hay tự động

• Đối chiếu các tiêu chuẩn kết nối quốc tế

• Khảo sát kỹ không gian lắp đặt thực tế dưới đáy bồn

• Đảm bảo tích hợp các yêu cầu vệ sinh CIP/SIP nếu cần

• Yêu cầu nhà cung cấp cung cấp đầy đủ catalogue và datasheet

Lưu ý khi lắp đặt và sử dụng Flush Bottom Ball Valve

Quá trình thi công đòi hỏi kỹ thuật viên phải kiểm tra kỹ hướng và vị trí lắp đặt, làm sạch tuyệt đối bề mặt bích kết nối trước khi xiết bu-lông. Đảm bảo hệ thống đường ống phía dưới không tạo ra lực uốn hoặc trọng lực quá lớn đè nặng lên thân van. Thường xuyên kiểm tra tình trạng làm kín của gioăng, thử nghiệm chu kỳ đóng mở trước khi đưa toàn bộ dây chuyền vào vận hành chính thức, đồng thời thiết lập kế hoạch bảo trì định kỳ để kéo dài tuổi thọ thiết bị.

FAQ – Câu hỏi thường gặp

1. Flush Bottom Ball Valve là gì?

Đây là dòng van bi chuyên dụng được thiết kế để lắp đặt trực tiếp tại đáy bồn chứa hoặc lò phản ứng, hỗ trợ xả đáy triệt để và giảm thiểu tối đa vùng lưu chất tồn đọng.

2. Flush Bottom Ball Valve khác ball valve thông thường như thế nào?

Điểm khác biệt cốt lõi nằm ở thiết kế hình học và cấu trúc mặt bích đáy bồn, cho phép van áp sát bề mặt đáy nhằm phục vụ tối ưu cho việc xả cặn và vệ sinh thiết bị.

3. Flush Bottom Ball Valve có dùng cho hóa chất được không?

Hoàn toàn được, nhưng bạn phải lựa chọn chính xác vật liệu thân van, ghế van và gioăng làm kín sao cho tương thích hoàn toàn với nồng độ hóa chất, nhiệt độ và áp suất thực tế.

4. Nên chọn SS304 hay SS316L cho van xả đáy?

Mác thép SS316L thường được ưu tiên tuyệt đối trong các môi trường yêu cầu khả năng chống ăn mòn cao hoặc các tiêu chuẩn vệ sinh khắt khe, dựa trên đánh giá cụ thể về môi chất.

5. Có thể sử dụng actuator cho Flush Bottom Ball Valve không?

Có. Van hoàn toàn có thể trang bị bộ truyền động khí nén hoặc động cơ điện để tự động hóa hoàn toàn quy trình đóng mở xả đáy trong nhà máy.

Kết Luận

Tóm lại, flush bottom ball valve là giải pháp kỹ thuật chuyên dụng không thể thiếu cho vị trí xả đáy tại các bồn chứa và thiết bị phản ứng công nghiệp. Ưu điểm cốt lõi của dòng sản phẩm này nằm ở thiết kế đồng phẳng sát đáy bồn, giúp giảm thiểu tối đa lượng chất lỏng tồn đọng và tối ưu hóa quy trình vệ sinh hệ thống. Quá trình lựa chọn thiết bị đòi hỏi sự đánh giá đồng bộ các yếu tố về kích thước DN, áp suất, nhiệt độ, môi chất, vật liệu và kiểu kết nối thay vì chỉ cân nhắc về giá thành.
