On Off Valve Là Gì? Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Tối Ưu

Một dây chuyền sản xuất tự động đôi khi đòi hỏi hệ thống đường ống phải đóng hoặc mở dòng chất lỏng ngay lập tức theo tín hiệu điều khiển trung tâm. Người vận hành chắc chắn không thể liên tục túc trực để thao tác thủ công bằng tay trên từng đoạn ống khi áp lực và lưu lượng thay đổi liên tục. Hệ thống bắt buộc phải sử dụng một thiết bị chuyên dụng có khả năng chuyển đổi trạng thái nhanh chóng giữa hai vị trí Open và Close. Khi đó, on off valve xuất hiện như một giải pháp công nghệ cốt lõi giúp tự động hóa hoàn toàn thao tác đóng mở.

Tuy nhiên, định nghĩa chính xác của on off van là gì? Liệu cứ dùng van bi hoặc van bướm thì mặc nhiên đó là van công nghiệp, hay thiết bị này có cần thêm bộ truyền động (actuator) hỗ trợ? Khi nào doanh nghiệp nên ưu tiên sử dụng truyền động khí nén, khi nào dùng điện hoặc van điện từ (solenoid)? Việc phân tích chi tiết cấu tạo, nguyên lý vận hành và các tiêu chí lựa chọn kỹ thuật dưới đây sẽ giúp hệ thống của bạn vận hành chính xác và an toàn tuyệt đối.

Kiến thức nền

On off valve là gì?

On off valve là dòng van công nghiệp được ứng dụng chuyên dụng để thực hiện chức năng đóng hoặc mở dòng chảy chất lỏng, khí nén hoặc hơi theo hai trạng thái định mức chính: mở hoàn toàn (ON) và đóng hoàn toàn (OFF). Thiết bị đóng vai trò cô lập hoặc cho phép môi chất lưu thông qua tuyến ống, có thể vận hành thủ công bằng tay hoặc kết hợp đồng bộ với các bộ truyền động tự động hóa.

Cần nhấn mạnh rằng ON/OFF mô tả bản chất chức năng điều khiển của van chứ không ám chỉ một cấu tạo cơ khí độc lập duy nhất. Vì lý do đó:

• Ball valve (van bi) có thể được cấu hình hoàn hảo làm van công nghiệp.

• Butterfly valve (van bướm ) cũng đóng vai trò tương tự trong nhiều hệ thống ống lớn.

• Globe valve (van cầu) tuy dùng để đóng mở nhưng không phải lựa chọn tối ưu cho mục đích này.

• Solenoid valve là dạng điều khiển điện từ thực hiện chức năng đóng ngắt cực nhanh trong giới hạn kỹ thuật cho phép.

ON và OFF trong van công nghiệp nghĩa là gì?

• ON / Open: Trạng thái mở, cho phép đĩa hoặc bi van xoay dọc theo chiều dòng chảy, tạo ra không gian thông thủy lớn để môi chất đi qua với tổn thất áp suất thấp nhất.

• OFF / Close: Trạng thái đóng, bộ phận chặn dòng xoay vuông góc chặn đứng hoàn toàn lưu chất, cô lập hoàn toàn đoạn ống phía sau.

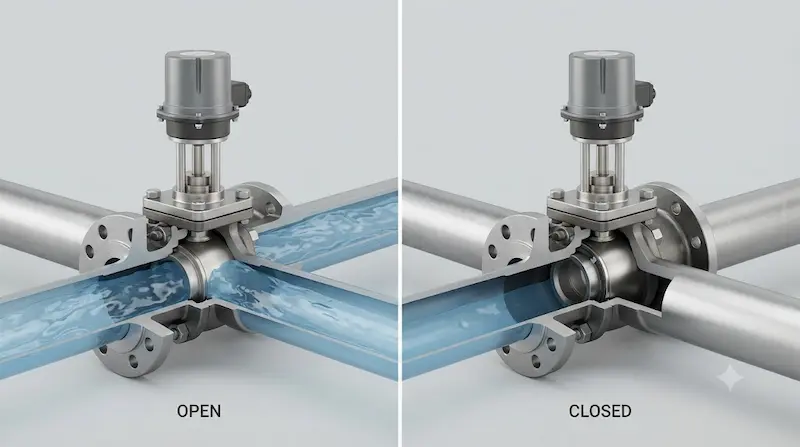

Nguyên lý hoạt động của van công nghiệp

Chu trình làm việc diễn ra tuần tự: Tín hiệu điều khiển từ tủ điện hoặc PLC phát đi kích hoạt bộ truyền động (actuator), truyền lực xoay qua trục van xuống bộ phận đóng mở, từ đó thay đổi trạng thái dòng chảy trên đường ống [xem thêm: Hướng dẫn chọn van công nghiệp theo hệ thống].

• Khi van ở trạng thái ON: Actuator dịch chuyển van về góc mở 90 độ, tiết diện dòng chảy được giải phóng hoàn toàn giúp chất lỏng di chuyển thông suốt.

• Khi van ở trạng thái OFF: Actuator đưa van về vị trí đóng khít, miếng đệm làm kín siết chặt chặn đứng dòng chảy, cô lập hoàn toàn nhánh ống.

• Fail Open và Fail Close là gì? Đây là các thông số an toàn cốt lõi. Fail Close (FC) thể hiện xu hướng tự động đóng van khi mất nguồn điện/tín hiệu điều khiển; Fail Open (FO) tự động mở van khi gặp sự cố; trong khi Fail in Place giữ nguyên vị trí cũ. Việc lựa chọn cấu hình fail phải dựa trên tiêu chuẩn an toàn quy trình chứ không chỉ dựa vào chi phí thiết bị.

Phân tích chuyên sâu

Các loại on off van phổ biến

• On off ball valve: Sử dụng viên bi đục lỗ xuyên tâm kết hợp góc quay 90 độ, mang lại tốc độ đóng mở cực nhanh và độ kín khít tuyệt đối.

• On off butterfly valve: Cấu tạo đĩa cánh bướm quay quanh trục, thiết kế gọn nhẹ, trọng lượng thấp, là giải pháp kinh tế cho các đường ống kích thước lớn.

• On off solenoid valve: Vận hành bằng cuộn coil điện từ và lõi ty van, chuyên dùng cho các hệ thống khí nén hoặc chất lỏng áp suất vừa với tốc độ ngắt dòng tính bằng mili-giây.

• Pneumatic ON/OFF valve: Kết hợp van cơ với bộ truyền động khí nén (pneumatic actuator) và van điện từ điều khiển phụ (solenoid pilot), cho tốc độ chuyển đổi trạng thái rất nhanh.

• Electric ON/OFF valve: Sử dụng mô tơ điện (electric actuator) chạy bằng điện áp định mức, chuyên dùng cho các hệ thống tự động hóa điều khiển từ xa qua mạng lưới điện.

Cấu tạo on off van gồm những bộ phận nào?

• Thân van (Body): Khung chịu lực chính bằng gang, inox hoặc thép đúc, đôi khi có nắp bonnet đi kèm.

• Bộ truyền động (Actuator): Tay gạt thủ công, bộ khí nén, mô tơ điện hoặc cuộn solenoid làm nhiệm vụ chuyển đổi năng lượng thành chuyển động cơ học. Vì hệ thống tự động hóa không thể trực tiếp dùng tín hiệu điện để vặn đĩa van, actuator chính là bộ phận trung gian bắt buộc.

• Bộ phận làm kín (Seat, O-ring, Packing): Các lớp vật liệu đàn hồi như EPDM, NBR hay PTFE đảm bảo không để môi chất rò rỉ ra ngoài.

• Bộ phận phản hồi vị trí (Limit switch / Position indicator): Gửi tín hiệu xác nhận trạng thái đóng mở về tủ điều khiển trung tâm (PLC/DCS).

Thông số on off valve cần quan tâm

Việc mua sắm thiết bị không thể chỉ dựa vào kích thước DN đơn thuần. Kỹ sư phải đối chiếu đồng thời áp suất PN, vật liệu seat, nguồn điện cấp và momen xoắn của actuator với điều kiện thực tế của hệ thống.

So sánh & Giải thích “Tại sao”

On off van khác gì control valve?

• Mục đích vận hành: On off van chỉ chịu trách nhiệm chuyển đổi nhanh giữa hai trạng thái Open và Close để cô lập dòng chảy, trong khi control valve (van điều khiển) chuyên trách việc điều tiết lưu lượng liên tục ở nhiều góc mở trung gian khác nhau.

• Tại sao không dùng on off van để điều tiết liên tục? Thiết kế đĩa van và cấu trúc seat của dòng on off không tối ưu cho việc duy trì dòng chảy tiết lưu dòng dài. Việc ép van mở hé liên tục sẽ gây tổn thất áp suất không cần thiết, làm xói mòn bề mặt làm kín và nhanh chóng làm hỏng gioăng.

On off valve khí nén và điện khác nhau thế nào?

• Van khí nén: Sử dụng năng lượng khí nén, tốc độ đóng mở cực nhanh, phù hợp với các nhà máy đã sẵn có hệ thống nguồn khí nén trung tâm và đòi hỏi tính an toàn phòng chống cháy nổ cao.

• Van điện: Sử dụng nguồn điện trực tiếp, vận hành ổn định ở mọi khoảng cách thông qua tín hiệu điều khiển từ xa, tuy nhiên tốc độ đóng mở chậm hơn so với dòng khí nén.

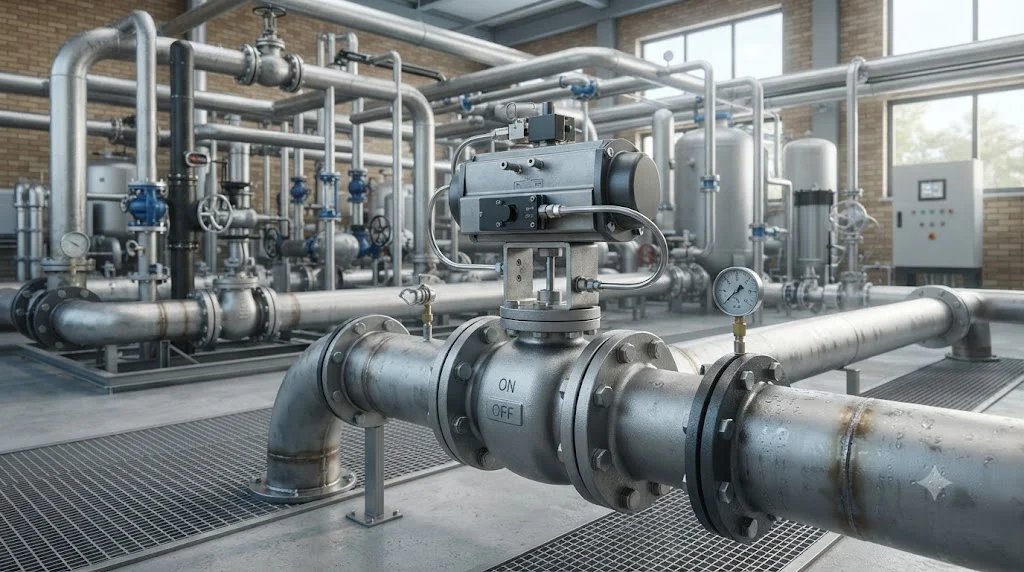

Ứng dụng thực tế

On off van được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Đóng mở các nhánh đường ống chính, tự động hóa trạm bơm cấp nước đô thị.

• Hệ thống khí nén nhà máy: Cấp hoặc ngắt dòng khí nén cấp cho các dây chuyền robot tự động.

• Hệ thống HVAC và xử lý nước: Cô lập các tuyến ống nước lạnh (chilled water) phục vụ công tác bảo trì định kỳ mà không làm gián đoạn toàn bộ tòa nhà.

• Dây chuyền sản xuất công nghiệp: Liên động đóng ngắt môi chất tự động theo kịch bản lập trình sẵn của tủ PLC/DCS.

Sai lầm thường gặp khi chọn on off valve

• Nhầm lẫn chức năng của on off van với control valve dẫn đến việc dùng sai loại van.

• Chỉ chú ý đến thông số DN mà bỏ qua cấp áp suất PN hoặc nhiệt độ làm việc của môi chất.

• Chọn sai actuator khiến mô-men xoắn quá yếu, không thể xoay được đĩa van trong điều kiện áp lực cao.

• Không kiểm tra tính năng an toàn Fail Position (FO/FC) trong các quy trình công nghiệp nguy hiểm.

• Chọn nhầm vật liệu gioăng (seat) không tương thích với hóa chất lưu truyền, gây phồng rộp và rò rỉ.

Hướng dẫn / Checklist

Cách chọn on off van phù hợp

1. Bước 1: Xác định chính xác tính chất môi chất (nước, khí, hóa chất, dầu).

2. Bước 2: Đo đạc kích thước danh nghĩa DN của tuyến ống.

3. Bước 3: Khảo sát áp suất làm việc thực tế và áp suất tối đa của hệ thống.

4. Bước 4: Xác định giới hạn nhiệt độ vận hành tối thiểu và tối đa.

5. Bước 5: Lựa chọn vật liệu thân van và gioăng làm kín phù hợp.

6. Bước 6: Chọn kiểu kết nối đường ống (ren, bích hoặc wafer).

7. Bước 7: Quyết định phương thức điều khiển (tay gạt, khí nén, điện hoặc solenoid).

8. Bước 8: Kiểm tra kỹ công suất actuator, torque, điện áp và cấu hình Fail Position trước khi đặt mua.

Checklist trước khi mua on off van

FAQ – Câu hỏi thường gặp về on off van

1. On off valve là gì?

Đây là dòng van công nghiệp chuyên dùng để đóng hoặc mở hoàn toàn dòng chảy với hai trạng thái Open và Close, có thể vận hành thủ công hoặc tích hợp bộ truyền động tự động.

2. On off van có phải là van điều khiển tuyến tính không?

Không. Thiết bị này chỉ chuyên trách đóng ngắt dòng chảy, hoàn toàn không phù hợp để làm nhiệm vụ điều tiết lưu lượng liên tục như control valve.

3. Nên dùng on off van khí nén hay van điện?

Lựa chọn phụ thuộc vào nguồn năng lượng sẵn có tại nhà máy, tốc độ đóng mở yêu cầu, không gian lắp đặt và mức độ tự động hóa của hệ thống.

4. On off van gồm những loại kết cấu nào?

Sản phẩm rất đa dạng, phổ biến nhất gồm van bi (ball valve), van bướm (butterfly valve), van điện từ (solenoid valve) và các dòng van kết hợp actuator khí nén hoặc điện.

5. Cần lưu ý thông số gì khi chọn mua on off van?

Các thông số cốt lõi gồm: kích thước DN, áp suất PN, môi chất, nhiệt độ, vật liệu thân và gioăng, kiểu kết nối cùng lực kéo torque của bộ truyền động.

Kết luận: Tối ưu hóa tự động hóa với on off valve chuẩn xác

Việc trang bị một thiết bị on off valve chất lượng cao là chìa khóa quan trọng giúp hệ thống đường ống tự động hóa hoàn toàn các thao tác đóng ngắt dòng chảy, bảo vệ an toàn cho toàn bộ dây chuyền. Việc lựa chọn thiết bị không thể qua loa mà phải dựa trên sự đồng bộ chặt chẽ giữa kích thước DN, cấp áp suất PN, vật liệu chế tạo, loại gioăng seat và thông số mô-men xoắn của bộ truyền động.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về on off valve
