Van Bù Áp: Giải Pháp Kỹ Thuật Và Cách Chọn Lựa Cho Hệ Thống Đường Ống

Một hệ thống đường ống công nghiệp hoặc dân dụng thường xuyên đối mặt với tình trạng áp suất biến động liên tục theo thời gian thực. Tại một số thời điểm hoặc vị trí nhất định, áp lực nước có thể tăng vọt quá cao hoặc sụt giảm đột ngột, khiến các thiết bị phía sau vận hành chập chờn, lưu lượng cấp không đều và gây thất thoát tài nguyên nghiêm trọng. Trước những biểu hiện bất ổn này, đội ngũ vận hành thường có xu hướng tìm kiếm một thiết bị chuyên dụng mang tên van bù áp để cân bằng lại toàn bộ hệ thống.

Tuy nhiên, thực tế kỹ thuật cho thấy không phải cứ hệ thống gặp sự cố về áp suất là có thể tùy tiện chọn mua một dòng thiết bị mang mác van nước bù áp bất kỳ. Việc lựa chọn đòi hỏi sự am hiểu sâu sắc về biên độ áp suất cần xử lý, dải làm việc, tính chất môi chất, kích thước danh nghĩa DN, cấp áp suất PN cùng cơ chế điều khiển tối ưu.

Kiến thức nền

Van bù áp và bài toán áp suất trong hệ thống đường ống

Van nước bù áp là thiết bị van công nghiệp được lắp đặt trên hệ thống đường ống nhằm mục đích điều chỉnh, ổn định hoặc duy trì điều kiện áp suất nằm trong khoảng giới hạn thiết kế. Tùy thuộc vào kết cấu cơ khí và mục đích sử dụng, van có khả năng tự động phản ứng trước sự dao động của áp lực dòng chảy, tiến hành tiết lưu hoặc mở rộng tiết diện để giảm chênh áp, giữ cho áp suất tại một điểm luôn ổn định. Cần nhấn mạnh rằng cụm từ này đại diện cho một chức năng kỹ thuật rộng lớn, do đó cấu tạo thực tế có thể thay đổi hoàn toàn tùy thuộc vào từng dòng sản phẩm và đặc thù của hệ thống.

• “Bù áp” thực chất có nghĩa là gì? Khi áp suất đầu vào biến động, nhu cầu tiêu thụ thay đổi hoặc chênh áp trên tuyến ống dịch chuyển, van sẽ tự động phản ứng để đưa các thông số áp suất trở lại dải tiêu chuẩn mong muốn.

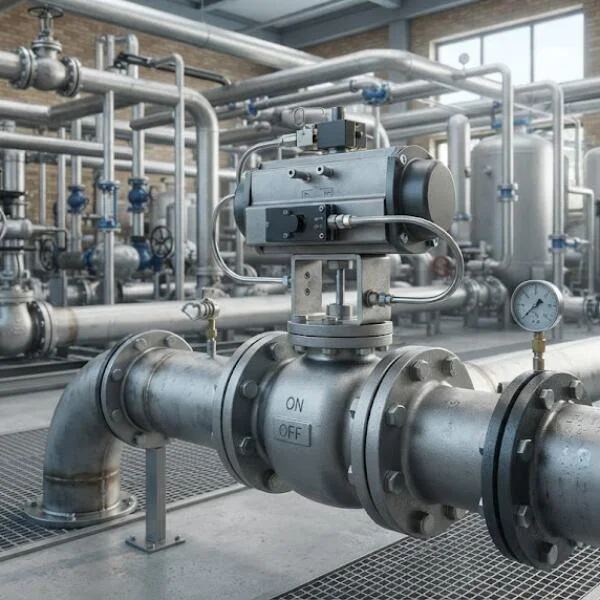

• Sự khác biệt với van đóng/mở thông thường: Trong khi van thông thường chỉ làm nhiệm vụ đóng ngắt dòng chảy hoàn toàn (trạng thái ON/OFF), dòng van nước bù áp lại sở hữu khả năng điều tiết linh hoạt dựa trên cơ chế cảm nhận áp lực thực tế để kiểm soát điều kiện vận hành của toàn tuyến ống.

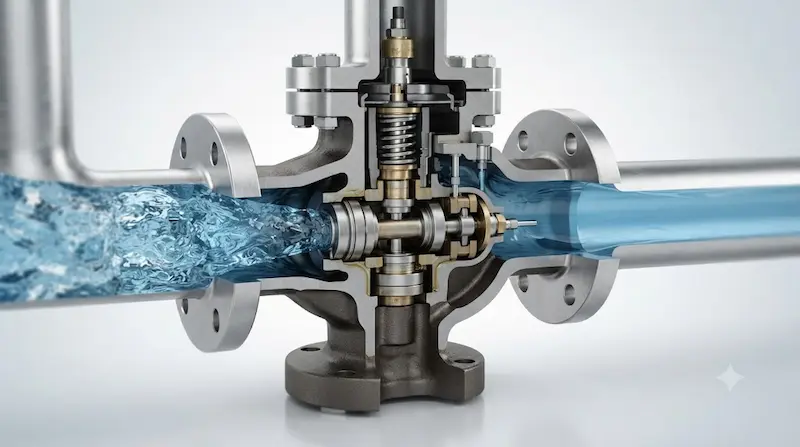

Nguyên lý hoạt động của van bù áp

Chu trình vận hành của thiết bị diễn ra qua các bước tự động liên tục: áp suất dòng chảy thay đổi tác động trực tiếp lên cơ cấu cảm nhận, khiến van tự động thay đổi độ mở để điều tiết lưu lượng, qua đó đưa áp suất và dòng chảy trở về trạng thái ổn định theo thiết lập.

• Sự tác động của áp suất: Quá trình vận hành chịu sự chi phối đồng thời của áp suất đầu vào, áp suất đầu ra, độ chênh áp, lực căng lò xo, diện tích màng van hoặc piston và các cơ cấu pilot đi kèm.

• Khi áp suất tăng cao: Lực tác động vượt ngưỡng cài đặt sẽ ép màng van dịch chuyển, làm giảm tiết diện lưu thông để cản bớt lưu lượng và kéo áp suất đầu ra hạ xuống mức an toàn.

• Khi áp suất sụt giảm: Lực lò xo đẩy màng van mở rộng hơn, gia tăng tiết diện dòng chảy để bù đắp áp suất thiếu hụt cho các thiết bị phía sau.

• Vì sao cần kiểm soát áp suất? Áp suất dòng chảy chi phối trực tiếp đến tuổi thọ thiết bị. Áp lực quá cao dễ gây quá tải, búa nước hoặc phá hủy đường ống, trong khi áp lực quá thấp khiến thiết bị không đạt công suất làm việc.

Phân tích chuyên sâu

Các loại van bù áp phổ biến hiện nay

• Van nước bù áp cơ học: Vận hành hoàn toàn tự động dựa trên lực đàn hồi của lò xo, màng ngăn hoặc piston mà không cần sử dụng nguồn điện ngoài, thích hợp cho các hệ thống điều chỉnh áp suất cơ bản.

• Van nước bù áp điều khiển bằng pilot: Kết hợp giữa van chính và van phụ (pilot) thông qua đường ống tín hiệu áp suất, mang lại độ chính xác cực cao trong việc kiểm soát áp lực tại các hệ thống lớn.

• Van nước bù áp điều khiển điện/điện tử: Tích hợp cảm biến áp suất, bộ điều khiển trung tâm và bộ truyền động điện (actuator), cho phép tự động hóa hoàn toàn và kết nối linh hoạt với hệ thống SCADA của nhà máy.

• Phân loại theo môi chất: Được thiết kế chuyên biệt cho nước sạch, nước thải, hệ thống khí nén, hơi nóng hoặc các loại hóa chất công nghiệp có tính ăn mòn cao.

Thông số van nước bù áp cần quan tâm khi lựa chọn

Việc mua sắm thiết bị không thể chỉ dựa vào một thông số duy nhất. Người kỹ thuật phải đánh giá đồng thời kích thước DN, dải áp suất đầu vào, áp suất cần bù, nhiệt độ và vật liệu chế tạo để đảm bảo thiết bị hoạt động chính xác.

So sánh van nước bù áp với các loại van điều chỉnh áp suất khác

• Van nước bù áp và van giảm áp : Van giảm áp tập trung đưa áp suất đầu ra hạ thấp xuống một giá trị cố định thấp hơn phía đầu vào, trong khi khái niệm van nước bù áp mang tính chất tổng quát hơn, chuyên trách việc bù đắp hoặc điều chỉnh áp lực theo yêu cầu biến động của hệ thống.

• Van nước bù áp và van an toàn: Van an toàn đóng vai trò bảo vệ hệ thống bằng cách xả bớt áp suất khi xảy ra sự cố quá áp đột ngột, còn dòng van điều chỉnh áp hoạt động liên tục trong suốt chu trình vận hành để kiểm soát thông số dòng chảy.

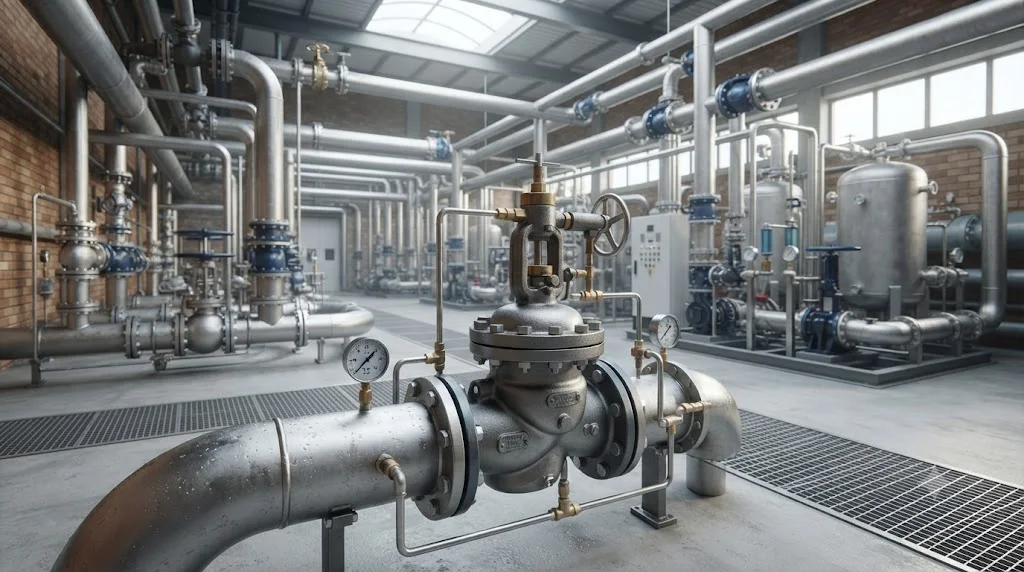

Ứng dụng thực tế

Van nước bù áp được sử dụng ở đâu?

• Hệ thống cấp nước đô thị: Duy trì áp lực ổn định trên các tuyến ống truyền tải dài, bảo vệ mạng lưới ống khỏi hiện tượng vỡ ống do sốc áp.

• Hệ thống máy bơm: Kiểm soát sự biến động áp suất khi bơm khởi động hoặc khi phụ tải thay đổi liên tục giữa các nhánh tiêu thụ.

• Hệ thống khí nén công nghiệp: Ổn định áp suất khí cung cấp cho các dây chuyền lắp ráp và máy móc tự động.

• Nhà máy công nghiệp: Ứng dụng trong hệ thống HVAC, dây chuyền xử lý nước, đường ống hơi và các nhà máy hóa chất khép kín.

Khi nào nên sử dụng van bù áp?

Thiết bị là lựa chọn bắt buộc khi áp suất đầu ra biến động mạnh theo phụ tải, khi các thiết bị phía sau đòi hỏi tiêu chuẩn áp lực khắt khe, hoặc khi hệ thống có lưu lượng tiêu thụ thay đổi liên tục đòi hỏi cơ chế tự động bù trừ mà không cần can thiệp thủ công. Tuy nhiên, nếu chưa làm rõ các thông số về môi chất, nhiệt độ, dải áp suất và kiểu kết nối, kỹ sư tuyệt đối không nên mua sắm chỉ dựa vào tên gọi thương mại.

Sai lầm thường gặp khi chọn và lắp van nước bù áp

• Chỉ chọn van theo kích thước DN mà bỏ qua dải áp suất làm việc thực tế.

• Không xác định rõ biên độ áp suất đầu vào và áp suất cần duy trì.

• Chọn sai vật liệu gioăng làm kín, dẫn đến hiện tượng ăn mòn hoặc lão hóa nhanh chóng khi gặp hóa chất.

• Bỏ qua chiều lắp đặt dòng chảy quy định trên thân van.

• Lắp đặt thiếu các thiết bị đo áp suất (đồng hồ đo áp) hỗ trợ theo dõi tại vị trí trước và sau van.

Hướng dẫn / Checklist

Cách chọn van nước bù áp phù hợp cho hệ thống

1. Bước 1: Xác định chính xác tính chất môi chất (nước, khí, hóa chất hay hơi).

2. Bước 2: Đo đạc kích thước danh nghĩa DN của đường ống lắp đặt.

3. Bước 3: Khảo sát thông số áp suất đầu vào tối đa và tối thiểu.

4. Bước 4: Xác định mức áp suất cần duy trì hoặc bù đắp cho đầu ra.

5. Bước 5: Đánh giá giới hạn nhiệt độ vận hành của hệ thống.

6. Bước 6: Lựa chọn vật liệu thân van và vật liệu gioăng màng tương thích.

7. Bước 7: Kiểm tra tiêu chuẩn kiểu kết nối (ren hoặc mặt bích).

8. Bước 8: Đối chiếu toàn bộ thông số với catalogue kỹ thuật của nhà sản xuất trước khi chốt đơn.

Checklist trước khi mua van bù áp

FAQ – Câu hỏi thường gặp về van nước bù áp

1. Van bù áp là gì?

Đây là thiết bị van công nghiệp chuyên dùng để tự động điều chỉnh, ổn định hoặc bù đắp áp suất trong hệ thống đường ống, giúp bảo vệ thiết bị và duy trì lưu lượng ổn định.

2. Van nước bù áp có giống van giảm áp không?

Hai khái niệm này có sự giao thoa nhất định trong thương mại, nhưng van giảm áp chuyên dùng để hạ áp lực xuống một mức cố định, trong khi van nước bù áp bao hàm chức năng điều chỉnh linh hoạt theo biến động hệ thống.

3. Van nước bù áp dùng cho nước sạch được không?

Hoàn toàn được, miễn là model sản phẩm được chế tạo từ vật liệu an toàn sinh hoạt, đáp ứng đúng các thông số về DN, áp suất và nhiệt độ nước.

4. Vì sao van nước bù áp hoạt động không ổn định?

Hiện tượng này thường do áp suất đầu vào biến động quá lớn, cài đặt sai lực lò xo, kẹt màng van, tắc đường ống tín hiệu pilot hoặc chọn sai kích thước van so với lưu lượng thực tế.

5. Cần cung cấp thông tin gì khi mua van nước bù áp?

Khách hàng cần cung cấp tối thiểu các thông số gồm: kích thước DN, loại môi chất, áp suất đầu vào, áp suất cần duy trì, nhiệt độ và tiêu chuẩn kết nối mặt bích.

Kết luận: Chọn đúng chức năng trước khi chọn kích thước

Việc lựa chọn thiết bị van bù áp đòi hỏi sự thấu hiểu tường tận về yêu cầu kỹ thuật của hệ thống chứ không thể chỉ dựa vào kích thước DN hay tên gọi thông thường. Sự thành công của một hệ thống đường ống phụ thuộc trực tiếp vào việc xác định chính xác dải áp suất, tính chất môi chất, vật liệu cấu thành và phương thức điều khiển phù hợp trước khi đưa ra quyết định đầu tư.
