Van Bướm DN65 Dùng Cho Đường Nước Nào? Cấu Tạo, Thông Số Và Cách Chọn

Một hệ thống cấp nước công trình cần thay thế thiết bị cũ. Người phụ trách vật tư chỉ tiếp nhận thông tin ngắn gọn là đường ống DN65 và muốn mua ngay van bướm dn65.

Tuy nhiên, khi tiến hành lựa chọn sản phẩm thực tế, hàng loạt câu hỏi kỹ thuật phát sinh: DN65 có phải đường kính ngoài đúng 65 mm không? Van này có lắp vừa mọi đường ống cùng cỡ không? Nên chọn kiểu kết nối wafer hay lug, áp suất PN10 hay PN16, tay gạt hay tay quay, và dùng thân gang hay inox?

Việc chọn đúng kích thước DN chỉ là bước khởi đầu. Một van bướm phù hợp và bền bỉ còn phải đáp ứng chính xác các yêu cầu về áp suất làm việc, tính chất môi trường, vật liệu cấu thành, kiểu kết nối mặt bích và phương thức vận hành của toàn bộ hệ thống.

Kiến thức nền

Van bướm DN65 là gì?

Van bướm dn65 là loại van công nghiệp có kích thước danh nghĩa DN65, được sử dụng chuyên dụng để đóng, mở hoặc kiểm soát dòng chảy chất lỏng trong các hệ thống đường ống tương thích. Thiết bị sử dụng một đĩa van hình cánh bướm quay quanh trục vuông góc với dòng chảy để thay đổi tiết diện lưu thông.

Cần lưu ý rằng DN65 chỉ là kích thước danh nghĩa (Nominal Diameter). Người dùng tuyệt đối không nên mặc định DN65 bằng đường kính ngoài của mọi loại ống. Kích thước kết nối thực tế còn phụ thuộc vào tiêu chuẩn chế tạo và thiết kế của từng hãng. Ngoài ra, thiết bị này cũng có rất nhiều phương thức vận hành và vật liệu cấu thành khác nhau.

Nguyên lý hoạt động của van bướm

Quá trình vận hành diễn ra đơn giản khi người dùng tác động lực lên tay gạt, tay quay hoặc bộ truyền động tự động, làm xoay trục van và kéo theo đĩa van xoay chuyển góc để thay đổi tiết diện dòng chảy.

• Khi van đóng: Đĩa van xoay một góc vuông góc (gần 90 độ) so với phương dòng chảy, tạo ra độ kín lớn nhằm hạn chế hoặc ngăn chặn hoàn toàn dòng chất lỏng đi qua.

• Khi van mở: Đĩa van xoay song song theo chiều dòng chảy, tạo ra không gian thông thủy rộng lớn giúp chất lỏng lưu thông thuận lợi với tổn thất áp suất thấp.

Sở dĩ van bướm có kết cấu rất gọn nhẹ là vì đĩa van được thiết kế nằm ngay trong tâm dòng chảy, không cần khoang chứa rườm rà như van cầu, đồng thời hành trình đóng mở chỉ diễn ra trong góc 90 độ ngắn gọn.

Phân tích chuyên sâu

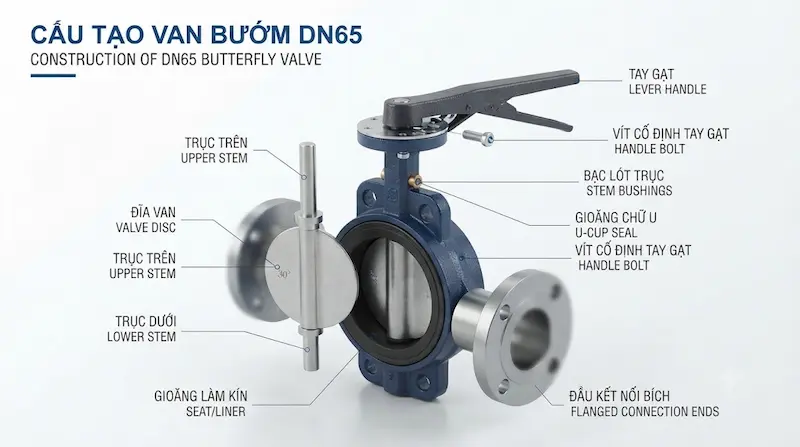

Cấu tạo van bướm gồm những bộ phận nào?

Thiết bị bao gồm các thành phần chính được gia công đồng bộ:

• Thân van: Khung chính chịu lực (thường làm từ gang, inox hoặc thép).

• Đĩa van: Cánh bướm điều tiết lưu lượng trực tiếp.

• Trục van: Truyền chuyển động từ tay gạt hoặc bộ điều khiển xuống đĩa.

• Gioăng/seat: Đóng vai trò làm kín khít tuyệt đối khi van đóng [xem thêm: Hướng dẫn chọn vật liệu van công nghiệp chống ăn mòn].

• Tay gạt hoặc hộp số: Cơ cấu truyền lực thủ công.

• Bộ truyền động: Actuator điện hoặc khí nén đối với dòng tự động hóa.

Trong cấu tạo này, lớp gioăng (seat) làm từ các vật liệu phổ biến như EPDM, NBR hoặc PTFE quyết định trực tiếp đến khả năng làm kín. Người kỹ thuật phải kiểm tra kỹ khả năng tương thích của vật liệu seat với nhiệt độ và hóa chất của môi trường lưu chất để tránh tình trạng rò rỉ, phồng rộp gioăng.

Các loại van bướm DN65 phổ biến

• Van bướm tay gạt: Cấu tạo đơn giản, thao tác đóng mở cực nhanh bằng tay, phù hợp với các hệ thống vận hành thủ công thông thường.

• Van bướm tay quay: Tích hợp hộp số giảm tốc giúp trợ lực, thao tác nhẹ nhàng, thích hợp khi lực vận hành lớn hoặc cần kiểm soát góc mở chính xác hơn.

• Van bướm điều khiển điện: Sử dụng mô tơ điện để tự động hóa hoàn toàn quy trình đóng mở từ tủ điều khiển trung tâm.

• Van bướm điều khiển khí nén: Sử dụng áp lực khí nén để vận hành, có tốc độ đóng mở cực nhanh, chuyên dùng trong dây chuyền tự động hóa công nghiệp.

Van bướm có những kiểu kết nối nào?

• Kiểu Wafer (Kẹp bích): Thiết kế mỏng, gọn nhẹ, được kẹp trực tiếp giữa hai mặt bích của đường ống bằng bu lông dài. Đây là kiểu kết nối phổ biến nhất nhờ tiết kiệm không gian và chi phí.

• Kiểu Lug (Tai bích): Thân van có các lỗ ren chờ sẵn (tai bắt bu lông) ở hai bên mép. Kiểu này cho phép tháo rời một bên đường ống mà không làm mất áp lực của nhánh bên kia, rất có lợi trong công tác bảo trì.

• Kiểu Flanged (Mặt bích liền): Van có sẵn các mặt bích đúc liền trên thân, bắt trực tiếp vào mặt bích ống bằng bu lông rời, tạo sự chắc chắn tuyệt đối cho các hệ thống áp lực cao.

Việc lựa chọn kiểu kết nối không thể áp dụng chung một công thức mà phải dựa trên tiêu chuẩn mặt bích, không gian lắp đặt và yêu cầu tháo lắp định kỳ của tuyến ống.

Thông số van bướm cần quan tâm

Người mua không nên chọn mua thiết bị chỉ vì thấy nhãn "đúng DN65". Hai sản phẩm cùng kích thước DN65 nhưng có thể khác biệt hoàn toàn về vật liệu chế tạo, cấp áp suất PN, loại gioăng làm kín và kiểu truyền động. Do đó, việc đối chiếu catalogue kỹ thuật của hãng là yêu cầu bắt buộc.

Van bướm DN65 PN10 và PN16 khác nhau thế nào?

Ký hiệu PN biểu thị cấp áp suất danh nghĩa của thiết bị. Tuy nhiên, van PN10 và PN16 không nên hiểu đơn giản là thiết bị chịu chính xác 10 hoặc 16 bar trong mọi điều kiện nhiệt độ. Khả năng chịu áp thực tế của van còn phụ thuộc vào tiêu chuẩn thiết kế, vật liệu cấu thành và nhiệt độ dòng chảy.

Việc lựa chọn PN10 hay PN16 phải tuân thủ tuyệt đối theo bản vẽ tính toán áp lực của hệ thống đường ống. Không được mặc định rằng van PN16 luôn tốt hơn hoặc luôn cần thiết phải thay thế cho van PN10 nếu hệ thống chỉ vận hành ở áp suất thấp, nhằm tránh lãng phí chi phí đầu tư không cần thiết.

So sánh van bướm với van bi DN65

• Về cơ cấu đóng mở: Van bướm sử dụng đĩa dạng cánh xoay, trong khi van bi sử dụng một viên bi đục lỗ xuyên tâm.

• Về kích thước và trọng lượng: Van bướm có kết cấu rất gọn nhẹ, tiết kiệm không gian, trong khi van bi cùng kích thước thường cồng kềnh và nặng hơn đáng kể.

• Về đặc tính dòng chảy: Cả hai đều cho phép đóng mở nhanh, nhưng van bướm có đĩa nằm chắn trong dòng chảy nên tổn thất áp suất qua van ở một số góc mở có thể khác so với van bi.

• Về ứng dụng: Van bướm được ưu tiên chọn lựa cho các hệ thống đường ống kích thước trung bình và lớn như cấp nước, HVAC nhờ tối ưu chi phí và không gian lắp đặt.

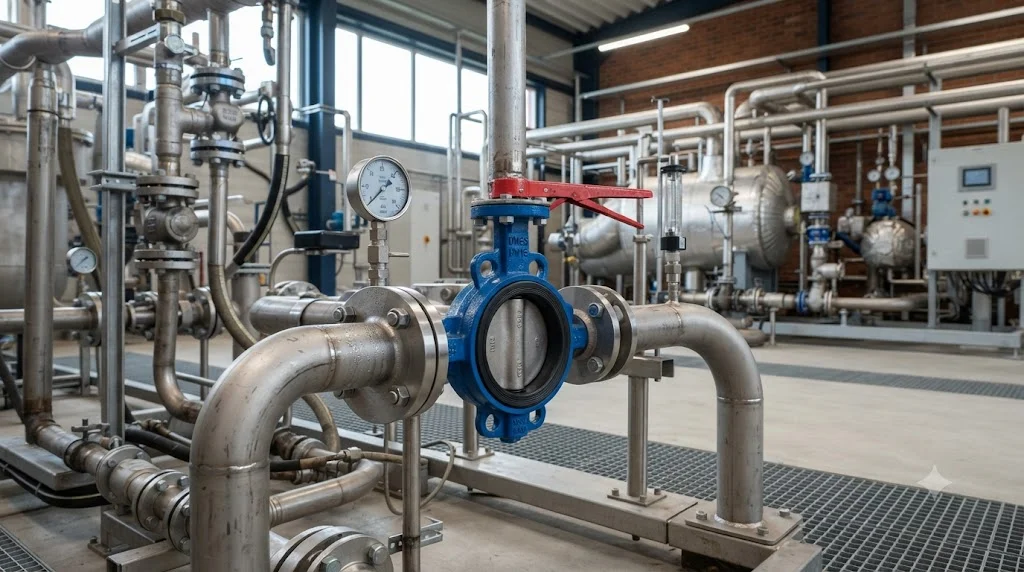

Ứng dụng thực tế

Van bướm được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt trên các tuyến ống phân phối nước sạch, nhà máy xử lý nước sinh hoạt và trạm bơm cấp.

• Hệ thống HVAC: Sử dụng phổ biến trong đường nước lạnh (chilled water), tháp giải nhiệt và hệ thống điều hòa không khí trung tâm của các tòa nhà lớn.

• Ngành công nghiệp nhẹ: Ứng dụng trong đường ống dẫn dung dịch, nước kỹ thuật và các nhà máy chế biến thực phẩm.

• Lưu ý về PCCC: Không phải mọi dòng van bướm trên thị trường đều đạt chuẩn PCCC. Thiết bị chỉ được phép sử dụng cho hệ thống phòng cháy chữa cháy khi model cụ thể có chứng nhận kiểm định chuyên ngành từ cơ quan có thẩm quyền.

Khi nào nên chọn van bướm?

Thiết bị là sự lựa chọn tối ưu khi đường ống yêu cầu thao tác đóng mở nhanh chóng, không gian lắp đặt bị giới hạn, cần giảm thiểu trọng lượng toàn bộ cụm van trên tuyến ống, hoặc khi hệ thống vận hành với môi chất tương thích hoàn toàn với vật liệu chế tạo của van.

Sai lầm thường gặp khi chọn van bướm

• Sai lầm 1: Nhầm lẫn DN65 với đường kính ngoài thực tế của ống là 65 mm.

• Sai lầm 2: Chỉ chú ý đến thông số DN mà bỏ qua cấp áp suất PN của hệ thống.

• Sai lầm 3: Bỏ qua việc kiểm tra tiêu chuẩn mặt bích, dẫn đến tình trạng tâm lỗ bu lông không khớp khi lắp đặt.

• Sai lầm 4: Chọn sai loại gioăng làm kín (seat) không phù hợp với nhiệt độ hoặc hóa chất của môi trường.

• Sai lầm 5: Chọn bộ truyền động điện hoặc khí nén có mô-men xoắn quá nhỏ so với lực cản của van.

• Sai lầm 6: Không kiểm tra không gian văng của đĩa van, khiến đĩa bị vướng vào thành ống hoặc phụ kiện bên cạnh khi mở.

Hướng dẫn / Checklist

Cách chọn van bướm đúng thông số

1. Bước 1: Xác định kích thước: Kiểm tra kỹ bản vẽ kỹ thuật để xác định hệ thống thực sự yêu cầu cỡ DN65.

2. Bước 2: Xác định môi trường: Làm rõ tính chất lưu chất là nước sạch, nước thải, khí nén hay hóa chất loãng.

3. Bước 3: Xác định áp suất: Chọn cấp áp suất PN phù hợp với thông số thiết kế tối đa của đường ống.

4. Bước 4: Xác định nhiệt độ: Đánh giá nhiệt độ dòng chảy để chọn vật liệu gioăng (EPDM, PTFE...) cho chuẩn xác.

5. Bước 5: Chọn vật liệu van: Đồng bộ vật liệu thân, đĩa và trục van với môi trường lưu chất.

6. Bước 6: Chọn kiểu kết nối: Lựa chọn kiểu wafer, lug hay mặt bích liền theo phương án thi công.

7. Bước 7: Chọn phương thức vận hành: Quyết định dùng tay gạt, hộp số tay quay hay bộ điều khiển tự động.

8. Bước 8: Đối chiếu datasheet: So sánh toàn bộ thông số chi tiết từ catalogue chính hãng trước khi đặt hàng.

Checklist trước khi mua van bướm DN65

• Xác định đúng kích thước danh nghĩa DN65

• Đường kính ngoài và tiêu chuẩn ống tương thích

• Đã chọn đúng cấp áp suất PN yêu cầu

• Vật liệu thân van phù hợp với môi trường

• Vật liệu đĩa van đạt tiêu chuẩn kỹ thuật

• Vật liệu gioăng (seat) chịu được nhiệt độ và hóa chất

• Kiểu kết nối (wafer/lug) khớp với phương án lắp

• Tiêu chuẩn mặt bích đường ống tương thích

• Môi trường làm việc không gây ăn mòn vật liệu

• Giới hạn nhiệt độ vận hành nằm trong mức cho phép

• Kiểu vận hành (tay gạt/tay quay/actuator) đáp ứng mục đích

• Đã kiểm tra không gian lắp đặt thực tế

• Có đầy đủ catalogue và chứng nhận xuất xứ

• Model sản phẩm minh bạch, rõ ràng từ nhà cung cấp

Lưu ý khi lắp đặt van bướm

• Vệ sinh sạch sẽ bề mặt mặt bích và loại bỏ hoàn toàn xỉ hàn, rác thải kẹt bên trong đường ống trước khi lắp van.

• Căn chỉnh đường ống thẳng hàng, tuyệt đối không dùng lực của bu lông mặt bích để ép lệch hoặc nắn thân van.

• Giữ đĩa van ở trạng thái hơi mở (hé mở khoảng 10-15 độ) trong quá trình xỏ bu lông để tránh làm trầy xước phần viền gioăng cao su.

• Siết các con ốc bu lông đối xứng và đều lực để lực ép phân bố đồng đều xung quanh thân van.

• Kiểm tra hành trình quay đóng mở bằng tay hoặc bằng điện xem đĩa van có bị vướng mắc trước khi đưa toàn bộ hệ thống vào vận hành chính thức.

FAQ – Câu hỏi thường gặp về van bướm

1. Van bướm DN65 là bao nhiêu?

DN65 là kích thước danh nghĩa (đường kính danh định). Người dùng không nên hiểu đơn giản rằng mọi kích thước thực tế bên ngoài của ống hoặc van đều đúng chuẩn 65 mm, mà phải đối chiếu theo tiêu chuẩn kỹ thuật cụ thể.

2. Van bướm dùng cho ống nào?

Thiết bị được thiết kế để kết nối với các hệ thống đường ống có kích thước danh nghĩa tương thích DN65, đồng thời phải phù hợp với tiêu chuẩn mặt bích và điều kiện áp suất thực tế của tuyến ống.

3. Van bướm PN10 và PN16 khác gì nhau?

Sự khác biệt nằm ở cấp áp suất danh nghĩa thiết kế. Việc lựa chọn PN10 hay PN16 phải dựa trên thông số tính toán kỹ thuật của hệ thống, không nên mặc định chọn loại áp suất cao hơn nếu điều kiện thực tế không yêu cầu.

4. Van bướm có những loại nào?

Sản phẩm được phân loại đa dạng theo kiểu kết nối (wafer, lug), vật liệu cấu thành (gang, inox) và phương thức vận hành (tay gạt, tay quay hộp số, bộ điều khiển điện hoặc khí nén).

5. Nên chọn van bướm như thế nào?

Kỹ sư cần xác định đồng thời các thông số gồm kích thước DN, cấp áp suất PN, môi trường, nhiệt độ, vật liệu, kiểu kết nối và phương thức vận hành, sau đó đối chiếu trực tiếp với catalogue của model cụ thể.

Kết luận: Chọn đúng van bướm thay vì chỉ chọn đúng kích thước

Kích thước DN65 chỉ là điểm bắt đầu chứ không phản ánh toàn bộ thông số kỹ thuật của thiết bị. Khi mua sắm, kỹ thuật viên cần xác định đồng thời cấp áp suất PN, vật liệu thân và đĩa, loại gioăng làm kín (seat), kiểu kết nối cũng như phương thức vận hành thủ công hay tự động. Đối với các dòng van tự động hóa, việc kiểm tra kỹ mô-men xoắn của actuator là yếu tố kiên quyết để đảm bảo thiết bị vận hành ổn định lâu dài.
