Van Lá Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Thiết Bị Phù Hợp

Trong các hệ thống đường ống hoặc máy bơm vận hành liên tục, dòng chất lỏng luôn cần được định hướng di chuyển theo một chiều cố định. Tuy nhiên, khi máy bơm dừng hoạt động đột ngột hoặc áp suất ở phía sau biến động, dòng chất lỏng có xu hướng chảy ngược trở lại về nguồn.

Hiện tượng này để lại nhiều hậu quả nghiêm trọng như gây mất áp suất hệ thống, làm tổn hại đến cánh quạt máy bơm, tạo dòng chảy không ổn định, tăng nguy cơ va đập thủy lực và khiến môi chất bẩn quay ngược về thiết bị nguồn. Để giải quyết triệt để vấn đề này, van lá xuất hiện như một giải pháp kỹ thuật cốt lõi giúp kiểm soát dòng chảy một chiều tự động.

Câu hỏi đặt ra là thiết bị này vận hành bằng cơ chế nào và vì sao chỉ cần một bộ phận lá van đơn giản lại có thể ngăn chặn hiệu quả dòng chảy ngược? Hãy cùng phân tích chi tiết cấu tạo, nguyên lý và phương pháp lựa chọn van đĩa/lá chuẩn xác trong bài viết dưới đây.

Kiến thức nền

Van lá là gì?

Van lá là dòng thiết bị công nghiệp sử dụng một hoặc nhiều đĩa/lá van chuyển động linh hoạt theo sự thay đổi của dòng chảy và chênh lệch áp suất, nhằm cho phép môi chất đi qua theo đúng chiều thiết kế, đồng thời ngăn chặn hoàn toàn dòng chảy ngược. Trong thuật ngữ kỹ thuật thực tế, van đĩa/lá thường được dùng để chỉ các loại van một chiều có cơ cấu đóng mở đặc trưng dạng lá hoặc đĩa lật.

Sản phẩm này thuộc nhóm van tự động, không đòi hỏi người vận hành phải tác động đóng mở liên tục bằng tay. Chuyển động của lá van hoàn toàn phụ thuộc vào năng lượng của dòng chảy và sự chênh lệch áp suất trước – sau van. Tuy nhiên, cấu tạo chi tiết thực tế của dòng thiết bị này có thể thay đổi tùy thuộc vào từng model và tiêu chuẩn của nhà sản xuất.

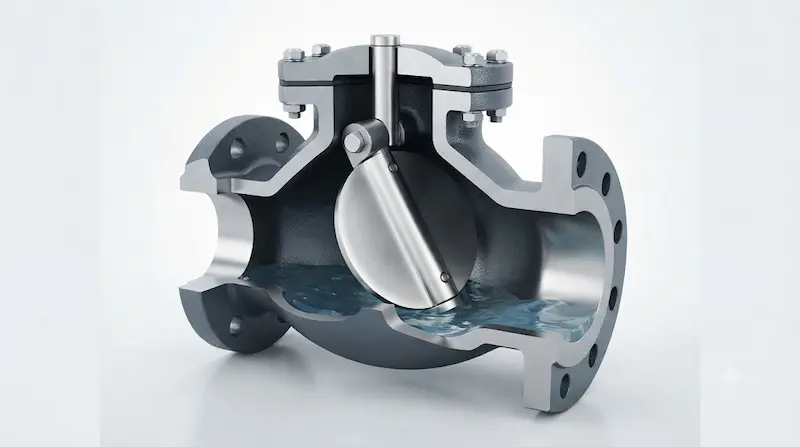

Nguyên lý hoạt động của van lá

Quá trình vận hành của thiết bị diễn ra hoàn toàn tự động dựa trên nguyên tắc chênh lệch áp suất dòng chất lỏng:

• Khi dòng chảy đi đúng chiều: Áp suất của môi chất ở phía trước tạo ra lực đẩy lớn hơn trọng lượng lá van, làm cho lá van bật mở hoàn toàn để chất lỏng lưu thông qua ống.

• Khi dòng chảy giảm hoặc đảo chiều: Chênh lệch áp suất thay đổi, lực đẩy suy giảm khiến lá van tự động chuyển động sập về vị trí đóng nhờ trọng lực hoặc lực hỗ trợ của lò xo, qua đó ngăn chặn dòng chảy ngược quay lại.

Sự thay đổi áp suất chính là chìa khóa điều khiển. Khi dòng thuận xuất hiện, lá mở cho môi chất đi qua; khi dòng giảm hoặc đảo chiều, lá tự động đóng kín để bảo vệ hệ thống.

Phân tích chuyên sâu

Cấu tạo van đĩa/lá gồm những bộ phận nào?

Mỗi chi tiết cấu thành đều giữ vai trò kỹ thuật quan trọng nhằm đảm bảo độ kín và tuổi thọ cho thiết bị:

• Thân van: Khung chịu lực chính kết nối trực tiếp vào đường ống.

• Lá/đĩa van: Bộ phận quyết định khả năng đóng mở trực tiếp theo dòng chảy.

• Trục hoặc bản lề: Tâm quay giúp lá van chuyển động linh hoạt.

• Bề mặt làm kín: Khu vực tiếp xúc khít giữa lá van và thân.

• Gioăng/seat: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ.

• Lò xo: Trang bị ở một số model giúp tăng tốc độ đóng van.

Trong số này, lá van là bộ phận cốt lõi chịu tác động mài mòn lớn nhất. Khi lựa chọn, kỹ sư phải đánh giá kỹ khối lượng, vật liệu chế tạo, bề mặt làm kín, góc chuyển động và khả năng chịu áp suất của lá van để đảm bảo thiết bị không bị biến dạng dưới áp lực dòng chảy cao.

Các loại van đĩa/lá phổ biến

• Van đĩa/lá lật: Lá van chuyển động xoay quanh trục bản lề, cấu tạo đơn giản, ứng dụng rộng rãi trong các hệ thống chất lỏng thông thường.

• Van một chiều lá có lò xo: Tích hợp lò xo hỗ trợ đẩy lá van về vị trí đóng nhanh chóng, thích hợp cho hệ thống cần kiểm soát dòng ngược nghiêm ngặt.

• Van đĩa/lá nhiều cánh: Sử dụng nhiều đĩa nhỏ thay vì một lá lớn, giúp giảm hành trình di chuyển của từng cánh và tối ưu hóa không gian dòng chảy.

• Van đĩa/lá dùng cho máy bơm: Chuyên dụng để bảo vệ bơm khỏi hiện tượng búa nước và dòng hồi lưu khi ngắt điện đột ngột.

Thông số van đĩa/lá cần quan tâm

Việc chọn mua van đĩa/lá không thể chỉ dựa vào kích thước DN. Hai thiết bị có cùng cỡ DN nhưng hoàn toàn khác biệt về cấp áp suất PN, vật liệu chế tạo, loại gioăng làm kín hay khả năng chịu nhiệt. Do đó, việc đối chiếu datasheet của model cụ thể là bước bắt buộc.

Van đĩa/lá có ưu điểm và nhược điểm gì?

Thiết bị sở hữu nhiều ưu điểm vượt trội như khả năng tự động đóng mở hoàn toàn theo dòng chảy mà không cần tay quay cơ học, cấu tạo tương đối gọn gàng, đa dạng kích thước và ứng dụng linh hoạt trong nhiều hệ thống đường ống khác nhau.

Tuy nhiên, sản phẩm vẫn tồn tại một số hạn chế nhất định. Do lá van nằm trực tiếp trên đường đi của môi chất, thiết bị có thể gây ra một mức tổn thất áp suất nhất định cho hệ thống. Ngoài ra, lá van phải chịu tác động va đập liên tục của dòng chảy, đồng thời một số dòng sản phẩm không phù hợp với nguồn nước chứa quá nhiều rác thải hoặc cặn bẩn kích thước lớn.

Tại sao van đĩa/lá phải lắp đúng chiều dòng chảy?

Thiết bị được thiết kế theo nguyên tắc cơ học một chiều: dòng thuận làm mở van, còn dòng ngược ép chặt van lại. Nếu người lắp đặt vô tình gắn ngược chiều, van sẽ bị kẹt hoặc cản trở toàn bộ dòng chảy, khiến hệ thống không đạt được lưu lượng mong muốn, đồng thời gây ra hiện tượng rung lắc và tiếng ồn bất thường. Do đó, việc quan sát kỹ mũi tên chỉ hướng dòng chảy đúc nổi trên thân van trước khi thi công là nguyên tắc bắt buộc.

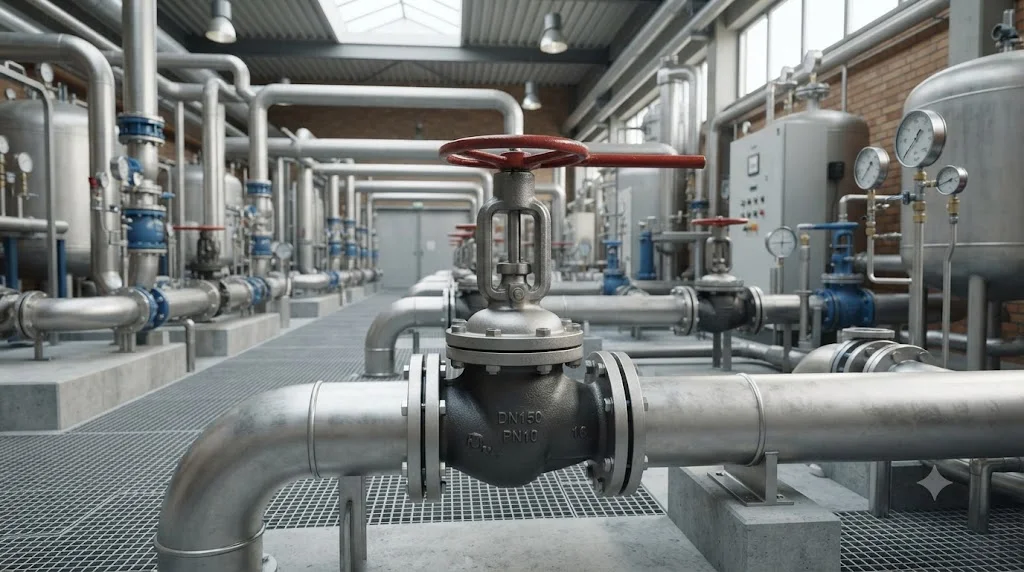

Ứng dụng thực tế

Van đĩa/lá được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt trên các tuyến ống chính, trạm bơm cấp nước sinh hoạt và hệ thống phân phối nước sạch.

• Hệ thống xử lý nước: Ứng dụng trong các đường ống công nghệ, bể chứa tuần hoàn và các dây chuyền lọc nước công nghiệp.

• Ngành công nghiệp chất lỏng: Kiểm soát dòng chảy một chiều trong nhà máy sản xuất, hệ thống làm mát và đường ống tuần hoàn khép kín.

• Bảo vệ máy bơm: Hạn chế triệt để tình trạng dòng chất lỏng quay ngược lại làm quay ngược cánh bơm khi thiết bị ngừng hoạt động.

Khi nào nên sử dụng van đĩa/lá?

Thiết bị là lựa chọn tối ưu khi hệ thống cần ngăn chặn dòng chảy ngược hoàn toàn tự động mà không muốn can thiệp thủ công, khi tuyến ống có dòng chảy một chiều ổn định, hoặc khi cần bảo vệ cụm máy bơm khỏi nguy cơ tổn hại do áp lực ngược. Ngược lại, nếu hệ thống có dòng chảy xung động mạnh, chứa nhiều cặn thô hoặc yêu cầu khắt khe về triệt tiêu tổn thất áp suất, kỹ sư nên cân nhắc các dòng van một chiều chuyên dụng khác như van bi hoặc van lò xo dạng đĩa nâng.

Sai lầm thường gặp khi chọn van đĩa/lá

• Sai lầm 1: Chỉ chọn mua theo thông số DN mà bỏ qua cấp áp suất PN của hệ thống.

• Sai lầm 2: Lắp ngược hướng dòng chảy so với mũi tên chỉ dẫn trên thân van.

• Sai lầm 3: Bỏ qua việc đánh giá áp suất vận hành thực tế dẫn đến nứt vỡ thân van.

• Sai lầm 4: Chọn sai vật liệu chế tạo khi dẫn truyền hóa chất hoặc môi trường nhiệt độ cao.

• Sai lầm 5: Không tính toán đến tốc độ đóng mở của lá van, gây ra hiện tượng va đập thủy lực (búa nước).

• Sai lầm 6: Lắp đặt van loại cơ bản vào hệ thống có quá nhiều cặn rác, làm kẹt lá van không đóng kín được.

Hướng dẫn / Checklist

Cách chọn van lá phù hợp

1. Bước 1: Xác định môi chất (nước sạch, nước thải, hóa chất hay chất lỏng công nghiệp).

2. Bước 2: Xác định DN (kích thước danh nghĩa của đường ống hiện hữu).

3. Bước 3: Xác định áp suất (kiểm tra áp suất làm việc tối đa của toàn hệ thống).

4. Bước 4: Xác định nhiệt độ (đánh giá giới hạn nhiệt độ chịu đựng của gioăng và thân van).

5. Bước 5: Chọn vật liệu (gang dẻo, inox 304, thép đúc hoặc vật liệu đặc thù).

6. Bước 6: Chọn kiểu kết nối (ren, kẹp wafer hay mặt bích tiêu chuẩn).

7. Bước 7: Kiểm tra hướng lắp (định vị chính xác chiều dòng chảy thuận).

8. Bước 8: Đối chiếu catalogue (so khớp model, DN, PN, vật liệu và nhiệt độ trước khi chốt đơn).

Checklist trước khi mua van đĩa/lá

• Đã xác định đúng loại van một chiều dạng lá

• Đúng kích thước danh nghĩa DN của ống

• Đúng cấp áp suất PN hoặc Class yêu cầu

• Đúng vật liệu thân van chịu lực tốt

• Đúng vật liệu lá van chống mài mòn

• Đúng loại gioăng/seat làm kín tương thích

• Môi trường làm việc không gây ăn mòn vật liệu

• Giới hạn nhiệt độ vận hành nằm trong mức cho phép

• Kiểu kết nối (ren/wafer/mặt bích) khớp với hệ thống

• Hướng dòng chảy được in rõ ràng trên thân van

• Đã kiểm tra không gian vị trí lắp đặt thực tế

• Có đầy đủ catalogue và thông tin model minh bạch

• Xác định rõ nguồn gốc xuất xứ của sản phẩm

Lưu ý khi lắp đặt và bảo trì van đĩa/lá

• Vệ sinh sạch sẽ toàn bộ đường ống, loại bỏ xỉ hàn, cát sỏi và rác thải trước khi tiến hành lắp đặt van.

• Kiểm tra kỹ chiều mũi tên trên thân van để đảm bảo lắp đúng hướng dòng chảy chất lỏng.

• Đặt van ở tư thế thẳng đứng hoặc nằm ngang tùy thuộc vào thiết kế chuyên dụng của từng model nhà sản xuất.

• Tuyệt đối không để các vật thể lạ kẹt vào khe hở của lá van làm giảm độ kín khít.

• Kiểm tra định kỳ bề mặt làm kín và gioăng cao su, đồng thời có kế hoạch vệ sinh van nếu hệ thống chứa nhiều cặn bẩn.

FAQ – Câu hỏi thường gặp về van đĩa/lá

1. Van lá là gì?

Đây là dòng thiết bị sử dụng đĩa/lá van chuyển động theo lực dòng chảy và chênh lệch áp suất để cho phép chất lỏng đi theo một chiều, đồng thời ngăn chặn dòng chảy ngược.

2. Van đĩa/lá có phải van một chiều không?

Trong thuật ngữ thông dụng, van đĩa/lá chính là tên gọi phổ biến của dòng van một chiều có cơ cấu đóng mở dạng cánh lá lật. Tuy nhiên, người dùng vẫn cần kiểm tra bản vẽ kết cấu cụ thể của từng sản phẩm.

3. Van đĩa/lá hoạt động như thế nào?

Khi dòng chảy đi đúng chiều, áp suất đẩy lá van mở ra cho chất lỏng qua. Khi dòng chảy giảm hoặc đảo chiều, chênh áp thay đổi khiến lá van tự động sập xuống vị trí đóng kín.

4. Van đĩa/lá lắp ở vị trí nào trong hệ thống?

Thiết bị thường được lắp đặt trên các tuyến ống đẩy sau máy bơm hoặc các nhánh đường ống yêu cầu kiểm soát tuyệt đối dòng chảy một chiều.

5. Chọn van đĩa/lá cần quan tâm những thông số nào?

Các thông số cốt lõi gồm kích thước DN, cấp áp suất, vật liệu thân và lá van, loại gioăng làm kín, kiểu kết nối, môi trường, nhiệt độ và hướng dòng chảy.

Kết luận: Chọn đúng van đĩa/lá để kiểm soát dòng chảy hiệu quả

Van lá là giải pháp kỹ thuật tự động tối ưu giúp kiểm soát dòng chảy một chiều và bảo vệ toàn bộ hệ thống đường ống khỏi hiện tượng hồi lưu nguy hiểm. Hiệu quả vận hành của thiết bị không chỉ phụ thuộc vào kích thước danh nghĩa DN mà còn chịu ảnh hưởng trực tiếp bởi cấp áp suất, vật liệu cấu thành, loại gioăng làm kín và hướng lắp đặt thực tế. Việc đánh giá toàn diện các thông số kỹ thuật này sẽ giúp hệ thống hoạt động ổn định và bền bỉ theo thời gian.
