Van Xả Khí Đường Ống: Cấu Tạo, Nguyên Lý, Cách Chọn

Hệ thống bơm nước trong nhiều công trình vẫn vận hành liên tục nhưng lưu lượng thực tế lại không ổn định, đường ống phát ra tiếng kêu lạ, áp suất dao động mạnh hoặc nước chảy yếu tại một số vị trí cục bộ. Một trong những nguyên nhân kỹ thuật phổ biến nhất gây ra hiện tượng này chính là lượng khí bị tích tụ bên trong đường ống. Không khí có thể xâm nhập vào hệ thống trong quá trình nạp nước ban đầu, công tác sửa chữa bảo trì, hoặc khi đường ống vận hành dưới áp suất âm.

Kiến thức nền

Van xả khí đường ống là gì?

Van xả khí đường ống là thiết bị kỹ thuật được lắp đặt trực tiếp trên các tuyến ống nhằm tự động hoặc bán tự động loại bỏ lượng không khí và khí tích tụ bên trong hệ thống. Tùy theo thiết kế chuyên dụng, van có khả năng xả sạch lượng khí khi đường ống đang chứa đầy chất lỏng, đồng thời kiểm soát chặt chẽ để hạn chế tối đa tình trạng chất lỏng thất thoát ra ngoài trong suốt quá trình xả.

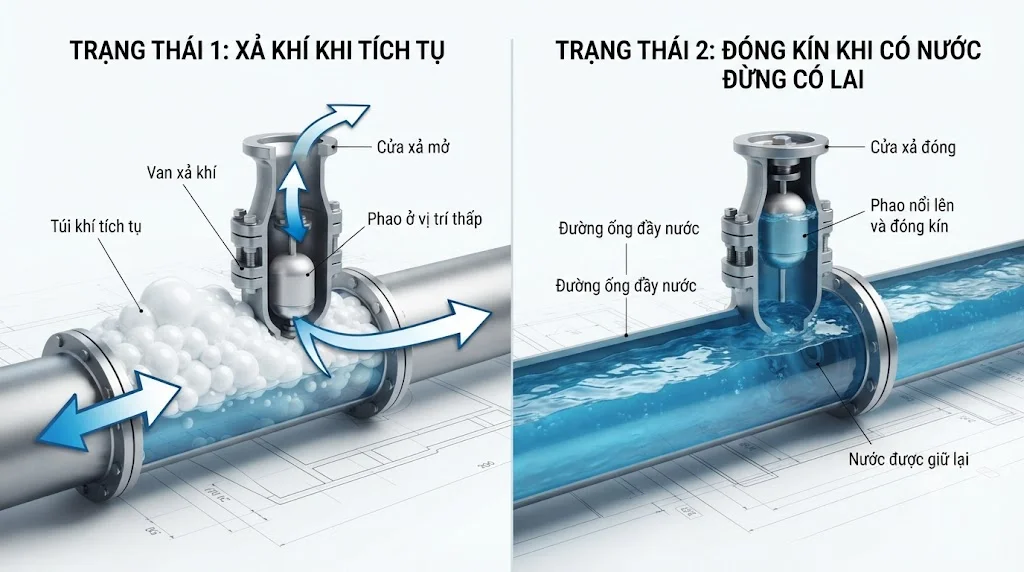

Nguyên lý hoạt động của van xả khí đường ống

Cơ chế vận hành của thiết bị diễn ra liên tục qua một chu trình khép kín dựa trên sự chênh lệch mực chất lỏng bên trong buồng van:

• Trạng thái đường ống đầy nước: Mực nước dâng cao đẩy phao lên trên, giữ cho cửa xả đóng kín hoàn toàn, ngăn không cho nước rò rỉ ra môi trường bên ngoài.

• Trạng thái khí tích tụ trong buồng van: Theo thời gian vận hành, lượng khí thừa trong dòng chảy tách ra và dồn lên các điểm cao, chiếm chỗ của nước và làm mực nước trong buồng van hạ xuống.

• Trạng thái xả khí và đóng van: Khi mực nước giảm, phao hạ xuống kéo theo cơ cấu mở cửa xả để lượng khí tích tụ thoát ra ngoài. Khi khí đã thoát hết, nước dâng lên đẩy phao về vị trí ban đầu để đóng van lại.

Khả năng xả khí nhưng vẫn giữ lại nước của thiết bị được quyết định hoàn toàn bởi nguyên lý chuyển động cơ học của phao nổi theo trọng lực và áp suất chất lỏng.

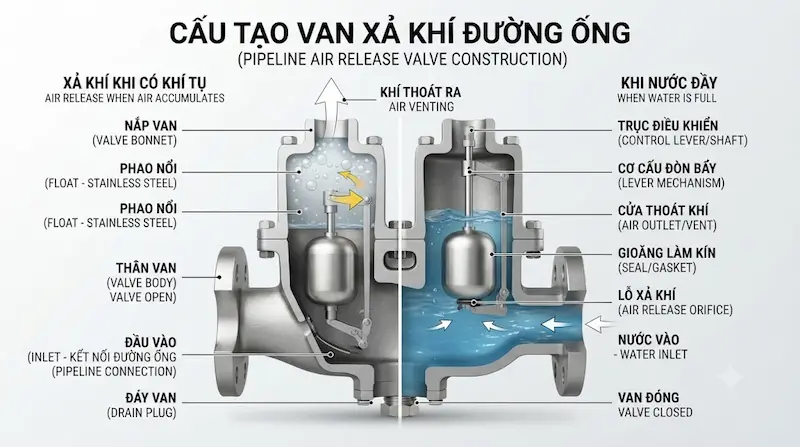

Cấu tạo van xả khí đường ống gồm những bộ phận nào?

Thiết bị bao gồm các thành phần chính được gia công tỉ mỉ để chịu áp lực cao:

• Thân van đúc chắc chắn (từ gang, đồng hoặc inox)

• Buồng chứa khí trung tâm

• Phao nổi (thường bằng nhựa kỹ thuật hoặc inox)

• Cơ cấu đòn bẩy và đóng/mở cửa xả

• Cửa xả khí phía trên

• Hệ thống gioăng làm kín chuyên dụng

• Kiểu kết nối ren hoặc mặt bích tiêu chuẩn

Phân tích chuyên sâu

Các loại van xả khí phổ biến

Thị trường hiện nay cung cấp nhiều dòng sản phẩm đa dạng nhằm đáp ứng các điều kiện vận hành khác nhau:

Không có một dòng sản phẩm nào phù hợp hoàn hảo với mọi hệ thống. Khả năng làm việc thực tế phải được kỹ sư xác định dựa trên thông số kỹ thuật riêng biệt của từng model.

Thông số van xả khí đường ống cần quan tâm

Việc mua sắm thiết bị đòi hỏi sự đánh giá kỹ lưỡng trên nhiều tiêu chí kỹ thuật cốt lõi:

Van xả khí lắp ở đâu trên đường ống?

Khí tự nhiên có xu hướng di chuyển và tích tụ tại các điểm cao nhất của hệ thống do tỷ trọng nhẹ hơn nước. Vì vậy, vị trí bố trí thiết bị đóng vai trò quyết định đến hiệu quả xử lý khí:

• Tại các đỉnh tuyến ống phân phối chính

• Các điểm cao cục bộ dọc theo chiều dài đường ống

• Đỉnh của các đoạn ống chuyển tiếp từ đi lên sang đi xuống

• Gần các vị trí thay đổi cao độ đột ngột của địa hình

• Các điểm đầu và cuối của đoạn ống vượt sông, vượt đường giao thông

• Vị trí phía sau các trạm bơm nước chính trong nhà máy

Việc lắp đặt đúng vị trí giúp bẫy và triệt tiêu hoàn toàn lượng khí thừa ngay khi chúng vừa di chuyển đến điểm tập trung.

So sánh van xả khí tự động và van xả khí thủ công

• Về cơ chế vận hành: Loại tự động hoạt động dựa trên sự thay đổi mực nước trong buồng phao mà không cần con người can thiệp, trong khi loại thủ công đòi hỏi nhân viên kỹ thuật phải trực tiếp vặn mở van.

• Về tần suất kiểm soát: Dòng tự động duy trì trạng thái kiểm soát liên tục 24/7, còn dòng thủ công có độ trễ lớn và phụ thuộc vào thời điểm kiểm tra của người vận hành.

• Về hiệu quả xử lý khí: Van tự động xử lý khí liên tục ngay khi chúng phát sinh, giúp hệ thống không bị sốc áp, trong khi van thủ công dễ bỏ sót các thời điểm khí tích tụ giữa chu kỳ làm việc.

• Về ứng dụng thực tế: Van tự động ưu tiên cho các hệ thống cần vận hành ổn định liên tục, còn van thủ công chỉ phù hợp với các đường ống đơn giản, ít điểm cao độ phức tạp.

Tại sao đường ống có khí lại gây ảnh hưởng đến hệ thống?

Sự hiện diện của các túi khí bên trong đường ống kín tạo ra nhiều hệ lụy nghiêm trọng cho toàn bộ hệ thống cơ điện:

• Làm thay đổi điều kiện dòng chảy tự nhiên, khiến tiết diện thông thủy thực tế bị thu hẹp đáng kể.

• Gây ra hiện tượng dao động lưu lượng, làm cho các thiết bị phía cuối nguồn nhận nước không đều.

• Tạo ra tiếng ồn khó chịu, hiện tượng rung lắc đường ống và rung chấn tại các chân giá đỡ.

• Làm giảm hiệu suất làm việc của máy bơm, tiêu tốn điện năng vô ích và dễ gây quá tải động cơ.

• Phát sinh hiện tượng búa nước khi hệ thống khởi động hoặc dừng đột ngột, gây nguy cơ nứt vỡ đường ống.

Van xả khí khác gì van xả nước?

Nhiều người mới tiếp cận thường nhầm lẫn hai thiết bị này vì tên gọi đều có chữ "van xả". Tuy nhiên, chúng đảm nhận hai chức năng hoàn toàn trái ngược nhau:

• Về mục đích chính: Van xả khí chuyên dùng để loại bỏ túi khí ra khỏi hệ thống, trong khi van xả nước dùng để tháo cạn toàn bộ hoặc xả bớt chất lỏng trong ống.

• Về vị trí lắp đặt: Van xả khí luôn được bố trí tại các điểm cao nhất của tuyến ống, ngược lại van xả nước bắt buộc phải đặt tại các điểm thấp nhất hoặc đáy bình chứa để tận dụng trọng lực.

• Về cơ chế hoạt động: Van xả khí sử dụng phao nổi tự động điều tiết khí, còn van xả nước thường là các dòng van cổng, van bi hoặc van điều khiển để đóng/mở dòng chất lỏng lưu thông.

Ứng dụng thực tế

Van xả khí được sử dụng ở đâu?

Thiết bị hiện diện trong hầu hết các hệ thống dẫn truyền chất lỏng công nghiệp và dân dụng:

• Hệ thống cấp nước sạch đô thị và khu dân cư

• Các tuyến ống truyền tải nước thô quy mô lớn

• Trạm bơm nước sạch và trạm tăng áp công nghiệp

• Hệ thống xử lý nước thải và hóa chất lỏng

• Mạng lưới tưới tiêu nông nghiệp tự động quy mô lớn

• Hệ thống HVAC (điều hòa không khí trung tâm) dẫn nước lạnh

• Tuyến ống dẫn dung dịch kỹ thuật có chiều dài lớn và thay đổi cao độ liên tục

Khi nào đường ống nên lắp van xả khí?

• Tuyến ống có chiều dài lớn vượt qua nhiều địa hình phức tạp.

• Hệ thống có nhiều điểm thay đổi cao độ (lên dốc, xuống dốc liên tục).

• Khu vực xuất hiện nhiều điểm cao dễ tích tụ bọt khí.

• Hệ thống thường xuyên phải thực hiện quy trình nạp nước và xả cạn định kỳ.

• Lưu lượng nước đầu ra không ổn định, kèm theo hiện tượng sụt áp bất thường.

• Đường ống phát ra tiếng kêu ục ục hoặc rung lắc mạnh khi vận hành bơm.

Nếu hệ thống của bạn gặp phải các dấu hiệu trên, việc bổ sung thiết bị xả khí là điều kiện bắt buộc để bảo vệ tuổi thọ đường ống.

Sai lầm thường gặp khi chọn van xả khí đường ống

• Sai lầm 1: Chọn van chỉ theo kích thước DN. Chỉ quan tâm đến đường kính ống mà bỏ qua áp suất làm việc và lưu lượng khí phát sinh.

• Sai lầm 2: Không xác định đúng vị trí lắp. Lắp đặt van ở những đoạn ống nằm ngang thông thường thay vì chọn điểm cao nhất, khiến khí không thể di chuyển đến van.

• Sai lầm 3: Chọn sai kiểu kết nối. Dùng sai tiêu chuẩn mặt bích hoặc ren kết nối khiến việc lắp đặt không khít, gây rò rỉ áp lực lớn.

• Sai lầm 4: Không kiểm tra vật liệu chế tạo. Sử dụng vật liệu thân van không tương thích với môi trường nước, dẫn đến hiện tượng ăn mòn nhanh chóng.

• Sai lầm 5: Lắp van không đúng hướng. Đặt ngược tư thế hoặc góc nghiêng không đúng theo thiết kế của nhà sản xuất, làm phao kẹt cứng không thể chuyển động.

• Sai lầm 6: Bỏ qua chu kỳ kiểm tra bảo trì định kỳ. Không vệ sinh cặn bẩn, khiến phao bị kẹt, gioăng bị lão hóa gây rò rỉ nước liên tục tại cửa xả.

Hướng dẫn / Checklist

Cách chọn van xả khí phù hợp

1. Bước 1: Xác định môi chất. Kiểm tra tính chất dòng chảy là nước sạch, nước thải hay dung dịch kỹ thuật.

2. Bước 2: Xác định kích thước đường ống. Đo đạc và xác định chính xác đường kính danh nghĩa DN của tuyến ống chính.

3. Bước 3: Xác định áp suất làm việc. Tính toán áp suất vận hành tối đa của bơm để chọn PN van phù hợp.

4. Bước 4: Xác định nhiệt độ làm việc. Đánh giá giới hạn nhiệt độ của hệ thống trong điều kiện vận hành thực tế.

5. Bước 5: Chọn vật liệu thân van. Cân nhắc giữa gang, đồng hoặc inox dựa trên môi trường lắp đặt.

6. Bước 6: Kiểm tra kiểu kết nối và vị trí. Xác định dùng ren hay mặt bích và chọn điểm cao nhất trên tuyến.

7. Bước 7: Đối chiếu catalogue kỹ thuật. So sánh thông số chi tiết từ nhà sản xuất trước khi quyết định đặt mua.

Checklist trước khi mua van xả khí

• Đã xác định đúng chủng loại van xả khí cần dùng

• Kích thước DN đã khớp hoàn toàn với đường ống

• Kiểu kết nối (ren/mặt bích) tương thích hệ thống

• Áp suất định mức chịu đựng đạt yêu cầu

• Vật liệu thân và phao phù hợp với môi chất

• Giới hạn nhiệt độ đáp ứng môi trường làm việc

• Đã định vị chính xác vị trí lắp đặt trên bản vẽ

• Tuân thủ đúng hướng dẫn lắp đặt của nhà sản xuất

• Có tài liệu catalogue hoặc datasheet đi kèm

• Sản phẩm có nguồn gốc xuất xứ và thông tin rõ ràng

FAQ – Câu hỏi thường gặp về van xả khí

1. Van xả khí đường ống dùng để làm gì?

Thiết bị được sử dụng chuyên dụng để loại bỏ hoàn toàn lượng không khí và bọt khí tích tụ bên trong hệ thống đường ống, đặc biệt tại những vị trí có khả năng tập trung khí cao.

2. Van xả khí lắp ở đâu?

Van thường được bố trí tại các vị trí điểm cao cục bộ, đỉnh đoạn ống chuyển tiếp hoặc các khu vực có nguy cơ cao hình thành túi khí trên toàn tuyến ống.

3. Van xả khí có tự động hoạt động không?

Có. Hầu hết các dòng sản phẩm hiện đại đều sử dụng cơ chế phao nổi để tự động đóng hoặc mở cửa xả tùy thuộc vào lượng khí và mực chất lỏng bên trong buồng van.

4. Van xả khí có giống van xả nước không?

Không. Van xả khí chuyên trách việc loại bỏ bọt khí tại điểm cao, trong khi van xả nước được sử dụng để tháo cạn chất lỏng tại các điểm thấp của hệ thống.

Kết luận: Chọn đúng van xả khí để hệ thống vận hành ổn định

Thiết bị van xả khí đường ống đóng vai trò cốt lõi trong việc duy trì hiệu suất truyền dẫn và bảo vệ an toàn cho toàn bộ hệ thống cấp nước. Vị trí lắp đặt chuẩn xác và nguyên lý hoạt động của phao cơ có ý nghĩa quan trọng không kém việc lựa chọn kích thước đường kính danh nghĩa. Khi tiến hành mua sắm, kỹ thuật viên bắt buộc phải kiểm tra đồng thời các thông số về DN, áp suất, vật liệu, kiểu kết nối và điều kiện môi trường thực tế để đảm bảo thiết bị hoạt động bền bỉ, tránh các sự cố rò rỉ hay sụt áp đáng tiếc.
