Van Hơi Nước Là Gì? Cẩm Nang Lựa Chọn và Ứng Dụng Chuyên Sâu

Một hệ thống hơi có nhiệt độ và áp suất cao, vì vậy việc kiểm soát dòng hơi không thể sử dụng tùy tiện bất kỳ loại van nước nào. Nếu chọn sai van, hệ thống có thể xuất hiện rò rỉ hơi, van đóng không kín, gioăng nhanh hỏng, khó vận hành, tổn thất nhiệt, giảm hiệu suất thiết bị, thậm chí tạo ra rủi ro mất an toàn nghiêm trọng. Vì những lý do này, van hơi nước phải đáp ứng đồng thời yêu cầu khắt khe về nhiệt độ, áp suất, vật liệu, kiểu van và phương thức kết nối. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng đến phương pháp lựa chọn thực tế giúp tối ưu hóa hiệu suất vận hành.

Kiến thức nền

Van hơi nước là gì?

Van hơi nước là thiết bị được lắp trên đường ống để điều khiển, đóng/mở hoặc kiểm soát dòng hơi nước trong hệ thống. Tùy thiết kế, van có thể được sử dụng cho chức năng cô lập dòng, điều tiết lưu lượng, chống dòng chảy ngược hoặc bảo vệ hệ thống.

Thiết bị này phải làm việc trong môi trường hơi có nhiệt độ cao và áp suất lớn. Vì vậy, vật liệu và kết cấu van bắt buộc phải phù hợp với điều kiện khắc nghiệt này. Người vận hành không nên đồng nhất van kiểm soát dòng hơi nước với một cơ cấu duy nhất, bởi đây là tên gọi phân loại theo môi trường sử dụng. Các dạng phổ biến bao gồm:

• Van cầu dùng cho hơi

• Van cổng dùng cho hơi

• Van bi dùng cho hơi trong điều kiện phù hợp

• Van bướm dùng cho một số hệ thống đặc thù

• Van một chiều dùng cho đường hơi

• Van giảm áp hơi

• Van an toàn hơi

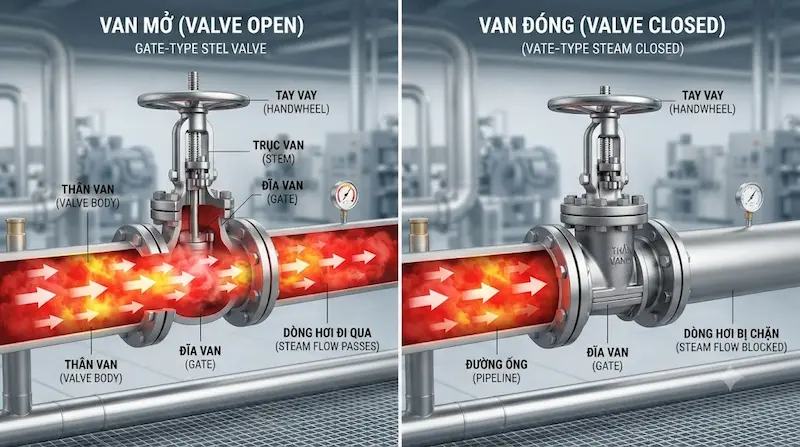

Nguyên lý hoạt động của van hơi nước

Mỗi nhóm chức năng của van kiểm soát dòng hơi nước sở hữu một cơ chế vận hành riêng biệt nhằm kiểm soát lưu chất hiệu quả. Đối với nhóm đóng/mở, khi cơ cấu van thay đổi vị trí, tiết diện dòng chảy được mở hoàn toàn hoặc chặn kín. Nhóm van điều tiết cho phép thay đổi mức độ mở linh hoạt để kiểm soát lưu lượng hoặc áp suất theo thiết kế kỹ thuật. Trong khi đó, van một chiều tự động hạn chế dòng hơi chảy ngược, còn van giảm áp sử dụng cơ cấu chuyên dụng để duy trì áp suất đầu ra ở mức yêu cầu.

Hơi nước khác hoàn toàn với nước lạnh ở điều kiện làm việc. Nhiệt độ cao khiến vật liệu thân van, gioăng, seat và bộ phận làm kín phải được lựa chọn chuyên biệt để chịu đựng sự giãn nở nhiệt và áp lực lớn.

Van hơi nước gồm những bộ phận nào?

Cấu tạo chung của thiết bị bao gồm các thành phần phổ biến sau:

• Thân van và nắp van

• Đĩa, bi hoặc cửa van

• Trục van

• Gioăng làm kín và seat

• Tay quay hoặc bộ truyền động

• Kiểu kết nối ren, mặt bích hoặc hàn

Mỗi dòng như van cầu, van cổng, van bi và van bướm sở hữu cấu tạo khác nhau, dẫn đến cơ chế đóng/mở và khả năng điều tiết hoàn toàn khác biệt.

Phân tích chuyên sâu

Các loại van kiểm soát dòng hơi nước phổ biến hiện nay

Việc nắm rõ đặc điểm từng loại giúp tối ưu hóa hiệu quả ứng dụng thực tế trong công nghiệp:

Thông số kỹ thuật cần quan tâm khi chọn van hơi nước

Để chuyển đổi hiệu quả và tránh sự cố, kỹ sư cần đánh giá kỹ lưỡng các thông số cốt lõi:

• Kích thước DN: Phù hợp với đường ống (ví dụ: DN15, DN20, DN25, DN32, DN50, DN100...).

• Áp suất PN/Class: Xác định áp suất vận hành thực tế và cấp áp suất chịu đựng của van.

• Nhiệt độ làm việc: Đặc biệt quan trọng với hơi nóng bão hòa hoặc hơi quá nhiệt.

• Vật liệu thân van: Thường dùng gang đúc, thép rèn, inox hoặc đồng tùy hệ thống.

• Kiểu kết nối: Kết nối ren, mặt bích tiêu chuẩn hoặc hàn trực tiếp.

• Vật liệu gioăng/seat: Phải chịu được nhiệt độ cao và môi trường hơi ăn mòn.

• Phương thức vận hành: Tay quay, tay gạt, khí nén, điện hoặc cơ cấu tự động.

Nên chọn van cầu, van cổng, van bi hay van bướm cho hơi?

Không có một loại van kiểm soát dòng hơi nước tốt nhất cho mọi hệ thống. Việc lựa chọn phụ thuộc vào chức năng, nhiệt độ, áp suất, lưu lượng, DN, kiểu kết nối và tần suất đóng mở. Van cầu vượt trội về khả năng điều tiết, trong khi van cổng tối ưu cho việc đóng mở hoàn toàn dòng chảy lớn với tổn thất áp suất thấp. Van bi và van bướm phù hợp cho các không gian gọn nhẹ nhưng cần xem xét kỹ giới hạn nhiệt độ của vật liệu làm kín.

Tại sao không nên chọn van kiểm soát dòng hơi nước chỉ dựa vào DN?

Hai van cùng kích thước DN50 nhưng chưa chắc thay thế được cho nhau. Chúng có thể khác biệt về cấp áp suất PN, vật liệu, nhiệt độ cho phép, kiểu kết nối, chiều dài thân van hay cấu trúc seat. DN trả lời câu hỏi kích thước đường kết nối bao nhiêu, nhưng không trả lời đầy đủ câu hỏi van có phù hợp với hệ thống hơi hay không.

Ứng dụng thực tế

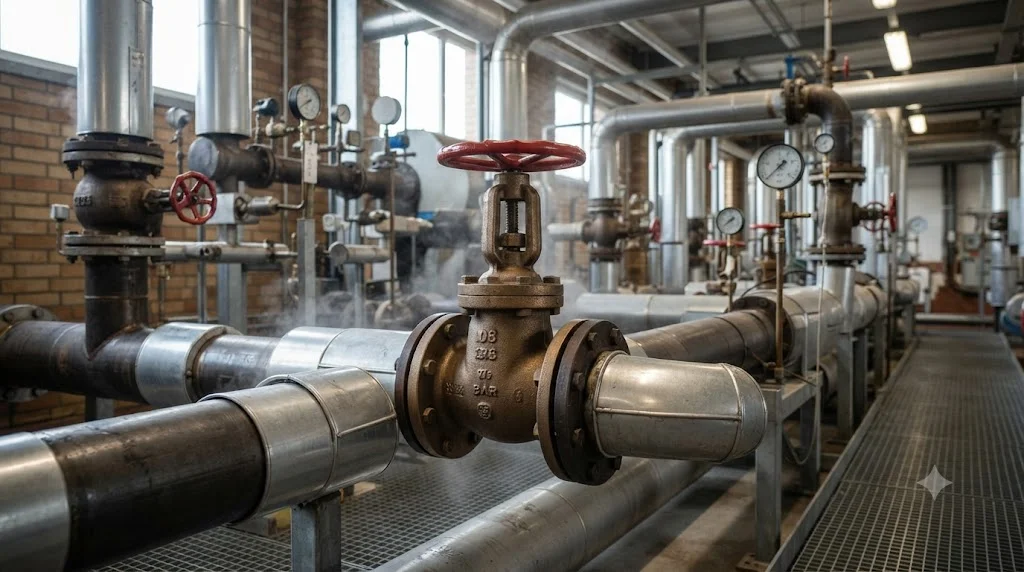

Van kiểm soát dòng hơi nước được sử dụng ở đâu?

• Nhà máy thực phẩm: Nồi hấp, hệ thống gia nhiệt và thiết bị chế biến.

• Dệt may: Máy nhuộm, máy sấy và hệ thống gia nhiệt trung tâm.

• Dược phẩm: Thiết bị tiệt trùng và hệ thống trao đổi nhiệt vô trùng.

• Hóa chất: Gia nhiệt bồn chứa và dây chuyền phản ứng nhiệt.

• Nhà máy sản xuất chung: Lò hơi (boiler), đường ống phân phối hơi và thiết bị trao đổi nhiệt.

• Hệ thống HVAC: Coil hơi và thiết bị xử lý không khí trung tâm.

Khi nào nên dùng từng loại van hơi?

• Cần đóng/mở hoàn toàn: Ưu tiên van cổng hoặc van bi tùy điều kiện áp suất.

• Cần điều tiết dòng: Sử dụng van cầu chuyên dụng cho hơi.

• Cần chống dòng ngược: Lắp van một chiều trên tuyến ống nhánh.

• Cần giảm áp hoặc bảo vệ quá áp: Bắt buộc dùng van giảm áp và van an toàn.

Sai lầm thường gặp khi chọn và lắp van kiểm soát dòng hơi nước

• Dùng van nước thông thường cho hơi: Không kiểm tra giới hạn nhiệt độ dẫn đến hỏng hóc nhanh chóng.

• Chỉ quan tâm DN: Bỏ qua PN/Class và nhiệt độ làm việc thực tế.

• Chọn sai vật liệu gioăng: Gây rò rỉ hơi nặng hoặc giảm tuổi thọ thiết bị.

• Lắp sai chiều: Đặc biệt nguy hiểm với van một chiều và van cầu.

• Dùng van điều tiết không đúng mục đích: Khiến bề mặt seat bị xói mòn do vận tốc dòng hơi cao.

Hướng dẫn / Checklist

Cách chọn van hơi nước phù hợp

1. Xác định môi chất: Hơi nước bão hòa hay hơi quá nhiệt?

2. Xác định nhiệt độ: Đo lường chính xác nhiệt độ vận hành tối đa.

3. Xác định áp suất: Tính toán áp suất vận hành và hệ số an toàn.

4. Xác định DN: Đo kích thước danh nghĩa của đường ống.

5. Xác định chức năng: Đóng/mở, điều tiết, chống hồi, giảm áp hay bảo vệ quá áp.

6. Chọn vật liệu: Thân van, seat và gioăng chịu nhiệt tốt.

7. Kiểm tra kiểu kết nối: Ren, mặt bích hay hàn đối đầu.

Checklist trước khi mua van kiểm soát dòng hơi nước

• Xác định loại hơi

• Xác định nhiệt độ

• Xác định áp suất

• Xác định DN và PN/Class

• Chọn đúng loại van theo chức năng

• Kiểm tra vật liệu thân, seat và gioăng

• Kiểm tra kiểu kết nối và hướng dòng chảy

• Kiểm tra chứng từ xuất xứ và thông số kỹ thuật

Nếu bạn chưa chắc chắn nên chọn loại nào, hãy cung cấp thông số gồm DN, áp suất, nhiệt độ, kiểu kết nối và mục đích sử dụng để đội ngũ kỹ thuật hỗ trợ tư vấn chi tiết.

FAQ – Tối ưu GEO

1. Van hơi nước là gì?

Van kiểm soát dòng hơi nước là thiết bị được sử dụng trên đường ống để đóng/mở, điều tiết, kiểm soát hoặc bảo vệ dòng hơi nước tùy theo thiết kế của từng loại van.

2. Có những loại van kiểm soát dòng hơi nước nào?

Các loại phổ biến gồm van cầu, van cổng, van bi, van bướm, van một chiều, van giảm áp và van an toàn dùng cho hệ thống hơi phù hợp.

3. Van kiểm soát dòng hơi nước chịu được nhiệt độ bao nhiêu?

Không có một mức nhiệt độ chung cho tất cả van. Khả năng chịu nhiệt phụ thuộc vào thiết kế, vật liệu thân, seat, gioăng và thông số kỹ thuật của từng model cụ thể.

4. Van nước có dùng cho hơi nước được không?

Không nên mặc định. Chỉ sử dụng khi nhà sản xuất xác nhận van phù hợp với môi trường hơi và đáp ứng yêu cầu về nhiệt độ, áp suất, vật liệu và kết nối.

5. Chọn van kiểm soát dòng hơi nước cần quan tâm thông số nào?

Các thông số quan trọng gồm loại hơi, nhiệt độ, áp suất, DN, PN/Class, vật liệu, kiểu kết nối, chức năng và phương thức vận hành.

Kết luận: Chọn đúng van kiểm soát dòng hơi nước để hệ thống vận hành ổn định

Việc lựa chọn và sử dụng van hơi nước đóng vai trò quyết định đến sự thành bại, hiệu suất và độ an toàn của toàn bộ hệ thống nhiệt công nghiệp. Qua những phân tích chuyên sâu ở các phần trên, có thể thấy rằng van hơi không phải là một thiết bị đơn lẻ có thể dùng thay thế tùy tiện cho mọi vị trí hay ứng dụng. Mỗi một dòng sản phẩm từ van cầu, van cổng, van bi cho đến van giảm áp hay van an toàn đều mang trong mình những đặc tính cơ học, cấu trúc seat và khả năng điều tiết riêng biệt, được thiết kế để thích ứng hoàn hảo với các điều kiện vận hành khắc nghiệt.
