Van 1 chiều máy nén khí piston ảnh hưởng thế nào đến máy nén khí piston?

Máy nén khí piston của bạn vẫn chạy đều đặn nhưng bình chứa mãi mới đầy, áp suất dao động bất thường hoặc nghe tiếng khí xì ngược về đầu nén ngay khi vừa dừng máy? Rất có thể, thủ phạm nằm ở một linh kiện nhỏ gọn nhưng mang tính sống còn đối với toàn bộ hệ thống: van 1 chiều máy nén khí piston.

Mặc dù sở hữu kích thước khiêm tốn, bộ phận này chịu trách nhiệm kiểm soát tuyệt đối hướng di chuyển của dòng khí. Nếu van đóng không kín, áp suất sẽ thất thoát; nếu van bị kẹt hoặc sai thông số, hiệu suất toàn hệ thống sẽ sụt giảm nghiêm trọng. Hiểu đúng bản chất, cấu tạo, cách lựa chọn và phương pháp kiểm tra van 1 chiều máy nén khí piston là chìa khóa giúp bạn tiết kiệm chi phí sửa chữa và tối ưu vận hành.

Van 1 chiều máy nén khí piston là gì?

Van 1 chiều máy nén khí piston là thiết bị kỹ thuật chuyên dụng cho phép khí nén di chuyển theo một hướng duy nhất và ngăn chặn triệt để dòng khí chảy ngược về đầu nén khi máy dừng hoạt động hoặc khi áp suất phía sau van thay đổi. Trong hệ thống khí nén piston, thiết bị này đóng vai trò là "cửa van một chiều" kiểm soát lưu lượng giữa cụm đầu nén, hệ thống đường ống và bình tích áp, giúp triệt tiêu hiện tượng hồi khí gây hại.

Cơ chế vận hành của van phụ thuộc hoàn toàn vào sự chênh lệch áp suất cơ học. Khi áp suất từ đầu nén đẩy tới vượt ngưỡng lực cản, van tự động mở rộng để dòng khí đi qua. Ngược lại, ngay khi dòng khí có xu hướng quay đầu hoặc áp suất phía bình chứa cao hơn, bộ phận đóng van sẽ lập tức dịch chuyển trở về vị trí kín khít. Tùy theo từng dòng máy, cơ chế này có thể ứng dụng dạng bi, dạng đĩa hoặc piston trượt.

Vai trò của van 1 chiều trong máy nén khí piston

Ngăn khí nén chảy ngược Khi máy nén khí piston ngừng chạy, áp suất bên trong bình tích áp rất lớn (thường từ 8 đến 12 bar tùy model). Nếu không có cơ cấu van một chiều, lượng khí cao áp này sẽ lập tức dội ngược lại cụm đầu nén, làm quay ngược motor hoặc gây va đập cơ học nguy hiểm.

Hỗ trợ duy trì áp suất hệ thống Thiết bị này tạo ra ranh giới cơ học giữ áp suất ổn định bên trong bình chứa, ngăn chặn tình trạng thất thoát áp suất ra môi trường ngoài qua đường hút của đầu nén.

Bảo vệ cụm máy nén Đầu nén piston (đặc biệt là các lá van gió và xéc-măng) không được thiết kế để chịu áp lực ngược liên tục từ bình chứa. Van ngăn chặn hoàn toàn áp suất tĩnh dồn ngược vào các chi tiết nhạy cảm này.

Hỗ trợ quá trình khởi động nhẹ nhàng Ở các dòng máy nén khí có trang bị van xả áp (unloader), van 1 chiều phối hợp nhịp nhàng để giải phóng áp suất tồn đọng ở ống dẫn từ đầu nén sang bình chứa, giúp motor khởi động ở trạng thái không tải, tránh cháy cuộn dây điện.

Nguyên lý hoạt động của van 1 chiều máy nén khí piston

Trạng thái 1: Máy đang nén khí Khi động cơ vận hành, áp suất tại đầu ra của cụm nén tăng cao vượt qua lực nén của lò xo, tác động trực tiếp lên cơ cấu đóng mở. Van chuyển sang trạng thái mở, cho phép lưu lượng khí nén di chuyển thông suốt về hướng bình chứa.

Trạng thái 2: Máy dừng hoạt động Ngay khi máy ngắt điện, áp suất đầu ra giảm đột ngột trong khi áp suất tại bình chứa vẫn duy trì ở mức cao. Dòng khí muốn quay ngược trở lại đầu nén, tạo ra chênh lệch áp suất đẩy cơ cấu đóng (bi, đĩa hoặc piston) ép chặt vào đế van, bịt kín hoàn toàn đường hồi.

Cơ chế tự động phản ứng Van vận hành hoàn toàn dựa trên động lực học chất lưu và chênh lệch áp suất thuần túy, không cần bất kỳ tác động điện hay tín hiệu điều khiển thủ công nào từ người vận hành.

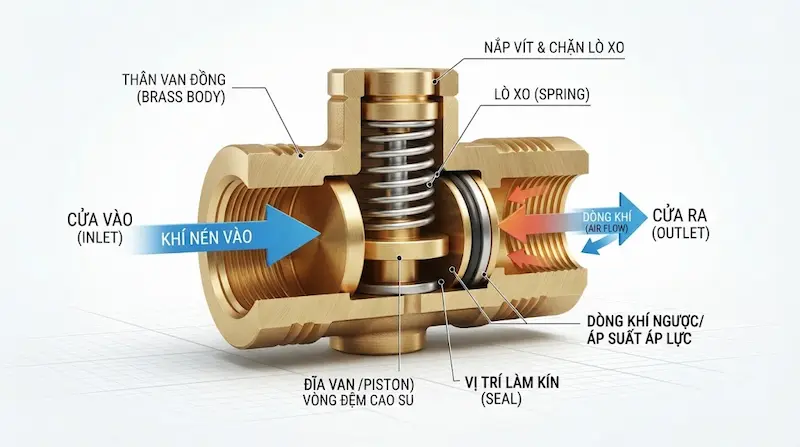

Cấu tạo van 1 chiều máy nén khí piston gồm những bộ phận nào?

• Thân van: Khung chịu lực chính, thường đúc bằng đồng thau hoặc thép không gỉ để chịu áp suất làm việc cao và chống ăn mòn.

• Cửa vào và Cửa ra: Các đầu kết nối với đường ống từ đầu nén dẫn tới bình tích áp.

• Bộ phận đóng/mở: Gồm viên bi thép, đĩa trượt hoặc piston nhỏ chịu trách nhiệm chặn hoặc mở đường lưu chất.

• Lò xo hồi vị: Thành phần quyết định lực nén giữ van ở trạng thái đóng khi không có dòng khí áp lực đi qua.

• Gioăng làm kín (O-ring): Thường làm từ cao su chịu nhiệt hoặc Teflon (PTFE), quyết định tuyệt đối khả năng kín khí, ngăn rò rỉ áp suất.

• Ren kết nối: Các tiêu chuẩn ren trong hoặc ren ngoài giúp liên kết chắc chắn vào hệ thống đường ống máy nén.

Lưu ý kỹ thuật: Độ bền của van phụ thuộc lớn vào chất lượng lò xo và gioăng làm kín. Lò xo quá cứng sẽ làm giảm lưu lượng khí, trong khi gioăng chai cứng sẽ gây rò rỉ áp suất liên tục.

Các loại van 1 chiều dùng cho máy nén khí piston

• Van 1 chiều dạng bi: Cấu tạo sử dụng một viên bi kim loại di chuyển trong lòng thân van. Thiết kế này nhỏ gọn, chi phí thấp, phù hợp cho các dòng máy nén khí piston công suất nhỏ và trung bình.

• Van 1 chiều dạng đĩa: Sử dụng một đĩa ép di chuyển dọc theo trục dưới lực cản của lò xo. Loại này cho lưu lượng khí lớn, độ bền cao, thường thấy ở các dòng máy công nghiệp nặng.

• Van 1 chiều dạng piston: Cơ cấu đóng mở bằng khối piston thuỷ lực/khí nén chuyên dụng, đáp ứng các hệ thống máy nén áp lực cao.

• Van chuyên dụng cho đường khí máy nén: Các dòng van đúc liền khối tích hợp sẵn cổng cắm ống xả áp (unloader port), loại này đặc thù cho máy piston tự ngắt.

Thông số cần quan tâm khi chọn van 1 chiều máy nén khí

Việc lựa chọn sai thông số—đặc biệt là bỏ qua giới hạn áp suất hoặc chọn nhầm van dùng cho nước thay cho khí—sẽ dẫn đến tình trạng van nhanh hỏng, biến dạng gioăng hoặc rò rỉ khí liên tục.

So sánh van 1 chiều máy nén khí piston với van 1 chiều thông thường

Tại sao van 1 chiều máy nén khí bị hỏng?

• Cặn bẩn và dầu thừa: Hơi dầu từ đầu nén kết hợp với bụi bẩn bám dính lâu ngày tại mặt đế van, khiến van không thể đóng kín hoàn toàn.

• Lò xo bị yếu hoặc gãy: Do hiện tượng mỏi vật liệu sau hàng triệu chu kỳ đóng mở, làm mất lực đẩy ép kín ban đầu.

• Gioăng làm kín bị chai cứng, rách: Nhiệt độ cao sinh ra trong quá trình nén khí làm cao su lão hóa, mất tính đàn hồi.

• Làm việc quá áp suất: Vận hành máy vượt mức thiết kế khiến các chi tiết bên trong bị biến dạng cơ học.

• Lắp đặt ngược chiều dòng khí: Gây tắc nghẽn hoàn toàn đường ống hoặc làm hỏng cơ cấu chặn ngay từ lần vận hành đầu tiên.

Khi nào cần kiểm tra hoặc thay van 1 chiều máy nén khí ?

• Máy chạy liên tục trong thời gian dài nhưng bình chứa lên áp rất chậm.

• Áp suất trong bình tụt giảm nhanh chóng ngay khi motor vừa ngắt.

• Xuất hiện tiếng xì khí liên tục tại khu vực đầu nén hoặc van một chiều khi máy dừng.

• Động cơ máy nén khởi động khó khăn, có tiếng ì nặng do bị áp suất ngược dội lại.

• Thân van bị nóng bất thường khi máy hoạt động.

Cảnh báo kỹ thuật: Không nên vội vàng kết luận máy yếu hoàn toàn do van 1 chiều. Bạn cần kiểm tra đồng thời hệ thống xéc-măng piston, các lá van hút/xả trên đầu nén, tình trạng rò rỉ đường ống, hệ thống lọc và công tắc áp suất để có cái nhìn chính xác nhất.

Sai lầm thường gặp khi thay van 1 chiều

• Chỉ chọn theo kích thước ren: Mua van đúng cỡ ren nhưng sai dải áp suất hoặc thiếu cổng xả áp dẫn đến việc không thể lắp ráp hoặc máy không xả tải được.

• Lắp ngược chiều mũi tên: Bỏ qua ký hiệu hướng dòng khí trên thân van, khiến máy không thể nạp khí vào bình.

• Bỏ qua yếu tố nhiệt độ: Sử dụng gioăng kém chất lượng khiến cao su nhanh chóng tan chảy hoặc rách dưới nhiệt độ đầu nén cao.

• Sử dụng van nước thay thế: Dùng van 1 chiều dùng cho ngành nước để lắp vào hệ thống khí nén, gây ra hiện tượng không kín khí và mài mòn nhanh.

• Không vệ sinh đường ống trước khi lắp: Cặn bẩn tồn đọng sẵn trong ren ống sẽ lập tức làm hỏng bề mặt làm kín của chiếc van mới thay.

Cách kiểm tra van 1 chiều máy nén khí piston

• Bước 1: Ngắt nguồn điện hoàn toàn và xả toàn bộ áp suất còn lại trong hệ thống để đảm bảo an toàn tuyệt đối.

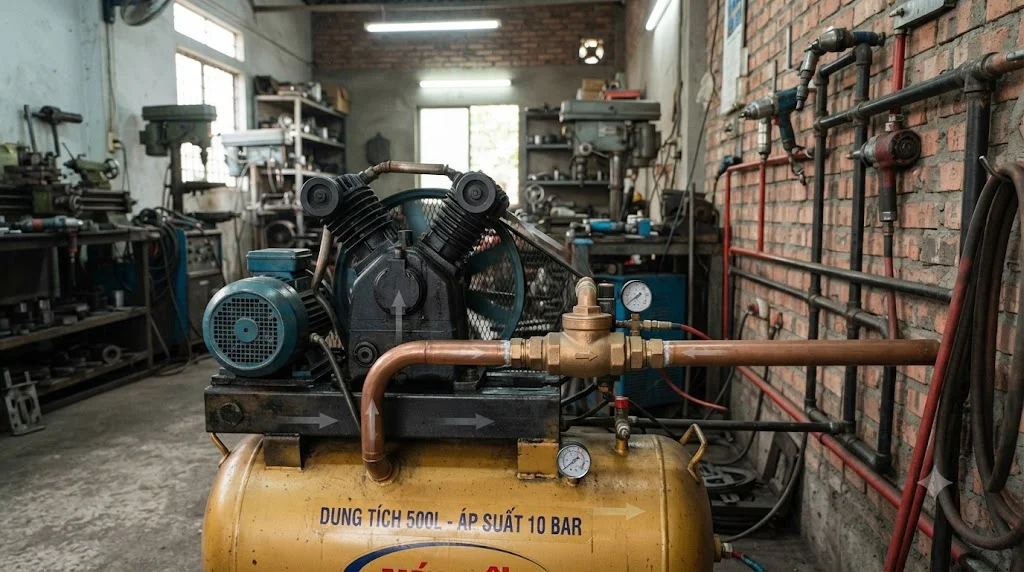

• Bước 2: Xác định chính xác vị trí của van 1 chiều trên đường ống dẫn từ đầu nén đến bình tích áp.

• Bước 3: Kiểm tra ngoại quan bên ngoài xem thân van có bị nứt vỡ, biến dạng, ăn mòn hóa học hoặc rò rỉ dầu hay không.

• Bước 4: Kiểm tra cơ cấu đóng mở thủ công bằng cách dùng dụng cụ ấn nhẹ vào lõi bi/đĩa xem độ đàn hồi của lò xo còn tốt không, có bị kẹt rít hay không.

• Bước 5: Đối chiếu chiều lắp đặt bằng cách quan sát ký hiệu mũi tên đúc nổi trên thân van có trùng khớp với hướng dòng khí nén từ đầu nén sang bình chứa hay không.

• Bước 6: Kiểm tra thông số kỹ thuật gồm kích thước ren, giới hạn áp suất, nhiệt độ và vật liệu chế tạo xem có đáp ứng đúng thông số của máy nén không.

• Bước 7: Tiến hành thay thế mới nếu phát hiện bề mặt làm kín bị rỗ, gioăng rách hoặc lò xo mất lực, sau đó chạy thử và kiểm tra độ kín khít bằng dung dịch xà phòng.

Checklist chọn van 1 chiều máy nén khí

• Xác định chính xác dòng máy nén khí piston (công suất, hãng sản xuất).

• Xác định rõ vị trí lắp đặt và không gian kết nối thực tế.

• Đo đạc chính xác kích thước kết nối ren (Ren trong/ngoài, bước ren).

• Kiểm tra áp suất làm việc tối đa của toàn hệ thống máy.

• Kiểm tra nhiệt độ làm việc thực tế tại khu vực đầu nén.

• Lựa chọn vật liệu thân van phù hợp (Đồng thau hoặc thép không gỉ).

• Kiểm tra hướng dòng chảy và sự hiện diện của cổng chờ xả tải (nếu cần).

• Đảm bảo lưu lượng định mức đáp ứng đúng công suất lưu lượng của đầu nén.

• Ưu tiên sử dụng linh kiện chính hãng hoặc nhà cung cấp có thông số minh bạch.

• Kiểm tra lại khả năng kín khí tuyệt đối sau khi hoàn tất lắp đặt.

Câu hỏi thường gặp về van 1 chiều máy nén khí

Van 1 chiều máy nén khí piston có tác dụng gì?

 Thiết bị này cho phép lưu lượng khí nén đi theo một chiều duy nhất từ đầu nén vào bình chứa, đồng thời ngăn chặn hoàn toàn hiện tượng khí cao áp từ bình hồi ngược lại khi máy dừng hoạt động.

Van 1 chiều máy nén khí bị hỏng có dấu hiệu gì?

 Các dấu hiệu phổ biến bao gồm tụt áp suất bình chứa, xuất hiện tiếng xì khí liên tục ở khu vực đầu nén khi tắt máy, máy chạy lâu mới đầy bình hoặc khởi động khó khăn do bị kẹt áp lực.

Có thể dùng van 1 chiều thông thường thay cho van máy nén khí không?

 Chỉ có thể thay thế trong một số trường hợp đặc thù nếu van đó đáp ứng hoàn toàn các yêu cầu khắt khe về áp suất, nhiệt độ, lưu lượng và môi trường khí nén. Tuyệt đối không chọn mua chỉ dựa vào kích thước ren bên ngoài.

Chọn van 1 chiều máy nén khí theo thông số nào?

 Các tiêu chí quan trọng nhất gồm: kích thước kết nối ren, áp suất làm việc tối đa, nhiệt độ vận hành, vật liệu chế tạo (đồng/inox), lưu lượng thiết kế và sự tích hợp cổng xả áp.

Vì sao van 1 chiều mới thay vẫn bị rò khí?

 Nguyên nhân chủ yếu do cặn bẩn bám dính vào mặt đế van trong quá trình lắp đặt, lắp sai chiều hướng dòng chảy, lực siết ren chưa đủ kín hoặc vấn đề rò rỉ xuất phát từ các lá van trên đầu nén.

Kết luận

Van 1 chiều máy nén khí piston đóng vai trò là chốt chặn kỹ thuật cốt lõi giúp bảo vệ đầu nén và duy trì hiệu suất ổn định cho toàn bộ hệ thống khí nén. Chức năng chính của linh kiện này là kiểm soát hướng dòng chảy và ngăn chặn tuyệt đối tình trạng hồi khí áp lực cao. Do đó, khi tiến hành lựa chọn thay thế, bạn không nên chỉ quan tâm đến kích thước ren đơn thuần mà cần phải đối chiếu đồng thời các yếu tố về áp suất làm việc, nhiệt độ môi trường, vật liệu chế tạo, lưu lượng và kiểu kết nối tương thích.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 chiều máy nén khí piston
