Tối Ưu Hóa Dòng Chảy Với Ball Valve Full Bore Cho Hệ Thống Đường Ống

Trong các hệ thống công nghiệp và đường ống áp lực cao, việc kiểm soát lưu lượng chất lỏng luôn đòi hỏi các thiết bị có độ thông thoáng tối đa. Khi cùng một kích thước đường ống nhưng các loại van khác nhau có thể tạo ra mức cản dòng rất lớn do hiện tượng thắt cổ chai bên trong thân van.

Sự ra đời của ball valves full bore đã giải quyết triệt để vấn đề này nhờ thiết kế đường passage rộng rãi, giúp duy trì lưu lượng ổn định và giảm thiểu tổn.

Ball valves full bore – lựa chọn khi hệ thống cần dòng chảy thông thoáng

Cùng một kích thước đường ống nhưng các loại ball valve thông thường có thể tạo ra mức cản dòng khác nhau do phần cấu trúc bên trong bị bóp hẹp. Khi đường kính passage bên trong van bị thu hẹp, tổn thất áp suất tăng lên đáng kể, gây ảnh hưởng trực tiếp đến lưu lượng toàn hệ thống.

Đây là lý do ball valves full bore được sử dụng trong nhiều hệ thống yêu cầu passage lớn. Những vấn đề người dùng thường gặp bao gồm nhầm lẫn giữa full bore và reduced bore, hoặc chọn van theo thông số DN nhưng không kiểm tra kích thước lỗ bi thực tế. Bài viết này sẽ phân tích chi tiết cấu tạo, phân loại và phương án lựa chọn tối ưu nhất.

Kiến thức nền

Ball valve full bore là gì?

Ball valve full bore là van bi có đường passage qua van được thiết kế gần với kích thước dòng chảy danh nghĩa của đường ống, giúp hạn chế sự thu hẹp tiết diện khi van ở trạng thái mở. Thiết kế này thường được lựa chọn khi cần giảm trở lực dòng chảy.

Thuật ngữ này còn được gọi là full port hoặc full passage tùy theo nhà sản xuất. Đặc điểm cốt lõi là đường kính lỗ khoét xuyên qua bi van được tối ưu hóa lớn nhất có thể để giảm mức cản trở dòng chảy. Tuy nhiên, cần phân biệt "full bore" với việc van hoàn toàn không có tổn thất áp suất, vì ma sát bề mặt vẫn tồn tại. Việc nắm bắt mối quan hệ giữa pipe size, valve size và bore diameter là chìa khóa để vận hành hiệu quả.

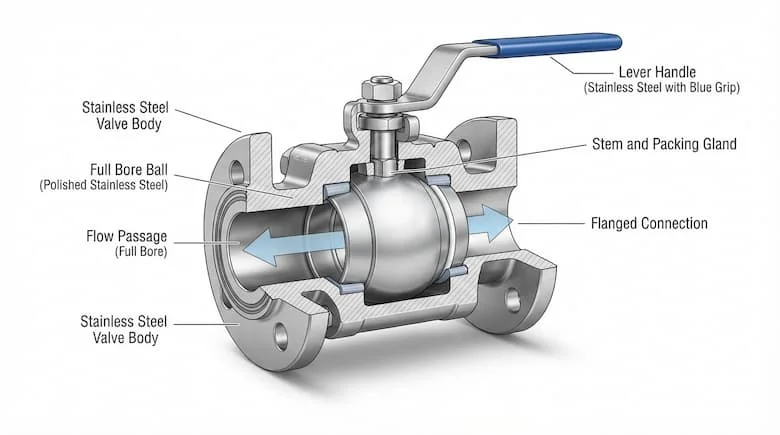

Cấu tạo và nguyên lý hoạt động của ball valves full bore

Thiết bị bao gồm các bộ phận chính: valve body (thân van), ball (bi van), stem (trục van), seat (đế van), sealing/gasket (gioăng làm kín), handle hoặc actuator (bộ điều khiển) và end connection (kết nối đầu ống).

Nguyên lý hoạt động vô cùng đơn giản bằng cách xoay bi khoảng 90 độ. Khi mở, lỗ xuyên qua bi thẳng hàng hoàn toàn với đường ống, tạo ra không gian thông thoáng tối đa. Khi đóng, bi xoay vuông góc và chặn đứng dòng chảy. Nhờ lớp seat ôm sát bề mặt bi bóng loáng, thiết kế full bore giúp loại bỏ hoàn toàn hiện tượng thắt cổ chai, giảm thiểu tối đa sự cản trở dòng chảy khi van mở hoàn toàn.

Phân tích chuyên sâu

Các loại ball valves full bore phổ biến

• Phân loại theo vật liệu: Inox (stainless steel) chống ăn mòn, thép carbon chịu lực, đồng thau dân dụng hoặc nhựa PVC/CPVC tùy theo ứng dụng hóa chất.

• Phân loại theo kiểu kết nối: Ren (threaded), mặt bích (flanged), hàn đối đầu (butt weld) hoặc hàn socket (socket weld).

• Phân loại theo cấu tạo thân: Dòng 1 mảnh nhỏ gọn, 2 mảnh thông dụng và 3 mảnh dễ dàng tháo lắp bảo trì.

• Phân loại theo phương thức vận hành: Tay gạt thủ công, bộ điều khiển khí nén (pneumatic actuator) hoặc động cơ điện (electric actuator).

Thông số kỹ thuật cần kiểm tra khi chọn ball valves full bore

Người mua cần kiểm tra toàn diện các thông số cốt lõi trước khi đặt hàng:

• Kích thước danh nghĩa DN hoặc NPS của hệ thống.

• Đường kính bore thực tế bên trong bi van.

• Áp suất định mức (Pressure rating / Class / PN).

• Vật liệu chế tạo thân van, bi van, seat và gioăng gasket.

• Nhiệt độ làm việc và đặc tính hóa học của môi chất.

• Kiểu kết nối đầu ống, kích thước face-to-face và tiêu chuẩn sản xuất.

So sánh ball valves full bore và reduced bore

Full bore thực sự đáng lựa chọn khi hệ thống yêu cầu duy trì lưu lượng tối đa và hạn chế tối đa sụt áp. Ngược lại, không nên chọn cảm tính theo quan niệm "full bore luôn tốt hơn" mà phải xét điều kiện vận hành thực tế và chi phí đầu tư.

Tại sao nên sử dụng ball valves full bore?

Việc sử dụng ball valves full bore giúp giảm sự thu hẹp tiết diện dòng khi van mở, hỗ trợ duy trì lưu lượng ổn định trong các ứng dụng công nghiệp nặng. Trở lực dòng chảy được giảm thiểu tối đa so với thiết kế bore nhỏ hơn trong cùng điều kiện. Đặc biệt, thiết kế này phù hợp với một số hệ thống cần thao tác vệ sinh đường ống (pigging), đồng thời hỗ trợ đóng mở cực nhanh nhờ cơ cấu xoay 90 độ.

Ứng dụng thực tế

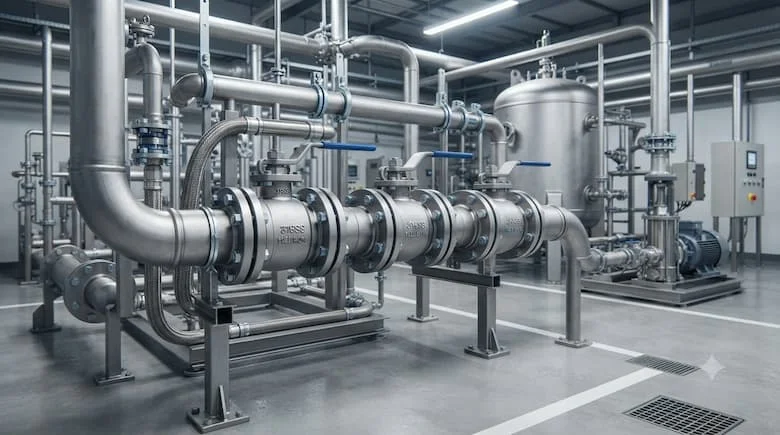

Ball valves full bore được sử dụng ở đâu?

Hệ thống cấp và xử lý nước quy mô lớn, đường ống dẫn dầu và khí, hệ thống hóa chất công nghiệp, hệ thống HVAC, đường ống yêu cầu lưu lượng lớn và các trạm bơm công suất cao đều cần đến thiết bị này.

Trong thực tế thi công, việc lắp đặt ball vfull bore giúp đảm bảo hiệu suất truyền dẫn lưu chất, giảm thiểu tổn thất năng lượng bơm và ngăn ngừa tình trạng quá áp tại các điểm co thắt đường ống.

Những sai lầm thường gặp khi chọn ball valves full bore

1. Chỉ nhìn vào chỉ số DN mà hoàn toàn bỏ qua việc kiểm tra kích thước bore thực tế.

2. Nhầm lẫn giữa đặc tính của full bore và reduced bore dẫn đến sụt áp hệ thống.

3. Bỏ qua thông số pressure rating khiến van bị bục vỡ khi áp suất tăng đột ngột.

4. Chọn vật liệu seat hoặc thân van không tương thích với môi chất hóa học.

Hướng dẫn / Checklist

Cách chọn ball valves full bore phù hợp

• Bước 1: Xác định chính xác kích thước DN/NPS của đường ống.

• Bước 2: Kiểm tra thông số bore thực tế trong catalogue nhà sản xuất.

• Bước 3: Làm rõ đặc tính môi chất (nước, dầu, khí, hóa chất).

• Bước 4: Kiểm tra giới hạn áp suất làm việc và nhiệt độ vận hành.

• Bước 5: Lựa chọn vật liệu thân van, bi van và seat phù hợp.

• Bước 6: Xác định kiểu kết nối đầu ống (ren, bích, hàn).

• Bước 7: Kiểm tra tiêu chuẩn thiết kế và phương thức vận hành.

• Bước 8: Đối chiếu catalogue kỹ thuật chi tiết trước khi đặt mua.

Lưu ý khi lắp đặt và sử dụng ball vfull bore

• Vệ sinh sạch sẽ toàn bộ đường ống trước khi tiến hành lắp đặt

• Kiểm tra kỹ bề mặt kết nối và tình trạng gioăng làm kín

• Đảm bảo van được lắp đúng hướng dòng chảy nếu có yêu cầu

• Không để trọng lực đường ống tạo ứng suất quá lớn lên thân van

• Kiểm tra kỹ ren, bulông mặt bích trước khi vận hành hệ thống

• Thực hiện đóng mở van đúng thao tác kỹ thuật chuẩn

• Không dùng van bi full bore để điều tiết lưu lượng liên tục nếu không chuyên dụng

• Kiểm tra độ kín khít và rò rỉ ngay sau khi hoàn thành lắp đặt

FAQ – Câu hỏi thường gặp

1. Ball valve full bore là gì?

Đây là dòng van bi có đường kính lỗ khoét (passage) bên trong lớn, tương đương với kích thước đường ống, giúp giảm thiểu tối đa sự cản trở dòng chảy.

2. Full bore và reduced bore ball valve khác nhau thế nào?

Full bore có lỗ thông lớn giúp duy trì lưu lượng và giảm sụt áp, trong khi reduced bore có lỗ thông nhỏ hơn, gây thắt cổ chai và tăng tổn thất áp suất.

3. Ball valve full bore có làm giảm tổn thất áp suất không?

Có, nhờ thiết kế đường passage rộng rãi, thiết bị giúp dòng chảy lưu thông thông thoáng, hạn chế tối đa hiện tượng sụt áp dọc đường ống.

4. Khi nào nên sử dụng ball valve full bore?

Nên dùng khi hệ thống yêu cầu lưu lượng lớn, cần giảm trở lực dòng chảy hoặc khi đường ống cần thực hiện các quy trình làm sạch (pigging).

5. Làm sao chọn đúng kích thước ball valve full bore?

Bạn cần đối chiếu quy cách DN của ống kết nối với thông số bore thực tế trong catalogue của nhà sản xuất thay vì chỉ nhìn vào tên gọi thương mại.

Kết luận

Việc ứng dụng ball valve full bore là giải pháp tối ưu giúp bảo vệ lưu lượng, giảm thiểu tổn thất áp suất và nâng cao hiệu suất vận hành cho các hệ thống đường ống công nghiệp trọng điểm. Việc lựa chọn thiết bị cần dựa trên sự đồng bộ chặt chẽ về kích thước DN, bore thực tế, áp suất, nhiệt độ, môi chất và vật liệu thay vì chỉ nhìn vào tên gọi.
