Stop and Drain Valve Là Gì Và Tại Sao Được Dùng Trong Hệ Thống PCCC?

Trong hệ thống sprinkler, việc bảo trì hoặc kiểm tra một khu vực đường ống có thể yêu cầu ngắt nguồn nước và xả lượng nước còn lại trong đoạn ống. Nếu sử dụng các van riêng biệt cho từng chức năng, hệ thống sẽ cần thêm không gian, đường ống và phụ kiện đi kèm.

Đây chính là lý do van ngắt và xả được sử dụng trong một số cấu hình hệ thống, đặc biệt trong lĩnh vực PCCC và đường ống kỹ thuật.

Van ngắt và xả là loại van kết hợp chức năng ngắt dòng (stop) và xả nước (drain) trong cùng một thiết bị, thường được sử dụng trong các hệ thống đường ống kỹ thuật và PCCC để cô lập và xả một đoạn đường ống khi cần thiết.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo tích hợp, cách vận hành, vị trí lắp đặt, những thông số cần kiểm tra và điểm khác biệt so với van khóa hay van xả thông thường.

Stop and Drain Valve Hoạt Động Như Thế Nào?

Để hiểu đúng bản chất của stop and drain valve( hay van ngắt và xả), cần tách rõ hai chức năng tích hợp trong cùng một thiết bị.

Chức năng Stop: khi đóng van, dòng nước từ nguồn bị ngắt hoàn toàn, giúp cô lập đoạn đường ống phía sau khỏi hệ thống chính.

Chức năng Drain: sau khi đoạn ống đã được cô lập, cơ cấu drain cho phép xả phần nước còn tồn đọng trong đoạn ống đó ra ngoài. Điều này giúp giảm áp trong đoạn ống, xả hết nước còn lại, hỗ trợ công tác bảo trì và hạn chế nước chảy ra ngoài khi tháo thiết bị.

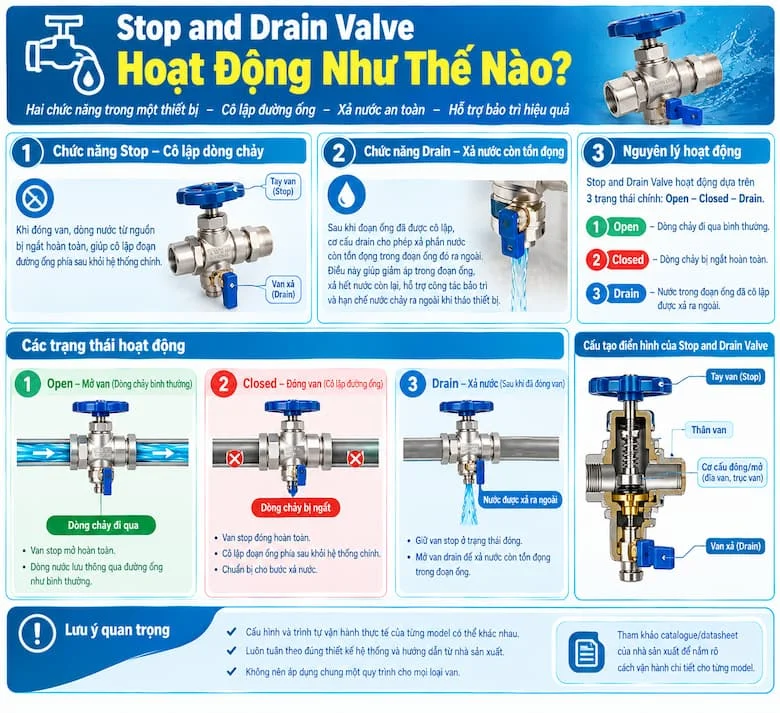

Nguyên lý tổng quát có thể tóm gọn qua ba trạng thái: Open – dòng chảy đi qua bình thường; Closed – dòng chảy bị ngắt hoàn toàn; Drain – nước trong đoạn ống đã cô lập được xả ra ngoài.

Cần lưu ý rằng cấu hình và trình tự vận hành thực tế của từng model phải tuân theo đúng thiết kế hệ thống và hướng dẫn cụ thể từ nhà sản xuất, không nên áp dụng chung một quy trình cho mọi loại van.

Cấu Tạo Của Van Ngắt Và Xả

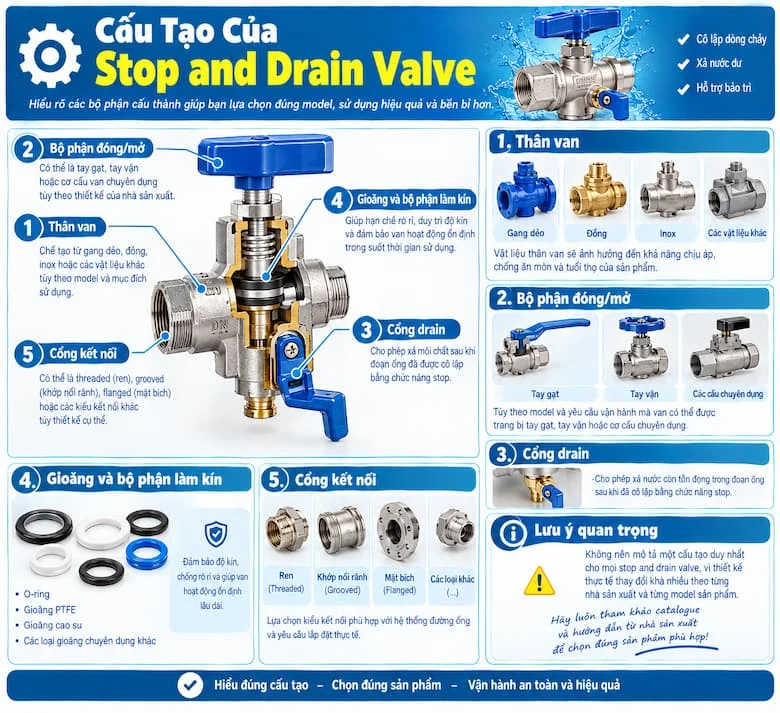

Một van ngắt và xả thường gồm các thành phần chính sau:

Thân van có thể được chế tạo từ gang dẻo, đồng, inox hoặc các vật liệu khác tùy theo model và mục đích sử dụng.

Bộ phận đóng/mở có thể sử dụng cơ cấu tay gạt, tay vặn hoặc cơ cấu van chuyên dụng tùy theo thiết kế của nhà sản xuất.

Cổng drain là bộ phận quan trọng, cho phép xả môi chất sau khi đoạn ống đã được cô lập bằng chức năng stop.

Gioăng và bộ phận làm kín có nhiệm vụ hạn chế rò rỉ, duy trì độ kín và đảm bảo van hoạt động ổn định trong suốt thời gian sử dụng.

Cổng kết nối có thể là threaded (ren), grooved (khớp nối rãnh), flanged (mặt bích) hoặc các kiểu kết nối khác tùy thiết kế cụ thể.

Không nên mô tả một cấu tạo duy nhất cho mọi van ngắt và xả, vì thiết kế thực tế thay đổi khá nhiều theo từng nhà sản xuất và từng model sản phẩm.

Các Loại Van Ngắt Và Xả Phổ Biến

Van ngắt và xả có thể được phân loại theo nhiều tiêu chí khác nhau, phổ biến nhất là theo kiểu kết nối.

Threaded van ngắt và xả sử dụng kết nối ren, thường phù hợp với các đường ống có kích thước nhỏ hơn và có ưu điểm lắp đặt tương đối gọn.

Grooved van ngắt và xả sử dụng khớp nối rãnh, thuận tiện cho một số hệ thống đường ống PCCC và hỗ trợ tốt cho việc tháo lắp, bảo trì định kỳ.

Flanged van ngắt và xả sử dụng kết nối mặt bích, có thể áp dụng trên hệ thống đường ống kích thước lớn tùy theo từng model cụ thể.

Ngoài ra, van cũng có thể được phân loại theo ứng dụng: fire sprinkler system, fire protection piping, water distribution, hoặc HVAC và các hệ thống kỹ thuật phù hợp khác.

Không nên khẳng định mọi van ngắt và xả đều được thiết kế riêng cho PCCC – cần căn cứ vào datasheet và tiêu chuẩn cụ thể của từng model trước khi áp dụng vào hệ thống thực tế.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Ngắt Và Xả

Đây là phần quan trọng nhất đối với người có ý định mua van ngắt và xả cho hệ thống của mình.

Nominal Size – cần kiểm tra DN/NPS, kích thước đường ống và tiêu chuẩn kết nối đang áp dụng.

Working Pressure – xác định rõ áp suất làm việc và áp suất tối đa cho phép. Không nên chỉ chọn van theo kích thước đường ống mà bỏ qua yếu tố áp suất thực tế của hệ thống.

Temperature Rating – kiểm tra giới hạn nhiệt độ của thân van, gioăng và môi chất sử dụng.

End Connection – xác định rõ kiểu kết nối là threaded, grooved hay flanged để tương thích với đường ống hiện có.

Material – xem xét vật liệu thân van (body material), phần trim và vật liệu làm kín (seal material).

Drain Connection – đây là thông số đặc biệt quan trọng vì chính là điểm tạo nên chức năng "drain" đặc trưng của loại van này.

Tiêu chuẩn/chứng nhận – nếu sử dụng trong hệ thống PCCC, cần kiểm tra kỹ các tiêu chuẩn hoặc chứng nhận mà dự án yêu cầu và xác nhận model thực tế có đáp ứng hay không.

Van Ngắt Và Xả Khác Gì So Với Ball Valve Và Drain Valve?

Đây là phần giúp làm rõ điểm khác biệt, tránh nhầm lẫn khi lựa chọn giữa các loại van có chức năng gần giống nhau:

Điểm khác biệt quan trọng nhất nằm ở khả năng kết hợp cô lập và xả trong cùng một thiết bị. Trong một hệ thống yêu cầu bảo trì định kỳ, việc tích hợp hai chức năng này có thể giúp giảm số lượng phụ kiện cần lắp đặt, đơn giản hóa bố trí đường ống và thuận tiện hơn khi thao tác bảo trì.

Tuy nhiên, việc lựa chọn vẫn phải dựa trên thiết kế hệ thống, tiêu chuẩn áp dụng và thông số kỹ thuật cụ thể của từng model – không nên mặc định van ngắt và xả luôn là lựa chọn tối ưu cho mọi trường hợp.

Van Ngắt Và Xả Được Ứng Dụng Ở Đâu?

Với khả năng tích hợp hai chức năng, van ngắt và xả có mặt trong nhiều nhóm ứng dụng khác nhau:

Hệ thống sprinkler – sử dụng để cô lập khu vực, xả nước và hỗ trợ công tác bảo trì định kỳ.

Hệ thống PCCC – ứng dụng tùy theo thiết kế, thường gặp ở đường ống chữa cháy và các khu vực cần cô lập, xả nước khi kiểm tra.

Hệ thống cấp nước kỹ thuật – áp dụng trong những cấu hình cần đóng đường ống, xả môi chất và bảo trì thiết bị phía sau van.

Hệ thống có yêu cầu bảo trì định kỳ – việc có cơ cấu drain tích hợp sẵn giúp kỹ thuật viên thuận tiện hơn nhiều trong việc xử lý phần lưu chất còn lại mà không cần thêm thiết bị phụ trợ.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Van Ngắt Và Xả

Dưới đây là các lỗi phổ biến khiến người mua chọn sai hoặc lắp đặt sai sản phẩm:

Sai lầm 1 – Chọn theo kích thước nhưng bỏ qua áp suất: DN phù hợp không có nghĩa là áp suất làm việc của van cũng tương thích với hệ thống.

Sai lầm 2 – Không kiểm tra kiểu kết nối: van ren không thể mặc nhiên thay thế cho van grooved hoặc flanged nếu hệ thống không tương thích.

Sai lầm 3 – Không kiểm tra chức năng drain: cần xác định rõ hướng và vị trí xả thực tế trước khi lắp đặt.

Sai lầm 4 – Chọn model không phù hợp hệ thống PCCC: nếu dùng cho PCCC, bắt buộc phải kiểm tra yêu cầu của dự án cùng các chứng nhận, tiêu chuẩn liên quan.

Sai lầm 5 – Lắp sai hướng hoặc sai vị trí: cần tuân thủ hướng dòng chảy theo quy định của nhà sản xuất, hướng dẫn lắp đặt, khoảng không gian thao tác và khả năng tiếp cận điểm drain.

Cách Chọn Stop and Drain Valve Phù Hợp

Để chọn đúng sản phẩm, bạn có thể thực hiện theo quy trình 7 bước sau:

Bước 1 – Xác định hệ thống: sprinkler, fire protection, water supply hay hệ thống kỹ thuật khác.

Bước 2 – Xác định kích thước: kiểm tra DN/NPS, đường kính ống và tiêu chuẩn đường ống đang áp dụng.

Bước 3 – Xác định áp suất: đảm bảo áp suất hệ thống luôn nhỏ hơn hoặc bằng áp suất làm việc cho phép của van.

Bước 4 – Xác định kiểu kết nối: chọn threaded, grooved hoặc flanged phù hợp với đường ống hiện có.

Bước 5 – Kiểm tra vật liệu: đối chiếu vật liệu thân van, gioăng và các bộ phận bên trong với môi chất sử dụng.

Bước 6 – Kiểm tra chức năng drain: đảm bảo van có cổng xả phù hợp, vị trí xả thuận tiện và có thể thao tác dễ dàng khi bảo trì.

Bước 7 – Kiểm tra catalogue: xác nhận đầy đủ model, size, pressure rating, temperature rating, connection, material và tiêu chuẩn/chứng nhận nếu dự án yêu cầu.

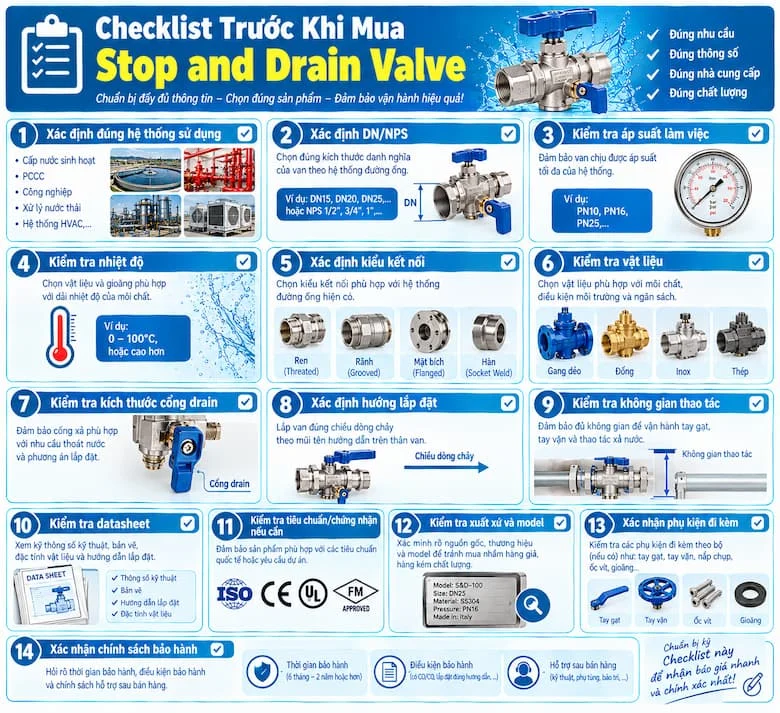

Checklist Trước Khi Mua Van Ngắt Và Xả

Xác định đúng hệ thống sử dụng
Xác định DN/NPS
Kiểm tra áp suất làm việc
Kiểm tra nhiệt độ
Xác định kiểu kết nối
Kiểm tra vật liệu
Kiểm tra kích thước cổng drain
Xác định hướng lắp đặt
Kiểm tra không gian thao tác
Kiểm tra datasheet
Kiểm tra tiêu chuẩn/chứng nhận nếu cần
Kiểm tra xuất xứ và model
Xác nhận phụ kiện đi kèm
Xác nhận chính sách bảo hành

Câu Hỏi Thường Gặp Về Stop and Drain Valve

1. Stop and Drain Valve là gì?

Đây là loại van kết hợp chức năng ngắt dòng và xả môi chất, cho phép cô lập một đoạn đường ống rồi xả phần lưu chất còn lại theo cấu hình của van.

2. Van ngắt và xả có dùng cho hệ thống sprinkler không?

Có thể được sử dụng trong hệ thống sprinkler hoặc PCCC nếu model cụ thể được thiết kế/phê duyệt cho ứng dụng đó và đáp ứng yêu cầu của hệ thống.

3. Van ngắt và xả khác gì Drain Valve?

Van ngắt và xả tích hợp chức năng stop + drain, trong khi Drain Valve chủ yếu đảm nhiệm chức năng xả.

4. Làm sao chọn đúng van ngắt và xả?

Cần xác định ít nhất kích thước, áp suất, nhiệt độ, kiểu kết nối, vật liệu và mục đích sử dụng.

5. Có thể thay van ngắt và xả bằng Ball Valve không?

Không nên mặc định thay thế. Hai loại có chức năng và cấu hình khác nhau; việc thay thế phải dựa trên thiết kế hệ thống và yêu cầu kỹ thuật.

Kết Luận

Tóm lại, stop and drain valve tích hợp hai chức năng chính là ngắt dòng và xả nước trong cùng một thiết bị, đặc biệt hữu ích khi hệ thống cần vừa cô lập vừa xả một đoạn đường ống trong quá trình bảo trì.
