Van Chặn Một Chiều Là Gì? Hướng Dẫn Chọn Đúng Loại Cho Hệ Thống Đường Ống

Trong hệ thống cấp nước, khi máy bơm dừng hoạt động, dòng nước có thể chảy ngược về phía máy bơm hoặc nguồn cấp. Hiện tượng này có thể gây ảnh hưởng đến thiết bị, làm giảm hiệu quả vận hành và phát sinh sự cố ngoài ý muốn.

Van chặn 1 chiều là thiết bị được sử dụng để kiểm soát hướng dòng chảy, cho phép lưu chất đi theo một chiều và hạn chế dòng chảy ngược trở lại.

Để lựa chọn đúng sản phẩm, người dùng cần hiểu rõ nguyên lý hoạt động, đặc điểm từng loại van, thông số kỹ thuật và cách lắp đặt phù hợp với hệ thống của mình.

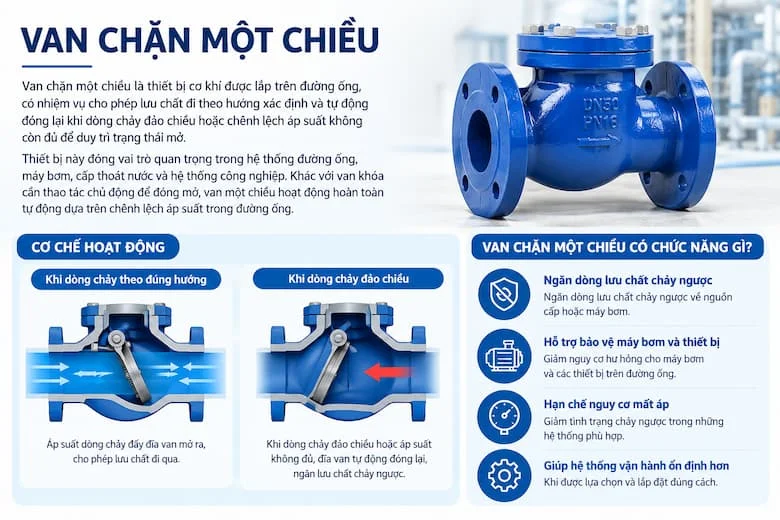

Van Chặn Một Chiều Là Gì?

Van chặn một chiều là thiết bị cơ khí được lắp trên đường ống, có nhiệm vụ cho phép lưu chất đi theo hướng xác định và tự động đóng lại khi dòng chảy đảo chiều hoặc chênh lệch áp suất không còn đủ để duy trì trạng thái mở.

Thiết bị này đóng vai trò quan trọng trong hệ thống đường ống, máy bơm, cấp thoát nước và hệ thống công nghiệp. Khác với van khóa cần thao tác chủ động để đóng mở, van một chiều hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất trong đường ống.

Van Chặn 1 Chiều Có Chức Năng Gì?

• Ngăn dòng lưu chất chảy ngược về nguồn cấp hoặc máy bơm.

• Hỗ trợ bảo vệ máy bơm và các thiết bị trên đường ống.

• Hạn chế nguy cơ mất áp hoặc chảy ngược trong những hệ thống phù hợp.

• Giúp hệ thống vận hành ổn định hơn khi được lựa chọn và lắp đặt đúng cách.

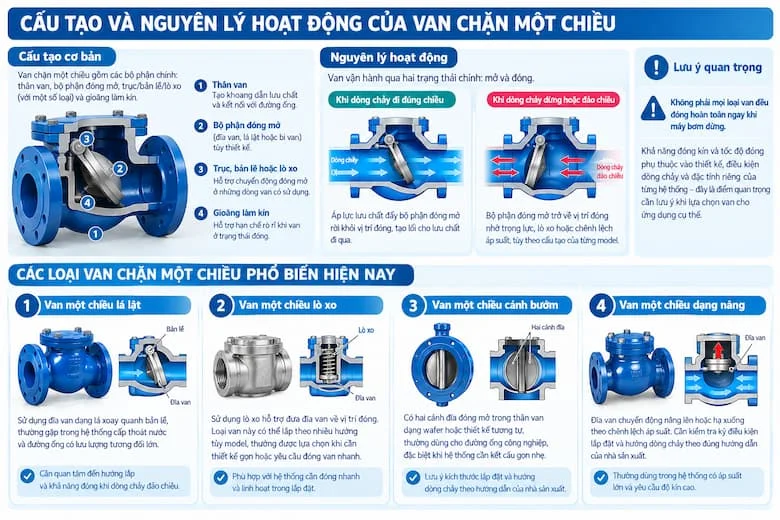

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Chặn 1 Chiều

Cấu Tạo Cơ Bản

Van chặn 1 chiều gồm các bộ phận chính: thân van tạo khoang dẫn lưu chất và kết nối với đường ống; bộ phận đóng mở có thể là đĩa van, lá lật hoặc bi van tùy thiết kế; trục, bản lề hoặc lò xo hỗ trợ chuyển động đóng mở ở những dòng van có sử dụng; và gioăng làm kín hỗ trợ hạn chế rò rỉ khi van ở trạng thái đóng.

Nguyên Lý Hoạt Động

Van vận hành qua hai trạng thái chính. Khi dòng chảy đi đúng chiều, áp lực lưu chất đẩy bộ phận đóng mở rời khỏi vị trí đóng, tạo lối cho lưu chất đi qua. Khi dòng chảy dừng hoặc đảo chiều, bộ phận đóng mở trở về vị trí đóng nhờ trọng lực, lò xo hoặc chênh lệch áp suất, tùy theo cấu tạo của từng model.

Không phải mọi loại van đều đóng hoàn toàn ngay khi máy bơm dừng. Khả năng đóng kín và tốc độ đóng phụ thuộc vào thiết kế, điều kiện dòng chảy và đặc tính riêng của từng hệ thống – đây là điểm quan trọng cần lưu ý khi lựa chọn van cho ứng dụng cụ thể.

Các Loại Van Chặn 1 Chiều Phổ Biến Hiện Nay

Van một chiều lá lật sử dụng đĩa van dạng lá xoay quanh bản lề, thường gặp trong hệ thống cấp thoát nước và đường ống có lưu lượng tương đối lớn. Cần quan tâm đến hướng lắp và khả năng đóng khi dòng chảy đảo chiều.

Van một chiều lò xo sử dụng lò xo hỗ trợ đưa đĩa van về vị trí đóng. Loại van này có thể lắp theo nhiều hướng tùy model, thường được lựa chọn khi cần thiết kế gọn hoặc yêu cầu đóng van nhanh.

Van một chiều cánh bướm có hai cánh đĩa đóng mở trong thân van dạng wafer hoặc thiết kế tương tự, thường dùng cho đường ống công nghiệp, đặc biệt khi hệ thống cần kết cấu gọn nhẹ.

Van một chiều dạng nâng có đĩa van chuyển động nâng lên hoặc hạ xuống theo chênh lệch áp suất. Cần kiểm tra kỹ điều kiện lắp đặt và hướng dòng chảy theo đúng hướng dẫn của nhà sản xuất.

Nên Chọn Loại Van Nào?

Với hệ thống nước thông dụng, có thể cân nhắc van lá lật hoặc van lò xo. Với hệ thống cần kết cấu gọn, nên xem xét van cánh bướm hoặc van lò xo. Với hệ thống có yêu cầu kỹ thuật đặc thù, việc lựa chọn cần dựa trên áp suất, lưu lượng, môi chất và hướng lắp cho phép.

Không nên khẳng định một loại van phù hợp với mọi hệ thống. Cần đối chiếu thông số của từng model cụ thể trước khi đưa ra quyết định cuối cùng.

Thông Số Kỹ Thuật Cần Biết Khi Chọn Van Chặn 1 Chiều

Dưới đây là các thông số quan trọng cần nắm rõ trên catalogue và báo giá của van chặn 1 chiều:

Vì Sao Cần Kiểm Tra DN, PN Và Vật Liệu?

DN cần tương thích với thiết kế đường ống và yêu cầu lưu lượng thực tế. PN/Class phải được đối chiếu với áp suất làm việc, nhiệt độ và tiêu chuẩn của sản phẩm. Vật liệu thân van, đĩa van và gioăng phải tương thích với môi chất đang sử dụng, còn kiểu kết nối phải phù hợp với đường ống hiện có.

DN không phải lúc nào cũng bằng đường kính đo thực tế của cửa van; PN cũng không nên được hiểu đơn giản là áp suất vận hành tối đa trong mọi điều kiện. Đây là hai điểm dễ gây nhầm lẫn nhất khi đối chiếu thông số kỹ thuật.

So Sánh Van Chặn 1 Chiều Lá Lật Và Van Một Chiều Lò Xo

Đây là nội dung hỗ trợ người đọc đang cân nhắc giữa hai dòng sản phẩm phổ biến nhất:

Khác Biệt Quan Trọng Nhất Là Gì?

Điểm khác biệt cốt lõi nằm ở mối quan hệ giữa cơ chế đóng mở, áp suất mở, tổn thất áp suất và hiện tượng búa nước. Không nên kết luận van lò xo luôn tốt hơn van lá lật hoặc ngược lại – mỗi loại có ưu thế riêng tùy điều kiện vận hành.

Lựa chọn cần dựa trên điều kiện vận hành thực tế, đặc tính máy bơm, lưu lượng, áp suất và yêu cầu lắp đặt cụ thể của từng công trình.

Van Chặn 1 Chiều Được Sử Dụng Ở Đâu?

Hệ thống cấp nước và máy bơm – lắp trên đường ống phù hợp để hạn chế nước chảy ngược, hỗ trợ duy trì trạng thái vận hành và bảo vệ thiết bị khi có nguy cơ dòng chảy đảo chiều.

Hệ thống HVAC và công nghiệp – áp dụng cho đường ống tuần hoàn nước, hệ thống khí nén hoặc dầu công nghiệp khi vật liệu và cấu tạo đáp ứng yêu cầu, cùng các hệ thống xử lý nước và dây chuyền công nghệ.

Hệ thống PCCC – van một chiều có thể xuất hiện trong một số cấu hình đường ống PCCC. Việc lựa chọn phải tuân thủ thiết kế được phê duyệt, tiêu chuẩn áp dụng và yêu cầu của hệ thống.

Khi nào cần lắp van một chiều? Khi có nguy cơ dòng lưu chất đảo chiều và hệ thống cần kiểm soát hiện tượng này. Tuy nhiên, van một chiều không thay thế van khóa, van an toàn hoặc các thiết bị bảo vệ chuyên dụng khác – mỗi loại thiết bị đảm nhận một chức năng riêng biệt.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Chặn 1 Chiều

Lắp ngược chiều dòng chảy – van có thể không mở hoặc cản trở hoàn toàn dòng lưu chất, khiến hệ thống ngừng hoạt động.

Chọn sai kích thước – gây ảnh hưởng đến lưu lượng, vận tốc và tổn thất áp suất trong toàn hệ thống.

Không kiểm tra áp suất mở – van có thể không hoạt động như mong muốn khi áp lực hệ thống ở mức thấp.

Chọn sai vật liệu – có thể dẫn đến ăn mòn, hư hỏng gioăng hoặc giảm tuổi thọ van đáng kể theo thời gian.

Bỏ qua hiện tượng búa nước – van đóng không phù hợp với điều kiện vận hành có thể gây va đập áp suất, ảnh hưởng đến cả đường ống và thiết bị.

Không kiểm tra định kỳ – cặn bẩn, mài mòn hoặc hư hỏng bộ phận đóng mở có thể làm giảm khả năng làm kín của van theo thời gian.

Không nên lắp van theo một tư thế cố định nếu chưa kiểm tra tài liệu của nhà sản xuất – đây là nguyên tắc quan trọng giúp tránh phần lớn các sai lầm kể trên.

Cách Chọn Van Chặn 1 Chiều Phù Hợp Với Hệ Thống

Quy trình lựa chọn van chặn 1 chiều nên thực hiện theo 6 bước sau:

Bước 1 – Xác định môi chất: nước sạch, nước thải, khí, dầu hay hóa chất đang lưu thông trong hệ thống.

Bước 2 – Xác định kích thước đường ống: đối chiếu DN và kiểu kết nối với đường ống hiện có.

Bước 3 – Kiểm tra áp suất và nhiệt độ: xác định điều kiện vận hành bình thường và các tình huống bất lợi có thể xảy ra.

Bước 4 – Chọn kiểu van: lá lật, lò xo, cánh bướm hoặc dạng nâng tùy theo yêu cầu cụ thể.

Bước 5 – Kiểm tra vật liệu: thân van, đĩa van, lò xo và gioăng làm kín cần tương thích với môi chất.

Bước 6 – Đối chiếu tiêu chuẩn và catalogue: xác nhận model đáp ứng đầy đủ yêu cầu kỹ thuật của hệ thống.

Checklist Trước Khi Mua Van Chặn 1 Chiều

Xác định đúng môi chất sử dụng
Xác định kích thước DN
Kiểm tra áp suất và nhiệt độ làm việc
Chọn kiểu kết nối phù hợp
Kiểm tra vật liệu thân van và gioăng
Xác định loại van phù hợp với lưu lượng
Kiểm tra chiều dòng chảy và tư thế lắp
Đối chiếu catalogue, tiêu chuẩn và chứng từ cần thiết
Xác nhận chính sách bảo hành và hỗ trợ kỹ thuật

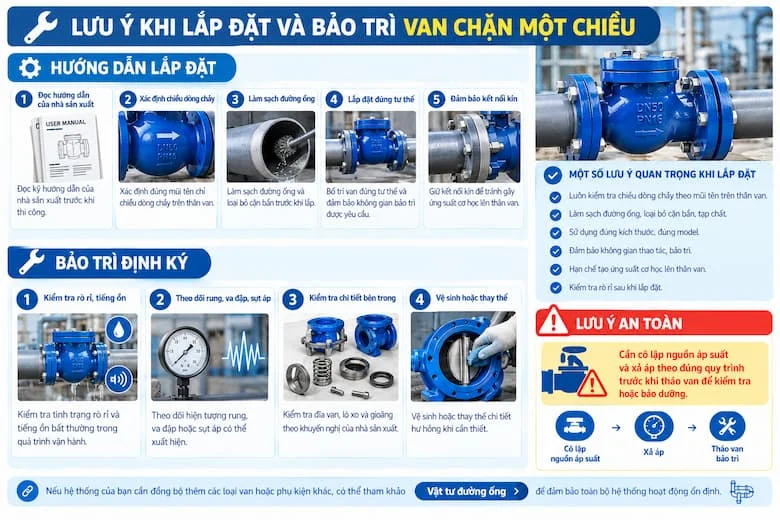

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Chặn 1 Chiều

Hướng Dẫn Lắp Đặt

Đọc kỹ hướng dẫn của nhà sản xuất trước khi thi công. Xác định đúng mũi tên chỉ chiều dòng chảy trên thân van, làm sạch đường ống và loại bỏ cặn bẩn trước khi lắp. Bố trí van đúng tư thế và đảm bảo không gian bảo trì được yêu cầu, đồng thời giữ kết nối kín để tránh gây ứng suất cơ học lên thân van. Sau khi hoàn thành, cần kiểm tra rò rỉ và khả năng vận hành thực tế.

Bảo Trì Định Kỳ

Kiểm tra tình trạng rò rỉ và tiếng ồn bất thường trong quá trình vận hành. Theo dõi hiện tượng rung, va đập hoặc sụt áp có thể xuất hiện. Kiểm tra đĩa van, lò xo và gioăng theo khuyến nghị của nhà sản xuất, đồng thời vệ sinh hoặc thay thế chi tiết hư hỏng khi cần thiết.

Lưu ý an toàn: cần cô lập nguồn áp suất và xả áp theo đúng quy trình trước khi tháo van để kiểm tra hoặc bảo dưỡng.

Câu Hỏi Thường Gặp Về Van Chặn Một Chiều

1. Van chặn một chiều có tác dụng gì?

Van chặn một chiều cho phép lưu chất đi theo hướng xác định và hạn chế dòng chảy ngược. Thiết bị thường được sử dụng để hỗ trợ bảo vệ máy bơm, đường ống và các thiết bị trong hệ thống.

2. Van chặn một chiều có cần dùng điện không?

Phần lớn van một chiều cơ khí hoạt động tự động nhờ chênh lệch áp suất, trọng lực hoặc lò xo nên không cần nguồn điện để đóng mở. Một số thiết kế chuyên dụng có thể có cơ cấu điều khiển riêng.

3. Van một chiều nên lắp trước hay sau máy bơm?

Vị trí lắp phụ thuộc vào thiết kế hệ thống và yêu cầu bảo vệ. Van thường được bố trí trên đường đẩy của máy bơm để hạn chế dòng chảy ngược; một số hệ thống còn sử dụng van chân ở đầu hút. Cần tuân thủ hướng dẫn của nhà sản xuất và thiết kế đường ống.

4. Làm thế nào để chọn đúng kích thước van chặn một chiều?

Cần xác định DN đường ống, lưu lượng, vận tốc dòng chảy, tổn thất áp suất và kiểu kết nối. Không nên chỉ chọn van theo đường kính đo bên ngoài của ống mà bỏ qua thông số danh nghĩa và yêu cầu kỹ thuật.

Kết Luận

Tóm lại, van chặn một chiều là thiết bị quan trọng trong nhiều hệ thống đường ống, giúp kiểm soát dòng chảy ngược và hỗ trợ bảo vệ thiết bị khỏi các sự cố không mong muốn. Việc lựa chọn đúng cần dựa trên môi chất, kích thước, áp suất, nhiệt độ, vật liệu và điều kiện lắp đặt thực tế.
