Inline Ball Valve: Hướng Dẫn Toàn Diện Về Cấu Tạo, Chức Năng Và Cách Lựa Chọn

Trong hệ thống đường ống công nghiệp, người vận hành thường cần đóng hoặc mở dòng lưu chất nhanh chóng để kiểm soát quá trình, bảo trì thiết bị hoặc cô lập một đoạn đường ống. Nếu lựa chọn sai loại van bi, hệ thống có thể gặp vấn đề như rò rỉ, sụt áp, kết nối không tương thích hoặc hư hỏng do áp suất và nhiệt độ vượt giới hạn thiết kế.

In-line ball valve là giải pháp đóng ngắt dòng chảy được lắp trực tiếp trên tuyến ống, giúp giải quyết chính xác những vấn đề nêu trên. Trước khi lựa chọn, cần xem xét kỹ các yếu tố: thiết kế van, kích thước cổng, cấp áp suất, vật liệu và kiểu kết nối.

Bài viết dưới đây sẽ giải thích cấu tạo, nguyên lý hoạt động, các loại in-line ball valve phổ biến và cách chọn van phù hợp với từng hệ thống cụ thể.

Inline Ball Valve Là Gì?

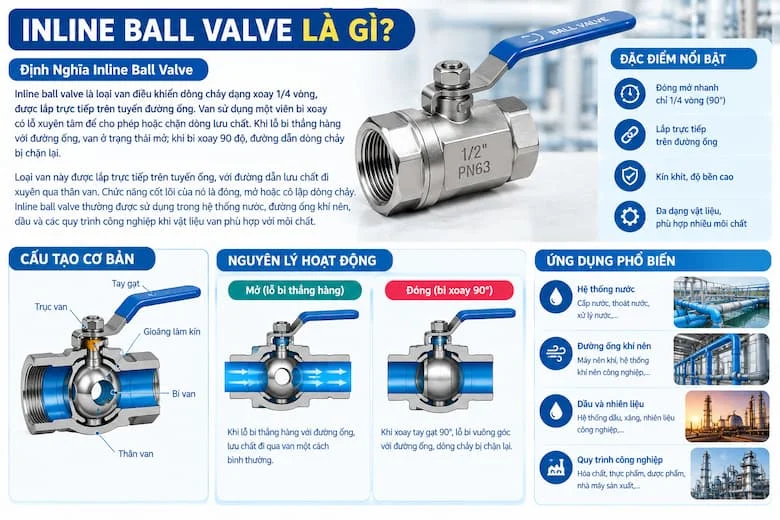

Inline ball valve là loại van điều khiển dòng chảy dạng xoay 1/4 vòng, được lắp trực tiếp trên tuyến đường ống. Van sử dụng một viên bi xoay có lỗ xuyên tâm để cho phép hoặc chặn dòng lưu chất. Khi lỗ bi thẳng hàng với đường ống, van ở trạng thái mở; khi bi xoay 90 độ, đường dẫn dòng chảy bị chặn lại.

Loại van này được lắp trực tiếp trên tuyến ống, với đường dẫn lưu chất đi xuyên qua thân van. Chức năng cốt lõi của nó là đóng, mở hoặc cô lập dòng chảy. In-line ball valve thường được sử dụng trong hệ thống nước, đường ống khí nén, dầu và các quy trình công nghiệp khi vật liệu van phù hợp với môi chất.

"Inline" Nghĩa Là Gì?

Thuật ngữ "inline" đề cập đến vị trí lắp đặt của van trực tiếp trên tuyến ống, khác với các thiết kế van có cấu hình kết nối đặc biệt hoặc đường dẫn dòng chảy lệch hướng.

Cần lưu ý rằng "inline" không tự xác định vật liệu, số cổng, kiểu vận hành hay cấp áp suất của van. Đây chỉ là mô tả về vị trí lắp đặt – vì vậy người mua vẫn cần xem kỹ bản vẽ và catalogue của từng model cụ thể để nắm rõ thông số kỹ thuật thực tế.

In-line Ball Valve Hoạt Động Như Thế Nào?

Các Bộ Phận Chính Của In-line Ball Valve

Một in-line ball valve gồm các bộ phận chính sau:

• Valve body (thân van) – vỏ van chịu áp suất và tạo đường dẫn lưu chất.

• Ball (bi van) – có lỗ xuyên tâm để đóng hoặc mở dòng chảy.

• Stem (trục van) – truyền chuyển động từ tay gạt hoặc bộ truyền động đến bi van.

• Seats (đệm làm kín) – tiếp xúc trực tiếp với bi van để đảm bảo độ kín.

• Handle or actuator (tay gạt hoặc bộ truyền động) – bộ phận điều khiển van.

• Seals and packing (gioăng và bộ làm kín) – hỗ trợ làm kín tại các vị trí tiếp xúc và trục van.

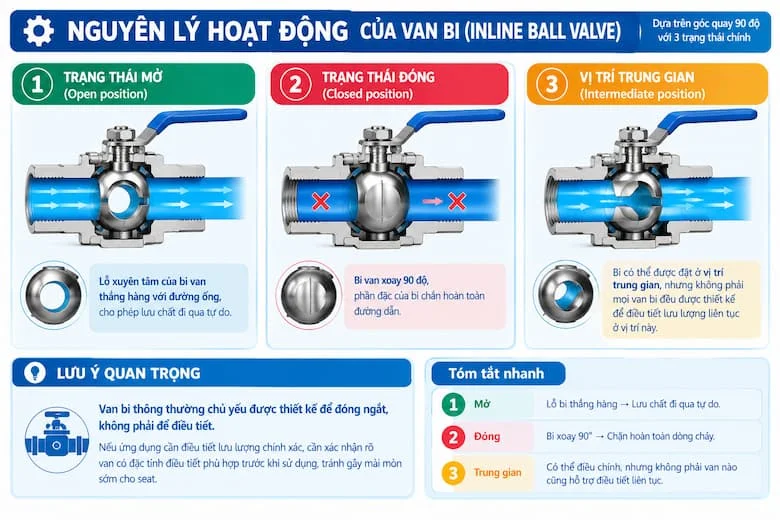

Nguyên Lý Hoạt Động

Cơ chế vận hành của van dựa trên góc quay 90 độ, với ba trạng thái chính:

• Open position (trạng thái mở): lỗ xuyên tâm của bi van thẳng hàng với đường ống, cho phép lưu chất đi qua tự do.

• Closed position (trạng thái đóng): bi van xoay 90 độ, phần đặc của bi chắn hoàn toàn đường dẫn.

• Intermediate position (vị trí trung gian): bi có thể được đặt ở vị trí trung gian, nhưng không phải mọi van bi đều được thiết kế để điều tiết lưu lượng liên tục ở vị trí này.

Van bi thông thường chủ yếu được thiết kế để đóng ngắt, không phải để điều tiết. Nếu ứng dụng cần điều tiết lưu lượng chính xác, cần xác nhận rõ van có đặc tính điều tiết phù hợp trước khi sử dụng, tránh gây mài mòn sớm cho seat.

Các Loại In-line Ball Valve Phổ Biến

Việc phân loại in-line ball valve dựa trên cấu hình dòng chảy, thiết kế cổng, kiểu kết nối và phương thức vận hành.

Full Port Và Reduced Port Ball Valve

Full port có đường kính lỗ bi gần tương đương đường kính trong danh nghĩa của đường ống theo thiết kế, giúp giảm cản trở dòng chảy đáng kể. Reduced port có lỗ bi nhỏ hơn, có thể tạo ra vận tốc và tổn thất áp suất khác biệt so với thiết kế full port.

Full port thường được cân nhắc khi hệ thống cần giảm thiểu cản trở dòng chảy, trong khi reduced port có thể phù hợp khi yêu cầu về không gian lắp đặt, chi phí hoặc thiết kế hệ thống cho phép.

Van Bi 2 Ngã Và 3 Ngã (Two-Way vs. Three-Way)

Van bi 2 ngã dùng để đóng ngắt dòng chảy qua một tuyến ống duy nhất. Van bi 3 ngã có thể chuyển hướng hoặc trộn dòng tùy theo cấu hình lỗ bi, thường thấy ở hai kiểu thiết kế L-port và T-port.

Không nên mặc định mọi van bi 3 ngã đều có cùng chức năng chuyển hướng – cần kiểm tra kỹ cấu hình lỗ bi cụ thể của từng model.

Van Vận Hành Tay Và Van Có Bộ Truyền Động (Manual vs. Actuated)

Manual ball valve điều khiển bằng tay gạt hoặc tay quay đơn giản. Pneumatic actuated ball valve sử dụng bộ truyền động khí nén, trong khi electric actuated ball valve sử dụng bộ truyền động điện. Việc lựa chọn cần dựa trên yêu cầu tự động hóa, tần suất vận hành và điều kiện môi trường thực tế.

Vật Liệu, Kích Thước Và Cấp Áp Suất Của In-line Ball Valve

Dưới đây là các thông số quan trọng cần kiểm tra trên catalogue và datasheet khi tìm mua in-line ball valve:

Vì Sao Vật Liệu Và Cấp Áp Suất Lại Quan Trọng?

Stainless steel có thể phù hợp với nhiều môi trường ăn mòn, nhưng cần chọn đúng mác vật liệu cho từng ứng dụng cụ thể. Brass thường được sử dụng trong một số hệ thống nước và khí phù hợp, còn PVC có thể dùng cho các ứng dụng hóa chất hoặc nước trong giới hạn thiết kế cho phép. Seat và seal phải tương thích với nhiệt độ, áp suất và môi chất đang sử dụng.

Không nên suy luận áp suất làm việc chỉ từ vật liệu thân van. Giới hạn thực tế cần được xác nhận theo đúng model, nhiệt độ vận hành và thông số do nhà sản xuất công bố.

In-line Ball Valve So Với Các Loại Van Khác

So sánh in-line ball valve với các loại van thường gặp trong hệ thống đường ống:

Vì Sao Nên Chọn In-line Ball Valve?

• Đóng mở nhanh nhờ cơ chế quay 90 độ.

• Thiết kế phổ biến, có nhiều lựa chọn về kích thước và kiểu kết nối.

• Có thể tạo khả năng làm kín tốt khi chọn đúng loại van và điều kiện vận hành phù hợp.

• Dễ tích hợp với bộ truyền động trong các hệ thống tự động hóa hiện đại.

Khi Nào Nên Cân Nhắc Loại Van Khác?

Nếu ứng dụng cần điều tiết lưu lượng chính xác, van cầu hoặc van điều khiển chuyên dụng có thể phù hợp hơn. Nếu cần đóng ngắt đường ống kích thước lớn, cần xem xét kỹ thiết kế, mô-men vận hành và điều kiện lắp đặt thực tế trước khi quyết định.

Ứng Dụng Phổ Biến Của In-line Ball Valve

Hệ Thống Nước Và Cấp Thoát Nước

• Đóng ngắt đường cấp nước theo yêu cầu vận hành.

• Cô lập thiết bị để phục vụ công tác bảo trì.

• Sử dụng trong hệ thống phân phối nước khi vật liệu và áp suất phù hợp.

Đường Ống Công Nghiệp

• Đường ống dẫn chất lỏng trong quy trình công nghiệp.

• Hệ thống xử lý nước.

• Các tuyến ống trong dây chuyền sản xuất.

Hệ Thống Khí Nén Và Khí Công Nghiệp

• Kiểm soát dòng khí trong hệ thống khí nén.

• Đóng ngắt đường dẫn khí khi van được chứng nhận và thiết kế phù hợp với môi chất đó.

• Cần kiểm tra kỹ yêu cầu chống rò rỉ và điều kiện an toàn trước khi sử dụng.

Khi nào nên sử dụng in-line ball valve? Khi hệ thống cần đóng ngắt dòng chảy nhanh, thao tác đơn giản và khả năng cô lập đường ống hiệu quả. Với môi chất nguy hiểm, áp suất cao hoặc nhiệt độ cao, cần lựa chọn theo đúng yêu cầu kỹ thuật và tiêu chuẩn an toàn tương ứng.

Cách Chọn Đúng In-line Ball Valve

Để lựa chọn đúng sản phẩm, có thể thực hiện theo quy trình 7 bước sau:

Bước 1 – Identify the fluid: xác định nước, khí, dầu, hóa chất hoặc loại lưu chất khác đang sử dụng.

Bước 2 – Determine the operating conditions: kiểm tra áp suất, nhiệt độ và điều kiện vận hành thực tế.

Bước 3 – Select the valve size: đối chiếu DN/NPS với lưu lượng yêu cầu của hệ thống.

Bước 4 – Choose the port configuration: xác định full port, reduced port, 2-way hay 3-way phù hợp.

Bước 5 – Select body and seat materials: đảm bảo tương thích hóa học và nhiệt độ với môi chất.

Bước 6 – Confirm the connection type: ren, mặt bích, hàn hoặc kiểu kết nối khác.

Bước 7 – Verify standards and documentation: kiểm tra catalogue, chứng nhận và yêu cầu cụ thể của dự án.

Checklist Trước Khi Mua In-line Ball Valve

Confirm the fluid or media
Check valve size: DN/NPS
Verify operating pressure and temperature
Select full port or reduced port
Choose the correct body and seat materials
Confirm the connection standard
Determine manual or actuated operation
Check flow direction and installation requirements
Review the datasheet and required certifications
Confirm warranty, availability and supplier support

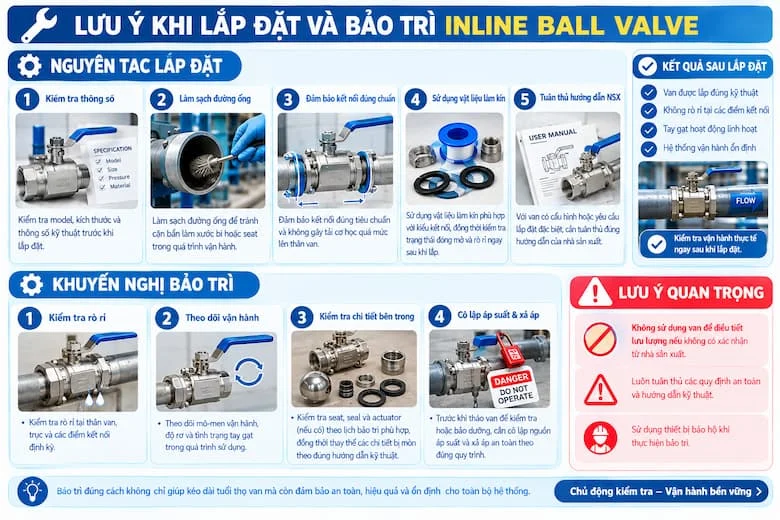

Lưu Ý Khi Lắp Đặt Và Bảo Trì In-line Ball Valve

Nguyên Tắc Lắp Đặt

Kiểm tra model, kích thước và thông số kỹ thuật trước khi lắp đặt. Làm sạch đường ống để tránh cặn bẩn làm xước bi hoặc seat trong quá trình vận hành. Đảm bảo kết nối đúng tiêu chuẩn và không gây tải cơ học quá mức lên thân van. Sử dụng vật liệu làm kín phù hợp với kiểu kết nối, đồng thời kiểm tra trạng thái đóng mở và rò rỉ ngay sau khi lắp. Với van có cấu hình hoặc yêu cầu lắp đặt đặc biệt, cần tuân thủ đúng hướng dẫn của nhà sản xuất.

Khuyến Nghị Bảo Trì

Kiểm tra rò rỉ tại thân van, trục và các điểm kết nối định kỳ. Theo dõi mô-men vận hành, độ rơ và tình trạng tay gạt trong quá trình sử dụng. Kiểm tra seat, seal và actuator (nếu có) theo lịch bảo trì phù hợp, đồng thời thay thế các chi tiết bị mòn theo đúng hướng dẫn kỹ thuật. Trước khi tháo van để kiểm tra hoặc bảo dưỡng, cần cô lập nguồn áp suất và xả áp an toàn theo đúng quy trình.

Câu Hỏi Thường Gặp Về Inline Ball Valve

1. Inline ball valve dùng để làm gì?

Inline ball valve được sử dụng để khởi động, ngắt hoặc cô lập dòng chảy lưu chất trong hệ thống đường ống. Loại van này thường xuất hiện trong hệ thống nước, quy trình công nghiệp và hệ thống khí nén, với điều kiện vật liệu và cấp thông số của van phù hợp với ứng dụng cụ thể.

2. Inline ball valve hoạt động như thế nào?

Inline ball valve sử dụng một viên bi xoay có lỗ xuyên tâm. Xoay tay gạt hoặc bộ truyền động khoảng 90 độ sẽ làm lỗ bi thẳng hàng với đường ống để mở van, hoặc đưa phần đặc của bi chắn ngang đường dẫn để đóng van.

3. Sự khác biệt giữa full port và reduced port ball valve là gì?

Full port ball valve có lỗ bi được thiết kế gần khớp với diện tích dòng chảy bên trong của đường ống, trong khi reduced port valve có lỗ bi nhỏ hơn. Sự lựa chọn này ảnh hưởng đến khả năng lưu lượng, tổn thất áp suất, kích thước van và mức độ phù hợp với từng ứng dụng.

4. In-line ball valve có thể dùng để điều tiết được không?

Một số dòng ball valve có thể sử dụng cho việc điều chỉnh lưu lượng ở mức giới hạn, nhưng van bi đóng/mở tiêu chuẩn chủ yếu được thiết kế cho mục đích cô lập dòng chảy. Việc điều tiết liên tục có thể gây mài mòn seat hoặc khiến dòng chảy không ổn định. Cần kiểm tra thông số của nhà sản xuất trước khi sử dụng van bi cho mục đích này.

5. Làm sao để chọn đúng in-line ball valve?

Cần chọn van dựa trên khả năng tương thích với môi chất, kích thước, áp suất làm việc, nhiệt độ, cấu hình cổng, kiểu kết nối và phương thức vận hành yêu cầu. Luôn xác nhận model đã chọn theo đúng datasheet của nhà sản xuất.

Kết Luận

Tóm lại, inline ball valve là giải pháp đóng ngắt dòng chảy được sử dụng rộng rãi trong hệ thống đường ống nhờ khả năng thao tác nhanh và thiết kế linh hoạt. Việc lựa chọn đúng cần dựa trên thiết kế van, vật liệu, kích thước, áp suất, nhiệt độ và loại kết nối phù hợp với từng hệ thống cụ thể.
