Van Cân Bằng Tự Động Là Gì? Giải Pháp Kiểm Soát Lưu Lượng Cho Hệ Thống Nhiều Nhánh

Trong một hệ thống đường ống có nhiều nhánh, việc phân phối lưu lượng không đồng đều có thể khiến nhánh gần nguồn nhận quá nhiều nước, trong khi nhánh xa nguồn lại không đủ lưu lượng cần thiết. Khi phụ tải thay đổi, tình trạng này càng dễ xảy ra và việc điều chỉnh bằng tay trở nên khó kiểm soát.

Đây là lý do van cân bằng tự động ra đời – giúp kiểm soát và duy trì lưu lượng theo đúng yêu cầu thiết kế mà không cần can thiệp thủ công liên tục. Với khả năng tự duy trì lưu lượng hoặc kiểm soát chênh áp trong phạm vi thiết kế tùy loại van, thiết bị này đặc biệt hữu ích trong hệ thống có nhiều nhánh và phụ tải thay đổi thường xuyên.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van cân bằng là gì, nguyên lý hoạt động, các loại phổ biến và cách chọn đúng sản phẩm cho hệ thống của mình.

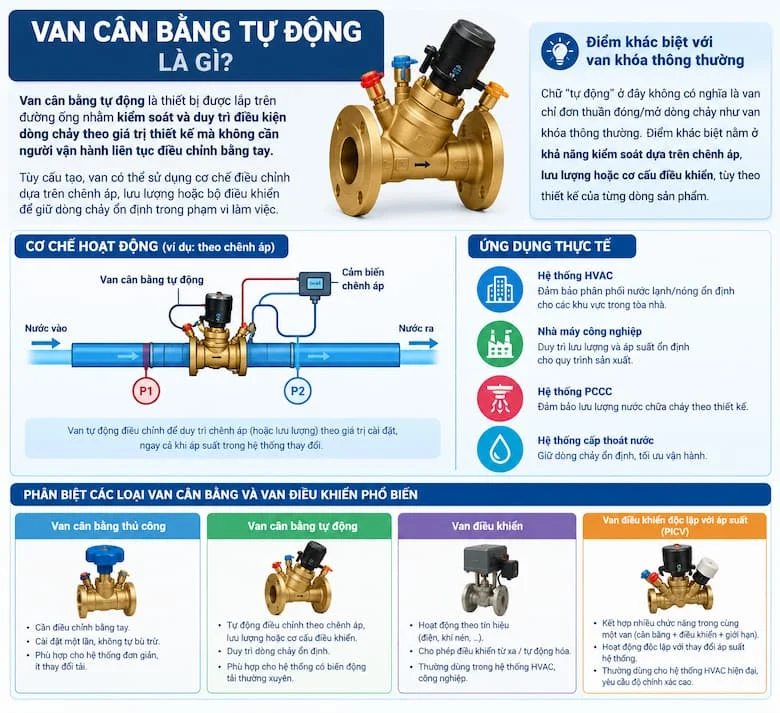

Van Cân Bằng Tự Động Là Gì?

Van cân bằng tự động là thiết bị được lắp trên đường ống nhằm kiểm soát và duy trì điều kiện dòng chảy theo giá trị thiết kế mà không cần người vận hành liên tục điều chỉnh bằng tay. Tùy cấu tạo, van có thể sử dụng cơ chế điều chỉnh dựa trên chênh áp, lưu lượng hoặc bộ điều khiển để giữ dòng chảy ổn định trong phạm vi làm việc.

Chữ "tự động" ở đây không có nghĩa là van chỉ đơn thuần đóng/mở dòng chảy như van khóa thông thường. Điểm khác biệt nằm ở khả năng kiểm soát dựa trên chênh áp, lưu lượng hoặc cơ cấu điều khiển, tùy theo thiết kế của từng dòng sản phẩm.

Cần phân biệt rõ các khái niệm dễ gây nhầm lẫn: van cân bằng thủ công cần điều chỉnh bằng tay và cài đặt một lần; van cân bằng có khả năng tự bù trừ theo điều kiện vận hành; van điều khiển hoạt động theo tín hiệu; và van điều khiển độc lập với áp suất (PICV) là một nhóm thiết bị nâng cao hơn, kết hợp nhiều chức năng trong cùng một van.

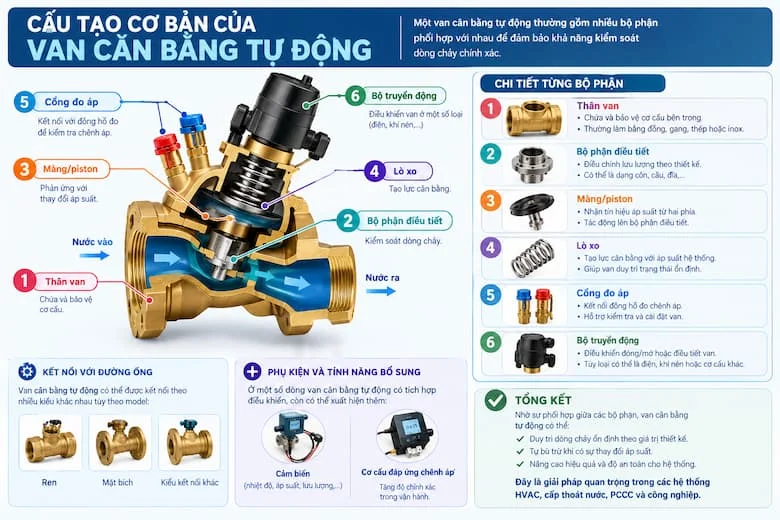

Cấu Tạo Cơ Bản Của Van Cân Bằng

Một van cân bằng thường gồm nhiều bộ phận phối hợp với nhau để đảm bảo khả năng kiểm soát dòng chảy chính xác:

Ngoài các bộ phận trên, van còn có đầu kết nối dạng ren, mặt bích hoặc kiểu kết nối khác tùy theo model. Ở một số dòng van cân bằng có tích hợp điều khiển, còn xuất hiện thêm cơ cấu cảm biến hoặc đáp ứng chênh áp để tăng độ chính xác trong quá trình vận hành.

Nguyên Lý Hoạt Động Của Van Cân Bằng

Nguyên lý hoạt động của van có thể mô tả theo chuỗi: áp suất thay đổi → chênh áp thay đổi → cơ cấu bên trong phản ứng → tiết diện dòng chảy được điều chỉnh → lưu lượng được duy trì trong phạm vi thiết kế.

Cụ thể hơn, khi nước đi qua van và điều kiện áp suất trong hệ thống thay đổi, chênh áp qua van cũng thay đổi theo. Cơ cấu cân bằng bên trong van sẽ phản ứng với sự thay đổi đó, khiến tiết diện dòng chảy được điều chỉnh tự động. Nhờ vậy, hệ thống hạn chế được tình trạng lưu lượng tăng quá mức hoặc mất cân bằng giữa các nhánh khác nhau.

Tại sao áp suất thay đổi lại ảnh hưởng đến lưu lượng? Lưu lượng qua đường ống phụ thuộc vào nhiều yếu tố, trong đó chênh áp qua phần tử điều tiết là một yếu tố quan trọng. Khi áp suất hệ thống thay đổi nhưng van không có cơ chế bù, lưu lượng qua các nhánh có thể biến động theo, dẫn đến tình trạng phân phối không đồng đều mà nhiều hệ thống đang gặp phải.

Các Loại Van Cân Bằng Phổ Biến

Van cân bằng không phải là một loại van duy nhất mà là một nhóm thiết bị với các cơ chế kiểm soát khác nhau.

Van cân bằng lưu lượng tự động có khả năng duy trì lưu lượng trong phạm vi cài đặt, phù hợp với hệ thống yêu cầu lưu lượng ổn định bất kể áp suất nguồn có biến động.

Van cân bằng chênh áp tập trung vào việc kiểm soát hoặc duy trì chênh áp, thường được sử dụng trong các hệ thống HVAC và mạng đường ống có nhiều nhánh cần cân bằng lẫn nhau.

PICV (Pressure Independent Control Valve) là nhóm thiết bị nâng cao hơn, kết hợp chức năng kiểm soát lưu lượng với khả năng bù ảnh hưởng của thay đổi áp suất, và có thể tích hợp thêm chức năng điều khiển tùy thiết kế.

Không nên đồng nhất tất cả van cân bằng với PICV – đây là điểm dễ gây nhầm lẫn về mặt kỹ thuật. PICV chỉ là một nhóm con trong hệ sinh thái các loại van cân bằng, với mức độ tích hợp chức năng cao hơn.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Cân Bằng

Trước khi mua, cần đối chiếu đầy đủ các thông số sau với catalogue thực tế:

• Kích thước danh nghĩa: DN15, DN20, DN25...

• Áp suất danh nghĩa (PN).

• Dải lưu lượng làm việc.

• Áp suất chênh lệch làm việc.

• Nhiệt độ môi chất.

• Môi chất sử dụng.

• Vật liệu thân van và bộ phận bên trong.

• Kiểu kết nối: ren/mặt bích.

• Điện áp và tín hiệu điều khiển (nếu có actuator).

• Dải điều chỉnh/cài đặt.

• Tiêu chuẩn sản xuất.

Không nên chọn van chỉ dựa vào DN. DN chỉ phản ánh kích thước danh nghĩa của kết nối, trong khi việc chọn van còn phải dựa vào lưu lượng yêu cầu, chênh áp, môi chất và điều kiện vận hành thực tế của hệ thống.

Van Cân Bằng Khác Gì Van Cân Bằng Thủ Công?

Đây là câu hỏi quan trọng khi khách hàng cân nhắc giữa hai giải pháp cân bằng lưu lượng:

Hệ thống có nhiều nhánh thường không hoạt động ở một điều kiện cố định. Khi van ở các nhánh khác thay đổi trạng thái, tổng trở lực và phân bố áp suất trong toàn hệ thống có thể thay đổi theo. Đây chính là lý do cơ chế cân bằng tự động mang lại giá trị thực sự trong các hệ thống có phụ tải biến động liên tục, giúp giảm đáng kể công sức cân chỉnh lại van mỗi khi điều kiện vận hành thay đổi.

Van Cân Bằng Được Ứng Dụng Ở Đâu?

Với khả năng kiểm soát lưu lượng linh hoạt, van cân bằng có mặt trong nhiều hệ thống khác nhau:

Hệ thống HVAC – chiller, AHU, FCU, hệ thống nước lạnh và hệ thống nước nóng là những ứng dụng phổ biến nhất.

Hệ thống cấp nước kỹ thuật – các mạng đường ống nhiều nhánh, khu vực cần kiểm soát lưu lượng chặt chẽ.

Hệ thống sưởi/làm mát – kiểm soát phân phối môi chất, giúp các nhánh nhận điều kiện dòng chảy phù hợp với thiết kế ban đầu.

Hệ thống công nghiệp – các dây chuyền sử dụng nước hoặc chất lỏng kỹ thuật, những hệ thống yêu cầu kiểm soát lưu lượng ổn định trong suốt quá trình vận hành.

Khi Nào Nên Sử Dụng Van Cân Bằng?

Một số dấu hiệu cho thấy hệ thống của bạn nên cân nhắc sử dụng van cân bằng:

• Hệ thống có nhiều nhánh đường ống.

• Lưu lượng giữa các nhánh không ổn định.

• Phụ tải thường xuyên thay đổi theo thời gian.

• Khó cân chỉnh hệ thống bằng phương pháp thủ công.

• Cần giảm công việc điều chỉnh lại van khi điều kiện vận hành thay đổi.

• Hệ thống HVAC yêu cầu kiểm soát lưu lượng/chênh áp chặt chẽ.

Không nên áp dụng tư duy "cứ hệ thống đường ống là phải dùng van cân bằng". Thay vào đó, cần xem xét kỹ thiết kế hệ thống, lưu lượng, áp suất và yêu cầu điều khiển thực tế trước khi quyết định đầu tư.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Và Sử Dụng

Sai lầm 1 – Chọn van chỉ theo DN: DN phù hợp không đồng nghĩa với lưu lượng và điều kiện làm việc cũng phù hợp với hệ thống.

Sai lầm 2 – Không xác định lưu lượng thiết kế: không có lưu lượng mục tiêu thì khó xác định dải làm việc phù hợp cho van.

Sai lầm 3 – Bỏ qua chênh áp: chênh áp là thông số quan trọng đối với cơ chế cân bằng của nhiều loại van, không nên xem nhẹ.

Sai lầm 4 – Lắp sai chiều dòng chảy: cần kiểm tra kỹ mũi tên trên thân van và hướng dẫn của nhà sản xuất trước khi lắp đặt.

Sai lầm 5 – Không vệ sinh đường ống: cặn bẩn có thể ảnh hưởng trực tiếp đến cơ cấu điều tiết bên trong van.

Sai lầm 6 – Không kiểm tra sau khi lắp: cần kiểm tra tình trạng vận hành, áp suất và lưu lượng theo đúng yêu cầu thiết kế ban đầu.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là van không phát huy được đúng chức năng cân bằng, hệ thống vẫn mất cân đối lưu lượng dù đã đầu tư lắp đặt – gây lãng phí chi phí và không đạt được mục tiêu tiết kiệm năng lượng ban đầu.

Cách Lựa Chọn Van Cân Bằng Phù Hợp

Để chọn đúng sản phẩm, có thể thực hiện theo quy trình 6 bước:

Bước 1 – Xác định môi chất: nước lạnh, nước nóng hay chất lỏng kỹ thuật khác đang lưu thông trong hệ thống.

Bước 2 – Xác định lưu lượng thiết kế: đây là cơ sở quan trọng nhất để chọn dải làm việc phù hợp.

Bước 3 – Xác định DN đường ống: xác định kích thước kết nối thực tế của hệ thống.

Bước 4 – Xác định áp suất và chênh áp: kiểm tra áp suất hệ thống và phạm vi chênh áp mà van yêu cầu.

Bước 5 – Chọn vật liệu và kiểu kết nối: ren hay mặt bích; đồng, gang, thép hay inox tùy theo môi chất.

Bước 6 – Kiểm tra catalogue: đối chiếu đầy đủ flow range, differential pressure, temperature, pressure rating, connection và installation direction.

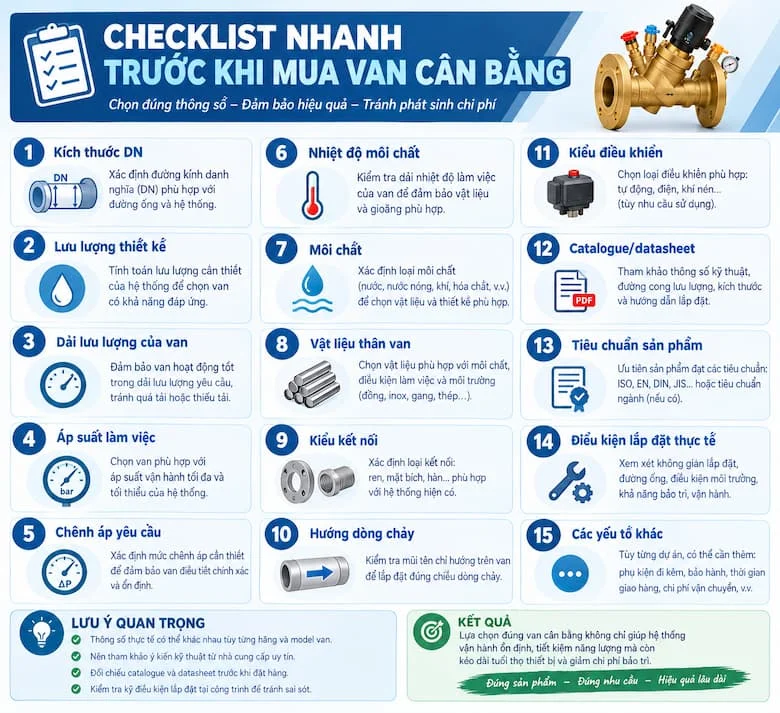

Checklist Nhanh Trước Khi Mua Van Cân Bằng

Kích thước DN
Lưu lượng thiết kế
Dải lưu lượng của van
Áp suất làm việc
Chênh áp yêu cầu
Nhiệt độ môi chất
Môi chất
Vật liệu thân van
Kiểu kết nối
Hướng dòng chảy
Kiểu điều khiển
Catalogue/datasheet
Tiêu chuẩn sản phẩm
Điều kiện lắp đặt thực tế

Câu Hỏi Thường Gặp Về Van Cân Bằng Tự Động

1. Van cân bằng tự động là gì?

Là thiết bị lắp trên đường ống giúp kiểm soát và duy trì điều kiện dòng chảy theo giá trị thiết kế mà không cần điều chỉnh thủ công liên tục.

2. Van cân bằng có phải là van điều khiển không?

Không hoàn toàn giống nhau. Van cân bằng tập trung vào việc duy trì lưu lượng hoặc chênh áp theo cơ chế thiết kế sẵn, trong khi van điều khiển hoạt động theo tín hiệu điều khiển từ bên ngoài. Không nên đánh đồng hai khái niệm này.

3. Van cân bằng có cần cài đặt không?

Tùy loại. Một số van cần thiết lập/cài đặt dải lưu lượng hoặc thông số vận hành theo thiết kế; một số loại có cơ chế tự động trong phạm vi làm việc đã được xác định sẵn.

4. Chọn van cân bằng theo DN hay lưu lượng?

Cần xét cả hai, nhưng lưu lượng thiết kế và điều kiện chênh áp là các yếu tố quan trọng hơn để xác định van có thực sự phù hợp hay không.

5. Van cân bằng dùng trong hệ thống nào?

Thường gặp trong HVAC, hệ thống nước lạnh/nước nóng, hệ thống sưởi và các mạng đường ống cần kiểm soát lưu lượng hoặc chênh áp.

Kết Luận

Tóm lại, van cân bằng tự động giúp kiểm soát điều kiện dòng chảy mà không cần điều chỉnh thủ công liên tục, đặc biệt phù hợp với các hệ thống có nhiều nhánh và phụ tải thay đổi thường xuyên. Hiệu quả của van phụ thuộc vào việc chọn đúng loại, đúng dải lưu lượng, chênh áp, DN và điều kiện vận hành thực tế – không nên lựa chọn chỉ dựa vào kích thước đường ống như nhiều người vẫn nhầm tưởng.
