Pipe Fitting Có Vai Trò Gì Trong Hệ Thống Đường Ống?

Một hệ thống đường ống không thể chỉ sử dụng các đoạn ống thẳng. Khi cần đổi hướng, chia nhánh, thay đổi đường kính hoặc kết nối nhiều đoạn ống lại với nhau, hệ thống cần đến các phụ kiện chuyên dụng – đây chính là pipe fitting( phụ kiện đường ống).

Phụ kiện đường ống xuất hiện trong hầu hết các hệ thống cấp nước, HVAC, PCCC, công nghiệp, khí nén và nhiều lĩnh vực khác. Fitting ảnh hưởng trực tiếp đến khả năng kết nối và độ kín của toàn bộ đường ống. Nếu chọn sai fitting, hệ thống có thể gặp phải tình trạng rò rỉ, giảm lưu lượng hoặc gây khó khăn cho công tác bảo trì về sau.

Bài viết dưới đây sẽ giúp bạn hiểu rõ phụ kiện đường ống là gì, các loại phổ biến, vật liệu và cách chọn đúng sản phẩm cho hệ thống của mình.

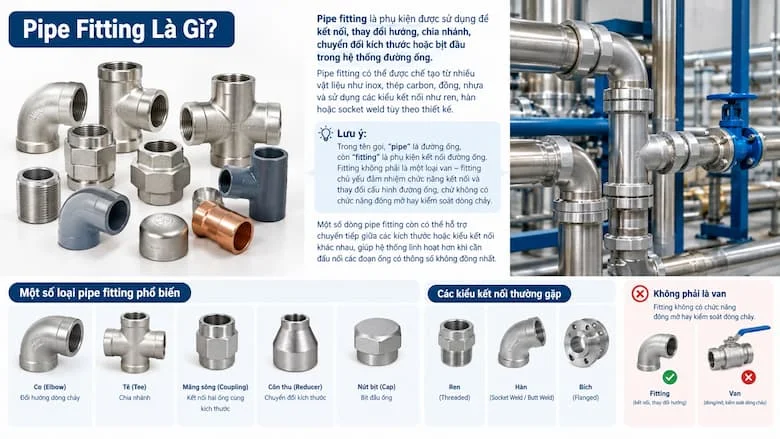

Pipe Fitting Là Gì?

Pipe fitting là phụ kiện được sử dụng để kết nối, thay đổi hướng, chia nhánh, chuyển đổi kích thước hoặc bịt đầu trong hệ thống đường ống. Phụ kiện đường ống có thể được chế tạo từ nhiều vật liệu như inox, thép carbon, đồng, nhựa và sử dụng các kiểu kết nối như ren, hàn hoặc socket weld tùy theo thiết kế.

Trong tên gọi, "pipe" là đường ống, còn "fitting" là phụ kiện kết nối đường ống. Cần lưu ý rằng fitting không phải là một loại van – fitting chủ yếu đảm nhiệm chức năng kết nối và thay đổi cấu hình đường ống, chứ không có chức năng đóng mở hay kiểm soát dòng chảy.

Một số dòng phụ kiện đường ống còn có thể hỗ trợ chuyển tiếp giữa các kích thước hoặc kiểu kết nối khác nhau, giúp hệ thống linh hoạt hơn khi cần đấu nối các đoạn ống có thông số không đồng nhất.

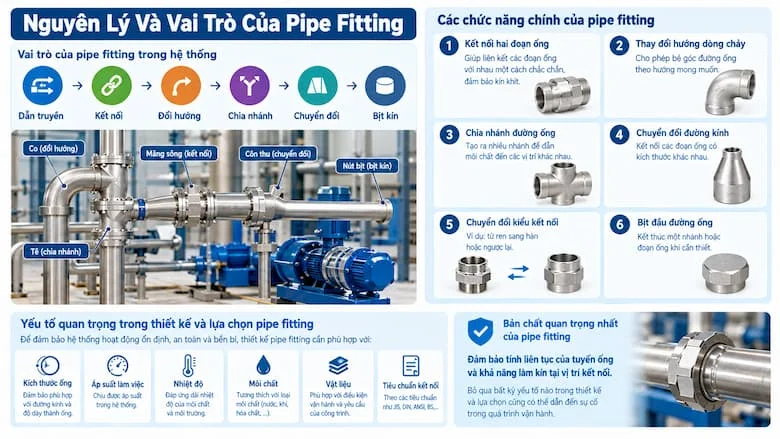

Nguyên Lý Và Vai Trò Của Pipe Fitting

Vai trò của phụ kiện đường ống trong hệ thống có thể tóm gọn theo chuỗi chức năng: dẫn truyền → kết nối → đổi hướng → chia nhánh → chuyển đổi → bịt kín.

Cụ thể, fitting đảm nhiệm các chức năng chính sau:

• Kết nối hai đoạn ống với nhau.

• Thay đổi hướng dòng chảy khi cần bẻ góc đường ống.

• Chia một đường ống thành nhiều nhánh khác nhau.

• Chuyển đổi đường kính giữa các đoạn ống không cùng kích thước.

• Chuyển đổi từ kiểu kết nối ren sang hàn hoặc ngược lại.

• Bịt đầu đường ống khi cần kết thúc một nhánh.

Bản chất quan trọng nhất của phụ kiện đường ống là phải đảm bảo tính liên tục của tuyến ống và khả năng làm kín tại vị trí kết nối. Thiết kế fitting cần phù hợp với kích thước đường ống, áp suất làm việc, nhiệt độ, môi chất, vật liệu và tiêu chuẩn kết nối của toàn hệ thống – bỏ qua bất kỳ yếu tố nào cũng có thể dẫn đến sự cố trong quá trình vận hành.

Các Loại Phụ Kiện Đường Ống Phổ Biến

Đây là phần trọng tâm giúp bạn nhận diện đúng loại phụ kiện đường ống cần dùng cho từng mục đích cụ thể.

Elbow (co ống) dùng để thay đổi hướng đường ống, phổ biến với các góc 45°, 90° và 180° tùy theo yêu cầu bẻ hướng của tuyến ống.

Tee (tê) dùng để chia một tuyến ống thành hai nhánh, gồm hai dạng chính là equal tee (các nhánh cùng kích thước) và reducing tee (nhánh có kích thước khác nhau).

Reducer (côn thu) dùng để kết nối hai đường ống có kích thước khác nhau, chia thành concentric reducer (đồng tâm) và eccentric reducer (lệch tâm), mỗi loại phù hợp với một mục đích lắp đặt riêng.

Coupling (nối thẳng) dùng để nối hai đoạn ống có cùng hoặc gần cùng kích thước, tạo thành một tuyến ống liền mạch.

Union (rắc co) cho phép kết nối và tháo rời đường ống thuận tiện hơn, rất hữu ích khi hệ thống cần bảo trì thường xuyên.

Cross (tê 4 ngả) được dùng trong các hệ thống cần chia thành nhiều nhánh cùng lúc tại một điểm.

Cap/Plug (nắp bịt/nút bịt) dùng để đóng đầu đường ống khi không cần kết nối thêm.

Phân Loại Phụ Kiện Đường Ống Theo Vật Liệu

Việc lựa chọn vật liệu cho phụ kiện đường ống cần dựa trên môi chất, nhiệt độ và điều kiện môi trường thực tế.

Stainless Steel phụ kiện đường ống có khả năng chống ăn mòn tốt, phù hợp với môi trường ẩm hoặc có yêu cầu vệ sinh cao. Thường gặp nhất là các cấp inox 304 và 316.

Carbon Steel phụ kiện đường ống có độ bền cơ học cao, phù hợp với nhiều hệ thống công nghiệp, tuy nhiên cần xem xét kỹ điều kiện ăn mòn của môi trường lắp đặt.

Brass phụ kiện đường ống thường dùng trong hệ thống nước và một số ứng dụng dân dụng, có khả năng gia công và kết nối khá thuận tiện.

PVC/CPVC phụ kiện đường ống có trọng lượng nhẹ, khả năng chống ăn mòn tốt, phù hợp với một số hệ thống nước và hóa chất tùy theo loại vật liệu cụ thể.

Phụ Kiện Đường Ống Có Những Kiểu Kết Nối Nào?

Ngoài vật liệu, kiểu kết nối cũng là yếu tố quan trọng cần xem xét khi chọn phụ kiện đường ống.

Threaded fitting (fitting ren) có ưu điểm lắp đặt tương đối thuận tiện, có thể tháo lắp dễ dàng, phù hợp với nhiều hệ thống kích thước nhỏ và trung bình tùy theo thiết kế.

Butt Weld Fitting (fitting hàn đối đầu) có hai đầu được hàn trực tiếp với đường ống, tạo kết nối chắc chắn và thường được dùng trong hệ thống công nghiệp yêu cầu độ bền cao.

Socket Weld Fitting có thiết kế đưa đường ống vào socket của fitting rồi mới thực hiện hàn, phù hợp với một số hệ thống đường kính nhỏ.

Flanged connection (kết nối mặt bích) sử dụng mặt bích và bulông, thuận tiện cho việc tháo lắp và bảo trì, đồng thời có thể kết hợp linh hoạt với các loại van hoặc thiết bị khác trong hệ thống.

Các Thông Số Quan Trọng Khi Chọn Phụ Kiện Đường Ống

Đây là phần có giá trị chuyển đổi cao nhất, giúp bạn tránh mua nhầm sản phẩm.

Kích thước – cần quan tâm đến DN, NPS, đường kính ngoài và đường kính trong. DN/NPS không nên được hiểu đơn giản là đường kính đo thực tế của fitting, đây là điểm dễ gây nhầm lẫn nhất.

Vật liệu – lựa chọn theo môi chất, nhiệt độ, mức độ ăn mòn và điều kiện môi trường lắp đặt thực tế.

Pressure rating – cần kiểm tra khả năng chịu áp của fitting so với áp suất thực tế của hệ thống.

Temperature rating – nhiệt độ làm việc có thể ảnh hưởng trực tiếp đến khả năng chịu áp và độ bền vật liệu theo thời gian.

Kiểu kết nối – thread, butt weld, socket weld hoặc flange tùy theo yêu cầu lắp đặt.

Tiêu chuẩn – có thể tham chiếu theo ASME, ASTM, ANSI, DIN hoặc JIS. Không nên mặc định mọi fitting đều áp dụng cùng một tiêu chuẩn – cần kiểm tra rõ theo từng model và nhà sản xuất cụ thể.

Phụ Kiện Đường Ống Khác Gì Với Pipe Và Valve?

Đây là phần giúp giải quyết một nhầm lẫn khá phổ biến khi tìm hiểu về hệ thống đường ống.

Có thể hình dung qua một ví dụ thực tế: một tuyến ống điển hình có thể được cấu thành từ Pipe → Elbow → Tee → Valve → Reducer → Pipe. Trong chuỗi này, mỗi thành phần đảm nhận một vai trò riêng biệt – pipe dẫn lưu chất, phụ kiện đường ống kết nối và định hình tuyến ống, còn valve kiểm soát dòng chảy tại vị trí cần thiết.

Phụ Kiện Đường Ống Được Sử Dụng Ở Đâu?

Nhờ tính linh hoạt trong kết nối, phụ kiện đường ống có mặt trong hầu hết các loại hệ thống đường ống:

• Hệ thống cấp thoát nước – kết nối, chia nhánh và đổi hướng đường ống dân dụng và kỹ thuật.

• HVAC và chiller – kết nối các đoạn ống nước lạnh, nước nóng trong hệ thống điều hòa trung tâm.

• Hệ thống PCCC – đảm bảo kết nối chắc chắn cho đường ống chữa cháy theo tiêu chuẩn yêu cầu.

• Nhà máy sản xuất – kết nối các tuyến ống trong dây chuyền sản xuất công nghiệp.

• Đường ống khí nén – chuyển hướng và chia nhánh khí nén phục vụ máy móc.

• Hệ thống hơi – kết nối đường ống chịu nhiệt độ và áp suất cao.

• Dầu khí và hóa chất – yêu cầu fitting có độ bền và khả năng chịu áp lực đặc thù.

• Thực phẩm và đồ uống – ưu tiên fitting inox đảm bảo vệ sinh an toàn thực phẩm.

• Công trình dân dụng – ứng dụng trong hệ thống cấp thoát nước nhà ở, chung cư.

Mỗi ứng dụng sẽ có nhóm fitting thường gặp riêng, tùy thuộc vào môi chất, áp suất và yêu cầu kỹ thuật của từng hệ thống cụ thể.

Những Sai Lầm Thường Gặp Khi Chọn Phụ Kiện Đường Ống

Dưới đây là các lỗi phổ biến khiến người mua chọn sai sản phẩm:

• Chỉ chọn theo kích thước mà bỏ qua áp suất làm việc thực tế của hệ thống.

• Chọn vật liệu không phù hợp với môi chất, dẫn đến ăn mòn hoặc hư hỏng sớm.

• Nhầm DN với đường kính thực tế, gây sai lệch khi lắp đặt.

• Chọn sai kiểu kết nối không tương thích với đường ống hiện có.

• Không kiểm tra tiêu chuẩn của pipe và fitting, dẫn đến không đồng bộ trong hệ thống.

• Dùng fitting không phù hợp nhiệt độ làm việc, ảnh hưởng đến độ bền lâu dài.

• Không tính đến không gian lắp đặt và bảo trì, gây khó khăn khi cần sửa chữa sau này.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là rò rỉ tại mối nối, giảm lưu lượng hoặc phải tháo lắp lại toàn bộ đoạn ống – tốn kém hơn nhiều so với việc kiểm tra kỹ thông số ngay từ đầu.

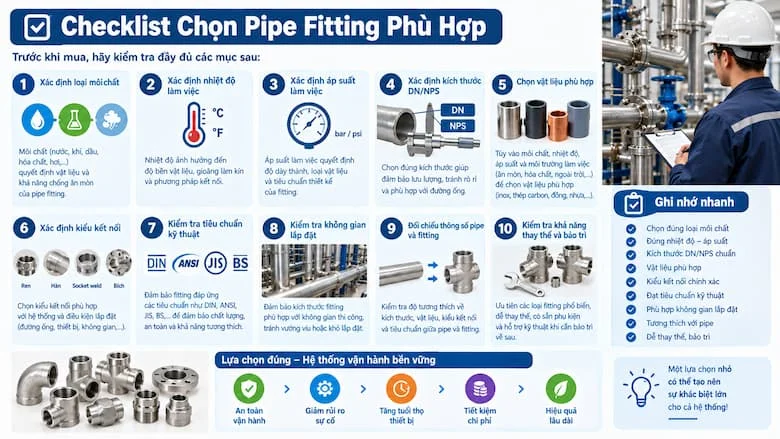

Checklist Chọn Phụ Kiện Đường Ống Phù Hợp

Trước khi mua, hãy kiểm tra đầy đủ các mục sau:

Xác định loại môi chất
Xác định nhiệt độ làm việc
Xác định áp suất làm việc
Xác định kích thước DN/NPS
Chọn vật liệu phù hợp
Xác định kiểu kết nối
Kiểm tra tiêu chuẩn kỹ thuật
Kiểm tra không gian lắp đặt
Đối chiếu thông số pipe và fitting
Kiểm tra khả năng thay thế và bảo trì

Câu Hỏi Thường Gặp Về Pipe Fitting

1. Pipe fitting là gì?

Phụ kiện đường ống là phụ kiện dùng để kết nối, thay đổi hướng, chia nhánh, chuyển đổi kích thước hoặc bịt đầu trong hệ thống đường ống, được chế tạo từ nhiều vật liệu và kiểu kết nối khác nhau.

2. Phụ kiện đường ống gồm những loại nào?

Phổ biến gồm elbow, tee, reducer, coupling, union, cross, cap và plug – mỗi loại đảm nhiệm một chức năng riêng trong hệ thống.

3. Phụ kiện đường ống và valve khác nhau như thế nào?

Fitting chủ yếu kết nối và thay đổi cấu hình tuyến ống; valve có chức năng đóng, mở hoặc điều tiết dòng chảy.

4. Làm sao chọn phụ kiện đường ống phù hợp?

Cần dựa trên kích thước, vật liệu, áp suất, nhiệt độ, môi chất và kiểu kết nối của hệ thống thực tế.

5. Phụ kiện đường ống inox có ưu điểm gì?

Khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường, nhưng vẫn cần chọn đúng cấp inox và điều kiện làm việc cụ thể.

Kết Luận

Pipe fitting là nhóm phụ kiện quan trọng trong hệ thống đường ống, đảm nhiệm chức năng kết nối, đổi hướng, chia nhánh và chuyển đổi kích thước cho toàn bộ tuyến ống. Có nhiều loại pipe fitting khác nhau theo chức năng, vật liệu và kiểu kết nối, mỗi loại phù hợp với một mục đích sử dụng riêng.
