Van Ba Chiều Có Vai Trò Gì Trong Hệ Thống Đường Ống?

Trong một hệ thống đường ống, đôi khi không chỉ cần đóng hoặc mở dòng chảy mà còn cần chia một dòng thành hai hướng, hợp hai dòng thành một hoặc chuyển dòng giữa các tuyến khác nhau. Lúc này, van 3 chiều là giải pháp thường được sử dụng.

Nhiều tình huống thực tế đòi hỏi đến loại van này: hệ thống cần điều hướng dòng chảy, không gian đường ống hạn chế, cần chuyển đổi giữa hai tuyến, hoặc cần trộn/phân chia dòng môi chất theo yêu cầu vận hành.

Bài viết dưới đây sẽ giúp bạn hiểu rõ van 3 chiều là gì, cấu tạo, các loại phổ biến và cách chọn đúng sản phẩm cho hệ thống của mình.

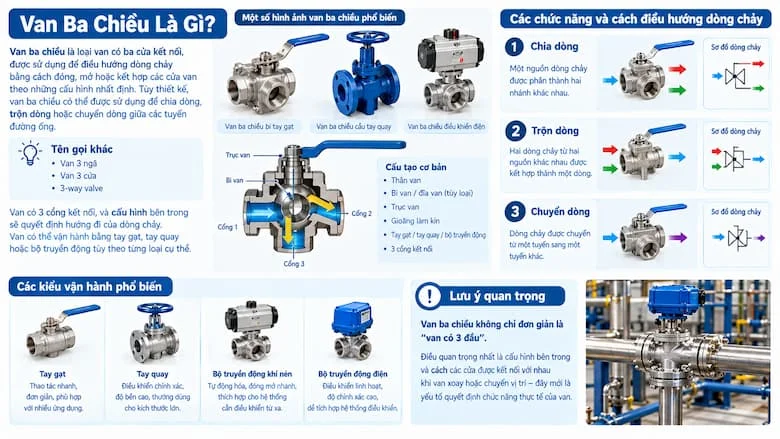

Van Ba Chiều Là Gì?

Van ba chiều là loại van có ba cửa kết nối, được sử dụng để điều hướng dòng chảy bằng cách đóng, mở hoặc kết hợp các cửa van theo những cấu hình nhất định. Tùy thiết kế, van 3 chiều có thể được sử dụng để chia dòng, trộn dòng hoặc chuyển dòng giữa các tuyến đường ống.

Loại van này còn được gọi bằng nhiều tên khác như van 3 ngã, van 3 cửa hoặc 3-way valve. Van có 3 cổng kết nối, và cấu hình bên trong sẽ quyết định hướng đi của dòng chảy. Van có thể vận hành bằng tay gạt, tay quay hoặc bộ truyền động tùy theo từng loại cụ thể.

Cần làm rõ một điều: van 3 chiều không chỉ đơn giản là "van có 3 đầu". Điều quan trọng nhất là cấu hình bên trong và cách các cửa được kết nối với nhau khi van xoay hoặc chuyển vị trí – đây mới là yếu tố quyết định chức năng thực tế của van.

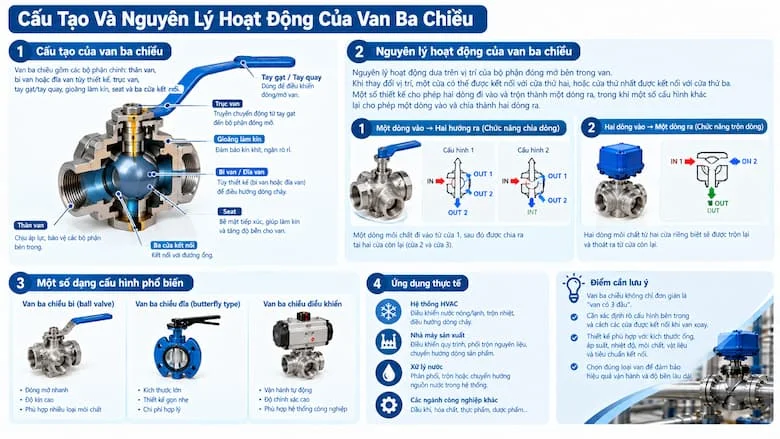

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van 3 Chiều

Van 3 chiều gồm các bộ phận chính: thân van, bi van hoặc đĩa van tùy thiết kế, trục van, tay gạt/tay quay, gioăng làm kín, seat và ba cửa kết nối.

Nguyên lý hoạt động dựa trên vị trí của bộ phận đóng mở bên trong van. Khi thay đổi vị trí, một cửa có thể được kết nối với cửa thứ hai, hoặc cửa thứ nhất được kết nối với cửa thứ ba. Một số thiết kế cho phép hai dòng đi vào và trộn thành một dòng ra, trong khi một số cấu hình khác lại cho phép một dòng vào và chia thành hai dòng ra.

Có thể hình dung qua hai sơ đồ cơ bản: một dòng vào → hai hướng ra (chức năng chia dòng), hoặc hai dòng vào → một dòng ra (chức năng trộn dòng). Chính sự linh hoạt này khiến van 3 chiều trở thành giải pháp phù hợp cho những hệ thống cần điều hướng môi chất theo nhiều kịch bản vận hành khác nhau.

Các Loại Van 3 Chiều Phổ Biến

Van 3 chiều chữ T có cấu hình bên trong dạng T, có thể sử dụng cho nhiều mục đích như chia dòng, trộn dòng, chuyển hướng dòng hoặc kết nối nhiều tuyến đường ống cùng lúc.

Van 3 chiều chữ L có cấu hình đường dẫn bên trong dạng L, thường phù hợp với mục đích chuyển dòng giữa hai cửa, chuyển hướng dòng từ tuyến này sang tuyến khác, hoặc cô lập một nhánh tùy theo thiết kế cụ thể.

Van 3 chiều bi sử dụng viên bi có lỗ khoan đặc biệt để điều hướng dòng chảy theo cấu hình đã thiết kế sẵn.

Van 3 chiều điều khiển có thể kết hợp với bộ truyền động điện, bộ truyền động khí nén hoặc bộ điều khiển tự động, phù hợp với các hệ thống cần vận hành từ xa hoặc theo tín hiệu điều khiển.

Phân Biệt Van 3 Chiều Chữ T Và Chữ L

Đây là phần quan trọng giúp bạn tránh nhầm lẫn khi lựa chọn giữa hai cấu hình phổ biến nhất:

Không nên chỉ nhìn hình dạng bên ngoài để xác định chức năng của van. Cần kiểm tra kỹ sơ đồ dòng chảy và cấu hình lỗ của bộ phận đóng mở bên trong. Đặc biệt, với van 3 chiều điều khiển tự động, cần xác định rõ đây là mixing valve (van trộn) hay diverting valve (van chuyển hướng) trước khi lựa chọn, vì hai chức năng này đòi hỏi cấu tạo bên trong khác nhau.

Phân Loại Van 3 Chiều Theo Kiểu Kết Nối

Van 3 chiều nối ren thường có kích thước nhỏ, lắp đặt tương đối thuận tiện, phù hợp với một số hệ thống dân dụng và công nghiệp nhẹ.

Van 3 chiều mặt bích sử dụng kết nối bằng mặt bích và bulông, phù hợp với các đường ống có kích thước lớn hơn hoặc hệ thống yêu cầu kết nối bích, đồng thời thuận tiện cho việc tháo lắp bảo trì sau này.

Van 3 chiều hàn kết nối trực tiếp với đường ống bằng phương pháp hàn, tạo liên kết chắc chắn và thường gặp trong hệ thống công nghiệp tùy theo thiết kế cụ thể của từng model.

Thông Số Quan Trọng Khi Chọn Van 3 Chiều

Trước khi mua van 3 chiều, cần đối chiếu đầy đủ các thông số sau:

Kích thước – DN, NPS và kích thước cổng kết nối.

Vật liệu – đồng, gang, thép, inox hoặc nhựa tùy theo yêu cầu ứng dụng cụ thể.

Áp suất – cần kiểm tra pressure rating của van so với áp suất thực tế của hệ thống.

Nhiệt độ – đặc biệt quan trọng với các ứng dụng nước nóng, hơi, dầu hoặc hệ thống HVAC.

Môi chất – xác định van có tương thích với nước, khí, dầu, hóa chất hoặc môi chất HVAC hay không.

Kiểu vận hành – tay gạt, tay quay, điện hoặc khí nén tùy theo yêu cầu tự động hóa.

Kiểu kết nối – ren, bích hoặc hàn phù hợp với đường ống hiện có.

Van 3 Chiều Khác Gì Van Hai Chiều?

Sự khác biệt giữa hai loại van này nằm ở khả năng điều hướng dòng chảy:

Không phải cứ có nhiều cửa hơn thì luôn tốt hơn. Van 3 chiều chỉ thực sự phát huy giá trị khi hệ thống có nhu cầu điều hướng, chia hoặc trộn dòng – nếu chỉ cần đóng/mở đơn thuần, van hai chiều vẫn là lựa chọn đơn giản và tiết kiệm chi phí hơn.

Van 3 Chiều Được Sử Dụng Ở Đâu?

Hệ thống HVAC – ứng dụng để điều hướng nước lạnh, điều khiển dòng nước nóng/lạnh và phối hợp với bộ điều khiển nhiệt độ trong toàn hệ thống.

Hệ thống chiller – có thể sử dụng để điều hướng dòng nước trong các mạch tuần hoàn tùy theo thiết kế cụ thể.

Hệ thống cấp nước – sử dụng trong các tuyến cần chuyển đổi hoặc phân chia dòng nước theo yêu cầu vận hành.

Hệ thống công nghiệp – có thể xuất hiện trong các ứng dụng hóa chất, dầu, khí, nước công nghiệp và nhiều quy trình sản xuất khác nhau.

Hệ thống tự động hóa – khi kết hợp với actuator, van 3 chiều có thể được điều khiển từ xa hoặc theo tín hiệu của hệ thống điều khiển trung tâm.

Những Sai Lầm Thường Gặp Khi Chọn Van 3 Chiều

Dưới đây là các lỗi phổ biến khiến người mua chọn sai sản phẩm:

• Chỉ nhìn kích thước mà không kiểm tra cấu hình dòng bên trong van.

• Nhầm van chữ T với van chữ L, dẫn đến sai chức năng khi lắp đặt.

• Không xác định van dùng để mixing hay diverting trước khi mua.

• Chọn sai vật liệu không tương thích với môi chất sử dụng.

• Không kiểm tra áp suất và nhiệt độ làm việc thực tế của hệ thống.

• Chọn sai kiểu kết nối không phù hợp với đường ống hiện có.

• Không kiểm tra hướng dòng theo đúng thiết kế của van.

• Dùng actuator không tương thích với van, gây lỗi vận hành.

• Không kiểm tra sơ đồ điều khiển đối với van tự động trước khi tích hợp vào hệ thống.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là van không hoạt động đúng chức năng mong muốn, gây rò rỉ hoặc phải tháo lắp lại toàn bộ hệ thống – tốn kém hơn nhiều so với việc kiểm tra kỹ cấu hình ngay từ đầu.

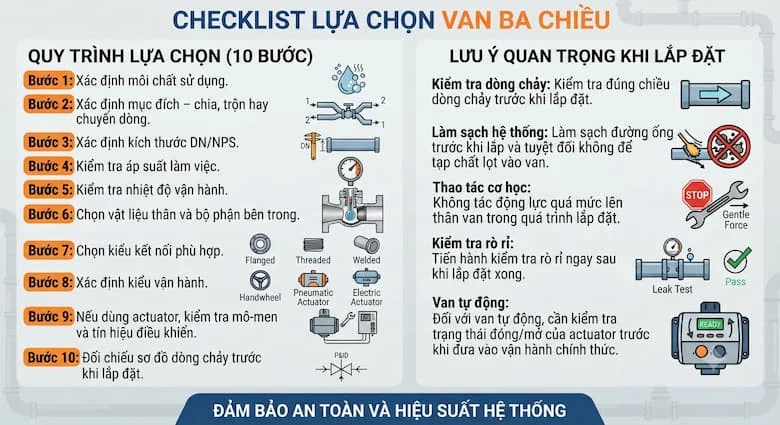

Checklist Lựa Chọn Van 3 Chiều

Để chọn đúng sản phẩm, bạn có thể thực hiện theo quy trình sau:

Bước 1: Xác định môi chất sử dụng.
Bước 2: Xác định mục đích – chia, trộn hay chuyển dòng.
Bước 3: Xác định kích thước DN/NPS.
Bước 4: Kiểm tra áp suất làm việc.
Bước 5: Kiểm tra nhiệt độ vận hành.
Bước 6: Chọn vật liệu thân và bộ phận bên trong.
Bước 7: Chọn kiểu kết nối phù hợp.
Bước 8: Xác định kiểu vận hành.
Bước 9: Nếu dùng actuator, kiểm tra mô-men và tín hiệu điều khiển.
Bước 10: Đối chiếu sơ đồ dòng chảy trước khi lắp đặt.

Lưu ý khi lắp đặt: kiểm tra đúng chiều dòng, làm sạch đường ống trước khi lắp, không để tạp chất lọt vào van, không tác động lực quá mức lên thân van và kiểm tra rò rỉ ngay sau khi lắp đặt. Với van tự động, cần kiểm tra cả trạng thái đóng/mở của actuator trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Van Ba Chiều

1. Van ba chiều là gì?

Van ba chiều là loại van có ba cửa kết nối, được sử dụng để điều hướng dòng chảy bằng cách đóng, mở hoặc kết hợp các cửa van theo cấu hình nhất định.

2. Van 3 chiều có những loại nào?

Phổ biến gồm van 3 chiều chữ T, chữ L, van bi ba chiều và van 3 chiều điều khiển tự động.

3. Van 3 chiều chữ T và chữ L khác nhau thế nào?

Van chữ T thường phù hợp cho cả chia, trộn và chuyển dòng, trong khi van chữ L chủ yếu phù hợp cho mục đích chuyển hướng dòng giữa hai cửa.

4. Van 3 chiều dùng để làm gì?

Có thể dùng để chia, trộn hoặc chuyển hướng dòng chảy tùy theo cấu hình cụ thể của từng loại van.

5. Chọn van 3 chiều dựa trên những yếu tố nào?

Cần xem xét môi chất, DN/NPS, áp suất, nhiệt độ, vật liệu, kiểu kết nối, cấu hình dòng và phương thức vận hành.

Kết Luận

Tóm lại, van ba chiều có 3 cửa kết nối và được sử dụng để điều hướng dòng chảy theo nhiều cấu hình khác nhau. Cấu hình chữ T hoặc chữ L bên trong van sẽ quyết định đường đi thực tế của môi chất – đây là yếu tố quan trọng hơn nhiều so với việc chỉ nhìn vào kích thước hay hình dạng bên ngoài.
