Van DN20 Là Gì? Phân Loại, Thông Số Và Cách Chọn Van DN20 Phù Hợp

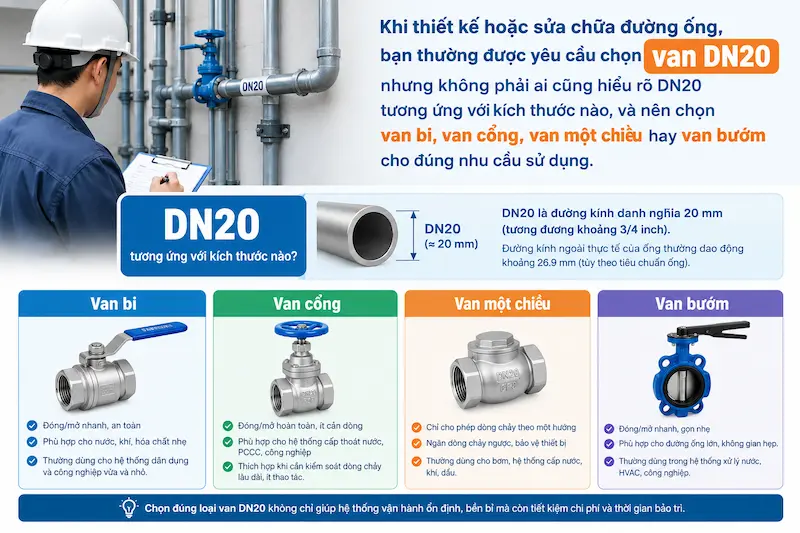

Khi thiết kế hoặc sửa chữa đường ống, bạn thường được yêu cầu chọn van DN20 nhưng không phải ai cũng hiểu rõ DN20 tương ứng với kích thước nào, và nên chọn van bi, van cổng, van một chiều hay van bướm cho đúng nhu cầu sử dụng.

Thực tế, DN20 chỉ là ký hiệu kích thước danh nghĩa của van và đường ống, không phải tên của một loại van cụ thể. Hiểu sai điều này khiến nhiều người chọn nhầm sản phẩm, dẫn đến rò rỉ, giảm áp lực hoặc phải thay lại toàn bộ hệ thống.

Bài viết dưới đây sẽ giúp bạn nắm rõ kích thước, phân loại, thông số kỹ thuật, ứng dụng thực tế và cách lựa chọn van DN20 phù hợp cho từng hệ thống.

Van DN20 Là Gì?

Van DN20 là loại van có kích thước danh nghĩa DN20, được sử dụng để điều tiết, đóng mở hoặc kiểm soát dòng chảy trong hệ thống đường ống. DN20 chỉ quy định kích cỡ danh nghĩa, không đại diện cho một cấu tạo van cụ thể nào.

Trong đó, DN là viết tắt của Diameter Nominal – đường kính danh nghĩa, thường được dùng trên các đường ống có kích thước nhỏ, phổ biến trong hệ thống dân dụng và một số ứng dụng công nghiệp nhẹ.

Điểm quan trọng cần nắm: DN20 có thể xuất hiện ở rất nhiều loại van khác nhau — van bi DN20, van cổng DN20, van một chiều DN20, van cầu DN20, van điện từ DN20... Mỗi loại có cấu tạo, cơ chế vận hành và mục đích sử dụng riêng biệt.

Vật liệu chế tạo cũng rất đa dạng, từ đồng, inox, gang, thép cho đến nhựa, tùy thuộc vào môi chất và điều kiện làm việc của hệ thống.

DN20 Tương Đương Bao Nhiêu MM Và Bao Nhiêu Inch?

Một nhầm lẫn phổ biến là đánh đồng DN20 với đường kính thực tế 20mm. Thực chất, DN20 là kích thước danh nghĩa — con số mang tính quy ước, khác với phi đường ống, đường kính ngoài hay đường kính trong thực tế của sản phẩm.

Cùng là van DN20, nhưng đường kính ngoài, đường kính trong hoặc kích thước ren có thể chênh lệch tùy theo tiêu chuẩn sản xuất (JIS, DIN, ANSI...). Vì vậy, trước khi lắp đặt, bạn nên kiểm tra kỹ thông số kỹ thuật của từng sản phẩm thay vì chỉ dựa vào con số "20".

Các Loại Van DN20 Phổ Biến Hiện Nay

Van DN20 được phân loại theo cấu tạo và chức năng vận hành, mỗi loại phù hợp với một nhóm nhu cầu riêng.

Van bi DN20 có khả năng đóng mở nhanh, kết cấu nhỏ gọn, thường sử dụng tay gạt hoặc tay vặn. Đây là lựa chọn phổ biến cho hệ thống nước, khí và một số môi chất khác tùy vật liệu chế tạo.

Van cổng DN20 đóng/mở bằng cánh van chuyển động lên xuống, thích hợp cho chức năng đóng mở đường ống nhưng không nên dùng như van điều tiết lưu lượng liên tục.

Van một chiều DN20 cho phép dòng chảy đi theo một hướng và hạn chế dòng chảy ngược, với nhiều cấu tạo như lá lật hoặc lò xo.

Van cầu DN20 có khả năng điều tiết lưu lượng tốt hơn, tuy cấu tạo tạo ra tổn thất áp suất lớn hơn so với các loại van đóng mở đơn giản.

Van điện từ DN20 điều khiển đóng/mở bằng tín hiệu điện, phù hợp cho hệ thống tự động hóa, cần lựa chọn đúng điện áp, môi chất và trạng thái thường đóng/thường mở.

Van giảm áp DN20 được dùng trong hệ thống cần kiểm soát áp suất đầu ra, lựa chọn dựa trên áp suất đầu vào, áp suất đầu ra và lưu lượng yêu cầu.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van DN20

Không nên chỉ dựa vào kích thước DN20 để quyết định mua hàng. Một số thông số quan trọng cần kiểm tra gồm:

• Kích thước danh nghĩa: DN20

• Vật liệu thân van và vật liệu gioăng/phớt

• Kiểu kết nối: ren, hàn, mặt bích

• Tiêu chuẩn ren

• Áp suất và nhiệt độ làm việc

• Môi chất sử dụng

• Kiểu vận hành, điện áp (nếu là van điều khiển điện)

• Hướng dòng chảy đối với một số loại van

• Tiêu chuẩn sản xuất

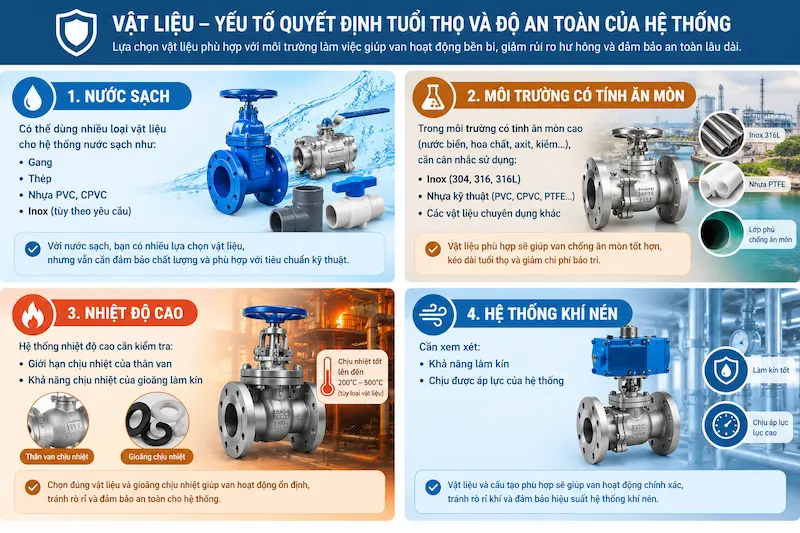

Vật liệu là yếu tố quyết định tuổi thọ và độ an toàn của hệ thống. Nước sạch có thể dùng nhiều loại vật liệu, nhưng môi trường có tính ăn mòn cần cân nhắc inox hoặc vật liệu chuyên dụng. Nhiệt độ cao đòi hỏi kiểm tra giới hạn chịu nhiệt của thân van và gioăng, trong khi hệ thống khí nén cần xem xét khả năng làm kín và chịu áp lực.

So Sánh Các Loại Van DN20: Nên Chọn Loại Nào?

Không có một loại van dn20 nào phù hợp cho mọi hệ thống. Việc lựa chọn phụ thuộc vào chức năng cần thực hiện, môi chất, áp suất, nhiệt độ và phương thức vận hành của công trình.

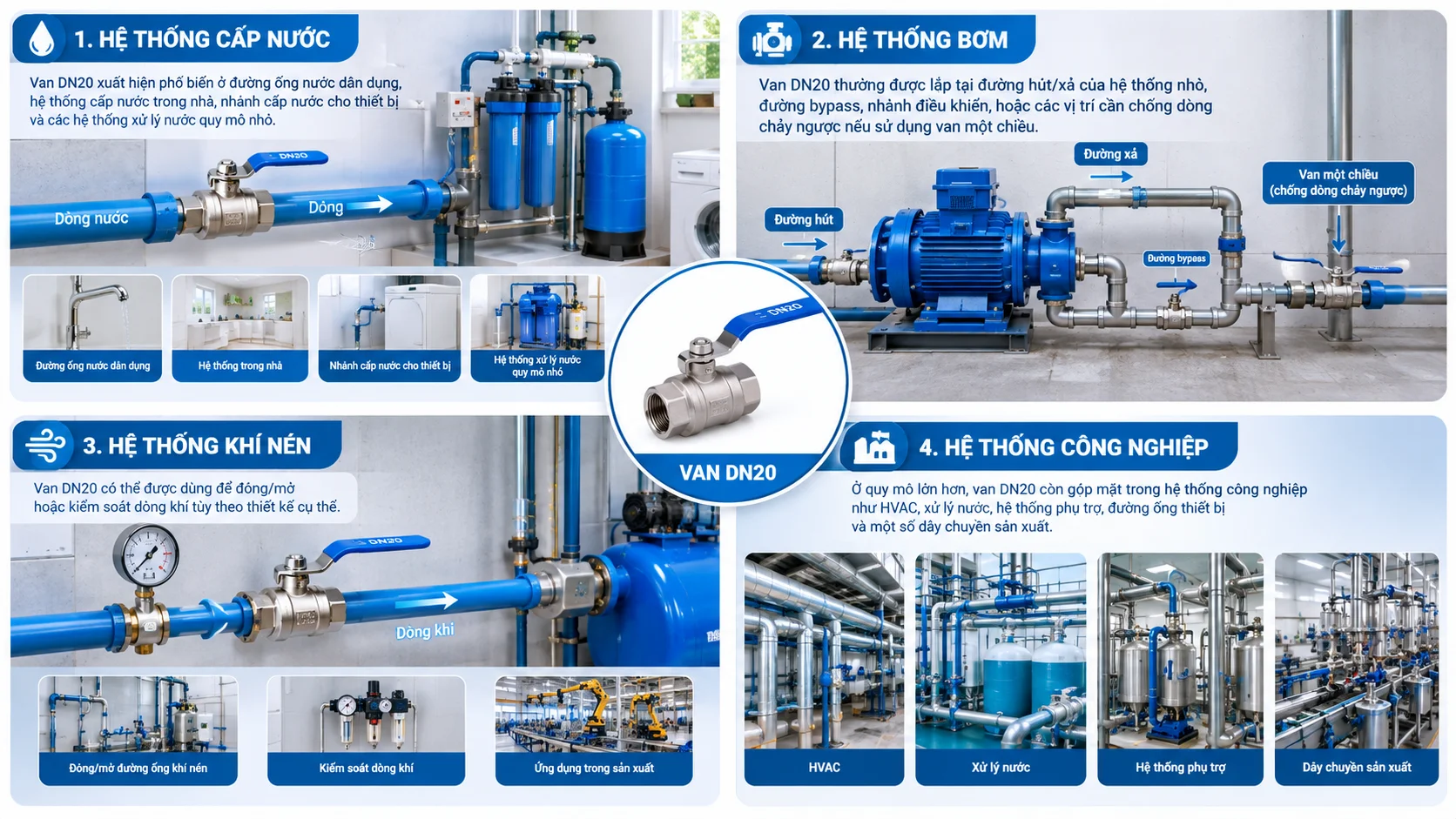

Van DN20 Được Sử Dụng Ở Đâu?

Trong hệ thống cấp nước, van DN20 xuất hiện phổ biến ở đường ống nước dân dụng, hệ thống cấp nước trong nhà, nhánh cấp nước cho thiết bị và các hệ thống xử lý nước quy mô nhỏ.

Với hệ thống bơm, van DN20 thường được lắp tại đường hút/xả của hệ thống nhỏ, đường bypass, nhánh điều khiển, hoặc các vị trí cần chống dòng chảy ngược nếu sử dụng van một chiều.

Trong hệ thống khí nén, van DN20 có thể được dùng để đóng/mở hoặc kiểm soát dòng khí tùy theo thiết kế cụ thể.

Ở quy mô lớn hơn, van DN20 còn góp mặt trong hệ thống công nghiệp như HVAC, xử lý nước, hệ thống phụ trợ, đường ống thiết bị và một số dây chuyền sản xuất.

Những Sai Lầm Thường Gặp Khi Chọn Van DN20

Một sai lầm phổ biến là chỉ nhìn vào ký hiệu DN20 mà bỏ qua các yếu tố khác — DN20 chỉ cho biết kích thước danh nghĩa, chưa đủ để xác định loại van phù hợp.

Nhiều người cũng nghĩ DN20 luôn có đường kính thực tế 20mm, đây là cách hiểu sai khá phổ biến gây ra sai lệch khi lắp ráp phụ kiện.

Việc không kiểm tra tiêu chuẩn ren đặc biệt nguy hiểm với van nối ren, vì cần xác định đúng loại ren và kích thước ren tương thích với đường ống hoặc phụ kiện.

Ngoài ra, chọn sai vật liệu hoặc không kiểm tra áp suất, nhiệt độ làm việc có thể khiến van đúng kích thước nhưng vẫn không đáp ứng được điều kiện vận hành thực tế. Với van một chiều, việc lắp sai hướng dòng chảy cũng là lỗi thường gặp, cần lắp đúng theo chiều mũi tên mà nhà sản xuất quy định.

Bỏ qua những chi tiết này không chỉ gây rò rỉ, hư hỏng sớm mà còn khiến bạn phải tốn thêm chi phí tháo lắp, thay thế — trong khi việc chọn đúng ngay từ đầu hoàn toàn có thể tránh được.

Cách Chọn Van DN20 Phù Hợp

Để chọn đúng van dn20, bạn có thể thực hiện theo checklist 7 bước sau:

1. Xác định kích thước đường ống cần lắp

2. Xác định chức năng: đóng/mở, chống chảy ngược, điều tiết, giảm áp hay điều khiển tự động

3. Xác định môi chất: nước, khí, hơi, hóa chất, dầu hoặc môi chất chuyên dụng

4. Xác định áp suất làm việc

5. Xác định nhiệt độ làm việc

6. Chọn vật liệu và kiểu kết nối phù hợp

7. Kiểm tra lại thông số kỹ thuật trước khi lắp đặt

Lưu ý khi lắp đặt và sử dụng:

• Làm sạch đường ống trước khi lắp

• Kiểm tra đúng kích thước kết nối

• Không dùng lực quá lớn khi siết van ren

• Lắp đúng hướng đối với van một chiều

• Không sử dụng van ngoài giới hạn áp suất/nhiệt độ cho phép

• Kiểm tra rò rỉ ngay sau khi lắp

• Bảo dưỡng định kỳ với hệ thống hoạt động liên tục

• Kiểm tra đúng điện áp trước khi cấp nguồn với van điện từ

Câu Hỏi Thường Gặp Về Van DN20

Van DN20 là bao nhiêu inch?


Van DN20 thường được quy đổi tương đương khoảng 3/4 inch, nhưng cần kiểm tra tiêu chuẩn kết nối cụ thể của từng sản phẩm.

DN20 có phải đường kính 20mm không?


Không. DN20 là kích thước danh nghĩa, không phải đường kính thực tế chính xác 20mm.

Van DN20 có những loại nào?


Có nhiều loại như van bi, van cổng, van một chiều, van cầu, van điện từ, van giảm áp... tùy theo chức năng sử dụng.

Van DN20 dùng cho nước được không?


Có. Nhiều dòng van DN20 được thiết kế riêng cho hệ thống nước, tuy nhiên cần kiểm tra vật liệu, áp suất, nhiệt độ và tiêu chuẩn của từng sản phẩm.

Làm sao chọn đúng van DN20?


Cần xác định đồng thời kích thước, chức năng, môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối trước khi lựa chọn.

Kết Luận

Tóm lại, van DN20 là ký hiệu chỉ kích thước danh nghĩa, không phải một loại van cụ thể. Trên thị trường có nhiều dòng van DN20 với cấu tạo và chức năng khác nhau, từ van bi, van cổng đến van điện từ, van giảm áp.

Khi lựa chọn, bạn cần quan tâm đến môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối — không nên chỉ dựa vào chữ "DN20" để quyết định sản phẩm, vì điều này dễ dẫn đến rò rỉ, hư hỏng hoặc chi phí sửa chữa phát sinh không đáng có.
