Stop Van Và Nhu Cầu Đóng Ngắt Dòng Chảy Trong Hệ Thống

Trong hệ thống đường ống, việc kiểm soát dòng chảy là yêu cầu cơ bản để vận hành, bảo trì và xử lý sự cố. Khi một đoạn ống hoặc thiết bị cần được cô lập, người vận hành cần một loại van có khả năng ngắt dòng phù hợp.

Stop valve xuất hiện trong các hệ thống đường ống với chức năng chặn/ngắt dòng. Tuy nhiên, cách gọi "stop valve" có thể được sử dụng khác nhau tùy nhà sản xuất hoặc tài liệu kỹ thuật, khiến nhiều người dễ nhầm lẫn khi tìm mua.

Vì vậy, cần xác định rõ cấu tạo, cơ chế đóng mở và mục đích sử dụng trước khi lựa chọn. Bài viết dưới đây sẽ giúp bạn hiểu đúng bản chất của stop valve và cách chọn sản phẩm phù hợp với hệ thống của mình.

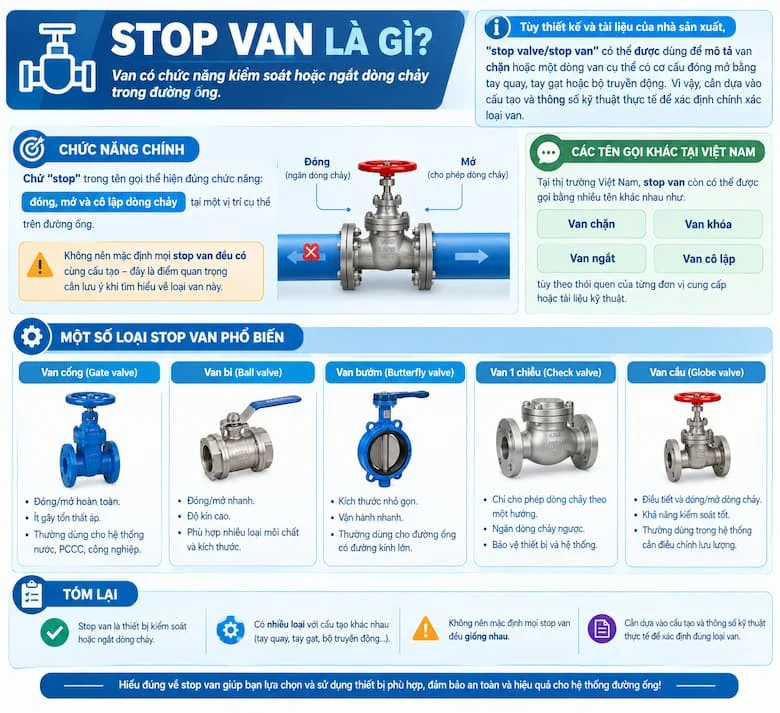

Stop Van Là Gì?

Stop van là cách gọi dùng để chỉ loại van có chức năng kiểm soát hoặc ngắt dòng chảy trong đường ống. Tùy thiết kế và tài liệu của nhà sản xuất, "stop valve" có thể được dùng để mô tả van chặn hoặc một dòng van cụ thể có cơ cấu đóng mở bằng tay quay, tay gạt hoặc bộ truyền động. Vì vậy, cần dựa vào cấu tạo và thông số kỹ thuật thực tế để xác định chính xác loại van.

Chữ "stop" trong tên gọi thể hiện đúng chức năng chính: đóng, mở và cô lập dòng chảy tại một vị trí cụ thể trên đường ống. Không nên mặc định mọi stop valve đều có cùng cấu tạo – đây là điểm quan trọng cần lưu ý khi tìm hiểu về loại van này.

Tại thị trường Việt Nam, stop valve còn có thể được gọi bằng nhiều tên khác nhau như van chặn, van khóa, van ngắt hoặc van cô lập, tùy theo thói quen của từng đơn vị cung cấp hoặc tài liệu kỹ thuật.

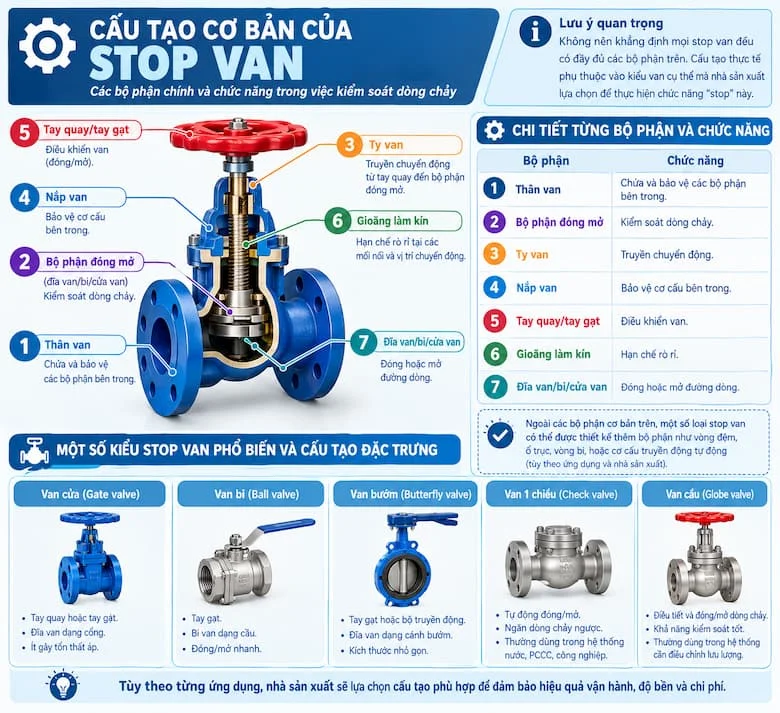

Cấu Tạo Cơ Bản Của Stop Valve

Một stop valve thường gồm các bộ phận sau:

Không nên khẳng định mọi stop valve đều có đầy đủ các bộ phận trên – cấu tạo thực tế phụ thuộc vào kiểu van cụ thể mà nhà sản xuất lựa chọn để thực hiện chức năng "stop" này.

Nguyên Lý Hoạt Động Của Stop Valve

Nguyên lý vận hành của stop valve có thể tóm gọn theo trình tự: tác động lên bộ phận điều khiển → cơ cấu bên trong di chuyển → tiết diện dòng chảy thay đổi → dòng chảy được mở hoặc ngắt.

Khi mở: bộ phận đóng mở rời khỏi vị trí chặn, cho phép dòng môi chất đi qua van một cách tự do.

Khi đóng: bộ phận đóng mở tiến vào vị trí đóng, tiết diện dòng chảy bị hạn chế hoặc đóng kín hoàn toàn, khiến dòng chảy qua van bị ngắt.

Tại sao cần hiểu rõ nguyên lý này? Bởi vì thiết kế của bộ phận đóng mở quyết định trực tiếp đến tổn thất áp suất, khả năng đóng kín, tốc độ đóng mở, khả năng điều tiết và mức độ phù hợp với từng loại môi chất khác nhau. Hiểu rõ nguyên lý giúp người mua tránh chọn nhầm loại van không phù hợp với yêu cầu vận hành thực tế.

Stop Valve Có Những Loại Nào?

Stop valve không phải một loại van cụ thể mà là một nhóm van được phân loại theo cơ cấu đóng mở khác nhau.

Stop valve dạng cầu (Globe Valve) có cơ cấu đĩa di chuyển theo phương vuông góc với dòng chảy. Loại này có khả năng kiểm soát dòng tốt hơn nhiều loại van chỉ dùng để đóng/mở, nhưng có thể tạo tổn thất áp suất lớn hơn do đường dòng bị thay đổi hướng.

Stop valve dạng cổng (Gate Valve) sử dụng cửa van nâng/hạ để đóng mở dòng chảy. Loại này thường được sử dụng cho chức năng đóng/mở đơn thuần, không phải lựa chọn lý tưởng cho việc điều tiết liên tục.

Stop valve dạng bi (Ball Valve) sử dụng viên bi có lỗ xuyên tâm, cho khả năng đóng/mở nhanh. Khi mở hoàn toàn, đường dòng thường khá thông thoáng, ít gây cản trở lưu lượng.

Lưu ý quan trọng: "Stop valve" là thuật ngữ chức năng/tên gọi có thể không đồng nhất giữa các tài liệu. Vì vậy khi mua hàng, cần xem kỹ model, datasheet và cấu tạo thực tế, thay vì chỉ dựa vào tên gọi "stop valve" trên bao bì hoặc catalogue.

Stop Valve Khác Gì Gate Valve, Globe Valve Và Ball Valve?

Đây là bảng so sánh giúp làm rõ mối quan hệ giữa stop valve và các loại van cụ thể thường gặp:

Hình dạng đường dòng và chuyển động của bộ phận đóng mở ảnh hưởng trực tiếp đến tổn thất áp suất, khả năng điều tiết và tốc độ đóng mở của van. Đây là lý do vì sao stop valve có thể là gate valve, globe valve hoặc ball valve tùy theo cách gọi của từng nhà sản xuất – bản chất kỹ thuật mới là yếu tố quyết định, không phải tên gọi.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Stop Valve

Trước khi mua, cần đối chiếu đầy đủ các thông số sau:

• Kích thước: DN15, DN20, DN25...

• Áp suất danh nghĩa (PN).

• Áp suất làm việc thực tế.

• Nhiệt độ làm việc.

• Môi chất: nước, khí, hơi, dầu...

• Vật liệu thân van: đồng, gang, thép, inox...

• Vật liệu gioăng/làm kín.

• Kiểu kết nối: ren, mặt bích, hàn...

• Kiểu điều khiển: tay quay, tay gạt, actuator.

• Hướng dòng chảy.

• Tiêu chuẩn sản xuất.

Không nên chọn stop valve chỉ dựa vào DN. Cần đồng thời kiểm tra áp suất, nhiệt độ, môi chất và kiểu kết nối để đảm bảo van hoạt động ổn định trong điều kiện thực tế của hệ thống.

Stop Valve Được Sử Dụng Ở Đâu?

Hệ thống cấp thoát nước – lắp trên đường ống cấp nước, tại các khu vực cần cô lập từng đoạn, phù hợp cho cả hệ thống nước dân dụng và kỹ thuật.

Hệ thống HVAC – sử dụng trên đường nước lạnh, đường nước nóng và tại các thiết bị trao đổi nhiệt cần đóng ngắt để bảo trì.

Hệ thống công nghiệp – áp dụng cho đường ống chất lỏng, hệ thống khí và một số hệ thống hơi tùy theo loại van và thông số kỹ thuật cụ thể.

Hệ thống xử lý nước – lắp trên đường ống phân phối, tại các khu vực cần đóng ngắt để phục vụ công tác bảo trì định kỳ.

Cần lưu ý: phải đối chiếu vật liệu và cấp áp suất/nhiệt độ của van với môi chất thực tế trước khi lắp đặt, tránh trường hợp van không tương thích với điều kiện vận hành.

Khi Nào Nên Sử Dụng Stop Valve?

Các trường hợp nên xem xét sử dụng stop valve gồm:

• Cần cô lập một đoạn đường ống cụ thể.

• Cần đóng dòng để bảo trì thiết bị.

• Cần kiểm soát dòng chảy tại một vị trí xác định.

• Hệ thống cần van có khả năng đóng kín tốt.

• Cần thao tác bằng tay hoặc tự động tùy cấu hình hệ thống.

Không nên chọn theo tên gọi đơn thuần. Nếu hệ thống yêu cầu đóng/mở nhanh, nên cân nhắc ball valve; nếu cần đóng/mở đường ống lớn, có thể cân nhắc gate valve; nếu cần điều tiết dòng chảy, nên xem xét globe valve hoặc loại van điều khiển chuyên dụng phù hợp hơn.

Việc lựa chọn cuối cùng phải dựa trên thiết kế hệ thống và thông số vận hành thực tế, không chỉ dựa vào tên gọi "stop valve" trên sản phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Stop Valve

Sai lầm 1 – Chỉ nhìn kích thước DN: DN đúng chưa đảm bảo van phù hợp với toàn bộ yêu cầu của hệ thống.

Sai lầm 2 – Không kiểm tra môi chất: van dùng cho nước không mặc nhiên phù hợp với hơi, dầu hoặc hóa chất.

Sai lầm 3 – Bỏ qua áp suất và nhiệt độ: đây là hai thông số quan trọng đối với độ an toàn và tuổi thọ của van.

Sai lầm 4 – Không kiểm tra kiểu kết nối: ren trong, ren ngoài, mặt bích hoặc hàn phải tương thích với đường ống hiện có.

Sai lầm 5 – Lắp sai chiều dòng chảy: nếu sản phẩm có quy định hướng dòng, cần lắp theo đúng mũi tên trên thân van.

Sai lầm 6 – Dùng van đóng/mở để điều tiết liên tục: không phải loại stop valve nào cũng phù hợp để điều tiết lâu dài.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là van rò rỉ, không đóng kín hoàn toàn hoặc xuống cấp nhanh hơn dự kiến – gây tốn kém chi phí thay thế và ảnh hưởng đến hoạt động của toàn hệ thống.

Cách Chọn Stop Valve Phù Hợp

Để chọn đúng sản phẩm, bạn có thể thực hiện theo quy trình 7 bước sau:

Bước 1 – Xác định môi chất: nước, khí, hơi, dầu hoặc chất lỏng khác đang lưu thông trong hệ thống.

Bước 2 – Xác định DN: kiểm tra đường kính danh nghĩa của đường ống hiện có.

Bước 3 – Xác định áp suất: kiểm tra PN và áp suất vận hành thực tế của hệ thống.

Bước 4 – Xác định nhiệt độ: đối chiếu nhiệt độ tối đa/tối thiểu của môi chất sử dụng.

Bước 5 – Xác định chức năng: chỉ cần đóng/mở hay có yêu cầu điều tiết dòng chảy.

Bước 6 – Chọn vật liệu: đồng, gang, thép, inox... tùy theo môi chất và môi trường lắp đặt.

Bước 7 – Kiểm tra catalogue: đối chiếu toàn bộ thông số kỹ thuật trước khi đặt mua chính thức.

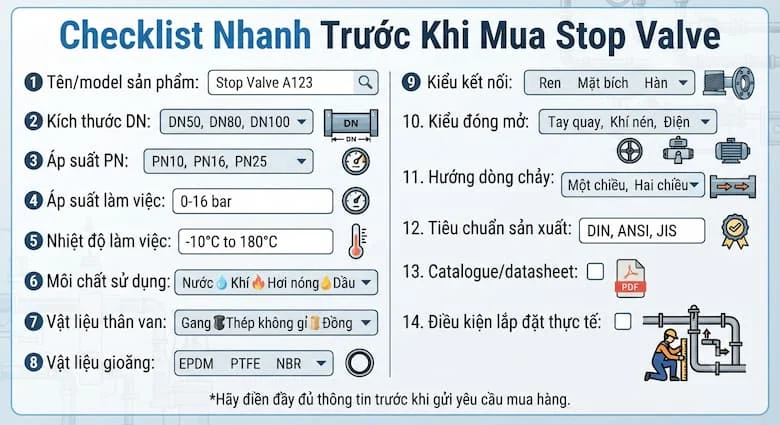

Checklist Nhanh Trước Khi Mua Stop Valve

Tên/model sản phẩm
Kích thước DN
Áp suất PN
Áp suất làm việc
Nhiệt độ làm việc
Môi chất sử dụng
Vật liệu thân van
Vật liệu gioăng
Kiểu kết nối
Kiểu đóng mở
Hướng dòng chảy
Tiêu chuẩn sản xuất
Catalogue/datasheet
Điều kiện lắp đặt thực tế

Câu Hỏi Thường Gặp Về Stop Van

1. Stop van là gì?

Stop van là cách gọi liên quan đến van có chức năng ngắt hoặc chặn dòng chảy. Tuy nhiên, tên gọi có thể được sử dụng khác nhau tùy nhà sản xuất, nên cần kiểm tra cấu tạo và datasheet để xác định chính xác loại van.

2. Stop valve có phải là gate valve không?

Không nhất thiết. Gate valve có thể thực hiện chức năng stop/isolation, nhưng "stop valve" không phải lúc nào cũng đồng nghĩa với gate valve.

3. Stop valve có điều tiết được dòng chảy không?

Tùy cấu tạo. Một số loại phù hợp hơn cho điều tiết, trong khi các loại chủ yếu thiết kế để đóng/mở không nên sử dụng để điều tiết liên tục.

4. Stop valve có những kiểu kết nối nào?

Có thể gặp ren, mặt bích, hàn hoặc các kiểu kết nối khác tùy thiết kế và kích thước van.

5. Chọn stop valve theo những thông số nào?

Nên kiểm tra tối thiểu DN, áp suất, nhiệt độ, môi chất, vật liệu, kiểu kết nối và mục đích sử dụng.

Kết Luận

Stop van được sử dụng để kiểm soát hoặc ngắt dòng chảy trong hệ thống đường ống. Tuy nhiên, thuật ngữ này có thể được sử dụng khác nhau giữa các nhà sản xuất, nên không nên lựa chọn chỉ dựa vào tên gọi trên sản phẩm hay catalogue.
