Van bi 1 4 – Giải Pháp Đóng Mở Nhanh Chóng Cho Hệ Thống Đường Óng Nhỏ Gọn

Trong quá trình thi công và vận hành hệ thống đường ống, việc tìm kiếm một thiết bị điều tiết dòng chảy cho các nhánh ống phụ trợ, không gian chật hẹp hay thiết bị đầu cuối luôn đòi hỏi sự chuẩn xác cao. Đặc biệt khi bạn đang cần khóa hoặc mở nhanh một nhánh đường ống nhỏ, việc chọn nhầm kích thước hoặc sai chuẩn ren có thể khiến toàn bộ công sức lắp đặt đổ sông đổ bể, gây rò rỉ hoặc không khớp nối.

Đó là lý do van bi 1 4 trở thành một trong những quy cách van tiêu chuẩn phổ biến nhất trong các hệ thống đường ống mini.

Bài viết này sẽ giúp bạn giải đáp cặn kẽ mọi thắc mắc xoay quanh kích thước danh nghĩa, cấu tạo, phân loại vật liệu, chuẩn ren và cách lựa chọn van bi 1/4 chuẩn xác nhất cho ứng dụng của bạn.

Van Bi 1/4 – Kích Thước Nhỏ Nhưng Ứng Dụng Đa Dạng

Khi đối mặt với các tình huống cần khóa/mở nhanh một nhánh đường ống nhỏ trong không gian lắp đặt hẹp, người dùng thường bối rối trước hàng loạt câu hỏi như: Quy cách 1/4 thực chất là bao nhiêu? Ren van bi 1/4 có đường kính chính xác là bao nhiêu? Có những loại vật liệu nào và liệu dòng van này dùng được cho nước hay khí nén?

Hiểu rõ bản chất kích thước danh nghĩa, cấu trúc cấu tạo, cách phân loại theo vật liệu và chuẩn ren sẽ giúp bạn chủ động hoàn toàn trong việc chọn mua thiết bị, đảm bảo độ bền vững và an toàn tuyệt đối cho toàn bộ hệ thống đường ống.

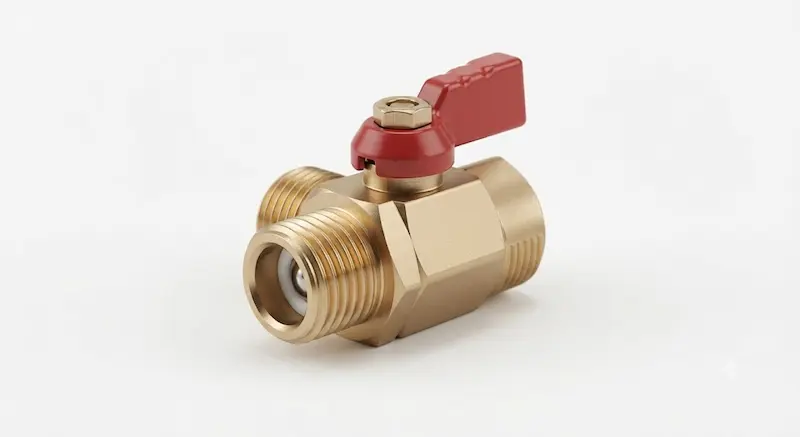

Van bi 1 4 Là Gì?

Van bi 1/4 là loại van bi có kích thước kết nối danh nghĩa 1/4 inch, sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất. Khi xoay tay gạt khoảng 90^\circ , lỗ trên bi có thể đặt thẳng với đường ống để cho dòng chảy đi qua hoặc xoay vuông góc để ngăn dòng.

• Bản chất tên gọi: Van bi xuất phát từ thuật ngữ Ball Valve. Kí hiệu 1/4 tương ứng với 1/4 inch.

• Sự khác biệt quy cách: Cần phân biệt rõ ràng giữa kích thước danh nghĩa, đường kính ngoài thực tế, kích thước ren và kích thước lỗ bi bên trong. Đó là lý do vì sao cùng được gọi là van bi 1/4, nhưng các dòng chuẩn ren khác nhau sẽ có kích thước vật lý không hoàn toàn trùng khớp.

Cấu tạo và nguyên lý hoạt động của van bi 1/4

Bảng cấu tạo chi tiết

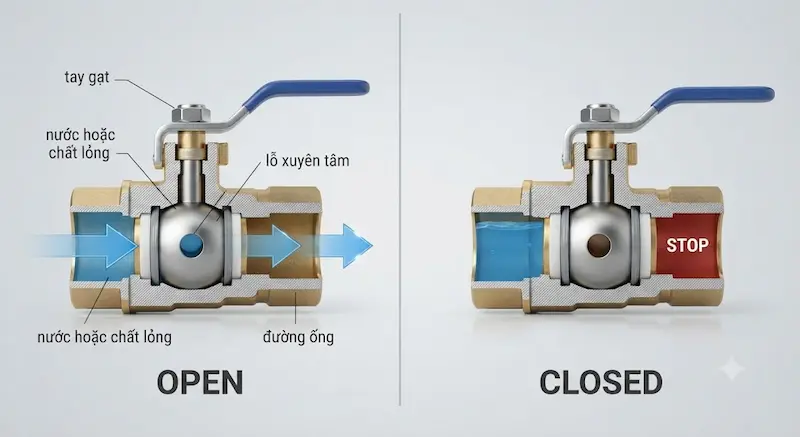

Nguyên lý hoạt động van bi 1 4

Van bi 1 4 hoạt động bằng cách xoay viên bi bên trong thân van. Khi lỗ xuyên tâm của bi trùng với hướng dòng chảy, van mở; khi bi xoay khoảng 90^\circ , phần đặc của bi chặn dòng và van đóng.

• Thao tác nhanh: Tay gạt cho phép người vận hành nhận biết trạng thái đóng/mở ngay lập tức chỉ qua một góc gạt 90^\circ .

• Khuyến nghị sử dụng: Van bi được thiết kế tối ưu cho nhiệm vụ đóng/mở hoàn toàn (on/off), không thích hợp dùng để điều tiết dòng chảy liên tục vì sẽ làm xói mòn gioăng làm kín và bề mặt bi.

Các loại van bi 1/4 phổ biến trên thị trường

Phân loại theo vật liệu

• 1. Van bi đồng 1/4: Dòng sản phẩm phổ biến nhất, chi phí dễ tiếp cận, cực kỳ phù hợp cho các hệ thống nước sạch dân dụng và tiện ích thông thường.

• 2. Van bi inox 1/4: Sở hữu khả năng chống ăn mòn cực tốt, thường có các dòng Inox 304 hoặc Inox 316, đáp ứng các tiêu chuẩn khắt khe về hóa chất hoặc môi trường làm việc khắc nghiệt.

• 3. Van bi nhựa 1/4: Trọng lượng nhẹ, chống axit và hóa chất tốt, là lựa chọn kinh tế cho các hệ thống xử lý chất lỏng đặc thù.

Phân loại theo kiểu kết nối và điều khiển

• Kiểu kết nối: Ren trong – ren trong, ren ngoài – ren ngoài, ren trong – ren ngoài hoặc các dạng đầu nối ống chuyên dụng khác.

• Cách điều khiển: Tay gạt thông thường, tay bướm nhỏ gọn hoặc van bi điều khiển tự động (điện/khí nén) ứng dụng trong các hệ thống tự động hóa.

Thông số kỹ thuật cần biết khi chọn van bi 1/4

Điểm cốt lõi: Tuyệt đối không chọn van chỉ dựa vào cụm từ "1/4". Bạn phải kiểm tra đồng thời: Kích thước + chuẩn ren + vật liệu + áp suất + nhiệt độ + môi chất làm việc.

Van bi 1/4 ren gì? Cách phân biệt chuẩn ren

Đây là phần có ý nghĩa thực tế cao nhất khi bạn tiến hành mua sắm vật tư.

• Các chuẩn ren phổ biến:

  • NPT (National Pipe Thread): Chuẩn ren côn hệ Mỹ.

  • BSP / BSPP / BSPT: Chuẩn ren hệ Anh (ren song song hoặc ren côn).

  • Ren hệ mét: Xuất hiện trên một số thiết bị máy móc chuyên dụng nhập khẩu.

• Vì sao phải quan tâm đến chuẩn ren? Hai đầu nối cùng được gọi là kích thước 1/4 inch nhưng không nhất thiết lắp vừa khít với nhau nếu khác chuẩn ren. Cố tình vặn ép hai chuẩn ren không tương thích sẽ làm cháy ren, hỏng chân thiết bị hoặc gây rò rỉ nước áp lực cao.

• Cách kiểm tra thực tế: Xem kỹ catalogue, đọc ký hiệu dập nổi trên thân sản phẩm, đo đường kính và bước ren, xác định rõ đó là ren trong hay ren ngoài trước khi tiến hành lắp đặt.

So sánh van bi 1/4 với các loại van kích thước nhỏ khác

Giải thích kỹ thuật: Nếu hệ thống của bạn cần đóng ngắt dòng chảy nhanh chóng, van bi 1/4 nắm giữ lợi thế tuyệt đối. Ngược lại, nếu cần tinh chỉnh lưu lượng nhỏ giọt một cách chính xác, bạn buộc phải cân nhắc van kim chuyên dụng.

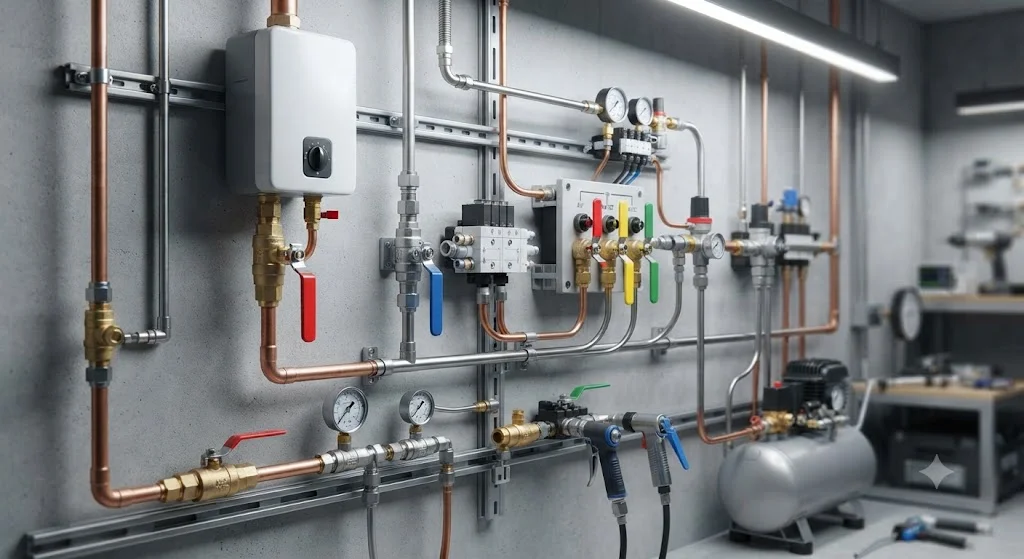

Ứng dụng thực tế của van bi 1/4

• 1. Hệ thống nước dân dụng và công nghiệp: Lắp đặt trên các nhánh đường ống phụ trợ nhỏ, thiết bị lọc nước RO, máy lọc nước gia đình hoặc các cụm cấp nước phụ.

• 2. Hệ thống khí nén: Phân phối khí cho các thiết bị điều khiển, đường ống khí nén mini hoặc các nhánh cần khóa độc lập trong xưởng.

• 3. Máy móc và thiết bị cơ khí: Làm van cấp/xả cho các thiết bị đo lường (instrumentation), hệ thống phụ trợ đòi hỏi không gian lắp đặt siêu gọn nhẹ.

Lưu ý ứng dụng: Khả năng chịu đựng dầu, khí, hóa chất hay nhiệt độ cao của van phụ thuộc hoàn toàn vào vật liệu thân, chất liệu gioăng làm kín và giới hạn thiết kế của từng model cụ thể.

Những sai lầm thường gặp khi chọn van bi 1 4

1. Nghĩ rằng 1/4 luôn bằng đúng 6,35 mm: Nhầm lẫn này khiến nhiều người mua nhầm đầu nối do không hiểu về quy cách danh nghĩa và kích thước thực tế của ren.

2. Không kiểm tra chuẩn ren: Mua nhầm van ren NPT lắp vào hệ thống ren BSP dẫn đến không thể vặn kín.

3. Chỉ nhìn kích thước, bỏ qua áp suất: Bỏ qua thông số áp suất làm việc khiến van bị bục vỡ khi gặp áp lực nguồn lớn.

4. Chọn sai vật liệu chế tạo: Dùng van đồng cho môi trường hóa chất ăn mòn mạnh hoặc dùng vật liệu nhựa cho nhiệt độ quá cao.

5. Dùng van bi để điều tiết lưu lượng liên tục: Làm mòn gioăng PTFE bên trong, dẫn đến hiện tượng rò rỉ sau thời gian ngắn vận hành.

Cách chọn van bi 1/4 phù hợp theo 7 bước

• Bước 1: Xác định kích thước: Kiểm tra chắc chắn hệ thống đang yêu cầu quy cách 1/4 inch.

• Bước 2: Xác định chuẩn ren: Làm rõ hệ ren BSP, BSPT, NPT và dạng ren trong hay ren ngoài.

• Bước 3: Xác định môi chất: Nước sạch, khí nén, dầu thủy lực hay hóa chất đặc thù.

• Bước 4: Kiểm tra vật liệu: Chọn đồng thau, inox 304, inox 316 hoặc nhựa tùy theo môi trường.

• Bước 5: Kiểm tra áp suất và nhiệt độ: Đối chiếu kỹ thông số trong catalogue của nhà sản xuất.

• Bước 6: Chọn kiểu tay van: Tay gạt thông thường, tay bướm hoặc cơ cấu tự động.

• Bước 7: Kiểm tra tổng thể trước khi mua:

  • Đúng kích thước 1/4 inch

  • Đúng chuẩn ren kết nối

  • Đúng kiểu ren trong/ngoài

  • Đúng vật liệu thân và gioăng

  • Tương thích môi chất sử dụng

  • Đáp ứng giới hạn áp suất và nhiệt độ

  • Đáp ứng mục đích đóng/mở nhanh

  • Có catalogue và thông số kỹ thuật rõ ràng

FAQ – Câu hỏi thường gặp về van bi 1/4

1. Van bi 1 4 là bao nhiêu mm?

Quy đổi đơn vị toán học 1/4 inch tương đương 6,35mm , nhưng kích thước vật lý thực tế của đầu ren van sẽ lớn hơn con số này tùy theo tiêu chuẩn ren quốc tế.

2. Van bi 1/4 dùng ren gì?

Tùy thuộc vào model sản phẩm cụ thể, van có thể sử dụng các chuẩn ren phổ biến như BSP, BSPT hoặc NPT. Bạn cần kiểm tra kỹ thông tin công bố từ nhà sản xuất.

3. Van bi 1/4 dùng cho nước được không?

Hoàn toàn được. Rất nhiều model bằng đồng hoặc inox được thiết kế chuyên dụng cho hệ thống nước, tuy nhiên cần kiểm tra kỹ giới hạn áp suất và nhiệt độ của sản phẩm.

4. Van bi 1/4 inox và đồng khác nhau như thế nào?

Sự khác biệt nằm ở vật liệu cấu thành, khả năng chống ăn mòn hóa học và môi trường ứng dụng. Inox có độ bền vượt trội trong môi trường khắc nghiệt hơn so với đồng thau.

5. Van bi 1/4 có dùng để điều chỉnh lưu lượng không?

Không nên. Van bi được thiết kế tối ưu cho mục đích đóng/mở nhanh (on/off). Nếu bạn cần điều tiết lưu lượng chính xác, hãy cân nhắc sử dụng van kim.

Kết luận – Chọn đúng van bi 1/4 ngay từ chuẩn ren

Tóm lại, van bi 1/4 là giải pháp đóng mở nhanh gọn, hiệu quả cho các hệ thống đường ống kích thước nhỏ. Sở hữu đa dạng tùy chọn về vật liệu, kiểu ren và cấu tạo, thiết bị này đòi hỏi người mua phải thật cẩn trọng trong khâu đối chiếu thông số kỹ thuật.

Hãy luôn ghi nhớ quy trình lựa chọn chuẩn xác: Kích thước - Chuẩn ren - Môi chất - Áp suất - Nhiệt độ - Vật liệu.
