Hướng Dẫn Lựa Chọn Và Lắp Đặt Co Ren Trong Chuẩn Kỹ Thuật Cho Đường Ống

Trong quá trình thi công cơ điện và hệ thống cấp thoát nước, các kỹ sư thường xuyên phải đối mặt với tình huống đường ống cần đổi hướng 90° tại những khu vực có không gian lắp đặt hạn chế. Hơn thế nữa, nhu cầu kết nối trực tiếp ống dẫn với các loại van, vòi hoặc thiết bị phụ trợ có sẵn đầu ren ngoài luôn đòi hỏi một giải pháp linh hoạt. Sự ra đời của co nối ren trong chính là phụ kiện không thể thiếu giúp giải quyết triệt để bài toán đổi hướng dòng chảy và tạo liên kết ren chắc chắn. Bài viết này sẽ phân tích chi tiết cấu tạo, phân loại và phương pháp lựa chọn, lắp đặt phụ kiện này một cách chuẩn xác nhất.

Co Ren Trong Là Gì?

Co ren trong là phụ kiện đường ống có dạng góc, được thiết kế để đổi hướng đường ống và kết nối bằng ren trong. Sản phẩm thường được sử dụng khi cần nối ống với các phụ kiện hoặc thiết bị có đầu ren ngoài.

Cấu tạo cơ bản của thiết bị bao gồm thân co chịu lực vững chắc và phần đầu ren phía bên trong được tiện rãnh sắc nét. Chức năng cốt lõi là bẻ góc dòng chất lưu thông thường ở góc 90 độ, đồng thời phần ren trong đóng vai trò nhận đầu ren ngoài của ống hoặc van khóa tương ứng.

Cấu Tạo Và Nguyên Lý Kết Nối Của Co Nối Ren Trong

Cấu trúc của co nối ren trong được cấu thành từ phần thân co đúc dày dặn, góc chuyển hướng tối ưu hóa thủy động lực học, cùng hai đầu kết nối với một đầu là ren trong đặc trưng.

Khi thi công, các bước ren trong sẽ ăn khớp chặt chẽ với bước ren ngoài của thiết bị thông qua sự hỗ trợ của vật liệu làm kín như băng tan (cao su non) hoặc keo lanh. Việc lựa chọn đúng chuẩn ren (như hệ BSP, NPT) là yếu tố sống còn để đảm bảo hai đầu ren bám khít vào nhau, triệt tiêu hoàn toàn rò rỉ áp lực. Nếu bỏ qua khâu kiểm tra chuẩn ren, mối nối sẽ bị lỏng lẻo, dễ tuột ren khi hệ thống vận hành dưới áp suất cao.

Phân Tích Chuyên Sâu Về Co Ren Trong

Các Loại Co Nối Ren Trong Phổ Biến

Thị trường cung cấp đa dạng chủng loại co nối ren trong dựa trên vật liệu và thiết kế kết nối:

• Phân loại theo vật liệu:

  • Co nối ren trong inox: Chống ăn mòn tuyệt đối, chịu nhiệt cực tốt, chuyên cho hóa chất và thực phẩm.

  • Co nối ren trong đồng: Độ bền cao, kháng khuẩn, ứng dụng rộng rãi trong hệ thống nước sinh hoạt.

  • Co nối ren trong thép: Chịu lực và áp suất lớn, phù hợp cho cơ điện công nghiệp.

  • Co nối ren trong nhựa PVC / PPR: Trọng lượng nhẹ, chống rỉ sét, tối ưu chi phí cho hệ thống dân dụng.

• Phân loại theo kiểu kết nối: Dạng co nối ren trong – ren trong đồng nhất, hoặc co nối ren trong kết hợp đầu nối ống dán keo/hàn nhiệt, cùng các góc chuyển hướng đa dạng khác.

Kích Thước Co Nối Ren Trong Phổ Biến

Hệ thống kích thước của phụ kiện được quy đổi theo hệ inch và đường kính danh nghĩa thông dụng:

• 13 tương đương 1/4 inch

• 17 tương đương 3/8 inch

• 21 tương đương 1/2 inch

• 27 tương đương 3/4 inch

• 34 tương đương 1 inch

• 42 tương đương 1 1/4 inch

• 49 tương đương 1 1/2 inch

• 60 tương đương 2 inch

Người dùng cần lưu ý phân biệt rõ giữa kích thước danh nghĩa, đường kính ngoài thực tế của ống và thông số kỹ thuật của ren. Tuyệt đối không đồng nhất đường kính ngoài của ống với kích thước ren để tránh mua nhầm phụ kiện không thể lắp ráp.

Co Nối Ren Trong Khác Gì Co Ren Ngoài?

Việc xác định chính xác "giới tính" của ren trước khi mua là bước cực kỳ quan trọng để đảm bảo các đầu nối tương thích ngược với nhau.

Thông Số Cần Kiểm Tra Khi Chọn Co Nối Ren Trong

Để đảm bảo hệ thống kín khít, kỹ sư cần kiểm tra kỹ lưỡng các thông số: kích thước ren, tiêu chuẩn sản xuất ren (BSPT, NPT), chất liệu cấu tạo, áp suất làm việc tối đa, giới hạn nhiệt độ, tính tương thích với môi chất dẫn truyền, đường kính ống danh nghĩa, kiểu kết nối và góc bẻ hướng của co.

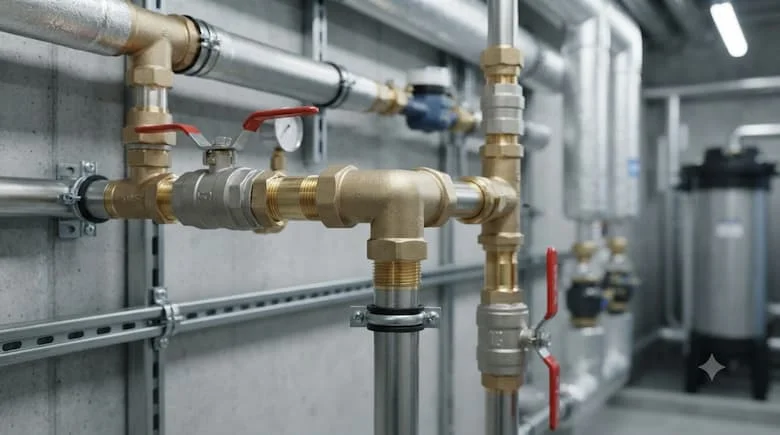

Ứng Dụng Thực Tế Của Co Nối Ren Trong

Co Nối Ren Trong Được Sử Dụng Ở Đâu?

Phụ kiện này hiện diện rộng rãi trong mọi công trình:

• Hệ thống cấp thoát nước sinh hoạt tòa nhà, khu dân cư.

• Mạng lưới đường ống phòng cháy chữa cháy (PCCC).

• Hệ thống dẫn khí nén nhà máy và các dây chuyền công nghiệp nặng.

• Lắp đặt kết nối trực tiếp với van khóa, vòi nước, đồng hồ đo lưu lượng và thiết bị đo đạc.

Việc ứng dụng co nối ren trong là bắt buộc khi hệ thống cần bẻ góc đổi hướng linh hoạt, khi thiết bị đầu cuối có sẵn đầu ren ngoài, hoặc khi cần tháo lắp thuận tiện thay vì dùng phương pháp hàn cố định. Nếu không sử dụng phụ kiện chuẩn, đường ống sẽ bị gấp khúc sai kỹ thuật, gây tổn thất áp suất lớn và rò rỉ nước tại các điểm khớp nối.

Những Sai Lầm Thường Gặp Khi Sử Dụng Co Ren Trong

• Chọn sai kích thước ren hoặc nhầm lẫn giữa ren trong và ren ngoài.

• Không kiểm tra tiêu chuẩn bước ren dẫn đến hiện tượng kẹt ren, cháy ren khi siết.

• Sử dụng sai vật liệu so với môi chất (ví dụ dùng co nhựa cho hệ thống hơi nóng áp lực cao).

• Quấn quá nhiều lớp băng tan hoặc siết lực quá mạnh làm nứt vỡ thân co.

• Bỏ qua bước kiểm tra rò rỉ áp lực sau khi hoàn tất lắp đặt.

Hướng Dẫn Lắp Đặt Và Checklist Chọn Mua

Cách Lắp Co Ren Trong Đúng Kỹ Thuật

1. Kiểm tra kỹ kích thước và tiêu chuẩn ren của co và thiết bị.

2. Vệ sinh sạch sẽ mạt kim loại hoặc cặn bẩn bám trên đầu ren.

3. Kiểm tra bề mặt ren xem có bị sứt mẻ hay biến dạng không.

4. Quấn một lượng vừa đủ băng tan theo chiều kim đồng hồ quanh đầu ren ngoài.

5. Đưa đầu ren ngoài vào miệng co nối ren trong và xoay khớp nhẹ nhàng bằng tay.

6. Dùng mỏ lết hoặc cờ lê siết lực vừa đủ chặt, tránh tác động lực bẻ ngang lên phần ren.

7. Cấp môi chất thử áp và kiểm tra kỹ lưỡng hiện tượng rò rỉ tại mối nối.

Checklist Chọn Mua Co Ren Trong

• Đúng kích thước danh nghĩa yêu cầu

• Đúng tiêu chuẩn ren kỹ thuật (BSPT / NPT)

• Đúng chất liệu phù hợp với môi trường

• Phù hợp với đặc tính môi chất (nước, khí, hóa chất)

• Đảm bảo giới hạn áp suất làm việc của hệ thống

• Phù hợp với dải nhiệt độ vận hành thực tế

• Đúng kiểu kết nối kỹ thuật

• Nguồn gốc xuất xứ và chứng từ sản phẩm rõ ràng

• Kiểm tra số lượng đồng bộ và báo giá tối ưu

FAQ – Câu Hỏi Thường Gặp Về Co Nối Ren Trong

1. Co ren trong dùng để làm gì?

Phụ kiện này dùng để đổi hướng đường ống góc 90 độ và tạo liên kết chặt chẽ với các thiết bị hoặc ống dẫn có đầu ren ngoài.

2. Co nối ren trong có những kích thước nào?

Sản phẩm có đầy đủ các kích thước thông dụng từ 1/2 inch (DN15), 3/4 inch (DN20), 1 inch (DN25) cho đến các cỡ lớn 1 1/4, 1 1/2 và 2 inch.

3. Co nối ren trong có kết nối với co nối ren trong được không?

Không thể kết nối trực tiếp hai đầu ren trong với nhau; bắt buộc phải thông qua một đoạn ống ngắn hoặc kép ren ngoài trung gian.

4. Nên chọn co ren trong inox hay đồng?

Việc lựa chọn phụ thuộc hoàn toàn vào môi chất, áp suất, nhiệt độ, môi trường lắp đặt và yêu cầu kỹ thuật thực tế của toàn bộ hệ thống.

5. Co ren trong bị rò nước phải xử lý thế nào?

Bạn cần khóa van tổng, tháo rời mối nối, kiểm tra lại tình trạng bề mặt ren, làm sạch, quấn lại lớp băng tan mới với lượng vừa đủ và siết chặt lại đúng lực.

Kết Luận

Phụ kiện co ren trong đóng vai trò vô cùng quan trọng trong việc định hướng dòng chảy và tạo ra các liên kết tháo lắp linh hoạt, chắc chắn cho toàn bộ hệ thống đường ống. Việc nắm vững thông số kích thước, tiêu chuẩn ren, vật liệu và áp suất làm việc sẽ giúp kỹ sư tránh được những rủi ro rò rỉ không đáng có trong quá trình vận hành.
