Van Giảm Áp PCCC – Giải Pháp Kiểm Soát Áp Suất An Toàn Cho Hệ Thống Chữa Cháy

Trong các hệ thống chữa cháy hiện đại, áp suất tại các khu vực khác nhau thường không đồng nhất do sự chênh lệch cao độ hoặc thiết kế phân vùng. Đặc biệt đối với các công trình cao tầng hoặc hệ thống có nhiều vùng áp lực, áp suất nước quá cao tại một số khu vực có thể gây tổn hại nghiêm trọng đến đường ống, phụ kiện mối nối, thiết bị van, hoặc làm điều kiện vận hành đầu phun/vòi chữa cháy vượt quá tầm kiểm soát.

Đó chính là lúc vai trò cốt lõi của van giảm áp pccc được phát huy tối đa nhằm cân bằng và duy trì sự ổn định cho toàn bộ hạ tầng kỹ thuật.

Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo, nguyên lý vận hành đến tiêu chí lựa chọn kỹ thuật chuẩn xác nhất, giúp hệ thống chữa cháy của bạn vận hành an toàn và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

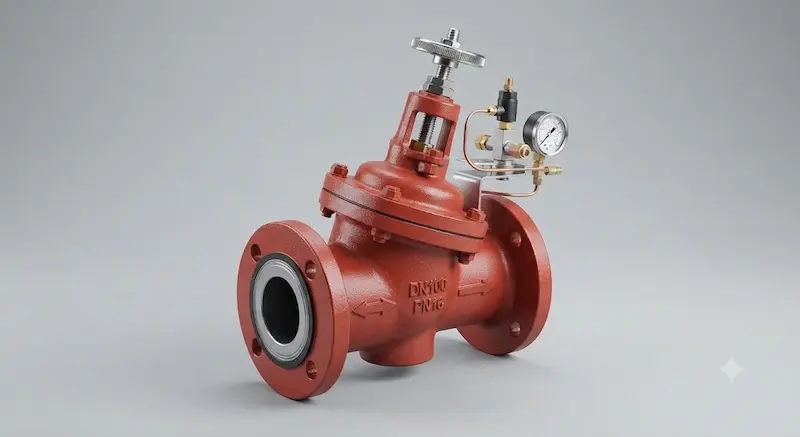

Van Giảm Áp PCCC Là Gì?

Van giảm áp pccc là thiết bị kỹ thuật chuyên dụng dùng để giảm và duy trì ổn định áp suất phía đầu ra (downstream) ở mức phù hợp với giá trị thiết kế của hệ thống chữa cháy. Van tiếp nhận nguồn nước có áp suất cao ở phía đầu vào (upstream) và tự động điều chỉnh cơ cấu bên trong để kiểm soát áp lực nước hạ lưu.

• Bản chất hoạt động: Van không đơn thuần chỉ là một thiết bị "chặn" dòng nước, mà liên tục điều tiết tiết diện dòng chảy để kìm hãm năng lượng nước.

• Nguyên tắc cốt lõi: Giá trị áp suất cài đặt cho van không được lấy theo cảm tính mà phải tuân thủ tuyệt đối từ bản vẽ thiết kế thủy lực của công trình cụ thể.

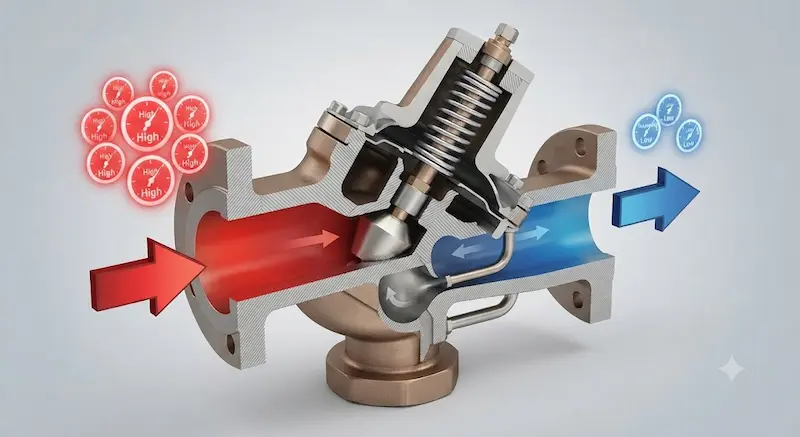

Cấu tạo van giảm áp PCCC gồm những bộ phận nào?

Cấu tạo thực tế của van giảm áp thay đổi tùy theo nhà sản xuất và công nghệ điều khiển, nhưng nhìn chung một thiết bị tiêu chuẩn sẽ bao gồm các bộ phận chính:

• Thân van (Body): Chịu áp lực trực tiếp của dòng nước lớn, thường sử dụng kết nối mặt bích với kích thước DN đa dạng.

• Đĩa / Cơ cấu đóng mở: Trực tiếp kiểm soát tiết diện lưu thông dòng chảy qua van.

• Màng van hoặc Piston: Bộ phận nhận diện áp suất hạ lưu để truyền động.

• Lò xo cân bằng: Tạo lực đối kháng giúp van tự động điều chỉnh độ mở.

• Hệ thống Pilot valve & Đường ống pilot: Điều khiển tinh chỉnh áp suất chính xác theo đúng cấu hình thiết kế.

• Đồng hồ đo áp suất: Lắp đặt ở hai đầu trước và sau van để kỹ thuật viên dễ dàng theo dõi chênh lệch áp lực.

Nguyên lý hoạt động của van giảm áp PCCC

Chu trình vận hành của thiết bị dựa trên cơ chế phản hồi áp suất tự động:

• Khi áp suất đầu vào tăng cao hoặc nhu cầu hạ lưu thay đổi, hệ thống pilot và màng van sẽ cảm nhận sự chênh lệch, tác động làm thay đổi độ mở của đĩa van để điều tiết lượng nước đi qua, giữ cho áp suất đầu ra luôn ổn định ở mức cài đặt sẵn.

• Trạng thái vận hành:

  • Áp suất đầu ra thấp: Van tự động mở lớn hơn để cung cấp lưu lượng nước theo yêu cầu.

  • Áp suất đầu ra tăng vượt mức: Cơ cấu điều khiển làm van đóng bớt lại để hãm áp lực.

  • Trạng thái cân bằng: Van duy trì một độ mở cố định tương ứng để kiểm soát hoàn toàn áp suất hạ lưu.

Các loại van giảm áp PCCC phổ biến

• 1. Van giảm áp tác động trực tiếp: Cấu tạo đơn giản, cơ cấu tự điều chỉnh tích hợp sẵn trong thân van, phù hợp cho các nhánh nhỏ có yêu cầu kiểm soát cơ bản.

• 2. Van giảm áp điều khiển bằng pilot: Sở hữu hệ thống pilot tinh vi, kiểm soát áp suất cực kỳ chính xác, chuyên dùng cho các hệ thống PCCC quy mô lớn.

• 3. Van giảm áp dạng mặt bích (Flanged): Chuyên trị các hệ thống đường ống kích thước lớn, chịu áp lực cao.

• 4. Van giảm áp kết nối ren: Kích thước nhỏ gọn hơn, phù hợp cho các tuyến ống nhánh phụ trợ trong hệ thống.

Thông số kỹ thuật van giảm áp cần quan tâm

Lưu ý thương mại: Không thể chọn mua van chỉ dựa vào chỉ số DN. Nếu kích thước ống phù hợp nhưng lưu lượng nước không đáp ứng, hệ thống chữa cháy sẽ bị thiếu hụt nguồn nước nghiêm trọng khi xảy ra sự cố.

Van giảm áp PCCC nên lắp ở đâu trong hệ thống?

• Công trình cao tầng: Áp suất tại các tầng thấp thường rất lớn do cột nước dồn nén. Van giảm áp được bố trí theo từng vùng (zone) để chia nhỏ áp lực, bảo vệ đường ống khỏi nguy cơ bục vỡ.

• Nhánh cấp nước chữa cháy cục bộ: Lắp đặt trước các cụm van góc, trụ nước chữa cháy hoặc tủ chữa cháy ở các tầng trung gian theo tính toán thủy lực.

• Vị trí thiết bị: Đặt trước các thiết bị có giới hạn chịu áp thấp.

Quy tắc vàng: Vị trí lắp đặt van phải tuân thủ tuyệt đối theo hồ sơ thiết kế phòng cháy chữa cháy đã được phê duyệt, không tự ý dịch chuyển vị trí thi công.

Van giảm áp khác van an toàn và van duy trì áp suất thế nào?

• Van giảm áp (Pressure Reducing Valve): Giảm và duy trì ổn định áp suất thấp hơn ở phía hạ lưu.

• Van an toàn / Van xả áp (Pressure Relief Valve): Tự động xả bớt nước ra ngoài khi áp suất toàn hệ thống vượt quá giới hạn an toàn nhằm bảo vệ đường ống.

• Van duy trì áp suất (Pressure Sustaining Valve): Giữ áp suất ổn định ở phía thượng lưu bằng cách đóng lại khi áp lực đầu nguồn sụt giảm.

Sự nhầm lẫn giữa ba dòng thiết bị này sẽ khiến hệ thống PCCC mất an toàn nghiêm trọng.

Tại sao hệ thống PCCC cần kiểm soát áp suất?

Áp suất nước không phù hợp trong hệ thống chữa cháy có thể dẫn đến hậu quả khôn lường:

• Áp suất quá cao: Gây phá hủy đường ống, xé rách các mối nối ren/mặt bích, làm hỏng thiết bị đầu cuối và khiến vòi chữa cháy khó kiểm soát khi lực lượng cứu hỏa cầm nắm.

• Áp suất quá thấp: Không đủ lực đẩy nước lên các tầng cao hoặc không kích hoạt được đầu phun sprinkler theo đúng bán kính thiết kế.

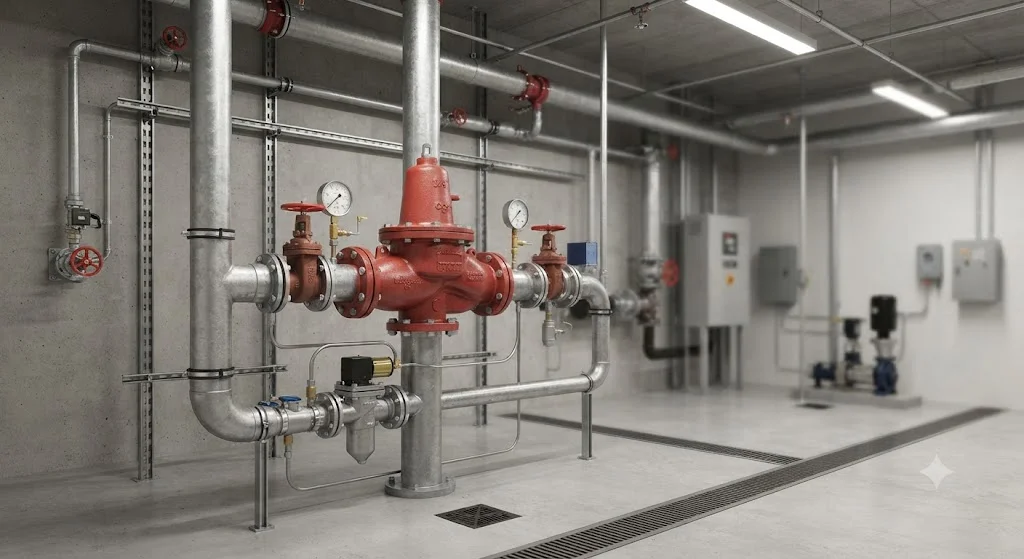

Ứng dụng thực tế của van giảm áp

• Nhà chọc trời và cao ốc văn phòng: Kiểm soát áp lực dòng chảy giữa các tầng cao và tầng trệt.

• Trung tâm thương mại lớn: Phân tách áp suất cho các mạng lưới sprinkler dày đặc.

• Khu công nghiệp và nhà xưởng: Đảm bảo an toàn cho hệ thống ống cấp nước chữa cháy áp lực cao.

Khi nào cần sử dụng van giảm áp?

Các kỹ sư thường dựa vào các câu hỏi quyết định sau để đưa van vào hệ thống:

1. Áp suất đầu vào có vượt quá ngưỡng chịu đựng của thiết bị hạ lưu không?

2. Bản vẽ thiết kế thủy lực có yêu cầu phân vùng áp lực hay không?

3. Công trình có độ chênh lệch cao độ lớn giữa các tầng hay không?

Hậu quả nếu tự ý lắp đặt bừa bãi: Việc tự ý thêm van giảm áp ngoài thiết kế có thể làm thay đổi trở lực toàn hệ thống, khiến lưu lượng nước chữa cháy sụt giảm đột ngột, vi phạm quy chuẩn an toàn cháy nổ.

Những sai lầm thường gặp khi chọn mua van giảm áp PCCC

• Sai lầm 1: Chỉ chọn van dựa theo kích thước DN mà quên mất thông số lưu lượng dòng chảy.

• Sai lầm 2: Tự ý thay đổi áp suất cài đặt (set pressure) theo kinh nghiệm cá nhân thay vì bám sát bản vẽ thiết kế.

• Sai lầm 3: Nhầm lẫn chức năng giữa van giảm áp và van an toàn.

• Sai lầm 4: Bỏ qua yêu cầu kiểm định, chứng nhận tiêu chuẩn PCCC bắt buộc của dự án.

• Sai lầm 5: Lắp ngược hướng dòng chảy khiến van mất hoàn toàn khả năng điều áp.

Hướng dẫn cách chọn van giảm áp phù hợp (9 Bước)

1. Xác định chính xác vị trí lắp đặt trên sơ đồ PCCC.

2. Tính toán áp suất đầu vào thực tế tại vị trí lắp.

3. Xác định áp suất đầu ra theo đúng yêu cầu thiết kế hạ lưu.

4. Tính toán lưu lượng nước qua van trong điều kiện chữa cháy cực đại.

5. Chọn kích thước DN tương thích hoàn toàn với đường ống.

6. Kiểm tra cấp áp suất (Pressure Rating) của van.

7. Lựa chọn vật liệu thân van và gioăng phù hợp với môi trường nước.

8. Đối chiếu các tiêu chuẩn chứng nhận kỹ thuật theo hồ sơ dự án.

9. Tham khảo kỹ catalogue hãng sản xuất trước khi đặt hàng.

Checklist lắp đặt và vận hành van giảm áp

• Trước khi lắp: Kiểm tra kỹ DN, hướng mũi tên dòng chảy trên thân van, cấp áp suất PN, vật liệu và model theo đúng thiết kế.

• Trong khi lắp: Căn chỉnh đường ống thẳng hàng, tuyệt đối không để trọng lượng đường ống dồn ép trực tiếp lên thân van; lắp đặt đầy đủ cụm đồng hồ áp suất và đường ống pilot theo đúng sơ đồ hãng.

• Sau khi lắp: Vận hành thử nghiệm, kiểm tra rò rỉ, kiểm tra thông số áp suất đầu ra và thực hiện biên bản nghiệm thu theo quy chuẩn hệ thống PCCC.

Lưu ý quan trọng: Không tự ý can thiệp thay đổi thông số cài đặt áp suất nếu chưa có sự phê duyệt từ kỹ sư thiết kế trưởng.

FAQ – Câu hỏi thường gặp về van giảm áp

Van giảm áp PCCC là gì?

Đây là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy dùng để giảm và duy trì ổn định áp suất nước ở phía hạ lưu theo giá trị thiết kế kỹ thuật.

Van giảm áp có giống van an toàn không?

Hoàn toàn khác nhau. Van giảm áp làm nhiệm vụ kiểm soát áp suất dòng chảy đi qua, trong khi van an toàn chỉ mở ra để xả bớt áp lực khi hệ thống vượt quá giới hạn nguy hiểm.

Chọn mua van giảm áp cần quan tâm thông số nào nhất?

Bạn cần xem xét đồng thời kích thước DN, áp suất đầu vào, áp suất đầu ra yêu cầu, lưu lượng dòng chảy, cấp áp suất (PN) và các chứng nhận tiêu chuẩn PCCC của dự án.

Kết luận: Van giảm áp – Kiểm soát áp suất đúng theo thiết kế hệ thống

Tóm lại, van giảm áp pccc đóng vai trò là "chốt chặn" quan trọng giúp kiểm soát áp suất phía hạ lưu, bảo vệ đường ống và thiết bị an toàn tuyệt đối, đặc biệt không thể thiếu trong các công trình cao tầng hay hệ thống phân vùng áp lực phức tạp. Việc lựa chọn thiết bị đòi hỏi sự chính xác cao về DN, lưu lượng, dải áp suất và tiêu chuẩn kỹ thuật dựa trên bản vẽ thiết kế thủy lực chuyên nghiệp.
