Van Giảm Áp Hơi – Giải Pháp Kiểm Soát Áp Suất Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các nhà máy hay hệ thống công nghiệp hiện đại, nguồn năng lượng nhiệt từ lò hơi luôn được phát ạo với mức áp suất rất cao để tối ưu hóa hiệu suất truyền dẫn. Tuy nhiên, các thiết bị sử dụng hơi phía sau như máy hấp, thiết bị trao đổi nhiệt hay hệ thống gia nhiệt thường chỉ yêu cầu mức áp suất thấp hơn nhiều. Nếu đưa trực tiếp dòng hơi cao áp này vào thiết bị mà không có biện pháp can thiệp, hệ thống sẽ dễ dàng đối mặt với nguy cơ quá tải, hư hỏng thiết bị hoặc gây mất an toàn lao động nghiêm trọng. Do đó, việc trang bị van giảm áp hơi đóng vai trò là thiết bị cốt lõi giúp hạ áp và duy trì ổn định áp suất hơi ở mức an toàn, phù hợp với yêu cầu thực tế của từng dây chuyền.

Khi tìm kiếm giải pháp điều tiết dòng nhiệt, người vận hành thường băn khoăn về cơ chế hoạt động của thiết bị, độ ổn định của áp suất đầu ra, tiêu chí lựa chọn chủng loại phù hợp hay nguyên nhân dẫn đến hiện tượng tụt áp đột ngột. Việc thấu hiểu tường tận cấu trúc và nguyên lý vận hành của dòng sản phẩm này sẽ giúp doanh nghiệp nâng cao tuổi thọ hệ thống và tối ưu hóa chi phí vận hành.

Van Giảm Áp Hơi Là Gì?

Van giảm áp hơi là thiết bị chuyên dụng dùng trong đường ống hơi để giảm áp suất hơi từ mức đầu vào cao xuống mức áp suất đầu ra thấp hơn và duy trì ổn định áp suất đầu ra theo giá trị cài đặt sẵn trong các điều kiện làm việc thực tế. Tên gọi quốc tế của dòng thiết bị này là Steam Pressure Reducing Valve hoặc Steam Pressure Regulator.

Để vận hành hiệu quả, thiết bị này cần được phân biệt rõ với các dòng van chức năng khác:

• Van giảm áp: Chuyên trách điều chỉnh và giữ ổn định áp suất phía sau van.

• Van an toàn: Tự động xả áp khi áp suất toàn hệ thống vượt quá giới hạn cho phép nhằm bảo vệ thiết bị.

• Van điều khiển hơi: Nhận tín hiệu điện/khí nén từ hệ thống trung tâm để điều tiết quá trình tự động hóa.

• Van tiết lưu: Dùng để thay đổi lưu lượng dòng chảy thay vì ổn định áp suất đầu ra.

Việc tuyệt đối không nên dùng van khóa thông thường để thay thế van giảm áp là nguyên tắc kỹ thuật quan trọng, bởi van khóa không thể tự động cân bằng áp suất và sẽ gây ra hiện tượng sụt áp đột ngột hoặc phá hỏng thiết bị phía sau.

Cấu Tạo Van Giảm Áp Hơi Gồm Những Bộ Phận Nào?

Lưu ý: Cấu tạo thực tế có thể có sự khác biệt tùy thuộc vào việc bạn lựa chọn dòng van tác động trực tiếp hay dòng van có cơ cấu pilot.

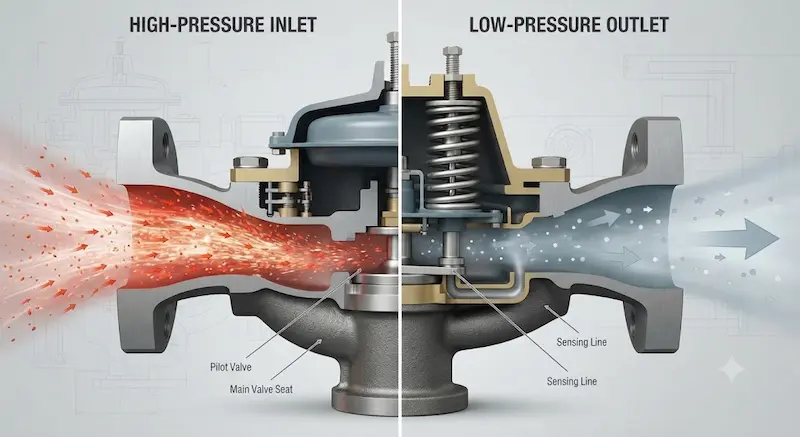

Nguyên Lý Hoạt Động Của Van Giảm khí Áp Hơi

Quá trình vận hành của thiết bị bắt đầu khi dòng hơi áp suất cao đi vào van, gặp cơ cấu tiết giảm dòng chảy khiến áp suất đầu ra bị nén giảm xuống. Ngay sau đó, khoang cảm nhận áp suất (thông qua màng hoặc piston đối trọng với lực lò xo) sẽ tự động dịch chuyển để điều chỉnh độ mở của đĩa van.

Cơ chế này duy trì trạng thái cân bằng động dựa trên tương quan giữa áp suất đầu vào, áp suất đầu ra và lực đàn hồi của lò xo. Khi áp suất đầu ra có xu hướng tăng vượt mức cài đặt, màng van sẽ đẩy đĩa van đóng bớt lại; ngược lại, khi áp suất đầu ra giảm xuống, lò xo sẽ đẩy van mở rộng thêm.

Phân Tích Chuyên Sâu

Các Loại Van Giảm Áp khí Hơi Phổ Biến

Van Giảm Áp Hơi Tác Động Trực Tiếp

Dòng sản phẩm này sở hữu kết cấu tương đối gọn gàng, điều khiển độ mở trực tiếp thông qua lực cân bằng giữa áp suất và lò xo cảm nhận. Thiết bị rất phù hợp với các hệ thống vừa và nhỏ không yêu cầu quá phức tạp về độ chính xác tuyệt đối. Ưu điểm lớn nhất là cấu trúc đơn giản, dễ lắp đặt và bảo dưỡng, tuy nhiên khả năng duy trình áp suất có thể bị dao động nhẹ nếu lưu lượng dòng chảy đầu vào thay đổi liên tục.

Van Giảm Áp khí Hơi Pilot

Được tích hợp thêm hệ thống van điều khiển phụ (pilot) nhằm hỗ trợ khuếch đại lực để vận hành van chính xác hơn. Thiết bị này là lựa chọn hàng đầu cho các hệ thống hơi công nghiệp quy mô lớn, nơi đòi hỏi độ ổn định áp suất cực cao bất chấp sự biến động mạnh của lưu lượng tiêu thụ.

So Sánh Van Tác Động Trực Tiếp Và Van Pilot

• Cấu tạo: Loại trực tiếp đơn giản hơn; loại pilot phức tạp và tinh vi hơn.

• Cơ chế điều khiển: Loại trực tiếp tác động cơ học đơn thuần; loại pilot thông qua hệ thống dẫn động phụ.

• Độ ổn định: Loại pilot vượt trội hơn hẳn trong các ứng dụng công nghiệp nặng.

• Bảo trì: Loại trực tiếp dễ tháo lắp kiểm tra; loại pilot đòi hỏi kỹ thuật viên có chuyên môn cao hơn.

Các Thông Số Quan Trọng Khi Chọn Van Giảm Áp khí Hơi

Kích Thức Van DN

Các quy cách phổ biến bao gồm DN15, DN20, DN25, DN32, DN40, DN50... Tuyệt đối không chọn van chỉ dựa vào kích thước đường ống sẵn có mà phải tính toán dựa trên lưu lượng hơi thực tế qua van.

Áp Suất Đầu Vào Và Đầu Ra

Cần xác định chính xác biên độ áp suất nguồn cung cấp, mức áp suất mong muốn ở đầu ra, dải điều chỉnh của van cũng như mức chênh áp làm việc để thiết bị không bị quá tải.

Nhiệt Độ Hơi Và Lưu Lượng

Hơi bão hòa hay hơi quá nhiệt đều đòi hỏi vật liệu chế tạo thân van, gioăng làm kín phải chịu được nhiệt độ vận hành thực tế. Bên cạnh đó, việc tính toán lưu lượng giúp tránh tình trạng van quá nhỏ gây tổn thất áp suất hoặc van quá lớn dẫn đến hiện tượng dao động không ổn định ở tải thấp.

Vật Liệu Và Kiểu Kết Nối

Tùy vào môi chất và áp lực, vật liệu chế tạo có thể là gang đúc, thép rèn hoặc thép không gỉ (inox). Kiểu kết nối bao gồm dạng nối ren hoặc lắp bích theo các tiêu chuẩn kỹ thuật quốc tế. (Lưu ý kỹ thuật: Ký hiệu DN là đường kính danh nghĩa chứ không phải đường kính ngoài thực tế của ống).

Van Giảm Áp Hơi Khác Gì Van An Toàn Và Van Điều Khiển Hơi?

Mỗi thiết bị đảm nhận một sứ mệnh riêng biệt trong hệ thống nhiệt. Trong khi van giảm áp khí hơi tập trung kiểm soát và hạ áp ổn định cho các thiết bị phía sau, thì van an toàn chỉ mở ra để xả áp khi hệ thống gặp sự cố nguy hiểm vượt ngưỡng giới hạn cho phép. Do đó, hoàn toàn không thể dùng van an toàn để thay thế cho van giảm áp.

Tại Sao Áp Suất Sau Van Giảm Áp Không Ổn Định?

Hiện tượng tụt áp hoặc áp suất đầu ra dao động thất thường thường xuất phát từ các nguyên nhân cốt lõi sau:

• Lựa chọn size van không phù hợp với lưu lượng tiêu thụ thực tế của hệ thống.

• Áp suất từ nguồn cấp (lò hơi) thay đổi đột ngột vượt quá biên độ thiết kế của van.

• Bộ phận đĩa van hoặc ghế van bị bám cặn bẩn, rỉ sét làm kẹt hành trình chuyển động.

• Lắp đặt ngược hướng dòng chảy hoặc bố trí hệ thống đường ống phía sau quá gấp khúc.

• Bộ lọc y (strainer) phía trước bị tắc nghẽn làm giảm lưu lượng cấp vào van.

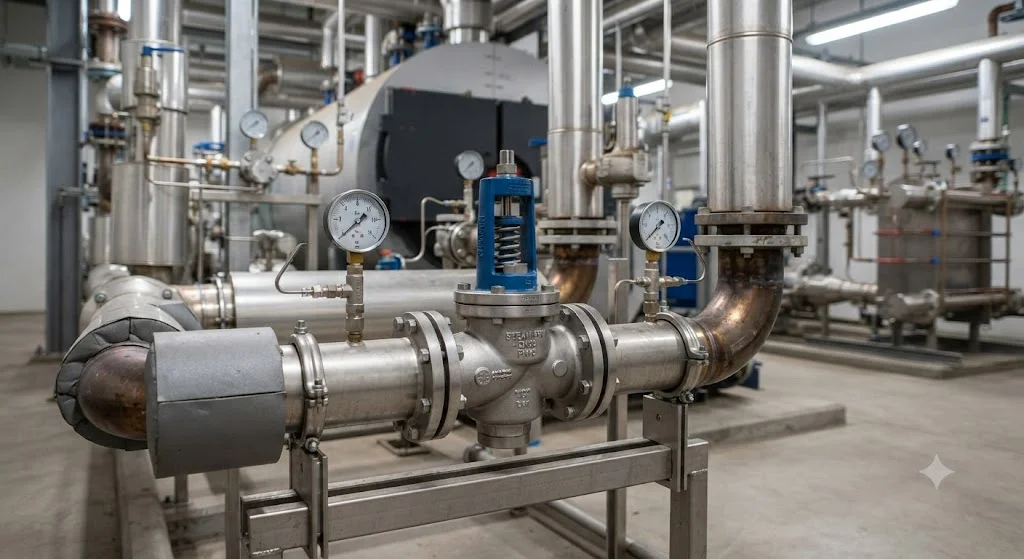

Ứng Dụng Thực Tế

Van Giảm Áp Hơi Được Sử Dụng Ở Đâu?

Thiết bị này hiện diện rộng rãi trong các hệ thống lò hơi công nghiệp, nhà máy chế biến thực phẩm, dược phẩm, dây chuyền sấy, hệ thống gia nhiệt, thiết bị trao đổi nhiệt dạng tấm, máy hấp tiệt trùng y tế và mạng lưới cấp nhiệt HVAC. Cần nhấn mạnh rằng không phải cứ có đường ống hơi là phải lắp van giảm áp, mà thiết bị này chỉ được đưa vào khi có sự chênh lệch rõ rệt giữa áp suất nguồn và yêu cầu vận hành của thiết bị tiêu thụ.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Và Sử Dụng

• Sai lầm 1: Chỉ chọn van theo kích thước danh nghĩa DN của đường ống mà bỏ qua thông số lưu lượng và nhiệt độ.

• Sai lầm 2: Chỉ quan tâm đến áp suất đầu vào mà quên xác định chính xác áp suất đầu ra mong muốn của thiết bị sử dụng.

• Sai lầm 3: Lắp ngược hướng mũi tên chỉ dòng chảy trên thân van, khiến thiết bị tê liệt hoặc phá hỏng màng điều áp.

• Sai lầm 4: Bỏ qua các phụ kiện hỗ trợ quan trọng như van khóa cách ly, y lọc cặn, đồng hồ đo áp suất trước và sau van.

• Sai lầm 5: Tự ý cài đặt mức áp suất vượt quá giới hạn chịu tải cho phép của hệ thống phía sau.

Hướng Dẫn & Checklist

Checklist Chọn Van Giảm Áp khí Hơi Đúng Nhu Cầu

Trước khi quyết định đầu tư, kỹ sư cần kiểm tra kỹ danh mục các tiêu chí sau:

• Môi chất làm việc: Hơi nước bão hòa hoặc hơi quá nhiệt công nghiệp

• Biên độ áp suất đầu vào và áp suất đầu ra yêu cầu

• Tổng lưu lượng hơi tiêu thụ và nhiệt độ vận hành tối đa

• Kích thước danh nghĩa DN và kiểu kết nối (ren hoặc mặt bích)

• Vật liệu chế tạo thân van (gang, thép, inox) và dải điều chỉnh áp suất phù hợp

Hướng Dẫn Lắp Đặt Van Giảm Áp khí Hơi Cơ Bản

• Bước 1: Đối chiếu kỹ thông số kỹ thuật trên nhãn van với tài liệu thiết kế hệ thống.

• Bước 2: Kiểm tra chiều mũi tên dập nổi trên thân van để đảm bảo lắp đúng hướng dòng chảy.

• Bước 3: Vệ sinh, xả rác và thổi sạch cặn bẩn, mạt hàn tồn đọng trong đường ống trước khi lắp đặt.

• Bước 4: Lắp đặt van cùng các thiết bị phụ trợ (y lọc, đồng hồ áp suất) một cách cẩn trọng, tránh tạo ứng suất uốn cơ học lên thân van.

• Bước 5: Vận hành hệ thống từ từ, theo dõi sát sao đồng hồ đo áp để tinh chỉnh mức áp suất đầu ra theo đúng thông số kỹ thuật.

• Bước 6: Kiểm tra toàn diện tình trạng rò rỉ, tiếng ồn bất thường và khả năng duy trì áp ổn định trong chu kỳ chạy thử đầu tiên.

Câu Hỏi Thường Gặp

1. Van giảm áp hơi có tác dụng gì?

Thiết bị giúp hạ áp suất hơi từ nguồn cấp cao xuống mức áp suất thấp hơn phù hợp với thiết bị tiêu thụ, đồng thời tự động duy trì sự ổn định của mức áp suất đó trong suốt quá trình vận hành.

2. Van giảm áp khí hơi có làm giảm lưu lượng hơi không?

Do cơ chế tiết giảm diện tích dòng chảy để hạ áp, van sẽ tạo ra một mức tổn thất lưu lượng nhất định. Khả năng đáp ứng thực tế phụ thuộc trực tiếp vào kích thước van, độ chênh áp và đặc tính dòng hơi của hệ thống.

3. Nên chọn van giảm áp khí hơi trực tiếp hay loại pilot?

Việc lựa chọn phụ thuộc vào lưu lượng tiêu thụ, yêu cầu độ ổn định áp suất và quy mô của hệ thống thay vì chỉ căn cứ vào kích thước đường ống DN.

4. Vì sao van giảm áp khí hơi bị rung hoặc phát tiếng ồn lớn?

Hiện tượng này thường bắt nguồn từ việc chọn sai kích thước van, vận hành ngoài dải lưu lượng thiết kế, chênh lệch áp suất quá lớn hoặc do cặn bẩn bám kẹt bên trong cơ cấu điều tiết.

5. Van giảm áp khí hơi có thể thay thế được van an toàn không?

Hoàn toàn không. Hai thiết bị này đảm nhận hai chức năng độc lập; van an toàn vẫn là hạng mục bắt buộc phải lắp đặt riêng để bảo vệ hệ thống khỏi nguy cơ quá áp nguy hiểm.

Kết Luận

Việc lựa chọn và ứng dụng van giảm áp hơi đòi hỏi sự thấu hiểu sâu sắc về cấu trúc kỹ thuật, nguyên lý điều áp cũng như các thông số vận hành cốt lõi như lưu lượng, nhiệt độ, dải áp suất vào/ra và phương pháp kết nối. Đầu tư đúng thiết bị không chỉ giúp doanh nghiệp kiểm soát chặt chẽ nguồn nhiệt năng, bảo vệ tuyệt đối cho các thiết bị công nghệ phía sau mà còn ngăn chặn triệt để các sự cố rò rỉ, sụt áp nguy hiểm.
