Chỉnh Van Tiết Lưu Đúng Kỹ Thuật – Bí Quyết Kiểm Soát Tốc Độ Hệ Thống Thủy Lực

Trong hệ thống thủy lực công nghiệp, cùng một cỗ máy nhưng tốc độ dịch chuyển của xy lanh có thể thay đổi liên tục nếu lưu lượng dầu cấp vào không được kiểm soát chặt chẽ. Việc tiến hành chỉnh van tiết lưu không đúng cách thường đẩy hệ thống vào tình trạng hoạt động kém hiệu quả.

Khi van tiết lưu mở quá lớn, xy lanh sẽ chạy quá nhanh, gây ra va đập mạnh ở cuối hành trình và rất khó kiểm soát chuyển động. Ngược lại, khi van đóng quá nhỏ, xy lanh chạy quá chậm, làm thời gian chu kỳ kéo dài đồng thời phát sinh tổn thất áp suất và sinh nhiệt lớn. Đó là lý do kỹ thuật viên bắt buộc phải nắm vững bản chất và phương pháp điều chỉnh van chuẩn xác, thay vì chỉ vặn thử một cách cảm tính.

Kiến Thức Nền

Chỉnh Van Tiết Lưu Là Gì?

Chỉnh van tiết lưu là thao tác cơ học thay đổi độ mở của tiết diện van nhằm kiểm soát lưu lượng dầu thủy lực đi qua đường ống, từ đó trực tiếp điều chỉnh tốc độ chuyển động của xy lanh hoặc motor thủy lực. Về mặt bản chất vật lý, quan hệ này được thể hiện qua phương trình dòng chảy Q = A -v (trong đó Q là lưu lượng, A là tiết diện dòng chảy và v là vận tốc). Khi các điều kiện khác ổn định, thay đổi lưu lượng cấp qua van sẽ làm thay đổi tốc độ của cơ cấu chấp hành.

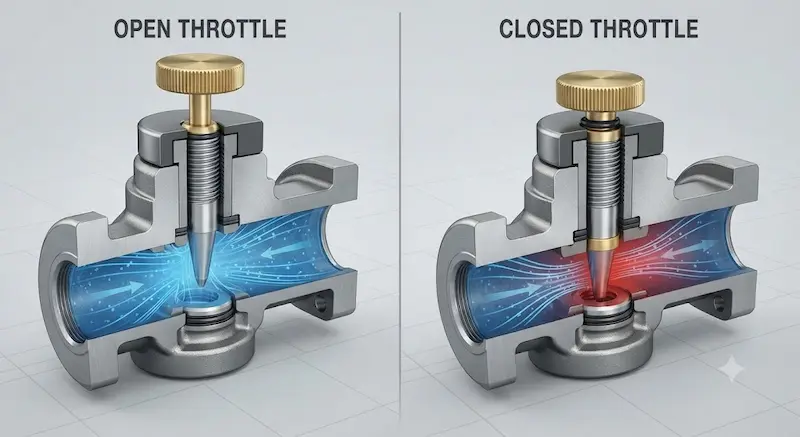

Van Tiết Lưu Hoạt Động Như Thế Nào?

Sơ đồ dòng chảy cơ bản trong hệ thống gồm: Bơm - Dầu thủy lực - Van tiết lưu - Cơ cấu chấp hành. Khi người vận hành xoay vít hoặc núm vặn, tiết diện dòng chảy thay đổi, kéo theo lưu lượng dầu và tốc độ chấp hành biến thiên tương ứng.

Việc đóng van quá mức nhằm ép tốc độ xuống thấp sẽ tạo ra tổn thất áp suất cục động lớn, làm dầu nóng lên nhanh chóng, giảm hiệu suất tổng thể và khiến chuyển động của cơ cấu trở nên giật cục, kém ổn định.

Phân Tích Chuyên Sâu

Các Loại Van Tiết Lưu Và Cách Chỉnh

Tùy theo cấu trúc thiết kế, van tiết lưu được chia thành các nhóm chính:

• Van tiết lưu một chiều: Cho phép điều chỉnh lưu lượng theo một hướng cố định, hướng ngược lại dòng dầu đi tự do qua van một chiều tích hợp.

• Van tiết lưu hai chiều: Kiểm soát lưu lượng dòng chảy ở cả hai chiều hoạt động của hệ thống.

• Van tiết lưu kim: Sử dụng cơ cấu dạng ty kim sắc bén để thay đổi tiết diện tinh vi, chuyên dùng cho các vị trí đòi hỏi độ chính xác cao.

• Van tiết lưu có bù áp: Tự động cân bằng lưu lượng ổn định ngay cả khi áp suất tải phía sau thay đổi đột ngột.

Cách Xác Định Hướng Chỉnh Van Tiết Lưu

Quy luật chung của phần lớn các dòng van là vặn theo chiều mở (ngược chiều kim đồng hồ đối với nhiều model) làm tăng lưu lượng và tốc độ, còn vặn theo chiều đóng làm giảm tốc độ. Tuy nhiên, kỹ sư không nên mặc định chiều quay trên mọi thiết bị.

Cần quan sát kỹ ký hiệu hướng dẫn, nhãn OPEN/CLOSE trên thân van hoặc tra cứu catalogue hãng. Nếu thiết bị không có chỉ dẫn, hãy bắt đầu bằng những góc xoay rất nhỏ và quan sát phản ứng thực tế của hệ thống.

Hướng Dẫn Chỉnh Van Tiết Lưu Để Tăng Hoặc Giảm Tốc Độ

• Muốn tăng tốc độ: Xác định vị trí van, đánh dấu điểm mốc ban đầu, nới mở van từng bước nhỏ, cho hệ thống chạy thử và kiểm tra tốc độ thực tế của xy lanh.

• Muốn giảm tốc độ: Đưa hệ thống về trạng thái an toàn, đóng van từng bước nhỏ, vận hành thử và tinh chỉnh đến khi đạt mức mong muốn.

Việc đánh dấu vị trí ban đầu giúp kỹ thuật viên dễ dàng khôi phục lại trạng thái cũ nếu việc điều chỉnh không đạt kết quả như ý.

Chỉnh valve Tiết Lưu Ở Đường Vào Hay Đường Ra?

• Điều chỉnh đường vào (Meter-in): Kiểm soát lượng dầu đi cấp vào cơ cấu chấp hành, phù hợp với các hệ thống tải ổn định.

• Điều chỉnh đường ra (Meter-out): Kiểm soát lượng dầu thoát khỏi cơ cấu chấp hành, cực kỳ hữu ích trong việc kìm hãm tải trọng kéo, chống hiện tượng xy lanh bị chạy vượt (runaway) do trọng lực kéo xuống.

Việc lựa chọn sai vị trí tiết lưu có thể làm mất khả năng ổn định chuyển động của toàn bộ mạch thủy lực.

Chỉnh valve Tiết Lưu Bao Nhiêu Là Đủ?

Không có một con số quy chuẩn cứng nhắc nào như "phải vặn đúng 2 vòng rưỡi" áp dụng cho mọi loại máy móc. Mức độ điều chỉnh phụ thuộc vào một hệ sinh thái các thông số kỹ thuật bao gồm: lưu lượng bơm chính, áp suất hoạt động, trọng lượng tải thực tế, đường kính lòng xy lanh, độ nhớt của dầu thủy lực và độ nhạy của thiết bị.

Phương pháp khoa học nhất là áp dụng chu trình tinh chỉnh vi mô:

1. Quan sát trạng thái thực tế.

2. Thay đổi một lượng rất nhỏ.

3. Đo đạc lại thông số tốc độ hành trình.

4. Ghi nhận và tinh chỉnh bổ sung.

Đối với các hệ thống tự động hóa đòi hỏi độ chính xác cao, người ta còn kết hợp theo dõi đồng thời áp suất dòng làm việc, nhiệt độ dầu và thời gian hoàn thành một chu trình máy.

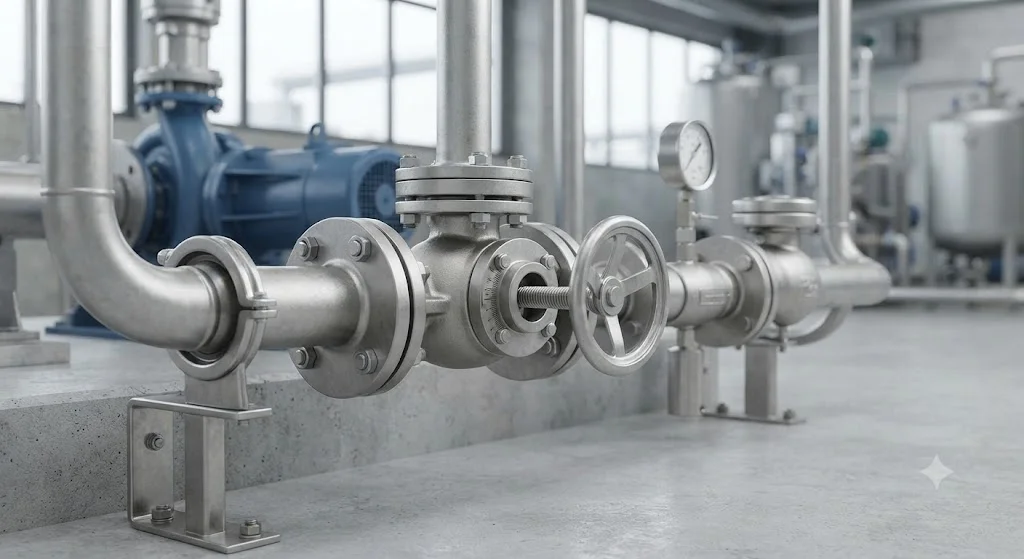

Ứng Dụng Thực Tế Và Xử Lý Sự Cố Khi Chỉnh Van Tiết Lưu

Khi Nào Cần Tiến Hành Chỉnh valve Tiết Lưu?

Trong quá trình vận hành nhà máy, bạn sẽ phải tiến hành chỉnh valve tiết lưu trong các tình huống cụ thể sau:

• Xy lanh chấp hành di chuyển quá nhanh, gây ra tiếng động cơ khí lớn hoặc va đập mạnh vào thành giảm chấn cuối hành trình.

• Xy lanh di chuyển quá chậm, làm sụt giảm năng suất chung của toàn bộ dây chuyền sản xuất tự động.

• Xy lanh bị hiện tượng giật cục, lẹm nhịp, chuyển động không đều trong suốt hành trình công tác.

Cảnh báo chuyên gia: Nếu xy lanh bỗng nhiên chạy giật cục hoặc lệch tốc độ mặc dù vị trí van tiết lưu không hề bị thay đổi, bạn không nên vội vã vặn van ngay lập tức. Hãy kiểm tra tổng thể hệ thống vì nguyên nhân gốc rễ thường nằm ở việc đường ống bị lẫn bọt khí, dầu thủy lực bị bẩn hoặc biến chất, bộ lọc dầu bị nghẽn, hoặc gioăng phớt bên trong xy lanh đã bị mòn rò rỉ lưu chất qua khoang.

Những Sai Lầm Phổ Biến Khi Chỉnh valve Tiết Lưu

1. Vặn quá nhiều vòng cùng một lúc: Thao tác này làm thay đổi đột ngột lưu lượng dầu, gây ra cú sốc thủy lực lớn cho toàn bộ hệ thống ống dẫn và cơ cấu chấp hành.

2. Không đánh dấu mốc vị trí ban đầu: Khiến kỹ thuật viên rơi vào thế bị động, mất phương hướng nếu hệ thống chạy sai lệch và không thể khôi phục lại trạng thái thiết lập ban đầu ổn định.

3. Chỉ nhìn vào tốc độ mà phớt lờ áp suất: Việc bóp quá hẹp van tiết lưu làm áp suất nhánh đẩy tăng vọt, có thể làm quá tải bơm hoặc kích hoạt van an toàn liên tục mà người vận hành không hay biết.

4. Nhầm lẫn chức năng với van áp suất: Nhiều người lầm tưởng chỉnh valve tiết lưu sẽ làm thay đổi áp suất làm việc của hệ thống. Thực tế, van tiết lưu chỉ kiểm soát lưu lượng, còn việc quản lý áp suất là nhiệm vụ của van an toàn (relief valve) hoặc van giảm áp.

5. Điều chỉnh khi hệ thống chưa được xả áp an toàn: Một số loại van cấu tạo cũ nếu tháo vặn khi hệ thống còn áp suất cao có thể gây văng tia dầu nóng hoặc phụt ty van gây nguy hiểm tính mạng.

Hướng Dẫn & Checklist

Quy Trình Chỉnh valve Tiết Lưu Chuẩn Kỹ Thuật

1. Bước 1: Định vị chính xác vị trí lắp đặt van tiết lưu trên hệ thống.

2. Bước 2: Đọc sơ đồ thủy lực để xác định rõ hướng di chuyển của dòng dầu.

3. Bước 3: Ghi nhận thông số vận tốc hiện tại của cơ cấu chấp hành.

4. Bước 4: Dùng bút đánh dấu hoặc ghi lại vị trí ban đầu của vít/núm chỉnh.

5. Bước 5: Tiến hành vặn điều chỉnh một lượng nhỏ theo nhu cầu.

6. Bước 6: Cho hệ thống vận hành chạy thử và đo đạc lại tốc độ thực tế.

7. Bước 7: Cố định vị trí và lập biên bản ghi nhận thông số cài đặt cuối cùng.

Checklist kiểm tra an toàn: Đúng van tiết lưu | Đúng chiều dòng chảy | Đã ghi nhận vị trí cũ | Kiểm tra áp suất hệ thống | Khu vực làm việc an toàn.

Câu Hỏi Thường Gặp

1. Chỉnh van tiết lưu theo chiều nào để giảm tốc độ?

Thông thường cần giảm độ mở của van để hạ thấp lưu lượng dầu qua van, qua đó làm giảm tốc độ chấp hành. Tuy nhiên cần kiểm tra kỹ mũi tên chỉ hướng hoặc nhãn OPEN/CLOSE trên thân van.

2. Chỉnh valve tiết lưu có làm giảm áp suất không?

Van tiết lưu tạo ra tổn thất áp suất cục bộ khi bóp hẹp dòng chảy, nhưng chức năng cốt lõi của nó là kiểm soát lưu lượng chứ không làm nhiệm vụ duy trì ổn định áp suất đầu ra.

3. Vì sao chỉnh valve tiết lưu nhưng tốc độ xy lanh không đổi?

Nguyên nhân có thể do van đã kẹt ở giới hạn biên, lưu lượng bơm không đáp ứng, van bị bẩn tắc phía trong hoặc lỗi xuất phát từ cụm van phân phối và tải trọng ngoại cảnh.

4. Nên chỉnh valve tiết lưu đường vào hay đường ra?

Điều này tùy thuộc vào đặc tính tải trọng đẩy hay kéo. Meter-in dùng cho tải thông thường, trong khi meter-out tối ưu cho việc kháng lại tải trọng kéo theo chiều trọng lực.

5. Có nên đóng van tiết lưu hoàn toàn không?

Tuyệt đối không đóng kín hoàn toàn van khi bơm đang hoạt động vì sẽ gây tăng áp suất đột ngột, sinh nhiệt cực lớn và làm hỏng gioăng phớt hoặc quá tải motor.

Kết Luận

Việc chỉnh van tiết lưu đúng phương pháp là kỹ năng cốt lõi giúp kỹ thuật viên làm chủ hoàn toàn tốc độ, hiệu suất và độ bền của toàn bộ hệ thống thủy lực. Bằng việc tuân thủ các nguyên tắc tinh chỉnh từng bước, phân biệt rõ cấu trúc meter-in/meter-out và kết hợp theo dõi áp suất, hệ thống của bạn sẽ vận hành ổn định, hạn chế tối đa sự cố phát sinh.
