Khớp Nối Mềm Cao Su Mặt Bích Inox Giải Quyết Vấn Đề Gì?

Trong các hệ thống đường ống nước, trạm bơm, hệ thống HVAC hay các nhà máy công nghiệp, thiết bị vận hành liên tục thường tạo ra những rung động mạnh, va đập thủy lực, hiện tượng giãn nở do nhiệt độ và các sai lệch nhỏ giữa các đoạn ống. Đi kèm với đó là tiếng ồn truyền dọc theo thân ống rất khó chịu. Nếu hệ thống đường ống được kết nối quá cứng nhắc, toàn bộ rung động từ máy bơm sẽ truyền trực tiếp sang đường ống, làm suy yếu kết cấu và nhanh chóng phá hủy thiết bị.

Để giải quyết triệt để bài toán này, khớp nối mềm cao su mặt bích inox được sử dụng nhằm tạo ra một đoạn nối có độ đàn hồi linh hoạt, đồng thời liên kết chắc chắn với hệ thống thông qua các mặt bích tiêu chuẩn. Việc lựa chọn sai kích thước, sai vật liệu hoặc áp suất không phù hợp có thể khiến khớp nối nhanh chóng bị nứt gãy, rò rỉ lưu chất hoặc hoàn toàn mất đi hiệu quả giảm rung, gây thiệt hại nghiêm trọng cho toàn bộ hệ thống.

Khớp Nối Mềm Cao Su Mặt Bích Inox Là Gì?

Khớp nối mềm cao su mặt bích inox là phụ kiện đường ống chuyên dụng sử dụng phần thân làm bằng cao su đàn hồi cao cấp kết hợp với các đầu kết nối dạng mặt bích bằng chất liệu inox chống gỉ. Sản phẩm đóng vai trò hấp thụ phần lớn các dao động cơ học, giảm thiểu việc truyền tiếng ồn và bù đắp các chuyển vị góc hoặc chuyển vị dọc trục nhỏ của hệ thống đường ống.

Các bộ phận cấu thành sản phẩm gồm có:

• Thân cao su đàn hồi chịu lực.

• Mặt bích inox kết nối hai đầu.

• Lớp bố vải hoặc lưới thép gia cường bên trong thân cao su.

• Hệ thống gioăng làm kín và bulong, đai ốc đi kèm khi lắp đặt.

Nguyên Lý Hoạt Động Của Khớp Nối Mềm Cao Su Mặt Bích Inox

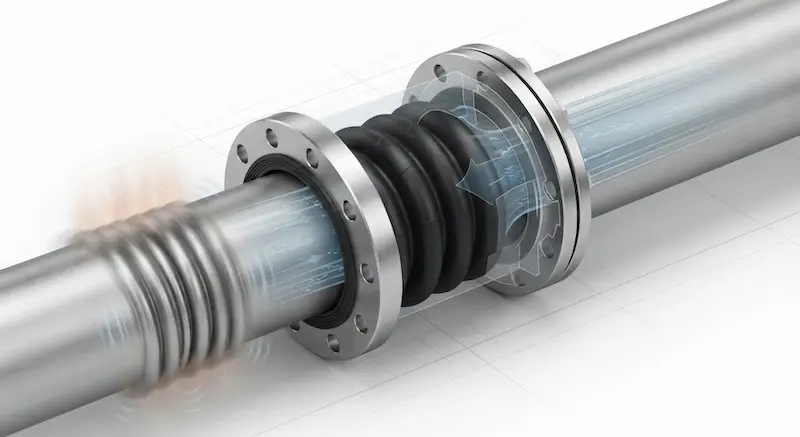

Cấu trúc truyền động cơ bản diễn ra theo thứ tự: Đường ống - Mặt bích - Thân cao su đàn hồi - Mặt bích - Đường ống tiếp theo. Khi hệ thống đi vào hoạt động, nhờ đặc tính đàn hồi và khả năng biến dạng linh hoạt của vật liệu cao su, thân khớp nối sẽ hấp thụ triệt để các chấn động, ngăn chặn sóng rung truyền từ máy bơm ra mạng lưới ống, đồng thời cho phép hệ thống dịch chuyển nhẹ khi nhiệt độ thay đổi.

Tuy nhiên, cần lưu ý rằng khớp nối mềm không được sinh ra để “bù mọi sai lệch đường ống”. Thiết bị chỉ chịu được chuyển vị giới hạn trong biên độ thiết kế và tuyệt đối không dùng để thay thế cho việc căn chỉnh đường ống sai kỹ thuật từ đầu.

Phân Tích Chuyên Sâu

Cấu Tạo Và Vật Liệu Của Khớp Nối Mềm Cao Su Mặt Bích Inox

1. Thân cao su: Sử dụng nhiều loại hợp chất cao su khác nhau tùy thuộc vào đặc thù của môi chất vận hành:

   • EPDM: Khả năng chịu nước sạch, nước nóng và thời tiết ngoài trời rất tốt, là lựa chọn hàng đầu cho hệ thống HVAC và cấp nước.

   • NBR: Khả năng kháng dầu ưu việt, phù hợp với các hệ thống có dính dầu khoáng hoặc nhiên liệu.

   • NR (Cao su tự nhiên): Độ đàn hồi cơ học cực cao, thích hợp cho một số ứng dụng nước công nghiệp thông thường.

2. Mặt bích inox: Đóng vai trò tạo liên kết cơ học vững chắc với hệ thống ống, đồng thời mang lại khả năng chống ăn mòn tuyệt đối trong các môi trường ẩm ướt hoặc hóa chất nhẹ, giúp việc tháo lắp bảo trì trở nên thuận tiện hơn rất nhiều.

Các Thông Số Quan Trọng Của Khớp Nối Mềm Cao Su Mặt Bích Inox

Khi chọn mua thiết bị, kỹ thuật viên cần kiểm tra kỹ lưỡng các thông số kỹ thuật cốt lõi:

• Kích thước danh nghĩa (DN) và chiều dài tổng thể của khớp nối.

• Tiêu chuẩn mặt bích (JIS, DIN, ANSI, BS) và vật liệu mặt bích.

• Loại vật liệu thân cao su và giới hạn chịu nhiệt độ, áp suất làm việc.

• Môi chất sử dụng, khả năng chịu rung và độ dịch chuyển cho phép.

DN, Tiêu Chuẩn Mặt Bích Và Kích Thước Có Ý Nghĩa Gì?

Khái niệm DN không đơn thuần đại diện cho đường kính thực tế của mọi bộ phận bên trong. Mặt bích của khớp nối bắt buộc phải đồng bộ hoàn toàn với tiêu chuẩn mặt bích trên đường ống hoặc thiết bị (như mặt bích bơm, van cổng). Việc bỏ qua tiêu chuẩn mặt bích (ví dụ hệ JIS hay DIN) sẽ khiến quá trình lắp đặt gặp sai lệch tâm, không thể siết kín bulong và gây rò rỉ áp suất cao khi vận hành.

Phân Loại Khớp Nối Mềm Cao Su Mặt Bích Inox

• Phân loại theo vật liệu thân: Dòng cao su EPDM, NBR, NR hoặc các hợp chất chuyên dụng khác theo yêu cầu công nghiệp.

• Phân loại theo kích thước: Từ các cỡ ống trung bình như DN50, DN65, DN80 đến các đường kính lớn như DN100, DN125, DN150 phục vụ hệ thống nhà xưởng.

• Phân loại theo tiêu chuẩn mặt bích: Tiêu chuẩn JIS 10K/20K, DIN PN10/PN16, ANSI hoặc BS.

• Phân loại theo ứng dụng: Chuyên dụng cho máy bơm, hệ thống cấp thoát nước, trạm chiller HVAC hoặc dây chuyền công nghiệp nặng.

So Sánh Khớp Nối Mềm Cao Su Mặt Bích Inox Với Các Dòng Khác

• So với mặt bích thép: Mặt bích inox có độ bền chống ăn mòn vượt trội, cực kỳ phù hợp cho môi trường ẩm ướt hoặc hóa chất dù chi phí đầu tư ban đầu có phần cao hơn mặt bích thép thông thường.

• So với khớp nối ren: Kết nối mặt bích thích hợp cho các đường ống kích thước lớn, chịu áp lực cao và cần tháo lắp định kỳ, trong khi khớp nối ren chỉ dùng cho đường ống nhỏ.

• So với khớp nối kim loại: Khớp nối cao su có khả năng hấp thụ rung động và giảm tiếng ồn tốt hơn hẳn so với khớp nối chống rung làm bằng inox dạng ống mềm kim loại.

Ứng Dụng Thực Tế

Khớp Nối Mềm Cao Su Mặt Bích Được Dùng Ở Đâu?

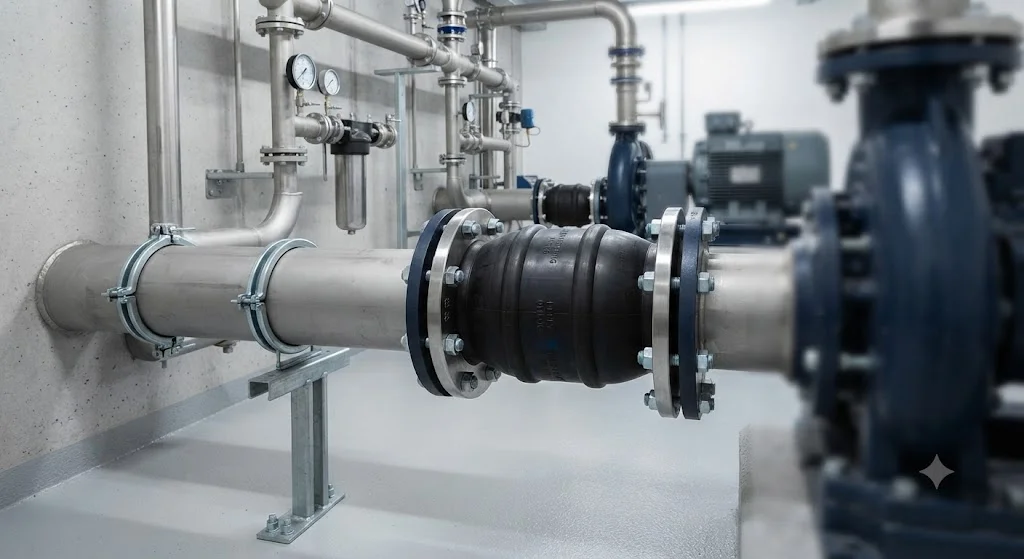

• Hệ thống máy bơm: Lắp đặt ngay tại cửa hút và cửa xả của máy bơm nước để triệt tiêu hoàn toàn lực rung chấn, bảo vệ cánh quạt và guồng bơm.

• Hệ thống cấp thoát nước: Sử dụng tại các nhà máy nước sạch, trạm xử lý nước thải và mạng lưới cấp nước khu đô thị.

• Hệ thống HVAC: Lắp trên các đường ống nước lạnh của máy Chiller, tháp giải nhiệt (Cooling Tower) và các dàn trao đổi nhiệt AHU.

• Hệ thống công nghiệp: Ứng dụng trong các nhà máy sản xuất giấy, dệt nhuộm, hóa chất nhẹ và hệ thống đường ống tuần hoàn chất lỏng.

Khi Nào Nên Sử Dụng? Khi Nào Không Nên Dùng?

Bạn nên sử dụng thiết bị này khi đường ống kết nối trực tiếp với máy bơm công suất lớn, hệ thống xuất hiện hiện tượng rung lắc mạnh gây ồn, hoặc khi cần bù đắp sự giãn nở nhiệt nhỏ và chống ăn mòn mặt bích.

Ngược lại, không nên sử dụng khi môi chất chứa hóa chất phá hủy cao su, nhiệt độ hoặc áp suất vượt quá giới hạn thiết kế của nhà sản xuất, hoặc khi hệ thống đòi hỏi độ dịch chuyển cơ học quá lớn vượt quá biên độ đàn hồi của vật liệu.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

• Chỉ chú ý đến thông số DN mà bỏ qua tiêu chuẩn mặt bích, dẫn đến lệch tâm lỗ bulong.

• Chọn sai chủng loại cao su (ví dụ dùng EPDM cho đường ống dẫn dầu) khiến thân khớp nối bị trương nở và nhanh chóng phá hủy.

• Bỏ qua yếu tố nhiệt độ làm việc, chỉ tính toán theo áp suất tĩnh của hệ thống.

• Ép hoặc kéo giãn khớp nối quá mức cho phép trong quá trình thi công lắp đặt.

Hướng Dẫn & Checklist

7 Bước Chọn Mua Đúng Chuẩn Kỹ Thuật

1. Bước 1: Xác định chính xác kích thước danh nghĩa (DN) của đường ống.

2. Bước 2: Kiểm tra tiêu chuẩn mặt bích hiện hữu trên hệ thống (JIS, DIN, ANSI...).

3. Bước 3: Xác định rõ tính chất môi chất chảy qua đường ống.

4. Bước 4: Kiểm tra nhiệt độ làm việc tối đa và tối thiểu của hệ thống.

5. Bước 5: Xác định thông số áp suất làm việc thực tế và áp suất thử nghiệm.

6. Bước 6: Lựa chọn vật liệu thân cao su (EPDM, NBR...) tương thích với môi chất.

7. Bước 7: Đối chiếu chiều dài thân khớp, số lượng lỗ bulong và khoảng cách lắp đặt trước khi chốt đơn.

Quy Trình Lắp Đặt Chuẩn Kỹ Thuật

• Kiểm tra tổng quan tình trạng khớp nối trước khi đưa vào vị trí thi công.

• Vệ sinh sạch sẽ bề mặt hai mặt bích kết nối trên đường ống.

• Kiểm tra độ đồng tâm của hai đầu ống để tránh lực uốn ép lệch hướng.

• Đặt gioăng làm kín chuyên dụng vào giữa mặt bích nếu thiết kế yêu cầu.

• Lắp đặt hệ thống bulong và tiến hành siết lực đều đặn theo hình chéo góc đối xứng.

• Tuyệt đối không dùng khớp nối mềm làm điểm neo chịu lực kéo căng đường ống.

• Vận hành thử nghiệm hệ thống ở áp suất thấp, kiểm tra kỹ lưỡng hiện tượng rò rỉ trước khi chạy chính thức.

Câu Hỏi Thường Gặp

1. Khớp nối mềm cao su mặt bích inox dùng để làm gì?

Sản phẩm dùng để kết nối các đoạn ống hoặc thiết bị công nghiệp, giúp hấp thụ triệt để rung động, giảm tiếng ồn và bù đắp các chuyển vị nhỏ phát sinh trong quá trình vận hành hệ thống.

2. Khớp nối mềm cao su mặt bích có dùng cho máy bơm được không?

Có. Đây là ứng dụng phổ biến và cực kỳ quan trọng nhằm ngăn chặn sóng rung động truyền từ máy bơm ra toàn bộ mạng lưới đường ống phía sau.

3. Nên chọn vật liệu cao su EPDM hay NBR?

Tùy thuộc vào môi chất thực tế; EPDM chuyên dùng cho hệ thống nước sạch và HVAC, trong khi NBR có đặc tính kháng dầu mỡ và nhiên liệu tối ưu hơn.

4. Khớp nối mềm mặt bích inox có chịu được áp suất cao không?

Khả năng chịu áp lực phụ thuộc vào model thiết kế và lớp bố gia cường bên trong; cần đối chiếu chính xác thông số kỹ thuật của nhà sản xuất với áp lực thực tế của công trình.

5. Khi mua khớp nối mềm cần cung cấp thông tin gì?

Bạn cần cung cấp kích thước DN, tiêu chuẩn mặt bích, nhiệt độ, áp suất làm việc, loại môi chất và mục đích sử dụng để kỹ thuật viên tư vấn model chính xác nhất.

Kết Luận

Khớp nối mềm cao su mặt bích inox đóng vai trò là thiết bị bảo vệ cốt lõi, giúp giảm rung, hạn chế tiếng ồn, bù đắp chuyển vị nhỏ và mang lại liên kết mặt bích cực kỳ chắc chắn, chống ăn mòn hiệu quả trong các hệ thống nước và công nghiệp. Tuy nhiên, để đạt hiệu quả tối ưu, việc lựa chọn cần phải đồng bộ chính xác từ kích thước DN, tiêu chuẩn mặt bích, áp suất, nhiệt độ cho đến vật liệu cao su và môi chất.
