Tổng Hợp Hình Ảnh Van Nước Các Loại: Nhận Diện Nhanh Và Chính Xác

Trong bất kỳ hệ thống cấp nước dân dụng hay công nghiệp nào, mỗi thiết bị đều sở hữu hình dáng, cấu trúc cơ học và chức năng vận hành hoàn toàn khác biệt. Tuy nhiên, thực tế cho thấy người dùng khi tìm kiếm hình ảnh van nước thường gặp không ít khó khăn do nhiều dòng sản phẩm có vẻ ngoài tương đối giống nhau.

Ví dụ, van bi và một số dòng van khóa nhỏ thường dùng chung tay gạt; van cổng (gate valve) và van cầu (globe valve) đều được trang bị vô lăng quay; hay van bướm và các loại van kẹp wafer đôi khi gây nhầm lẫn về kích thước. Bài viết này sẽ tổng hợp chi tiết hình ảnh van nước theo từng nhóm chủng loại trực quan, giúp bạn dễ dàng nhận diện, so sánh công dụng và lựa chọn đúng thiết bị cho hệ thống của mình.

Van Nước Là Gì? Nhận Biết Qua Hình Dáng Như Thế Nào?

Van nước là thiết bị cơ khí được lắp đặt trực tiếp trên hệ thống đường ống với chức năng chính là đóng, mở, điều tiết hoặc kiểm soát lưu lượng dòng chảy. Do mỗi dòng van ứng dụng một cơ chế chuyển động nội tại khác nhau, hình dáng bên ngoài của chúng cũng mang những đặc điểm nhận diện rất đặc trưng.

Việc phân loại sơ bộ có thể thực hiện thông qua việc quan sát các chi tiết ngoại quan:

• Kiểu tay điều khiển: Tay gạt, tay quay vô lăng, hoặc không có tay cầm (van một chiều).

• Hình dạng thân van: Thân bầu, thân dẹt wafer, thân vuông hoặc dạng chữ Z đặc trưng.

• Kiểu kết nối: Kết nối ren trong/ngoài, mặt bích tiêu chuẩn hoặc dạng kẹp.

• Cơ cấu đóng mở: Bi xoay, đĩa lật, đĩa bướm hoặc ty van tịnh tiến lên xuống.

Vì Sao Cần Xem Hình Ảnh Trước Khi Chọn Van Nước?

Nhu cầu tra cứu trực quan xuất phát từ thực tế vận hành và mua sắm tại hiện trường. Việc nắm bắt hình ảnh van nước giúp người mua nhận diện nhanh sản phẩm, dễ dàng đối chiếu với thiết bị đang hiện hữu trên hệ thống để tìm kiếm linh kiện thay thế chính xác.

Thao tác này hạn chế tối đa tình trạng nhầm lẫn tai hại giữa van bi, van bướm hay van cổng, hỗ trợ đắc lực cho các kỹ thuật viên, nhân viên thu mua lẫn người tiêu dùng không chuyên. Có hình ảnh thực tế trong tay, bạn sẽ dễ dàng hình dung vị trí lắp đặt không gian hẹp hay rộng, từ đó đưa ra quyết định đầu tư chính xác trước khi yêu cầu báo giá từ nhà cung cấp.

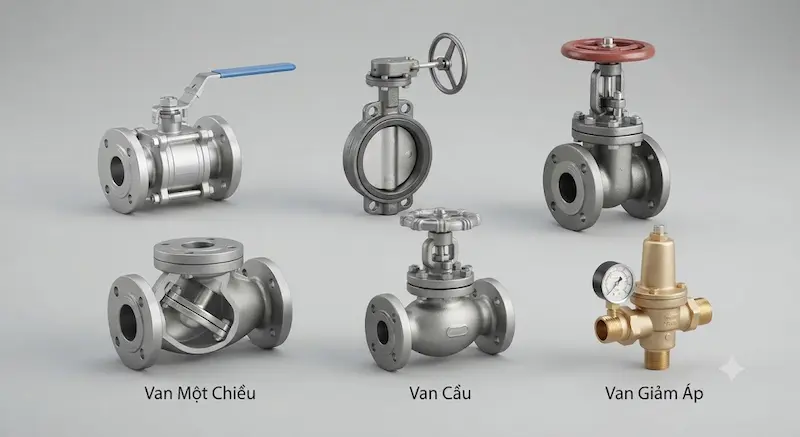

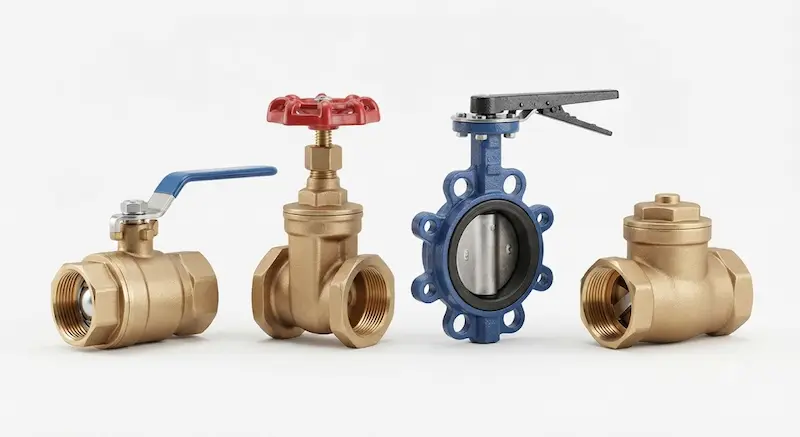

Phân Tích Chi Tiết Các Loại Van Nước Phổ Biến

Hình Ảnh Van Bi Nước

• Đặc điểm nhận diện (hinh-anh-van-bi-nuoc.jpg): Thân van thường có dạng khối cầu hoặc hình trụ nhỏ gọn, sử dụng cơ cấu bi khoét lỗ xuyên tâm bên trong và vận hành bằng tay gạt vuông góc.

• Nguyên lý & Ưu điểm: Xoay góc 90 độ để đóng/mở dòng chảy; kết cấu gọn gàng, thao tác cực nhanh và độ kín khít cao. Rất phổ biến trong các hệ thống cấp nước sinh hoạt và công nghiệp nhẹ.

Hình Ảnh Van Bướm

• Đặc điểm nhận diện (hinh-anh-van-buom-nuoc.jpg): Nhận biết qua thân van mỏng dạng wafer hoặc mặt bích, bên trong có một đĩa tròn xoay quanh trục, kết hợp với tay gạt hoặc hộp số tay quay vô lăng.

• Ứng dụng: Chiếm ưu thế lớn trong các hệ thống cấp nước quy mô lớn, hệ thống HVAC, nhà máy xử lý nước thải nhờ trọng lượng nhẹ và tiết kiệm không gian lắp đặt.

Hình Ảnh Van Cổng

• Đặc điểm nhận diện: Thân van thường khá lớn, phía trên đỉnh có trục van gắn vô lăng quay nổi hoặc chìm.

• Chức năng: Chuyên dụng cho nhiệm vụ đóng/mở hoàn toàn dòng chảy. Khi mở hết cỡ, cánh van rút hoàn toàn lên trên giúp dòng nước đi qua thông suốt mà không gây sụt áp, không phù hợp cho việc tiết lưu liên tục.

Hình Ảnh Van Cầu

• Đặc điểm nhận diện: Sở hữu vô lăng phía trên nhưng hình dáng thân van phình to đặc trưng dạng bầu, khiến dòng chảy bên trong bắt buộc phải thay đổi hướng gấp khúc.

• Lý do sử dụng: Cấu tạo đĩa van chuyển động tuyến tính giúp van cầu trở thành lựa chọn hoàn hảo cho việc điều tiết lưu lượng chính xác, dù đánh đổi bằng việc tổn thất áp suất cao hơn.

Hình Ảnh Van 1 Chiều

• Đặc điểm nhận diện: Thân van thuôn dài, hoàn toàn không có tay quay hay tay gạt điều khiển bên ngoài.

• Cơ chế: Cho phép dòng chảy di chuyển theo một chiều duy nhất và tự động đóng sập lại dưới lực đẩy ngược hoặc trọng lực, ngăn chặn hiện tượng búa nước và dòng chảy ngược.

Hình Ảnh Van Phao

• Đặc điểm nhận diện: Thiết kế đi kèm bộ phận phao cơ quả bóng hoặc cơ cấu phao điện tử liên kết với tay đòn.

• Công dụng: Tự động kiểm soát mực nước cấp vào bồn chứa, bể ngầm, ngắt dòng chảy khi nước đầy và tự mở khi nước cạn.

Hình Ảnh Van Y Lọc Và Các Dòng Van Chuyên Dụng Khác

• Van Y lọc (Y-strainer): Có nhánh phụ hình chữ Y chứa lưới lọc rác cặn bẩn trước khi vào hệ thống.

• Van giảm áp: Tích hợp buồng lò xo và ốc điều chỉnh nhằm hạ và ổn định áp lực nước đầu ra.

• Van điện từ (Solenoid valve): Nhận tín hiệu điện qua cuộn coil để đóng mở tự động từ xa.

Bảng Phân Biệt Hình Dáng Các Loại Van Nước

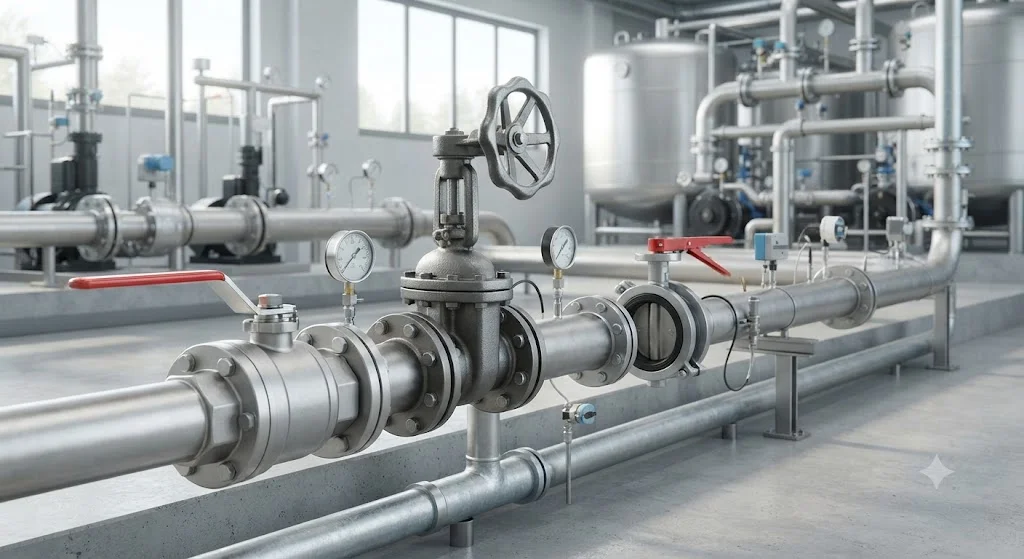

Ứng Dụng Thực Tế: Nên Chọn Van Nước Nào?

Tùy thuộc vào từng khu vực lắp đặt, người kỹ sư sẽ đưa ra phương án cấu hình thiết bị tối ưu:

• Khu vực dân dụng (Nhà ở): Ưu tiên sử dụng van bi cho các vị trí khóa nhánh, van phao cho bồn nước mái và van một chiều chống chảy ngược sau máy bơm.

• Hệ thống cấp nước tòa nhà & Xử lý nước: Sử dụng chủ yếu van bướm cho ống kích thước lớn, van cổng tổng, kết hợp van giảm áp để bảo vệ thiết bị đầu cuối.

• Hệ thống công nghiệp nặng: Đòi hỏi sự góp mặt đồng bộ của van cầu điều tiết, van bi áp lực cao và các dòng van điều khiển điện/khí nén tự động.

Những Sai Lầm Khi Nhận Biết Van Nước Qua Hình Ảnh

• Chỉ nhìn hình dáng bên ngoài: Bề mặt sơn hoặc kiểu dáng có thể tương tự nhau giữa các hãng sản xuất, dễ dẫn đến đánh giá sai chủng loại.

• Bỏ qua thông số kỹ thuật ẩn: Không kiểm tra kích thước danh nghĩa (DN), áp lực làm việc định mức (PN) hay chất liệu chế tạo (đồng, gang, inox).

• Bỏ qua yếu tố môi chất: Lầm tưởng van dùng cho nước sạch thông thường có thể chịu được hóa chất ăn mòn hoặc nhiệt độ hơi nóng cao.

• Nhầm lẫn chức năng điều tiết: Cố tình dùng các dòng van đóng/mở nhanh để điều tiết lưu lượng gây hỏng hóc thiết bị.

• Sử dụng ảnh trôi nổi không chú thích: Không nắm rõ tên model dẫn đến việc mua nhầm phụ kiện không khớp nối lắp đặt.

Hướng Dẫn Nhận Diện Và Checklist Lựa Chọn Van Chuẩn Xác

6 bước nhận diện qua hình ảnh và thực tế:

1. Bước 1: Quan sát tổng thể hình dạng thân van (bầu, dẹt, thuôn).

2. Bước 2: Xác định cơ cấu truyền động (tay gạt, vô lăng, tự động hay không có tay cầm).

3. Bước 3: Kiểm tra kiểu kết nối đường ống (ren trong, mặt bích, kẹp wafer).

4. Bước 4: Tìm kiếm các ký hiệu dập nổi, tem nhãn model hoặc thông số trên thân van.

5. Bước 5: Đối chiếu chính xác dải áp suất PN, kích thước DN và vật liệu cấu thành.

6. Bước 6: Tra cứu catalogue kỹ thuật của nhà sản xuất trước khi tiến hành mua mới hoặc thay thế.

Checklist chọn mua van nước chuẩn kỹ thuật:

Đã xác định đúng chủng loại van qua hình ảnh và chức năng

Đúng kích thước danh nghĩa (DN) tương thích đường ống

Đúng kiểu kết nối (ren, bích, wafer)

Đúng vật liệu chế tạo (đồng, inox, gang)

Đáp ứng mức áp suất làm việc tối đa (PN)

Phù hợp hoàn toàn với tính chất môi chất truyền dẫn

Chịu được giới hạn nhiệt độ của hệ thống

Đảm bảo đúng nhiệm vụ đóng/mở hay điều tiết lưu lượng

Phù hợp không gian vị trí lắp đặt thực tế

Có thông số kỹ thuật và nguồn gốc xuất xứ minh bạch

Câu Hỏi Thường Gặp Về Hình Ảnh Van Nước

Hình ảnh van nước có những loại nào phổ biến nhất?

Các dòng van nước phổ biến bao gồm van bi, van bướm, van cổng, van cầu, van một chiều và van phao cơ/điện.

Làm sao để phân biệt van bi và van bướm qua hình ảnh?

Van bi có thân nhỏ gọn, sử dụng tay gạt quay 90 độ và đĩa van hình cầu; trong khi van bướm có thân dẹt (wafer), dùng đĩa mỏng quay quanh trục và có thể tích hợp hộp số tay quay vô lăng.

Nhìn hình ảnh có xác định chính xác 100% loại van cần thay thế không?

Hình ảnh giúp nhận diện sơ bộ dòng van, nhưng để thay thế chính xác tuyệt đối, bạn cần kiểm tra thêm các thông số kỹ thuật khắc nổi như DN, PN, vật liệu và tiêu chuẩn kết nối.

Van nước nào thường được ưu tiên sử dụng cho đường ống gia đình?

Hệ thống dân dụng thường sử dụng chủ yếu van bi (khóa nước cục bộ), van một chiều (sau máy bơm) và van phao (cho bồn chứa nước trên cao).

Muốn chọn mua đúng loại van nước qua hình ảnh cần cung cấp thông tin gì?

Bạn cần cung cấp hình ảnh thực tế kèm theo kích thước đường ống, môi chất sử dụng, áp lực làm việc và mục đích đóng/mở hay điều tiết để được tư vấn model chuẩn xác.

Hình Ảnh Van Nước Giúp Nhận Diện Nhanh, Nhưng Cần Kiểm Tra Thêm Thông Số

Tóm lại, hình ảnh van nước đóng vai trò là công cụ trực quan giúp người dùng nhận diện nhanh chóng các chủng loại thiết bị trên hệ thống đường ống. Tuy nhiên, hình ảnh chỉ là bước sàng lọc ban đầu; để lựa chọn sản phẩm vận hành bền bỉ và hiệu quả, bạn bắt buộc phải đối chiếu thêm các yếu tố cốt lõi gồm kích thước, vật liệu, áp suất, kiểu kết nối và môi chất làm việc.
