Small Globe Valve – Giải pháp tối ưu cho đường ống nhỏ cần kiểm soát dòng chảy

Trong các hệ thống đường ống công nghiệp và dân dụng có kích thước nhỏ, việc lựa chọn van khóa không đơn thuần dừng lại ở bài toán đóng hoặc mở hoàn toàn. Thực tế vận hành đòi hỏi nhiều nhánh đường ống phải thực hiện các thao tác tinh vi hơn như điều chỉnh lưu lượng, kiểm soát áp suất hoặc thay đổi hướng đi của dòng chất lỏng một cách chính xác. Nếu sử dụng các dòng van thiên về đóng/mở nhanh, việc tinh chỉnh lưu lượng sẽ trở nên bất khả thi và dễ gây tổn hại đến thiết bị. Đây chính là lý do small globe valve (van cầu cỡ nhỏ) trở thành thiết bị không thể thiếu trong các hệ thống nước, hơi, khí và hóa chất.

Small Globe Valve là gì?

Small globe valve là dòng van cầu có kích thước kết nối nhỏ, được thiết kế chuyên dụng để đóng/mở và đặc biệt tối ưu cho việc điều tiết lưu lượng dòng chảy trong đường ống. Van hoạt động dựa trên cơ cấu đĩa van di chuyển tuyến tính theo chiều lên xuống, qua đó thay đổi liên tục tiết diện lưu thông của môi chất.

Thiết bị này còn được biết đến với nhiều tên gọi thương mại và kỹ thuật khác như small size globe valve, mini globe valve, compact globe valve, hoặc van cầu nhỏ. Khái niệm "small" không gò bó trong một tiêu chuẩn cố định mà phụ thuộc vào dải sản phẩm của từng nhà sản xuất, thường bao gồm các kích thước tiêu chuẩn như DN8, DN10, DN15, DN20, DN25, DN32, DN40 và DN50. Việc hiểu rõ bản chất cơ học của van sẽ giúp kỹ sư vận hành khai thác tối đa hiệu quả điều tiết thay vì nhầm lẫn với các dòng van bi thông thường.

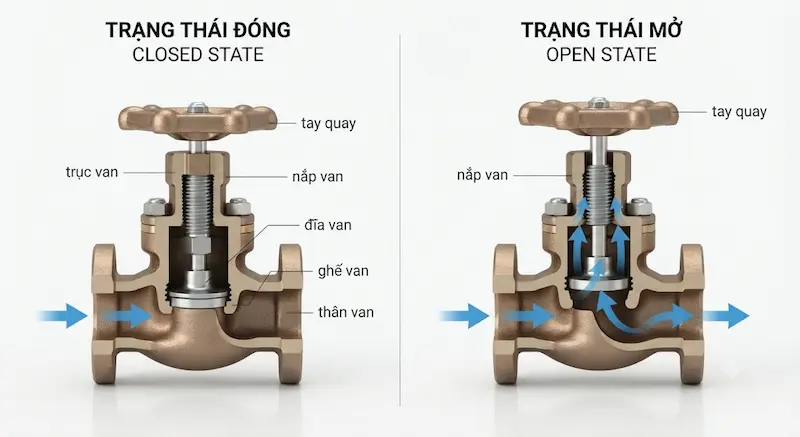

Cấu tạo và nguyên lý hoạt động của Small Globe Valve

Cấu tạo cơ bản

Một cây van cầu cỡ nhỏ tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân van (Valve Body): Khung chịu lực chính chứa đường dòng chảy bên trong.

• Nắp van (Bonnet): Cố định trục ty van và bảo vệ cơ cấu làm kín phía trên.

• Đĩa van (Disc) và Ghế van (Seat): Cặp đôi quyết định độ kín khít và khả năng điều tiết.

• Ty van (Stem): Truyền lực chuyển động từ tay quay xuống đĩa van.

• Tay quay (Handwheel): Vô lăng xoay thủ công để điều khiển hành trình van.

• Packing và Gioăng làm kín: Ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

Nguyên lý hoạt động

Khi người vận hành xoay tay quay, ty van chuyển động tịnh tiến, đẩy đĩa van dịch chuyển lại gần hoặc ra xa ghế van. Khoảng cách giữa đĩa van và ghế van thay đổi trực tiếp làm thay đổi tiết diện dòng chảy, từ đó kiểm soát chính xác lưu lượng môi chất đi qua van.

Tại sao globe valve có khả năng điều tiết tốt?

Nhờ cơ cấu đĩa di chuyển tuyến tính theo hình dạng hình học của thân van, van cầu cỡ nhỏ cho phép người dùng tinh chỉnh từng mức độ mở từ 0% đến 100%. Dòng chảy không bị thay đổi đột ngột mà được bóp nghẹt hoặc nới rộng từ từ, giúp kiểm soát áp suất và lưu lượng cực kỳ ổn định.

Các loại Small Globe Valve phổ biến

Phân loại theo hình dáng thân van

• Dạng chữ Z (Standard Globe Valve): Đường dòng uốn lượn thay đổi hướng, là thiết kế phổ biến nhất với khả năng điều tiết tuyệt vời nhưng tổn thất áp suất cao hơn.

• Dạng chữ Y (Y-pattern Globe Valve): Trục ty van đặt nghiêng giúp dòng chảy thuận lợi hơn, giảm thiểu đáng kể tổn thất áp suất.

• Dạng góc (Angle Globe Valve): Cửa vào và cửa ra vuông góc 90 độ, thay thế luôn một cút nối trong hệ thống ống hẹp.

Phân loại theo vật liệu và kết nối

• Van đồng: Phù hợp cho hệ thống nước sạch, khí nén và các ứng dụng dân dụng, công nghiệp nhẹ.

• Van inox (SS304/SS316): Kháng ăn mòn tuyệt vời, chuyên dùng cho hóa chất, thực phẩm và môi trường khắc nghiệt.

• Kiểu kết nối: Đa dạng với ren trong/ren ngoài, hàn socket hoặc mặt bích tùy kích thước DN.

Thông số kỹ thuật quan trọng khi chọn van cầu cỡ nhỏ

Để lựa chọn chính xác thiết bị, các thông số kỹ thuật sau cần được xem xét kỹ lưỡng:

• Kích thước: Tập trung vào các dải đo nhỏ như DN15, DN20, DN25, DN32, DN40, DN50 hoặc hệ inch tương ứng.

• Áp suất làm việc: Xác định rõ áp suất danh nghĩa (PN) và chênh áp tối đa qua van để tránh tình trạng thổi hỏng đĩa van.

• Nhiệt độ vận hành: Yếu tố sống còn khi ứng dụng van cho hệ thống nước nóng, hơi bão hòa hoặc dầu truyền nhiệt.

• Vật liệu chế tạo: Lựa chọn thân inox, đồng hay thép cùng hệ thống gioăng đệm phù hợp với tính chất hóa học của môi chất.

• Đặc tính điều tiết: Quan tâm đến hệ số lưu lượng Cv/Kv để tính toán chính xác mức độ suy hao áp suất trên đường ống.

Small Globe Valve khác gì Small Ball Valve?

Nhiều người thường lầm tưởng có thể dùng van bi nhỏ để vặn hé điều tiết dòng chảy. Tuy nhiên, dòng chảy siết qua khe hở của van bi sẽ nhanh chóng làm xói mòn bề mặt bi và gioăng teflon, dẫn đến rò rỉ nặng. Trong khi đó, van cầu cỡ nhỏ được thiết kế chuyên biệt để chịu đựng ma sát của dòng chảy xiết, đảm bảo tuổi thọ bền bỉ.

Ưu điểm và hạn chế của van cầu cỡ nhỏ

• Ưu điểm: Khả năng kiểm soát lưu lượng và điều tiết cực kỳ chính xác; độ bền cơ học cao; đa dạng chủng loại vật liệu chịu nhiệt, chịu áp; dễ dàng thao tác thủ công trên các nhánh ống nhỏ.

• Hạn chế: Gây tổn thất áp suất lớn hơn van bi; tốc độ đóng mở chậm; cấu tạo nhiều chi tiết cơ học chuyển động hơn.

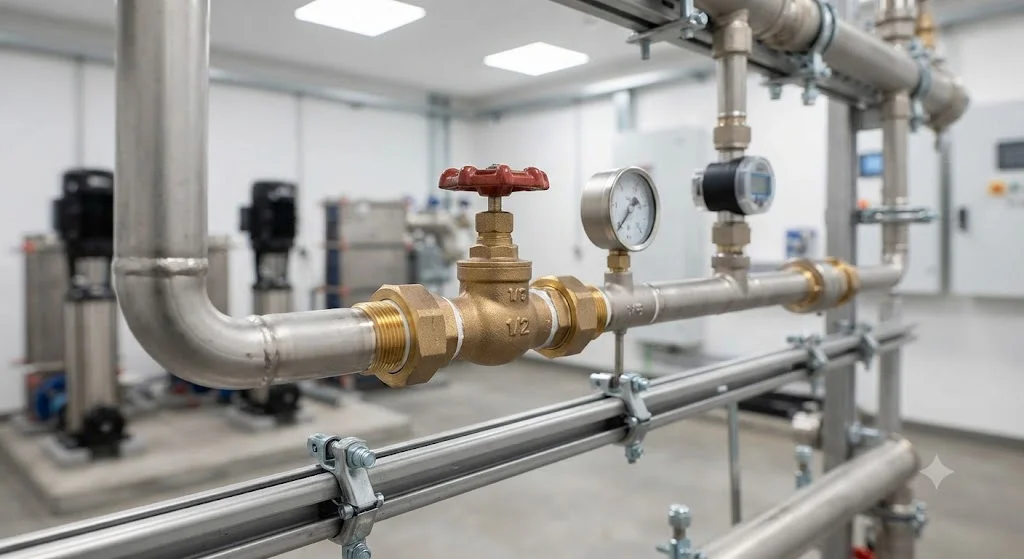

Van cầu cỡ nhỏ được sử dụng ở đâu?

• Hệ thống nước và nước nóng: Lắp đặt tại các trạm bơm, nhánh rẽ cấp nước công nghiệp cần phân bổ lưu lượng chính xác.

• Hệ thống hơi nóng (Steam): Điều tiết hơi cho các thiết bị trao đổi nhiệt, lò sấy, nồi hơi nhờ khả năng chịu nhiệt độ cao của vật liệu chế tạo.

• Hệ thống khí nén và khí kỹ thuật: Kiểm soát nhánh khí phụ trợ trong các dây chuyền sản xuất tự động.

• Khi nào nên chọn?: Hãy ưu tiên sử dụng thiết bị này khi bạn cần một cơ cấu điều tiết lưu lượng bằng tay ổn định cho các đường ống có kích thước từ DN15 đến DN50. Nếu bỏ qua thiết bị này mà dùng van không đúng chức năng, hệ thống sẽ rất khó kiểm soát lưu lượng dòng chảy, gây lãng phí năng lượng và sụt áp toàn diện.

Những sai lầm thường gặp khi sử dụng Small Globe Valve

• Chỉ chọn van theo kích thước DN: Bỏ qua thông số áp suất và nhiệt độ làm việc thực tế của hệ thống.

• Nhầm lẫn chức năng: Cố tình dùng van để điều tiết trong khi chọn nhầm dòng van chỉ chuyên đóng/mở.

• Bỏ qua tổn thất áp suất: Không tính toán độ sụt áp qua van dẫn đến thiếu hụt áp lực tại thiết bị tiêu thụ cuối nguồn.

• Lắp ngược chiều dòng chảy: Quên quan sát mũi tên chỉ hướng trên thân van, làm giảm hiệu quả điều tiết và gây tiếng ồn lớn.

• Siết tay quay quá lực: Dùng sức mạnh cố siết chặt khi van đã đóng kín làm cong ty van hoặc nát ghế đệm.

Checklist chọn van cầu cỡ nhỏ đúng nhu cầu

1. Xác định môi chất: Nước, khí, hơi nóng, dầu hay hóa chất?

2. Xác định kích thước DN: Đường kính ống là bao nhiêu (DN15, DN20, DN25...)?

3. Kiểm tra áp suất: Áp suất vận hành và định mức PN của hệ thống.

4. Kiểm tra nhiệt độ: Giới hạn chịu nhiệt của gioăng và thân van có đáp ứng hơi nóng không?

5. Chọn vật liệu: Van đồng cho nước thông thường hay van inox cho môi trường khắc nghiệt?

6. Xác định mục đích: Cần điều tiết lưu lượng hay chỉ đóng mở định kỳ?

Câu hỏi thường gặp về van cầu cỡ nhỏ

Small globe valve là gì?

Van cầu cỡ nhỏ là dòng van cầu kích thước nhỏ, sử dụng cơ cấu đĩa và ghế van tịnh tiến để đóng/mở và điều tiết lưu lượng chất lỏng hoặc khí trong đường ống.

Van cầu cỡ nhỏ thường có kích thước nào?

Các kích thước phổ biến bao gồm DN8, DN10, DN15, DN20, DN25, DN32, DN40 và DN50 tùy thuộc vào tiêu chuẩn sản xuất của từng hãng.

Van cầu cỡ nhỏ có dùng để điều tiết lưu lượng được không?

Có. Điều tiết lưu lượng chính là ưu điểm cốt lõi của dòng van này, giúp kiểm soát tốt tốc độ dòng chảy nhờ đĩa van di chuyển tuyến tính.

Van cầu cỡ nhỏ khác gì Ball Valve?

Globe valve tối ưu cho việc điều tiết dòng chảy và chịu mài mòn tốt hơn, trong khi ball valve chuyên dùng cho đóng/mở nhanh với tổn thất áp suất thấp.

Nên chọn Van cầu cỡ nhỏ bằng inox hay đồng?

Phụ thuộc vào môi chất; van đồng phù hợp với nước sạch thông thường, còn van inox dành cho hóa chất, hơi nóng hoặc môi trường có yêu cầu chống ăn mòn cao.

Van cầu cỡ nhỏ – Giải pháp điều tiết cho đường ống kích thước nhỏ

Small globe valve là thiết bị cốt lõi giúp các hệ thống đường ống kích thước nhỏ kiểm soát lưu lượng và áp suất một cách chính xác, an toàn. Việc nắm vững cấu trúc, thông số kỹ thuật và tránh các sai lầm cơ bản khi lắp đặt sẽ giúp tối ưu hóa hiệu suất vận hành cho toàn bộ dây chuyền.

Việc nắm vững cấu trúc cơ học tuyến tính, hiểu rõ đặc tính kỹ thuật của từng loại vật liệu (đồng, inox, thép) cùng với việc lựa chọn chính xác hệ số lưu lượng Cv/Kv sẽ giúp các kỹ sư và nhà quản lý tối ưu hóa hiệu suất toàn bộ dây chuyền. Đồng thời, việc chủ động phòng tránh những sai lầm kinh điển như chọn sai dải áp suất PN, nhầm lẫn chức năng điều tiết với đóng/mở nhanh, hay siết lực tay quay quá đà sẽ kéo dài đáng kể tuổi thọ thiết bị, giảm thiểu tối đa chi phí bảo trì và rủi ro rò rỉ. Đầu tư đúng đắn vào một chiếc Van cầu cỡ nhỏ chất lượng cao chính là chìa khóa bảo vệ sự vận hành bền bỉ, an toàn và hiệu quả cho cả hệ thống.
