Van khí nén một chiều giải quyết vấn đề gì?

Trong các hệ thống tự động hóa công nghiệp hiện đại, khí nén đóng vai trò là "máu" truyền động cho toàn bộ dây chuyền. Tuy nhiên, khi áp suất thay đổi đột ngột trong quá trình vận hành, hiện tượng khí hồi ngược rất dễ xảy ra. Việc dòng khí di chuyển trái chiều có thể gây áp lực ngược lên máy nén, làm giảm hiệu suất vận hành hoặc gây sai lệch nghiêm trọng đến chu trình làm việc của xi lanh và thiết bị chấp hành. Van khí nén một chiều ra đời như một giải pháp cốt lõi, cho phép luồng khí di chuyển thuận chiều theo yêu cầu và tự động ngăn chặn hoàn toàn dòng khí chảy ngược, bảo vệ toàn diện hệ thống từ gốc.

Van khí nén một chiều là gì?

Van khí nén một chiều là thiết bị tự động kiểm soát hướng chuyển động của dòng khí, chỉ cho phép khí đi qua theo một hướng duy nhất và chặn đứng dòng chảy ngược. Thiết bị này hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất giữa hai đầu van mà không cần nguồn điện tác động.

Các tên gọi phổ biến khác của thiết bị này bao gồm: van một chiều khí nén, van check khí nén, pneumatic check valve, hoặc air check valve.

Vai trò lớn nhất của van là định hình hướng đi ổn định cho đường ống, tách biệt rõ ràng với van điều khiển khí nén (vốn cần tín hiệu điều khiển để đóng mở). Khi áp suất đầu vào thắng lực cản, van tự động mở. Ngược lại, khi áp suất đầu ra lớn hơn hoặc dòng khí đảo chiều, cơ cấu bên trong sẽ lập tức sập xuống để đóng kín đường ống.

Cấu tạo và nguyên lý hoạt động của van khí nén một chiều

Cấu tạo cơ bản

Thiết bị này được thiết kế tinh gọn nhưng cực kỳ chắc chắn, bao gồm các bộ phận chính:

• Thân van: Thường làm bằng đồng thau, inox hoặc hợp kim nhôm chịu lực.

• Cửa vào và cửa ra: Thiết kế đồng trục hoặc vuông góc tùy kiểu dáng.

• Đĩa van / piston / bi van: Bộ phận trực tiếp chặn hoặc mở dòng khí.

• Lò xo hồi vị: Giúp đẩy cơ cấu đóng nhanh hơn ở các dòng van có hỗ trợ lò xo.

• Gioăng làm kín: Chế tạo từ NBR, FKM hoặc Viton để chống rò rỉ khí.

• Các đầu kết nối: Ren trong, ren ngoài hoặc dạng cắm ống nhanh.

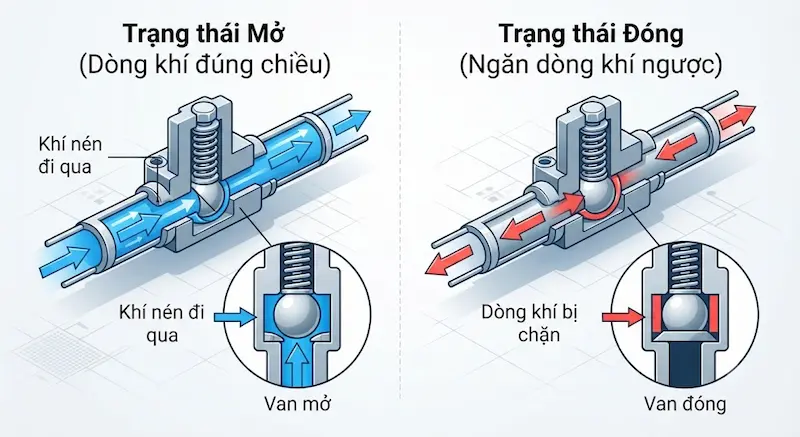

Nguyên lý hoạt động

Ở trạng thái khí đi đúng chiều, áp lực dòng khí ở cửa vào gia tăng, thắng được lực giữ của lò xo hoặc trọng lực, đẩy đĩa van/bi van dịch chuyển để mở rộng cửa van cho khí đi qua. Khi dòng khí có xu hướng đảo chiều, áp suất phía đầu ra tăng cao kết hợp với lực đẩy của lò xo sẽ ép chặt cơ cấu đóng vào bề mặt gioăng làm kín, ngăn chặn hoàn toàn dòng khí quay ngược lại.

Cơ chế tự đóng của van

Sự vận hành tự động này dựa vào 3 yếu tố vật lý chính: độ chênh lệch áp suất giữa hai đầu, lực đàn hồi của lò xo, và đặc điểm hình học của đĩa van. Điểm mấu chốt kỹ thuật cần quan tâm là áp suất mở van (cracking pressure) – mức áp suất tối thiểu để thắng lực cản ban đầu và khởi động hành trình mở của van.

Các loại van khí nén một chiều phổ biến

Van một chiều dạng bi

Sử dụng một viên bi kim loại hoặc nhựa chịu lực làm cơ cấu đóng mở chính dưới tác động của chênh lệch áp suất. Loại này có cấu tạo rất gọn gàng, dễ sử dụng, thường được ứng dụng trong các đường ống khí nén cỡ nhỏ đòi hỏi khả năng chống dòng ngược nhanh chóng.

Van một chiều dạng piston

Vận hành thông qua một piston di chuyển dọc theo trục van. Thiết kế này mang lại độ kín khít cao, chịu được áp lực làm việc lớn và phù hợp hoàn hảo với các hệ thống khí nén công nghiệp nặng có yêu cầu lưu lượng ổn định.

Van một chiều dạng lò xo

Tích hợp thêm lò xo đàn hồi giúp đẩy nhanh quá trình đóng van khi dòng khí dừng lại. Ưu điểm lớn nhất là không bị phụ thuộc vào trọng lực, cho phép kỹ thuật viên lắp đặt van theo mọi hướng không gian (đứng, ngang, nghiêng) tùy ý.

Van một chiều ren và dạng inline

Van ren hỗ trợ kết nối nhanh chóng vào hệ thống ống dẫn thông qua các bước ren tiêu chuẩn. Trong khi đó, dòng van inline bố trí hai cửa nằm trên cùng một trục thẳng, mang lại thiết kế siêu gọn, tối ưu không gian lắp đặt cho các cụm manifold phức tạp.

Thông số kỹ thuật quan trọng khi chọn van khí nén 1  chiều

• Kích thước cổng kết nối: Các dòng phổ biến gồm 1/8 inch, 1/4 inch, 3/8 inch, 1/2 inch, 3/4 inch và 1 inch. Kích thước này bắt buộc phải tương thích tuyệt đối với đường ống thực tế.

• Áp suất làm việc: Cần kiểm tra kỹ áp suất tối đa chịu được, áp suất tối thiểu để kích hoạt van, và đặc biệt là chỉ số cracking pressure để tránh tình trạng van không chịu mở.

• Lưu lượng khí: Tiết diện dòng chảy quá nhỏ sẽ gây ra hiện tượng sụt áp, làm suy yếu năng lượng cung cấp cho thiết bị chấp hành phía sau.

• Vật liệu chế tạo: Thân van thường dùng đồng hoặc inox; phần gioăng làm kín nên chọn NBR cho khí thông thường hoặc FKM/Viton nếu môi trường có dầu và nhiệt độ cao.

• Kiểu kết nối và môi trường: Cân nhắc kết nối ren hay nối nhanh, đồng thời đánh giá xem hệ thống là khí sạch khô hay có lẫn hơi ẩm để chọn vật liệu chống ăn mòn hiệu quả.

So sánh van khí nén một chiều với các loại van khác

Nhiều kỹ sư thắc mắc tại sao không dùng van điện từ thay thế hoàn toàn cho van khí nén 1 chiều. Thực tế, van điện từ phụ thuộc hoàn toàn vào tín hiệu điện để đóng mở theo chương trình, trong khi van khí nén 1 chiều phản ứng tức thì theo cơ học chất lưu. Trong hệ thống tối ưu, hai thiết bị này đóng vai trò bổ trợ lẫn nhau, không thể thay thế công năng cốt lõi của nhau.

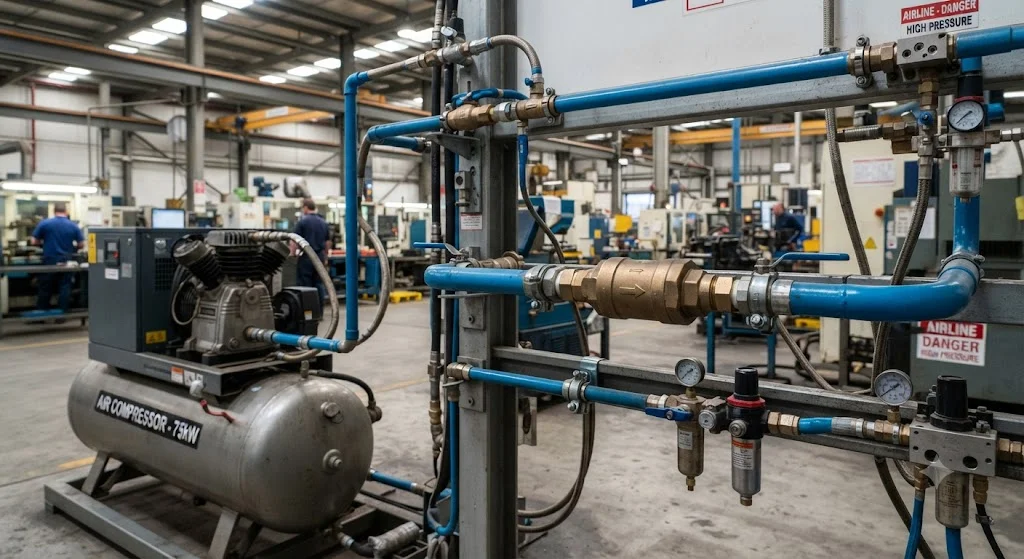

Van khí nén một chiều được sử dụng ở đâu?

• Hệ thống điều khiển khí nén: Ngăn chặn tuyệt đối tình trạng khí hồi ngược dòng, duy trì hướng di chuyển ổn định và bảo vệ các linh kiện nguồn phía trước.

• Xi lanh khí nén: Phối hợp nhịp nhàng trong các mạch khí để điều chỉnh tốc độ hoặc giữ áp suất buồng làm việc của piston.

• Máy nén khí và đường ống: Lắp đặt ngay tại ngõ ra của bình tích áp hoặc cụm máy nén nhằm giữ áp suất ổn định, tránh việc khí bị trào ngược làm quay ngược đầu nén khi máy dừng hoạt động.

• Hệ thống tự động hóa: Hiện diện dày đặc trong các dây chuyền lắp ráp linh kiện, máy đóng gói tự động, cánh tay robot và các cơ cấu chấp hành yêu cầu độ chính xác tuyệt đối.

Những sai lầm thường gặp khi sử dụng van khí nén 1 chiều

• Lắp ngược chiều van: Đây là lỗi sơ đẳng nhưng cực kỳ phổ biến. Luôn phải quan sát kỹ mũi tên chỉ hướng dòng chảy khắc nổi trên thân van trước khi lắp đặt.

• Chọn sai kích thước: Dùng ren không tương thích hoặc chọn tiết diện van quá nhỏ gây thắt nút cổ chai, tạo hiện tượng sụt áp làm xi lanh hoạt động yếu.

• Bỏ qua áp suất mở (cracking pressure): Lắp van có lực cản lò xo quá lớn vào hệ thống có áp suất vận hành thấp khiến van mãi đóng, không cho khí đi qua.

• Chọn sai vật liệu gioăng: Sử dụng gioăng cao su thông thường trong môi trường khí nén có lẫn dầu máy nhiệt độ cao sẽ làm gioăng nhanh chóng bị lão hóa, nứt vỡ và rò rỉ khí.

• Bỏ qua chất lượng khí nén: Nguồn khí chứa nhiều bụi bẩn và hơi nước ngưng tụ sẽ làm kẹt đĩa van hoặc rỉ sét lò xo bên trong.

• Chỉ nhìn vào giá thành: Mua các sản phẩm giá rẻ kém chất lượng dẫn đến việc vananh hỏng hóc, mau rò rỉ, gây tổn thất chi phí bảo trì gấp nhiều lần.

Cách lựa chọn van khí nén 1 chiều phù hợp

1. Xác định môi chất: Đánh giá xem hệ thống dùng khí nén thông thường, khí có lẫn hơi dầu hay môi trường nhiệt độ khắc nghiệt.

2. Đo đạc kích thước đường ống: Xác định đường kính danh nghĩa và chuẩn ren kết nối (hệ Anh hay hệ mét).

3. Tính toán áp suất vận hành: Nắm rõ áp suất tối đa, áp suất tối thiểu và thông số áp suất mở van cần thiết.

4. Kiểm tra lưu lượng dòng chảy: Đảm bảo lưu lượng định mức của van đáp ứng đủ nhu cầu tiêu thụ khí của toàn mạch.

5. Lựa chọn vật liệu phù hợp: Chọn thân đồng/inox và chất liệu gioăng (NBR hoặc FKM) tương thích với môi trường làm việc.

6. Kiểm tra chiều lắp đặt: Đảm bảo hướng mũi tên trên thân van trùng khớp với hướng chuyển động thực tế của dòng khí.

Câu hỏi thường gặp về van khí nén 1 chiều

1. Van khí nén một chiều có tác dụng gì?

Thiết bị này có tác dụng cốt lõi là cho phép dòng khí nén đi qua theo một hướng duy nhất và ngăn chặn triệt để hiện tượng khí chảy ngược lại khi áp suất hệ thống thay đổi.

2. Van khí nén 1 chiều hoạt động như thế nào?

Van vận hành hoàn toàn tự động dựa trên độ chênh lệch áp suất giữa hai đầu. Khi áp suất đầu vào thắng lực giữ của lò xo, van tự động mở; khi dòng khí đảo chiều, van tự động đóng kín.

3. Van khí nén 1 chiều có cần cấp điện không?

Không. Thiết bị hoạt động thuần túy bằng cơ học chất lưu và chênh lệch áp suất, hoàn toàn không sử dụng điện năng hay tín hiệu điều khiển ngoài.

4. Chọn van khí nén 1 chiều theo những thông số nào?

Cần tập trung vào 6 thông số quan trọng: kích thước cổng kết nối, áp suất làm việc, lưu lượng khí, vật liệu chế tạo thân và gioăng, nhiệt độ môi trường, cùng kiểu kết nối đường ống.

5. Van khí nén 1 chiều có lắp được theo mọi hướng không?

Không hoàn toàn. Khả năng lắp đặt phụ thuộc vào thiết kế cụ thể của từng loại van (dạng bi, dạng lò xo hoặc dạng trọng lực). Bạn bắt buộc phải tuân thủ hướng dẫn của nhà sản xuất và mũi tên chỉ dòng chảy trên thân van.

Van khí nén 1 chiều – giải pháp kiểm soát hướng dòng khí hiệu quả

Việc trang bị van khí nén một chiều đóng vai trò quyết định trong việc bảo vệ hệ thống tự động hóa khỏi hiện tượng tổn thất áp suất và hư hỏng thiết bị do dòng khí hồi ngược. Nhờ cấu tạo thông minh, hoạt động tự động và độ bền cao, thiết bị này giúp duy trì sự ổn định xuyên suốt cho toàn bộ dây chuyền sản xuất. Để tối ưu hiệu quả đầu tư, bạn cần lựa chọn sản phẩm dựa trên các tiêu chí kỹ thuật thực tế về áp suất, lưu lượng, kích thước đường ống và chất liệu môi trường thay vì chỉ nhìn vào giá thành hay kích thước ren bên ngoài.
