Angle Seat Valve – Giải pháp đóng mở dòng chảy đỉnh cao cho hệ thống tự động hóa công nghiệp

Trong các hệ thống kỹ thuật hiện đại sử dụng nước, khí nén, hơi nóng, dầu truyền nhiệt hay hóa chất, việc kiểm soát dòng chảy đóng vai trò quyết định đến hiệu suất và sự an toàn của toàn bộ dây chuyền. Van công nghiệp không chỉ đơn thuần là phụ kiện ngắt dòng mà còn phải đáp ứng đồng thời nhiều tiêu chuẩn khắt khe: tốc độ phản hồi chớp nhoáng, khả năng chịu áp suất lớn, độ kín tuyệt đối và tuổi thọ vận hành với tần suất cao.

Ở những môi trường làm việc khắc nghiệt, đặc biệt là các dây chuyền hơi nóng áp lực cao hoặc hóa chất ăn mòn, các dòng van thông thường hay van điện từ truyền thống thường gặp hạn chế lớn về độ bền, dễ bị rò rỉ hoặc hỏng hóc cuộn coil do quá nhiệt. Đây chính là lý do angle seat valve (hay còn gọi là van góc điều khiển khí nén) trở thành lựa chọn chiến lược, được các kỹ sư tin dùng hàng đầu trong các nhà máy công nghiệp nặng, thực phẩm, dược phẩm và dệt nhuộm. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu trúc, tiêu chí lựa chọn đến ứng dụng thực tế để giúp bạn làm chủ thiết bị quan trọng này.

1. Kiến thức nền tảng: Angle Seat Valve là gì?

Định nghĩa chuyên sâu

Angle seat valve là dòng van công nghiệp điều khiển tự động bằng truyền động khí nén (actuator), nổi bật với thiết kế thân van dạng góc chữ V hoặc chữ L. Thiết kế độc đáo này tạo ra một đường dòng chảy tương đối thuận lợi, giúp giảm thiểu tối đa tổn thất áp suất (áp lực sụt giảm qua van) so với các dòng van cầu truyền thống. Thiết bị chuyên dùng để đóng hoặc mở nhanh chóng các dòng lưu chất dạng lỏng, khí và hơi với tần suất hoạt động cực kỳ liên tục.

Các tên gọi phổ biến trong ngành

Khi tìm kiếm tài liệu kỹ thuật hoặc đặt mua thiết bị, các kỹ sư thường sử dụng nhiều tên gọi khác nhau nhưng có chung một bản chất kỹ thuật:

• Van góc điều khiển khí nén pneumatic

• Pneumatic Van góc điều khiển khí nén

• Van góc khí nén

• Van seat góc

• Van góc điều khiển khí nén

Đặc điểm nhận diện cấu trúc

Một cây Van góc điều khiển khí nén tiêu chuẩn thường bao gồm ba cụm chính: bộ truyền động khí nén (actuator hình trụ tròn phía trên), trục piston kết hợp lò xo đàn hồi ở giữa, và phần thân van góc phía dưới chứa đĩa van và ghế ngồi (seat).

Cần phân biệt rõ: Van góc điều khiển khí nén không phải là mọi loại van có hình góc trên thị trường, mà là dòng van chuyên dụng sử dụng năng lượng khí nén để đẩy piston, dịch chuyển đĩa van khỏi đế van một cách dứt khoát.

Cấu tạo chi tiết và nguyên lý hoạt động

Cấu tạo cơ bản của Angle Seat Valve

Để hiểu rõ tại sao thiết bị này lại bền bỉ đến vậy, chúng ta cần mổ xẻ từng bộ phận cấu thành:

• Thân van (Valve Body): Thường được đúc từ Inox (CF8M / SS316, SS304) hoặc đồng thau đúc nguyên khối, chịu được áp lực cao và môi trường ăn mòn.

• Đế van (Seat): Vị trí tiếp xúc giữa đĩa van và thân, đòi hỏi độ nhẵn bóng cao và vật liệu chống mài mòn tốt.

• Đĩa van (Valve Disc): Gắn liền với trục van, chịu trách nhiệm bịt kín hoặc mở thông đường ống.

• Trục van (Stem): Thanh truyền lực chịu tải trọng cơ học lớn nối từ piston xuống đĩa van.

• Piston và Xilanh điều khiển: Bộ phận nhận áp lực khí nén để tạo ra lực kéo/đẩy trục van.

• Lò xo hồi vị (Return Spring): Giúp đưa van về vị trí mặc định khi hệ thống ngắt nguồn khí điều khiển.

• Gioăng làm kín (Seals & O-rings): Các vòng đệm làm từ PTFE (Teflon), FKM (Viton) hoặc EPDM, quyết định khả năng chịu nhiệt và hóa chất của van.

• Cổng kết nối: Ren trong/ren ngoài tiêu chuẩn BSPT/NPT, kiểu kết nối mặt bích, đầu hàn hoặc chuẩn clamp vi sinh.

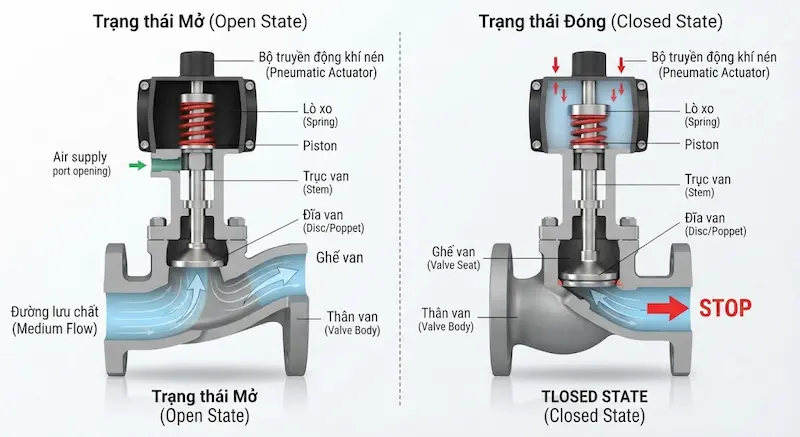

Nguyên lý hoạt động theo hai trạng thái

• Khi cấp khí nén điều khiển: Khí nén từ van điện từ phụ trợ được bơm vào buồng của actuator, tạo ra áp suất tác động trực tiếp lên bề mặt piston. Áp lực này thắng hoàn toàn lực cản của lò xo hồi vị, đẩy piston di chuyển kéo theo trục van và đĩa van nhấc lên khỏi đế van. Lúc này, van chuyển sang trạng thái mở, cho phép môi chất lưu thông qua đường ống.

• Khi ngừng cấp khí nén: Khi áp suất khí nén trong actuator được xả ra ngoài, lực đàn hồi cực lớn của lò xo lập tức đẩy piston quay về vị trí ban đầu. Trục van hạ xuống, ép chặt đĩa van vào đế van, bịt kín hoàn toàn đường ống. Tùy theo thiết kế ban đầu, van sẽ ở trạng thái Thường Đóng (NC) hoặc Thường Mở (NO).

Tại sao thiết kế thân van lại có dạng góc?

Điểm đắt giá nhất trong thiết kế của Van góc điều khiển khí nén chính là hình dạng góc nghiêng của thân van. Thay vì bắt dòng chảy phải bẻ góc đột ngột 90 độ hai lần như van cầu (globe valve) truyền thống, dòng môi chất khi đi qua van góc chỉ chịu một góc đổi hướng nhẹ nhàng.

Thiết kế này mang lại những lợi ích cơ học vô cùng to lớn:

1. Giảm thiểu tổn thất áp suất: Lưu chất lưu thông mượt mà hơn, hạn chế tối đa hiện tượng sụt áp trên đường ống.

2. Lưu lượng vượt trội: Với cùng một kích thước danh nghĩa (DN), van góc cho lưu lượng (Cv/Kv) lớn hơn đáng kể so với van điện từ thông thường.

3. Chống búa nước hiệu quả: Khi van đóng lại, dòng chảy hướng lên trên hoặc xuôi theo chiều thiết kế giúp triệt tiêu xung lực áp suất, bảo vệ đường ống khỏi rung chấn và tiếng ồn.

4. Thích ứng với độ nhớt cao: Có thể xử lý tốt các loại chất lỏng có độ nhớt tương đối cao mà không bị kẹt rít.

So sánh chuyên sâu: Angle Seat Valve và Solenoid Valve

Một trong những câu hỏi kinh điển của các kỹ sư cơ điện là: Tại sao nên chọn Van góc điều khiển khí nén mà không dùng solenoid valve (van điện từ) thông thường? Bảng so sánh dưới đây sẽ làm sáng tỏ vấn đề:

Ưu điểm và hạn chế thực tế của Van góc điều khiển khí nén

Ưu điểm vượt trội

• Tốc độ phản hồi cực nhanh: Hành trình piston ngắn giúp van đóng mở chỉ trong tích tắc, đáp ứng hoàn hảo các chu trình tự động hóa khắt khe.

• Tuổi thọ siêu bền: Ít chi tiết điện tử phức tạp, cơ cấu cơ khí chịu lực tốt giúp van hoạt động hàng triệu chu kỳ mà ít hỏng hóc.

• Đa dạng môi chất: Xử lý mượt mà từ nước sạch, nước thải, khí nén, chân không, dầu mỡ đến hơi bão hòa và hóa chất.

• Khả năng chống búa nước: Nhờ thiết kế hướng dòng thông minh, van triệt tiêu đáng kể hiện tượng giật ống khi đóng ngắt đột ngột.

Hạn chế cần lưu ý

• Phụ thuộc vào nguồn khí nén: Hệ thống bắt buộc phải có máy nén khí, hệ thống ống dẫn khí và van điện từ phụ trợ để cấp lệnh điều khiển.

• Không gian lắp đặt: Phần đầu actuator khí nén hình trụ tròn có kích thước khá lớn, đòi hỏi kỹ sư phải tính toán không gian thoáng khi lắp đặt trong các cụm manifold hẹp.

• Yêu cầu chất lượng khí nén: Khí nén cấp vào actuator nếu lẫn quá nhiều hơi nước hoặc dầu bẩn lâu ngày có thể làm hỏng ron phốt bên trong xilanh.

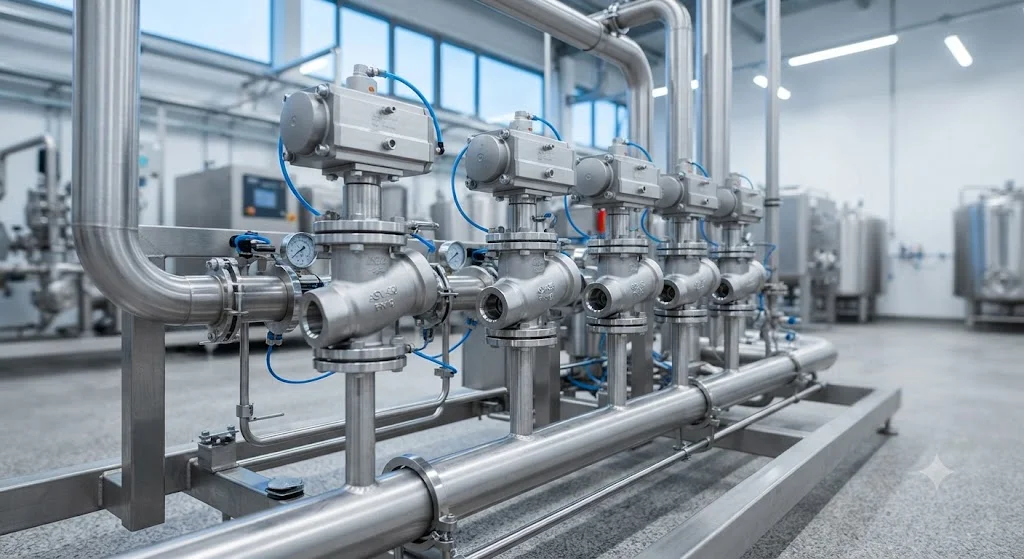

Ứng dụng thực tế trong các ngành công nghiệp

Nhờ những đặc tính cơ học ưu việt, Van góc điều khiển khí nén hiện diện trong hầu hết các lĩnh vực sản xuất công nghiệp:

Hệ thống xử lý nước và cấp nước công nghiệp

Đóng vai trò là van xả đáy tự động, van điều tiết dòng chảy trong các dây chuyền lọc nước RO công suất lớn, hệ thống xử lý nước thải nhà máy. Khả năng chống ăn mòn của thân inox giúp van bền bỉ trong môi trường nước chứa hóa chất tẩy rửa.

Ngành công nghiệp dệt nhuộm và giặt là công nghiệp

Các máy nhuộm vải, máy hấp, máy sấy công nghiệp đòi hỏi sử dụng hơi nóng áp lực cao và nước nóng tuần hoàn liên tục. Van góc điều khiển khí nén với gioăng PTFE chịu nhiệt là giải pháp hoàn hảo để cấp/xả hơi nước chính xác theo từng chu trình lập trình sẵn của PLC.

Dây chuyền thực phẩm, đồ uống và dược phẩm

Trong các hệ thống tiệt trùng UHT, máy chiết rót dung dịch, hệ thống CIP (Clean-in-place) vệ sinh đường ống tự động, việc sử dụng van góc kết nối chuẩn Clamp vi sinh giúp đảm bảo tuyệt đối các tiêu chuẩn vệ sinh an toàn thực phẩm, không để lại cặn bẩn lưu trú.

Ngành chế tạo máy tự động hóa và bao bì

Lắp đặt trong các máy ép nhựa, máy đóng gói tốc độ cao, hệ thống điều khiển khí nén tổng hợp, giúp phân phối luồng khí hoặc chất lỏng chính xác theo thời gian thực.

Hướng dẫn Checklist các bước lựa chọn Angle Seat Valve chuẩn chuyên gia

Để đảm bảo mua đúng sản phẩm, tối ưu chi phí và vận hành ổn định, hãy áp dụng ngay checklist 6 bước sau:

1. Bước 1 – Xác định môi chất: Đó là nước sạch, nước thải, khí nén, hơi nóng, dầu hay hóa chất ăn mòn?

2. Bước 2 – Xác định kích thước và kiểu kết nối: Đường kính ống là bao nhiêu DN? Cần kết nối ren, mặt bích hay đầu hàn clamp?

3. Bước 3 – Xác định thông số áp suất: Áp suất vận hành lớn nhất của hệ thống là bao nhiêu? Áp suất khí nén cấp sẵn có đủ từ 4-6 bar không?

4. Bước 4 – Kiểm tra nhiệt độ làm việc: Nhiệt độ môi chất ở mức thấp, trung bình hay là hơi nóng trên 150°C để chọn đúng vật liệu gioăng PTFE.

5. Bước 5 – Chọn kiểu tác động của Actuator: Hệ thống của bạn yêu cầu van Thường Đóng (NC) hay Thường Mở (NO)? Cần tác động đơn hay tác động kép?

6. Bước 6 – Đánh giá không gian lắp đặt: Kiểm tra không gian xung quanh đường ống có đủ chỗ cho phần đầu trụ xilanh khí nén thao tác hay không.

Hướng dẫn lắp đặt, vận hành và bảo dưỡng định kỳ

Quy trình lắp đặt chuẩn kỹ thuật

• Làm sạch hoàn toàn đường ống, thổi bay xỉ hàn, cát sỏi và mạt kim loại còn sót lại trước khi đưa van vào lắp.

• Kiểm tra kỹ chiều mũi tên khắc trên thân van để đảm bảo lắp đúng hướng dòng chảy môi chất.

• Sử dụng dụng cụ siết vừa lực tại các đầu ren hoặc mặt bích, tuyệt đối không dùng lực đòn bẩy quá lớn làm nứt thân van.

• Bố trí đường ống thẳng hàng, tránh để trọng lượng của đường ống tạo lực uốn cơ học đè nặng lên thân van.

Câu hỏi thường gặp (FAQ) về Van góc điều khiển khí nén

1. Angle seat valve là gì và khác gì van bi điều khiển khí nén?

Van góc điều khiển khí nén là dòng van góc thân chữ V sử dụng piston khí nén để nâng đĩa van, chuyên dùng cho tần suất đóng mở cực cao và hơi nóng. Trong khi đó, van bi điều khiển khí nén sử dụng cơ cấu xoay góc 90 độ của viên bi, phù hợp hơn với việc ngắt dòng nhanh trên đường ống lớn nhưng khả năng chịu nhiệt độ cao của gioăng bi thường kém hơn van góc chuyên dụng.

2. Van góc điều khiển khí nén có dùng được cho hơi nóng quá nhiệt không?

Có, hoàn toàn sử dụng được nếu bạn chọn đúng model chuyên dụng có thân bằng inox cao cấp kết hợp gioăng làm kín chịu nhiệt PTFE (Teflon) có khả năng chịu nhiệt độ lên đến 180°C – 220°C.

3. Tại sao van không chịu mở dù đã cấp khí nén điều khiển?

Nguyên nhân phổ biến là do áp suất khí nén cấp vào quá yếu (không đủ thắng lực lò xo), áp suất môi chất trong đường ống quá lớn vượt quá lực thiết kế của actuator, hoặc do nguồn khí nén bị nghẽn đường ống dẫn.

4. Làm thế nào để biết van đang ở trạng thái thường đóng hay thường mở?

Bạn có thể kiểm tra mã sản phẩm trên nhãn mác của nhà sản xuất (thường có ký hiệu NC cho Normally Closed hoặc NO cho Normally Open), hoặc kiểm tra trực quan bằng cách quan sát trạng thái đĩa van khi không cấp khí nén.

Tổng kết và Lời kêu gọi hành động (CTA)

Van góc điều khiển khí nén đã chứng minh vị thế là giải pháp kiểm soát dòng chảy hoàn hảo, kết hợp tinh tế giữa cơ chế truyền động khí nén mạnh mẽ và thiết kế dòng chảy học tối ưu. Đầu tư đúng loại van góc chất lượng cao sẽ giúp nhà máy của bạn vận hành trơn tru, triệt để ngăn ngừa tình trạng rò rỉ, tiết kiệm chi phí bảo trì và tối ưu hóa năng suất toàn diện.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về angle seat valve
