BVHH Ball Valve – Giải pháp đóng ngắt tối ưu cho hệ thống áp suất cao

Trong các hệ thống thủy lực công nghiệp và đường ống có áp suất cực lớn, việc lựa chọn thiết bị đóng ngắt đòi hỏi tiêu chuẩn khắt khe hơn rất nhiều so với hệ thống dân dụng thông thường. Van không chỉ cần đóng mở chắc chắn mà còn phải chịu đựng áp lực lên đến hàng nghìn PSI, đảm bảo độ kín tuyệt đối và duy trì độ tin cậy trong thời gian dài vận hành liên tục.

Nếu sử dụng các dòng van bi thông thường cho điều kiện áp suất vượt quá giới hạn thiết kế, nguy cơ rò rỉ chất lỏng, phá hủy gioăng seal hoặc gây mất an toàn lao động là rất lớn. Chính vì lý do đó, bvhh ball valve đã được nghiên cứu và phát triển để chuyên biệt hóa cho nhóm ứng dụng áp suất cao, tập trung tuyệt đối vào chức năng đóng ngắt (shut-off). Theo tài liệu kỹ thuật từ Parker, series BVHH hiện hành được định mức áp suất lên tới 690 bar / 10.000 PSI, trở thành tiêu chuẩn vàng trong các mạch thủy lực khắt khe. Bài viết này sẽ phân tích chi tiết cấu tạo, thông số kỹ thuật và cách lựa chọn bvhh ball valve chuẩn xác nhất cho hệ thống của bạn.

BVHH Ball Valve là gì?

BVHH ball valve là series van bi 2 ngả áp suất cao (2-way high-pressure ball valve) được sử dụng chủ yếu cho chức năng đóng và ngắt dòng chảy trong các dây chuyền công nghiệp nặng. Van vận hành dựa trên cơ cấu một viên bi có lỗ xuyên tâm; khi người dùng xoay bi một góc 90 độ, cửa van sẽ chuyển đổi linh hoạt giữa trạng thái mở hoàn toàn (full flow) và đóng hoàn toàn (shut-off).

Theo tiêu chuẩn từ các nhà sản xuất lớn như Parker hay DMIC, dòng van bi 2 ngả áp suất cao được thiết kế chuyên sâu cho các ứng dụng áp suất lớn, đi kèm vô số tùy chọn về kiểu kết nối ren, vật liệu thân van và hệ thống gioăng làm kín. Thiết kế dạng cổng đầy (full-port) giúp dòng môi chất di chuyển thông suốt, hạn chế tối đa tổn thất áp suất khi van mở.

Cần lưu ý rằng các phiên bản van bi 2 ngả áp suất cao có sự khác biệt rõ rệt về kích thước, vật liệu cấu thành và định mức áp suất tùy thuộc vào từng model cụ thể trong catalog của nhà sản xuất. Do đó, việc nắm vững cấu trúc bên trong là điều kiện tiên quyết trước khi đưa thiết bị vào lắp đặt thực tế.

Cấu tạo và nguyên lý hoạt động của van bi 2 ngả áp suất cao

Cấu tạo chi tiết

• Thân van (Valve body): Khung kim loại chịu lực chính, thường làm từ thép carbon hoặc inox rèn nguyên khối.

• Bi van (Ball): Viên bi thép mạ chrome sáng bóng hoặc làm từ inox chống mài mòn.

• Trục van (Stem): Truyền lực xoay từ tay gạt xuống viên bi bên trong thân van.

• Gioăng bi (Ball seal / Seat): Vòng làm kín ôm sát viên bi, chịu được áp suất cực cao.

• Gioăng trục (Stem seal): Ngăn chặn rò rỉ chất lỏng dọc theo trục ty van.

• Tay gạt (Handle): Cần gạt kim loại để thao tác đóng/mở van góc 90 độ.

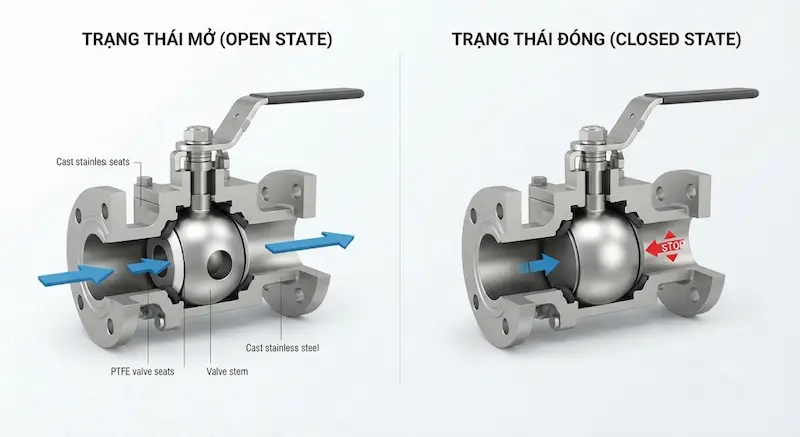

Nguyên lý hoạt động

Ở trạng thái mở, tay gạt định vị viên bi song song với hướng dòng chảy, cho phép lỗ xuyên tâm thông thẳng với đường ống giúp môi chất đi qua mượt mà với tổn thất áp suất thấp nhất. Khi người vận hành xoay tay gạt một góc 90°, viên bi quay vuông góc, bề mặt kín của bi ép chặt vào vòng seat, cắt đứt hoàn toàn dòng chảy. Thao tác này diễn ra nhanh chóng, dứt khoát ngay cả dưới áp lực đường ống hàng nghìn PSI.

Vì sao BVHH chịu được áp suất cao?

Khả năng chịu áp lực lên tới hàng nghìn PSI của van bi 2 ngả áp suất cao đến từ sự kết hợp hoàn hảo giữa vật liệu kim loại rèn có độ bền kéo siêu cao và thiết kế gioăng đệm được gia cường (encased seats). Cấu trúc này giúp triệt tiêu hiện tượng biến dạng gioăng dưới tác động của áp suất thủy lực lớn, bảo đảm tuổi thọ vận hành bền bỉ theo thời gian.

Các phiên bản và cấu hình van bi 2 ngả áp suất cao

Phân loại theo kích thước cổng kết nối

Dòng sản phẩm này bao gồm nhiều kích thước tiêu chuẩn phục vụ các đường ống lớn nhỏ khác nhau, phổ biến trong khoảng từ 1/2" đến 2" (tùy thuộc vào model và catalog nhà sản xuất cụ thể như 1/2", 3/4", 1", 1 1/4", 1 1/2", và 2").

Phân loại theo kiểu kết nối đường ống

• NPT (National Pipe Thread): Tiêu chuẩn ren phổ biến trong công nghiệp dầu khí và thủy lực.

• BSPP (British Standard Pipe Parallel): Chuẩn ren hệ Anh thông dụng.

• DIN 2353: Dạng đầu nối ống cắt côn tiêu chuẩn châu Âu cho hệ thống áp lực cao.

• SAE flanges: Mặt bích chuyên dụng cho các trạm nguồn thủy lực công suất lớn.

Phân loại theo vật liệu và gioăng làm kín

Thân van thường sử dụng thép carbon (Carbon steel) mạ chống gỉ hoặc thép không gỉ (Stainless steel) chống ăn mòn. Hệ thống gioăng làm kín đa dạng gồm Nitrile (Buna-N), FKM/Viton, EPR/EPDM hoặc nhựa kỹ thuật cao cấp như Delrin/Acetal nhằm đáp ứng trọn vẹn yêu cầu tương thích hóa chất của từng loại môi chất.

Thông số kỹ thuật quan trọng của BVHH Ball Valve

• Pressure Rating (Định mức áp suất): Các tài liệu kỹ thuật hiện hành của Parker định mức series van bi 2 ngả áp suất cao ở mức 690 bar / 10.000 PSI. Tuy nhiên, cần lưu ý áp suất thực tế có thể thay đổi theo từng mã sản phẩm cụ thể, tuyệt đối không áp dụng một con số chung cho mọi cấu hình.

• Vật liệu thân và bi: Thân thép carbon rèn kết hợp bi thép mạ chrome hoặc hoàn toàn bằng inox giúp van chịu được va đập cơ học và môi trường khắc nghiệt.

• Nhiệt độ làm việc: Các cấu hình tiêu chuẩn với gioăng phốt thích hợp có thể hoạt động ổn định trong dải nhiệt độ từ khoảng -30°C đến +100°C.

• Môi chất tương thích: Chuyên dùng cho dầu thủy lực, chất lỏng gốc dầu, dầu bôi trơn và các chất lỏng công nghiệp không có tính ăn mòn phá hủy vật liệu van.

Van bi 2 ngả áp suất cao có dùng để điều tiết lưu lượng không?

Câu trả lời ngắn gọn là: Không nên sử dụng BVHH như van điều tiết lưu lượng chính.

Các nhà sản xuất lớn như Parker đã thiết kế dòng van bi 2 ngả áp suất cao chuyên biệt cho chức năng đóng ngắt (shut-off), không phải là thiết bị kiểm soát lưu lượng hay định lượng dòng chảy (metering / flow control).

Khi van mở hoàn toàn, cấu trúc cửa đầy giúp dòng chảy thông suốt, giảm thiểu sụt áp. Tuy nhiên, nếu bạn cố tình dừng van ở vị trí mở một phần để bóp nghẹt dòng chảy, luồng môi chất áp suất cao sẽ phun trực tiếp với tốc độ lớn lên bề mặt viên bi và vòng gioăng làm kín. Hiện tượng này gây ra mài mòn cục bộ nghiêm trọng, làm biến dạng seal và dẫn đến rò rỉ nặng chỉ sau thời gian ngắn. Nếu hệ thống yêu cầu điều tiết lưu lượng liên tục, bạn bắt buộc phải sử dụng các dòng van tiết lưu hoặc van điều khiển chuyên dụng khác.

Van bi 2 ngả áp suất cao khác gì Ball Valve thông thường?

Việc lầm tưởng rằng mọi loại van bi có cùng đường kính danh nghĩa (ví dụ ống 1/2") đều có thể thay thế cho nhau là cực kỳ nguy hiểm. Lắp đặt van thông thường vào đường ống thủy lực áp suất cao sẽ dẫn đến thảm họa nổ vỏ van, gây nguy hiểm lớn cho con người và hệ thống.

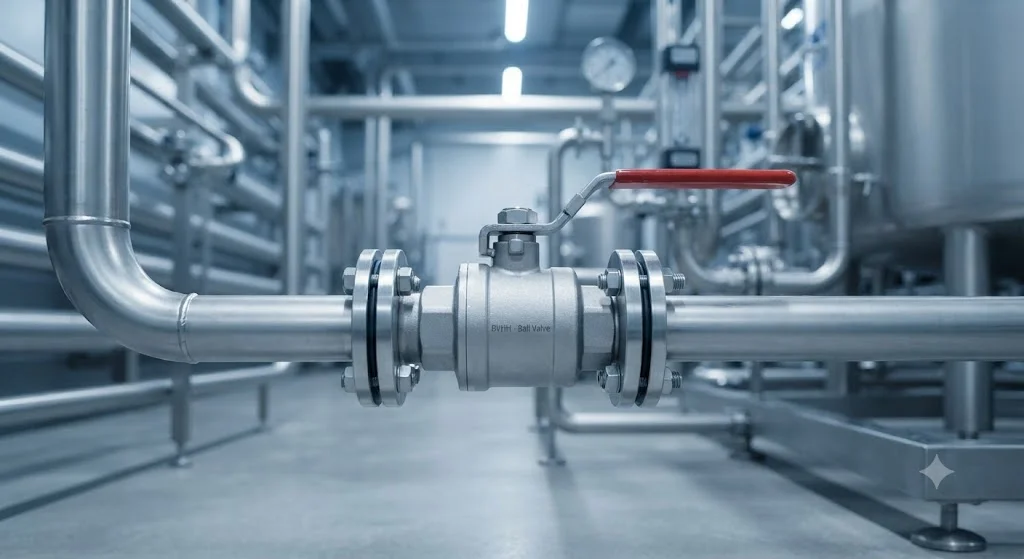

BVHH Ball Valve được sử dụng ở đâu?

• Hệ thống thủy lực áp suất cao: Lắp đặt tại các trạm nguồn thủy lực (hydraulic power unit), máy ép thủy lực công suất lớn, dây chuyền máy móc cơ khí nặng.

• Hệ thống thử nghiệm áp suất (Test Systems): Các bàn thử áp lực ống dẫn, bình chịu áp lực yêu cầu độ kín khít tuyệt đối ở mức áp suất hàng nghìn PSI.

• Các cụm Manifold phân phối dầu: Kiểm soát đường cấp và hồi của dầu thủy lực trong các trạm điều khiển trung tâm.

• Hệ thống dầu công nghiệp: Vận hành trơn tru trong các dây chuyền sử dụng dầu bôi trơn, dầu truyền động với áp lực cao.

• Khi hệ thống của bạn vận hành ở áp suất rất lớn, đòi hỏi một thiết bị đóng ngắt dứt khoát, tổn thất áp suất thấp và độ bền cơ học vượt trội, van bi 2 ngả áp suất cao chính là giải pháp thay thế hoàn hảo không thể bàn cãi.

Những sai lầm thường gặp khi chọn BVHH Ball Valve

• Nghĩ rằng mọi BVHH đều chịu được 10.000 PSI: Định mức áp suất phụ thuộc vào mã đặt hàng và cấu hình vật liệu cụ thể của từng model, cần tra cứu kỹ catalog trước khi mua.

• Chỉ chọn van theo kích thước ren: Chỉ chú ý đến đường ống 1/2" hay 3/4" mà quên đối chiếu thông số áp suất làm việc thực tế của hệ thống.

• Chọn nhầm loại kiểu kết nối: Các chuẩn ren NPT, BSPP hay đầu côn DIN không thể lắp lẫn lộn cho nhau nếu không có phụ kiện chuyển đổi phù hợp.

• Bỏ qua đặc tính tương thích của gioăng seal: Sử dụng sai vật liệu gioăng phốt khiến dầu thủy lực hoặc hóa chất ăn mòn làm trương nở, phá hủy khả năng làm kín của van.

• Sử dụng van để điều tiết dòng chảy: Cố tình dùng tay gạt để chỉnh lưu lượng thay vì chỉ dùng ở hai trạng thái ON/OFF hoàn toàn.

Checklist chọn van bi 2 ngả áp suất cao đúng model

1. Xác định áp suất vận hành: Áp suất làm việc tối đa của hệ thống là bao nhiêu? Có xuất hiện hiện tượng xung áp thủy lực không?

2. Xác định môi chất: Môi chất là dầu thủy lực gốc khoáng, dầu tổng hợp hay chất lỏng đặc biệt nào khác?

3. Xác định kích thước cổng: Lựa chọn đúng kích thước đường ống (1/2", 3/4", 1",... quy chuẩn inch hoặc hệ mét).

4. Kiểm tra kiểu kết nối: Đảm bảo đầu kết nối là NPT, BSPP, DIN hay SAE khớp hoàn toàn với đầu chờ của đường ống.

5. Chọn vật liệu thân và bi: Cân nhắc giữa thép carbon mạ hoặc inox hoàn toàn dựa trên mức độ ăn mòn của môi trường xung quanh.

6. Lựa chọn gioăng seal: Chọn Nitrile, FKM hay các vật liệu chịu nhiệt, kháng hóa chất tương thích.

7. Kiểm tra nhiệt độ làm việc: Đối chiếu operating temperature giới hạn của đúng model sản phẩm.

8. Xác định rõ chức năng: Đảm bảo van chỉ dùng cho mục đích đóng ngắt (ON/OFF) an toàn.

Lưu ý quan trọng khi lắp đặt và vận hành

Trước khi tiến hành lắp đặt van bi 2 ngả áp suất cao, kỹ thuật viên cần kiểm tra kỹ lưỡng model, áp suất định mức và làm sạch hoàn toàn mạt hàn, bụi bẩn trong đường ống. Tuyệt đối không dùng lực đòn bẩy quá mức khi siết kết nối ren và không để trọng lượng của đường ống đè nặng lên thân van.

Trong quá trình vận hành hệ thống áp suất cao lên tới 10.000 PSI, tuyệt đối phải xả hoàn toàn áp suất trước khi tiến hành tháo dỡ hoặc bảo dưỡng van. Không tự ý thay thế gioăng seal bằng các vật liệu trôi nổi không rõ nguồn gốc kỹ thuật để tránh những sự cố áp lực nghiêm trọng có thể xảy ra.

Câu hỏi thường gặp về van bi 2 ngả áp suất cao

BVHH Ball Valve là gì?

Van bi 2 ngả áp suất cao là series van bi 2 ngả áp suất cao chuyên dụng, được thiết kế để thực hiện chức năng đóng/ngắt (shut-off) dòng chảy trong các hệ thống thủy lực công nghiệp nặng.

Van bi 2 ngả áp suất cao chịu được áp suất tối đa bao nhiêu?

Theo tài liệu công bố từ Parker, series BVHH đạt định mức áp suất lên tới 690 bar / 10.000 PSI. Tuy nhiên, bạn cần kiểm tra chính xác thông số trên catalog của từng model cụ thể.

Van bi 2 ngả áp suất cao có dùng để điều tiết lưu lượng được không?

Không nên. Van chỉ được thiết kế tối ưu cho hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn; việc dùng van để điều tiết sẽ làm xói mòn và phá hủy gioăng làm kín nhanh chóng.

BVHH có những kích thước nào phổ biến?

Dòng sản phẩm này có nhiều kích thước khác nhau, trong đó dải từ 1/2" đến 2" là các tùy chọn thông dụng nhất được cung cấp rộng rãi trên thị trường.

Làm thế nào để chọn đúng loại gioăng seal cho BVHH?

Bạn cần dựa vào đặc tính hóa học của môi chất (dầu thủy lực, nước, hóa chất) và dải nhiệt độ làm việc thực tế của hệ thống để lựa chọn vật liệu gioăng như Nitrile, FKM hoặc các loại seal chuyên dụng khác.

Van bi 2 ngả áp suất cao – Lựa chọn đỉnh cao cho hệ thống đóng ngắt áp suất lớn

BVHH ball valve khẳng định vị thế là thiết bị cốt lõi, bảo đảm sự an toàn, chính xác và bền bỉ cho các hệ thống thủy lực áp suất cao. Việc hiểu rõ bản chất kỹ thuật, tuân thủ nghiêm ngặt các bước lựa chọn thông số và lắp đặt đúng quy chuẩn sẽ giúp hệ thống của bạn vận hành ổn định, loại bỏ triệt để rủi ro rò rỉ áp lực.
