Van Tiết Lưu Thủy Lực – Giải Pháp Kiểm Soát Tốc Độ Trong Mạch Dầu

Trong bất kỳ hệ thống thủy lực nào, các cơ cấu chấp hành như xy lanh hay motor dầu đôi khi cần di chuyển với một tốc độ chuẩn xác thay vì chạy quá nhanh dưới áp lực lớn. Nếu lưu lượng dầu đi qua hệ thống quá cao, thiết bị có thể chuyển động đột ngột, gây giật cục và rất khó kiểm soát. Ngược lại, nếu lưu lượng quá nhỏ, tốc độ làm việc sẽ bị trì trệ, làm suy giảm nghiêm trọng năng suất vận hành.

Chính vì vậy, câu hỏi đặt ra là làm thế nào để điều chỉnh lưu lượng dầu một cách linh hoạt và ổn định? Thiết bị cốt lõi được sử dụng chính là van tiết lưu thủy lực, giải pháp tối ưu giúp hạn chế và kiểm soát lưu lượng dầu đi qua, từ đó làm chủ hoàn toàn tốc độ của toàn bộ cơ cấu chấp hành.

Van Tiết Lưu Thủy Lực Là Gì?

Van tiết lưu thủy lực là thiết bị kỹ thuật chuyên dụng được sử dụng để điều chỉnh hoặc hạn chế lưu lượng dầu đi qua đường ống và mạch thủy lực, qua đó kiểm soát trực tiếp tốc độ chuyển động của các cơ cấu như xy lanh hoặc motor.

Nguyên lý hoạt động cốt lõi của thiết bị này dựa trên việc thay đổi tiết diện dòng chảy. Khi tiết diện dòng dầu bị thu hẹp lại, lưu lượng qua van giảm xuống, khiến tốc độ của cơ cấu chấp hành giảm theo ý muốn. Người dùng cần phân biệt rõ ràng: van tiết lưu chủ yếu tác động đến lưu lượng và tốc độ, trong khi van giảm áp hay van điều áp lại chịu trách nhiệm kiểm soát áp suất hệ thống.

Cấu Tạo Van Tiết Lưu Thủy Lực

• Thân van: Chứa toàn bộ các chi tiết cấu thành bên trong và tích hợp các cổng kết nối trực tiếp với mạch thủy lực.

• Bộ phận tiết lưu: Thường thiết kế dạng kim tiết lưu, khe hở thu hẹp hoặc cơ cấu thay đổi tiết diện dòng chảy.

• Núm hoặc vít điều chỉnh: Cho phép người vận hành thay đổi độ mở của khe tiết lưu để tinh chỉnh lượng dầu đi qua.

• Gioăng và phớt làm kín: Ngăn chặn triệt để tình trạng rò rỉ dầu thủy lực, yêu cầu vật liệu phải tương thích tốt với nhiệt độ và môi chất.

• Cơ cấu một chiều: Tích hợp ở dòng van một chiều, cho phép dầu đi tự do theo một hướng và chỉ tiết lưu khi dòng dầu đảo chiều.

Phân Tích Chuyên Sâu

Các Loại Van Tiết Lưu Phổ Biến

• Van tiết lưu một chiều: Cho phép dòng dầu lưu thông tự do theo một chiều và chỉ thực hiện tiết lưu ở chiều ngược lại, rất lý tưởng cho các mạch thủy lực yêu cầu kiểm soát tốc độ một chiều chuyển động.

• Van tiết lưu hai chiều: Có khả năng điều chỉnh lưu lượng theo cả hai hướng với cấu trúc đơn giản, phù hợp cho các mạch cần bóp lưu lượng linh hoạt cả đi lẫn về.

• Van tiết lưu kim: Ứng dụng đầu kim tinh xảo để thu hẹp khe hở, mang lại khả năng tinh chỉnh lưu lượng cực kỳ chính xác cho các hệ thống đòi hỏi độ mịn cao.

• Van tiết lưu có bù áp: Tự động duy trì lưu lượng ổn định ngay cả khi điều kiện áp suất tải thay đổi liên tục trong quá trình vận hành.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Tiết Lưu

Việc lựa chọn phụ kiện không thể chỉ dựa vào mỗi kích thước ren bên ngoài. Các kỹ sư cần đánh giá toàn diện qua bảng thông số kỹ thuật chuẩn xác sau đây:

Van Tiết Lưu Khác Van Giảm Áp Như Thế Nào?

Do đều tác động trực tiếp đến trạng thái dòng chảy, nhiều người mới vào nghề thường nhầm lẫn giữa hai dòng thiết bị này:

Van Tiết Lưu Nên Lắp Ở Đường Vào Hay Đường Ra?

Việc lựa chọn vị trí lắp đặt quyết định rất lớn đến độ ổn định của mạch thủy lực. Lắp ở đường vào giúp kiểm soát lượng dầu cấp trực tiếp vào cơ cấu, mang lại cấu hình đơn giản và dễ thi công. Trong khi đó, lắp ở đường ra (kiểm soát dòng dầu thoát) thường được ưu tiên áp dụng khi cơ cấu chịu tải trọng kéo, giúp giữ phanh dầu ổn định, ngăn chặn hiện tượng xi lanh bị lao về phía trước quá nhanh do trọng lực.

Tại Sao Van Tiết Lưu Có Thể Làm Tăng Nhiệt Dầu?

Khi thực hiện tiết lưu, việc thu hẹp tiết diện dòng chảy tạo ra sức cản lớn, làm chênh lệch áp suất tăng cao và chuyển hóa một phần năng lượng thủy lực thành nhiệt năng. Do đó, nếu tiết diện bị bóp quá nhỏ trong thời gian dài, tổn thất năng lượng sẽ làm dầu nóng lên nhanh chóng. Hệ thống công suất lớn bắt buộc phải tính toán kỹ lưỡng vấn đề này để bố trí giải nhiệt hiệu quả.

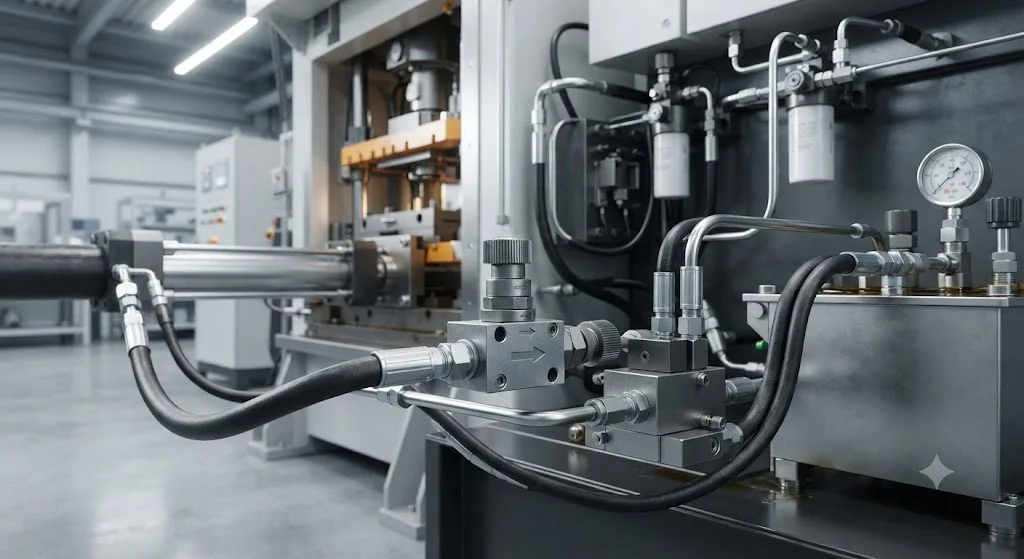

Ứng Dụng Thực Tế

Van Tiết Lưu Thủy Lực Được Ứng Dụng Ở Đâu?

• Máy ép thủy lực: Kiểm soát tốc độ hành trình tiến/lùi của piston, điều chỉnh chính xác giai đoạn ép lực cao.

• Máy móc công nghiệp: Điều phối nhịp độ chuyển động của các cơ cấu chấp hành theo từng chu trình tự động hóa.

• Hệ thống nâng hạ: Hạn chế tốc độ sụt giảm tải trọng đột ngột, đảm bảo an toàn tuyệt đối cho quá trình vận hành.

• Máy công trình & cơ giới: Kiểm soát lưu lượng dầu cung cấp cho các nhánh tác động chuyên dụng tùy theo thiết kế mạch.

Khi Nào Nên Sử Dụng Van Tiết Lưu Thủy Lực?

Thiết bị này là lựa chọn bắt buộc khi kỹ thuật viên cần tinh chỉnh tốc độ xy lanh, kiểm soát vòng quay motor thủy lực hoặc phân bổ lại lưu lượng cho một nhánh làm việc cụ thể. Ngược lại, không nên dùng van tiết lưu nhằm mục đích chống quá áp hay bảo vệ hệ thống khỏi sự biến động tải trọng mạnh.

Những Sai Lầm Thường Gặp Khi Sử Dụng

• Nhầm lẫn chức năng: Dùng van tiết lưu để chỉnh áp suất thay vì lắp van giảm áp.

• Chọn sai quy cách: Chỉ quan tâm kích thước ren mà bỏ qua lưu lượng định mức và áp suất làm việc.

• Tiết lưu quá mức: Bóp nghẽn dòng chảy quá đà làm tổn thất áp suất lớn và gây quá nhiệt dầu.

• Bỏ qua đặc tính tải trọng: Không tính toán lực kéo phụ tải khiến tốc độ cơ cấu bị giật cục, không ổn định.

• Lắp ngược chiều van một chiều: Khiến cơ cấu chấp hành bị kẹt dòng hoặc không di chuyển được theo chiều mong muốn.

Hướng Dẫn & Checklist

Cách Chọn Van Tiết Lưu Thủy Lực Phù Hợp

1. Bước 1: Xác định rõ cơ cấu chấp hành cần điều chỉnh tốc độ (xy lanh hoặc motor).

2. Bước 2: Tính toán chính xác mức lưu lượng dầu cần kiểm soát qua hệ thống.

3. Bước 3: Xác định ngưỡng áp suất làm việc tối đa của mạch thủy lực.

4. Bước 4: Lựa chọn dòng van một chiều hay van hai chiều tùy theo yêu cầu truyền động.

5. Bước 5: Xác định kiểu kết nối đường ống phù hợp (ren, bích hoặc lắp đế).

6. Bước 6: Chọn vật liệu thân van và gioăng phớt tương thích hoàn hảo với loại dầu sử dụng.

7. Bước 7: Kiểm tra giới hạn nhiệt độ vận hành thực tế tại nhà xưởng.

8. Bước 8: Đối chiếu thông số kỹ thuật qua catalogue của hãng trước khi đặt mua.

Checklist Lắp Đặt Và Vận Hành

• Kiểm tra chiều mũi tên dòng chảy trên thân van một chiều.

• Vệ sinh sạch sẽ toàn bộ mạt bẩn trong đường ống trước khi lắp.

• Kiểm tra độ chuẩn xác của ren và các mặt bích kết nối.

• Đảm bảo hệ thống không vượt quá giới hạn áp suất cho phép.

• Thao tác điều chỉnh vít vặn diễn ra từ từ, không vặn đột ngột.

• Theo dõi sát sao tốc độ chuyển động thực tế của xy lanh/motor.

• Kiểm tra đồng hồ đo áp suất trước và sau van.

• Theo dõi nhiệt độ dầu thủy lực trong suốt quá trình chạy thử.

• Kiểm tra kỹ lưỡng hiện tượng rò rỉ tại các vị trí khớp nối.

Câu Hỏi Thường Gặp

1. Van tiết lưu thủy lực dùng để làm gì?

Thiết bị này dùng để điều chỉnh và hạn chế lưu lượng dầu, qua đó kiểm soát trực tiếp tốc độ chuyển động của các cơ cấu chấp hành như xy lanh hoặc motor thủy lực trong mạch.

2. Van tiết lưu và van giảm áp có giống nhau không?

Hoàn toàn khác nhau. Van tiết lưu chuyên kiểm soát lưu lượng để đổi tốc độ, còn van giảm áp tập trung điều khiển và duy trì ổn định áp suất an toàn cho hệ thống.

3. Van tiết lưu một chiều hoạt động như thế nào?

Dòng dầu đi qua van theo một chiều sẽ được lưu thông tự do với sức cản thấp, trong khi chiều ngược lại bị bóp nghẽn qua khe tiết lưu để kiểm soát lưu lượng.

4. Nên lắp van tiết lưu ở đường vào hay đường ra?

Vị trí lắp phụ thuộc vào thiết kế mạch, loại tải trọng và yêu cầu kiểm soát chuyển động thực tế; không có một vị trí cố định áp dụng chung cho mọi hệ thống.

5. Chọn van tiết lưu thủy lực cần quan tâm thông số nào?

Các yếu tố quan trọng nhất bao gồm lưu lượng dòng chảy, áp suất làm việc, kích thước cổng, chủng loại van, kiểu kết nối, môi chất dầu và giới hạn nhiệt độ.

Kết Luận

Van tiết lưu thủy lực đóng vai trò là thiết bị cốt lõi trong việc điều phối lưu lượng và làm chủ tốc độ của các cơ cấu chấp hành. Việc đầu tư thiết bị chính xác đòi hỏi sự cân nhắc đồng bộ về lưu lượng, áp suất, thiết kế mạch, chủng loại van và điều kiện nhiệt độ thay vì chỉ chọn theo kích thước bên ngoài. Bỏ qua các tiêu chuẩn này có thể dẫn đến tình trạng quá nhiệt dầu, giật cục cơ cấu và suy giảm tuổi thọ hệ thống.
