Gate Valve Threaded Là Gì? Cẩm Nang Lựa Chọn và Ứng Dụng Toàn Diện

Trong các hệ thống đường ống nước, dầu, khí hoặc một số hệ thống công nghiệp quy mô nhỏ, việc lắp một loại van có khả năng đóng/mở hoàn toàn nhưng vẫn gọn, dễ tháo lắp là nhu cầu phổ biến. Tuy nhiên, không phải vị trí nào cũng thuận tiện để sử dụng van mặt bích hay đòi hỏi các thiết bị cồng kềnh. Đó chính là lúc gate valve threaded trở thành giải pháp tối ưu hàng đầu.

Vậy hệ thống đường ống nhỏ vì sao lại ưu tiên kết nối ren? Loại van này có những ưu điểm gì vượt trội về kích thước và khả năng lắp đặt? Tại sao việc xác định đúng loại ren, vật liệu và áp suất lại đóng vai trò quyết định trước khi mua? Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo, thông số kỹ thuật đến ứng dụng thực tế và cách lựa chọn chuẩn xác nhất cho dự án của bạn.

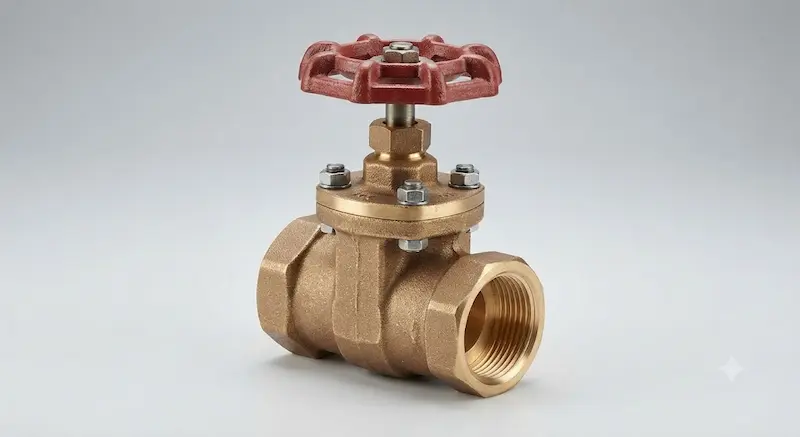

Gate Valve Threaded Là Gì?

Gate valve threaded (hay còn gọi là van cổng nối ren, van cửa nối ren, van cổng ren) là dòng van công nghiệp sử dụng kết nối dạng ren để liên kết trực tiếp với đường ống. Cơ chế vận hành của van dựa trên một đĩa van (gate) di chuyển theo phương vuông góc với dòng chảy thông qua trục van khi người vận hành xoay tay quay.

• Cơ chế hoạt động: Khi mở hoàn toàn, cửa van kéo lên tạo ra tiết diện thông lưu lớn, giảm thiểu tối đa trở lực cho dòng lưu chất. Khi đóng, đĩa van hạ xuống tuyệt đối để chặn đứng dòng chảy.

• Điểm khác biệt: So với gate valve dùng mặt bích (flange) – loại thường dùng cho ống lớn và áp lực cao, phiên bản kết nối ren chuyên trị các dải kích thước nhỏ và vừa, nơi tiết kiệm không gian và tốc độ thi công được ưu tiên hàng đầu.

Sự kết hợp giữa thiết kế van cổng truyền thống và phương pháp kết nối ren giúp thiết bị này giữ vững vị thế độc tôn trong các hệ thống đường ống phụ trợ và dân dụng.

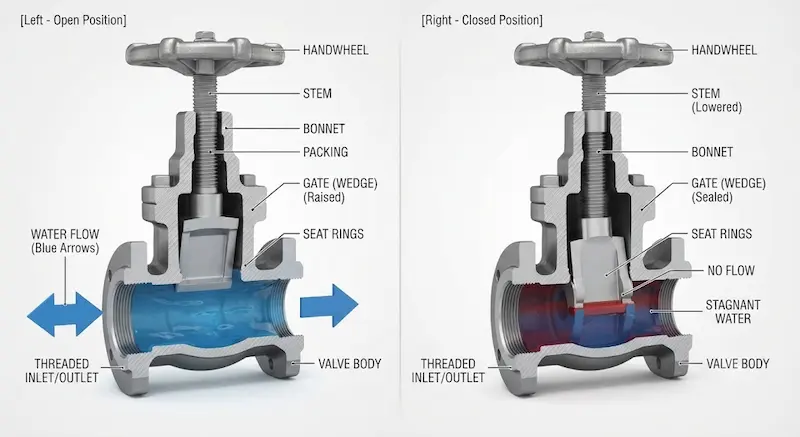

Cấu tạo van cổng nối ren gồm những bộ phận nào?

Để vận hành bền bỉ, một chiếc van cổng nối ren hoàn chỉnh được cấu thành từ các bộ phận chính sau:

Nguyên lý hoạt động của gate valve threaded

Hiểu rõ trạng thái vận hành giúp bạn khai thác tối đa hiệu suất của van và kéo dài tuổi thọ thiết bị:

• Khi mở: Xoay tay quay theo chiều mở (thường ngược chiều kim đồng hồ), trục van dịch chuyển kéo đĩa van nâng lên. Tiết diện dòng chảy mở rộng hoàn toàn, cho phép lưu chất lưu thông thông suốt.

• Khi đóng: Xoay tay quay ngược lại, trục van đẩy đĩa van hạ xuống cho đến khi ép chặt vào vòng đệm (seat), cắt đứt hoàn toàn sự di chuyển của dòng lưu chất.

• Lưu ý quan trọng về trạng thái mở một phần: Không nên xem van cổng nối ren là thiết bị lý tưởng để điều tiết lưu lượng liên tục. Bản chất đĩa van không thiết kế cho việc tiết lưu (throttling). Nếu để van mở hé, dòng chảy xiết sẽ gây rung động cơ học, tạo ra hiện tượng xói mòn bề mặt làm kín và tổn thất áp suất nghiêm trọng. Chức năng cốt lõi của van là cách ly dòng chảy (isolation).

Các loại van cổng nối ren phổ biến

Trên thị trường hiện nay, van cổng ren được phân loại dựa theo nhiều tiêu chí kỹ thuật khác nhau:

Phân loại theo vật liệu

• Brass threaded gate valve (Van cổng ren đồng): Phổ biến trong hệ thống nước sạch dân dụng, chịu nhiệt và chống ăn mòn tốt ở mức độ cơ bản.

• Stainless steel threaded gate valve (Van cổng ren inox): Thường làm từ inox 304 hoặc 316, chuyên dùng cho hóa chất, nước thải, thực phẩm hoặc môi trường có tính ăn mòn cao.

• Cast iron threaded gate valve (Van cổng ren gang): Dành cho hệ thống công nghiệp quy mô vừa với áp lực không quá lớn.

Phân loại theo kiểu kết nối ren

Hệ thống kết nối có thể là ren trong (F-F), ren ngoài hoặc kết hợp tùy thiết kế. Đặc biệt, tiêu chuẩn ren rất đa dạng như BSP (British Standard Pipe), BSPT hoặc NPT. Bạn tuyệt đối không nên mặc định mọi loại van ren đều dùng chung một tiêu chuẩn.

Phân loại theo thiết kế thân và trục

Bao gồm các dòng trục nổi (rising stem) giúp dễ quan sát độ đóng mở, hoặc trục chìm (non-rising stem) tối ưu không gian hẹp.

Gate valve threaded khác gì gate valve mặt bích?

Van cổng nối ren và threaded ball valve khác nhau thế nào?

• Cơ chế đóng mở: Gate valve dùng đĩa van tịnh tiến lên xuống, trong khi ball valve (van bi ren) dùng viên bi khoét lỗ xoay 90 độ.

• Số vòng vận hành: Van bi chỉ cần gạt một góc 90 độ là đóng/mở hoàn toàn, trong khi van cổng đòi hỏi nhiều vòng xoay tay quay.

• Khả năng điều tiết: Cả hai đều không tối ưu cho việc điều tiết lưu lượng liên tục, nhưng van bi chịu được tác động dòng chảy tốt hơn một chút ở các góc mở hẹp (tuy vẫn không khuyến khích).

• Tổn thất áp suất: Khi mở hoàn toàn, gate valve gần như không làm giảm áp suất dòng chảy do tiết diện lưu thông thẳng hàng và rộng, trong khi lỗ bi của ball valve có thể gây tổn thất áp suất nhỏ hơn một chút tùy thiết kế.

Chọn van bi khi bạn cần thao tác đóng/mở nhanh bằng tay gạt, và chọn van cổng nối ren khi cần một thiết bị cách ly dòng chảy tuyến tính, chắc chắn và tiết kiệm không gian.

Tại sao phải chọn đúng tiêu chuẩn ren?

Một trong những sai lầm đắt giá nhất khi mua van là bỏ qua tiêu chuẩn ren. BSP và NPT không hề giống nhau.

• Ren BSP (phổ biến ở Anh, Việt Nam, châu Âu) có góc ren 55 độ.

• Ren NPT (tiêu chuẩn Mỹ) có góc ren 60 độ và bước ren khác biệt.

Việc lắp sai tiêu chuẩn ren sẽ dẫn đến hậu quả nghiêm trọng: khó vặn, kẹt ren, cháy ren, rò rỉ lưu chất nguy hiểm hoặc buộc phải dùng các phụ kiện chuyển đổi tốn kém.

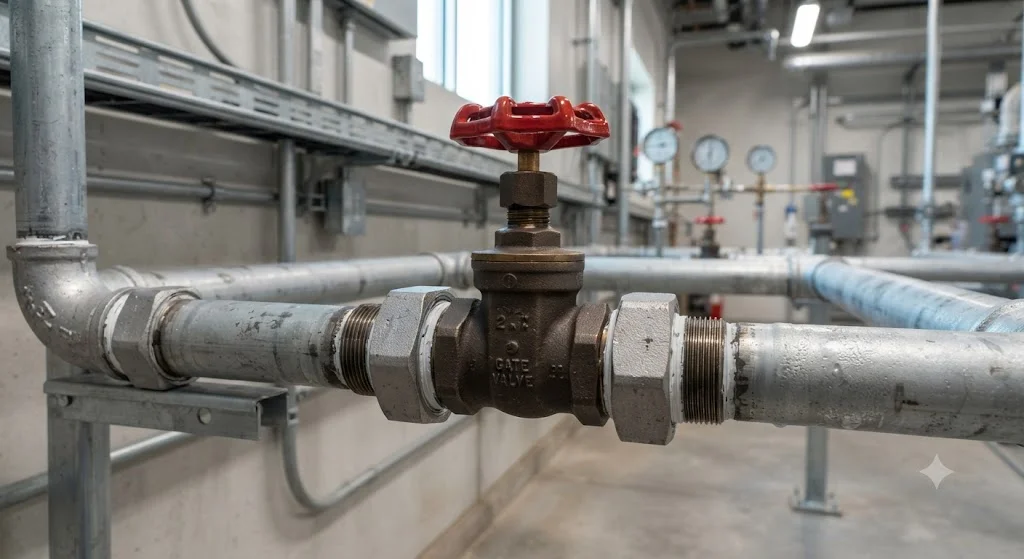

Gate valve threaded được sử dụng ở đâu?

Dòng van này hiện diện trong nhiều lĩnh vực nhờ tính linh hoạt cao:

• Hệ thống cấp nước: Đường ống dân dụng, cấp nước tòa nhà cao tầng, hệ thống PCCC nhánh nhỏ, trạm bơm kỹ thuật.

• Hệ thống công nghiệp: Các tuyến ống phụ trợ, hệ thống làm mát, đường ống dẫn khí nén, dầu nhẹ hoặc dung dịch không ăn mòn mạnh.

• Hệ thống HVAC: Đường nước giải nhiệt phụ trợ, các nhánh cô lập thiết bị điều hòa không khí.

Tuy nhiên, hậu quả của việc chọn sai model là rất lớn: van có thể bị ăn mòn thủng thân chỉ sau vài tháng nếu dùng nhầm vật liệu đồng cho hóa chất mạnh, hoặc nứt vỡ do áp suất thực tế vượt quá giới hạn thiết kế.

Khi nào nên dùng van cổng nối ren?

Bạn nên ưu tiên sử dụng thiết bị này khi đáp ứng các điều kiện:

1. Đường ống có sẵn kết nối ren tiêu chuẩn.

2. Cần thiết bị đóng/mở cô lập dòng chảy dạng cơ bản.

3. Kích thước đường ống nhỏ (từ DN15 đến DN50).

4. Không gian thi công hẹp, đòi hỏi sự gọn gàng.

5. Cần khả năng tháo lắp linh hoạt mà không muốn tốn chi phí hàn hoặc dùng mặt bích cồng kềnh.

Câu hỏi quyết định: Bạn cần đóng/mở cách ly hay điều chỉnh lưu lượng? Nếu cần cô lập hoàn toàn, hãy chọn gate valve. Nếu cần tiết lưu, hãy tìm kiếm dòng van cầu (globe valve) hoặc van điều khiển chuyên dụng.

Những sai lầm thường gặp khi chọn van cổng nối ren

• Sai lầm 1: Nhầm lẫn giữa chuẩn BSP và NPT. Gây hỏng ren và rò rỉ áp lực.

• Sai lầm 2: Chỉ nhìn vào thông số DN. DN chỉ là kích thước danh nghĩa, không đại diện cho kiểu kết nối và hành trình van.

• Sai lầm 3: Mua hàng giá rẻ kém chất lượng. Bỏ qua thông số áp suất (PN) và nhiệt độ dẫn đến nguy cơ nứt vỡ thân van dưới áp lực cao.

• Sai lầm 4: Dùng van cổng để điều tiết lưu lượng. Làm xói mòn và phá hủy gioăng đệm nhanh chóng.

• Sai lầm 5: Siết ren quá mạnh tay. Dẫn đến nứt chân ren thân van – lỗi kỹ thuật phổ biến của thợ lắp đặt thiếu kinh nghiệm.

Cách chọn gate valve threaded phù hợp (7 Bước)

• Bước 1: Xác định kích thước đường ống (DN15, DN20, DN25...).

• Bước 2: Xác định chính xác tiêu chuẩn ren (BSP, BSPT, NPT, ren trong hay ren ngoài).

• Bước 3: Xác định rõ môi chất (Nước sạch, nước thải, dầu, khí nén...).

• Bước 4: Kiểm tra vật liệu chế tạo (Đồng, Inox 304, Inox 316 phù hợp với môi trường).

• Bước 5: Kiểm tra áp suất làm việc (Đối chiếu giới hạn PN hoặc Pressure Rating thực tế).

• Bước 6: Kiểm tra nhiệt độ môi chất (Đặc biệt quan trọng với hệ thống hơi hoặc nước nóng).

• Bước 7: Đối chiếu catalogue nhà sản xuất trước khi quyết định đặt hàng số lượng lớn.

Checklist lắp đặt van cổng nối ren chuẩn kỹ thuật

Trước khi lắp đặt:

• Kiểm tra chính xác kích thước DN và tiêu chuẩn ren.

• Làm sạch mạt kim loại, bụi bẩn bên trong đường ống.

• Kiểm tra tình trạng ren trên ống và ren của van, đảm bảo không bị sứt mẻ.

• Chuẩn bị vật liệu làm kín chuyên dụng (băng tan PTFE, keo khóa ren phù hợp).

Trong khi lắp đặt:

• Dùng dụng cụ siết lực vừa đủ, không dùng lực quá mức làm nứt thân van.

• Không dùng tay quay làm điểm tựa để vặn siết van vào đường ống.

• Cố định chắc chắn các đoạn ống hai bên để giảm tải trọng cơ học lên mối ren.

Sau khi lắp đặt:

• Vận hành đóng/mở thử nghiệm vài lần để kiểm tra độ trơn tru của trục van.

• Tiến hành thử áp và kiểm tra kỹ lưỡng các vị trí kết nối ren xem có hiện tượng rò rỉ hay không.

FAQ – Câu hỏi thường gặp về van cổng nối ren

Gate valve threaded là gì?

Đây là dòng van cổng sử dụng kiểu kết nối ren để liên kết với đường ống, hoạt động bằng cách nâng hoặc hạ đĩa van qua trục xoay để đóng/mở dòng lưu chất.

van cổng nối ren có những loại ren nào?

Sản phẩm thường sử dụng các tiêu chuẩn ren phổ biến như BSP, BSPT hoặc NPT tùy theo thiết kế của từng hãng sản xuất. Cần kiểm tra kỹ catalogue trước khi mua.

Van cổng nối ren dùng cho môi chất nào?

Van có thể sử dụng cho nước sạch, nước kỹ thuật, dầu, khí nén... tùy thuộc vào chất liệu thân van và gioăng làm kín tương ứng.

Van cổng nối ren có dùng để điều tiết lưu lượng được không?

Không. Van được thiết kế tối ưu cho chức năng đóng/mở cách ly dòng chảy, việc dùng để điều tiết dòng chảy liên tục sẽ làm hỏng bề mặt làm kín của đĩa van.

Làm sao chọn van cổng nối ren phù hợp?

Bạn cần tổng hợp các yếu tố gồm kích thước ống, tiêu chuẩn ren, môi chất, áp suất, nhiệt độ làm việc và đối chiếu trực tiếp với catalogue của sản phẩm.

Gate valve threaded – Lựa chọn hoàn hảo cho hệ thống đường ống nối ren

Tóm lại, gate valve threaded là giải pháp van cổng nối ren tối ưu, nhỏ gọn và vô cùng linh hoạt cho các hệ thống đường ống quy mô nhỏ và vừa. Thiết bị đáp ứng hoàn hảo nhu cầu đóng/mở cách ly dòng chảy một cách nhanh chóng, chắc chắn mà không tốn nhiều không gian lắp đặt. Tuy nhiên, để đảm bảo hệ thống vận hành an toàn và bền bỉ, bạn cần đặc biệt chú ý đến việc đồng bộ kích thước, tiêu chuẩn ren, vật liệu cũng như khả năng chịu áp suất làm việc. Việc lựa chọn hời hợt hoặc chỉ dựa vào giá thành rẻ có thể dẫn đến những hậu quả nghiêm trọng về rò rỉ và hư hỏng hệ thống.
