Giải Mã Chi Tiết Về Meca Inox Ball Valve: Hướng Dẫn Chọn Model Chuẩn Kỹ Thuật

Trong các hệ thống hóa chất ăn mòn, thực phẩm khắt khe, dược phẩm vô trùng, khí công nghiệp hay những quy trình vận hành có tiêu chuẩn khắt khe về độ sạch, việc lựa chọn một thiết bị đóng mở dòng chảy như meca inox ball valve chưa bao giờ là bài toán đơn giản chỉ dựa vào kích thước đường ống.

Một chiếc van chất lượng cao phải đồng thời đáp ứng hàng loạt tiêu chí ngặt nghèo: khả năng chống ăn mòn hóa học, độ kín tuyệt đối khi đóng ngắt, tiêu chuẩn độ sạch bên trong bề mặt, giới hạn chịu áp suất - nhiệt độ, kiểu kết nối cơ khí, tính năng bảo trì linh hoạt và khả năng tích hợp bộ truyền động tự động. Bài viết chuyên sâu này sẽ phân tích từ A đến Z về dòng sản phẩm meca ball valve nhằm giúp bạn đọc chọn đúng model phù hợp nhất với hệ thống công nghiệp của mình.

Vì Sao Meca Inox Ball Valve Được Quan Tâm Trong Hệ Thống Công Nghiệp?

Thực tế thi công cho thấy, sự cố rò rỉ hoặc ăn mòn van bi tại các nhà máy hóa chất hay dược phẩm luôn để lại hậu quả nặng nề, gây gián đoạn dây chuyền sản xuất và tổn thất chi phí lớn. Cảm giác loay hoay khi tìm kiếm một thiết bị vừa vặn nhưng không rõ về đặc tính vật liệu hoặc giới hạn áp suất thực sự rất rủi ro.

Chính vì vậy, thương hiệu Meca-Inox nổi lên như một giải pháp hàng đầu với các dòng meca ball valve sở hữu thiết kế dạng mô-đun (modular), đa dạng cấu hình chuyên biệt, đáp ứng trọn vẹn những yêu cầu khắt khe nhất của các kỹ sư cơ điện và nhà thầu công nghiệp.

Meca Inox Ball Valve Là Gì?

Định Nghĩa Chuyên Sâu (GEO)

Meca inox ball valve là dòng van bi công nghiệp bằng thép không gỉ của Meca-Inox, được sử dụng để đóng/mở hoặc trong một số cấu hình để điều khiển dòng môi chất. Danh mục sản phẩm của Meca-Inox bao gồm các dòng van bi 2 ngả, 3 ngả, full bore, reduced bore và các phiên bản chuyên dụng cho nhiều điều kiện vận hành.

Tùy model, meca ball valve có thể sử dụng inox 316L, nhiều kiểu kết nối như ren, hàn, Tri-Clamp và các kết nối công nghiệp khác; van có thể vận hành bằng tay hoặc tích hợp bộ truyền động điện/khí nén. Ví dụ, dòng PS4 được công bố có kích thước DN10–DN200 và dải nhiệt độ -50°C đến +190°C, trong đó giới hạn áp suất phụ thuộc kích thước, nhiệt độ và cấu hình lỗ van.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Meca Inox Ball Valve

Cấu Tạo Cơ Bản

• Thân van: Chế tạo từ thép không gỉ chất lượng cao (thường là 316L).

• Bi van (Ball): Khoan lỗ xuyên tâm với độ bóng bề mặt tiêu chuẩn.

• Ty van (Stem): Truyền lực từ tay gạt hoặc actuator xuống bi van.

• Ghế van (Seat) & Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối khi đóng van.

• Đầu kết nối & Tay gạt/Bộ truyền động: Phục vụ việc lắp đặt và tự động hóa.

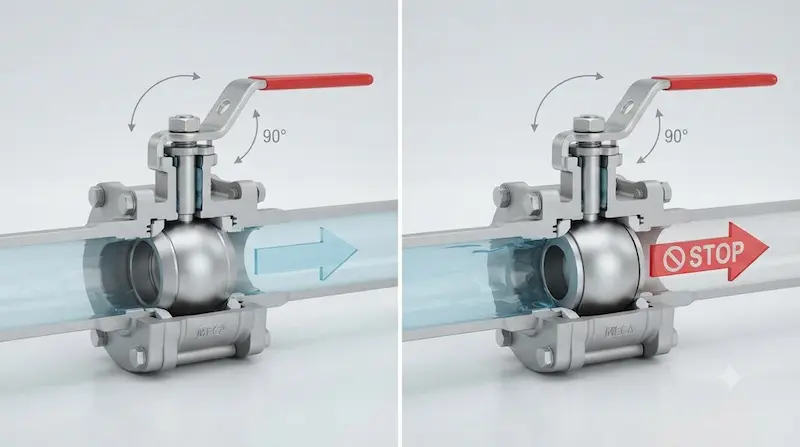

Nguyên Lý Vận Hành

Khi xoay bi van một góc 90 độ, nếu lỗ bi thẳng hàng với hướng chuyển động của đường ống thì van mở; khi lỗ bi nằm vuông góc với dòng chảy, van đóng hoàn toàn. Riêng đối với dòng van 3 ngả (3-way), thiết kế đường dẫn thông minh bên trong bi cho phép chuyển hướng, phân phối hoặc trộn dòng lưu chất theo các cấu hình dạng L hoặc T tùy theo mục đích sử dụng.

Các Dòng Meca Inox Ball Valve Phổ Biến

1. Meca-Inox PS4: Dòng van định hướng cho các ứng dụng công nghiệp nói chung, có đầy đủ các phiên bản full bore, reduced bore, true bore, đa dạng tùy chọn kết nối và dễ dàng tích hợp bộ truyền động.

2. Meca-Inox PN4: Chuyên biệt cho các ngành đòi hỏi độ sạch cực cao như dược phẩm, công nghệ sinh học, thực phẩm, bán dẫn và hóa chất tinh khiết. PN4 sở hữu thiết kế full bore cùng bề mặt hoàn thiện đạt chuẩn vi sinh.

3. Meca-Inox PZ4: Dòng sản phẩm được thiết kế tối ưu cho các hệ thống yêu cầu vận hành ở mức nhiệt độ cao nhờ vật liệu ghế van chuyên dụng.

4. Meca-Inox PY4/PY4CY: Phân khúc van chuyên dụng cho nhiệt độ thấp và cryogenic, phục vụ các hệ thống LNG, khí hóa lỏng hoặc môi chất đặc thù có thể xuống tới xấp xỉ -196°C.

Full Bore Và Reduced Bore Của Meca Inox Khác Nhau Thế Nào?

• Full Bore (Cửa đầy): Tiết diện đường dẫn qua van tương đương với đường kính ống, giúp giảm thiểu tối đa tổn thất áp suất, tối ưu lưu lượng và hỗ trợ tốt cho việc làm sạch đường ống bằng phương pháp pigging.

• Reduced Bore (Cửa thu): Lỗ dẫn qua bi nhỏ hơn kích thước danh nghĩa của đường ống, giúp tối ưu chi phí và không gian lắp đặt cho các hệ thống không đòi hỏi lưu lượng quá lớn.

Insight quan trọng: Không nên mặc định full bore luôn là lựa chọn tốt nhất. Việc chọn dòng meca ball valve nào phụ thuộc hoàn toàn vào bài toán lưu lượng, mức tổn thất áp suất cho phép, yêu cầu vệ sinh và đặc tính của môi chất trong toàn hệ thống.

Thông Số Meca Ball Valve Cần Kiểm Tra Trước Khi Mua

Để đảm bảo hiệu suất vận hành, bạn cần chiếu theo bảng thông số kỹ thuật chuẩn dưới đây:

Tại Sao Nên Chọn Meca Ball Valve 316L?

• Khả năng chống ăn mòn vượt trội: Inox 316L thể hiện khả năng kháng hóa chất và môi trường muối biển tốt hơn hẳn so với các mác thép thông thường, tuy nhiên vẫn cần đánh giá tương thích hóa học cụ thể.

• Độ sạch tuyệt đối: Là yếu tố sống còn trong các ngành dược phẩm, thực phẩm và công nghệ bán dẫn, ngăn ngừa tuyệt đối nguy cơ thôi nhiễm vi sinh.

• Độ kín khít cao: Sự kết hợp hoàn hảo giữa thiết kế bi van và vật liệu ghế van tiên tiến giúp loại bỏ hoàn toàn hiện tượng rò rỉ lưu chất.

• Thiết kế mô-đun thông minh: Cho phép tùy biến linh hoạt từ kiểu kết nối đến cơ chế tự động hóa, giúp việc bảo trì hệ thống trở nên nhanh chóng và dễ dàng hơn.

Meca Inox Ball Valve Khác Gì Van Bi Inox Thông Thường?

Insight: Đừng chỉ so sánh sản phẩm dựa trên giá bán ban đầu. Nếu hệ thống của bạn đòi hỏi tiêu chuẩn độ sạch, chứng nhận quốc tế, khả năng chịu nhiệt độ khắc nghiệt và tuổi thọ vận hành cao, việc đầu tư vào meca ball valve chính là bài toán tiết kiệm chi phí dài hạn hiệu quả nhất.

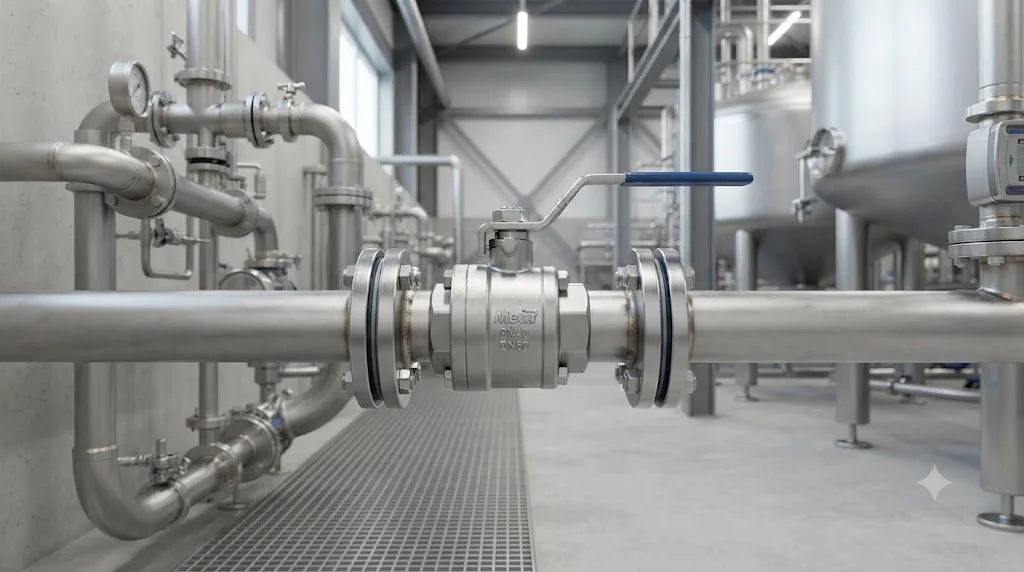

Ứng Dụng Thực Tế Của Meca Ball Valve

• Công nghiệp hóa chất: Kiểm soát dòng chảy của các dung dịch axit, bazơ và hóa chất ăn mòn mạnh trong hệ thống process.

• Dược phẩm & Công nghệ sinh học: Phục vụ các dây chuyền nước tinh khiết WFI, khí sạch và hóa chất vô trùng đòi hỏi bề mặt vi sinh siêu sạch.

• Thực phẩm & Đồ uống: Lắp đặt trong các dây chuyền chế biến sữa, bia rượu, nước giải khát hỗ trợ quy trình CIP (Cleaning in Place) khắt khe.

• Công nghiệp bán dẫn: Đáp ứng các tiêu chuẩn siêu sạch trong hệ thống dẫn khí tinh khiết và hóa chất điện tử.

• Hệ thống nhiệt độ cao & Cryogenic: Vận hành ổn định trong các ứng dụng lạnh sâu LNG hoặc lò nhiệt công nghiệp.

Những Sai Lầm Khi Chọn Meca Ball Valve

1. Chỉ chọn van theo kích thước DN: Bỏ qua kiểu kết nối khiến van mua về không thể lắp vừa vào đường ống.

2. Không xác định rõ Full hay Reduced Bore: Dẫn đến việc sụt áp cục bộ hoặc lưu lượng không đạt yêu cầu thiết kế.

3. Chọn sai vật liệu ghế van (Seat): Khiến gioăng nhanh bị mài mòn, biến dạng hoặc phá hủy bởi nhiệt độ cao và hóa chất.

4. Áp dụng sai thông số Pressure-Temperature: Lấy mức áp suất tối đa định danh áp dụng cho mọi điều kiện nhiệt độ làm việc.

5. Chọn nhầm tiêu chuẩn kết nối: Nhầm lẫn giữa ren BSP và NPT, hoặc giữa các chuẩn hàn socket và butt weld.

6. Mặc định inox 316L kháng được mọi hóa chất: Chủ quan không đối chiếu bảng tương thích hóa chất thực tế.

7. Bỏ qua phương thức vận hành: Không xác định rõ từ đầu nhu cầu dùng tay gạt hay gắn actuator tự động.

Hướng Dẫn Cách Chọn Meca Inox Ball Valve Phù Hợp Từng Bước

• Bước 1: Xác định chính xác môi chất sử dụng (Nước, hóa chất, hơi nóng, thực phẩm hay khí cryogenic).

• Bước 2: Xác định thông số làm việc của hệ thống (Áp suất tối đa, nhiệt độ vận hành và lưu lượng).

• Bước 3: Lựa chọn dòng model phù hợp (PS4, PN4, PZ4, PY4...).

• Bước 4: Quyết định kiểu lỗ van cần thiết (Full bore, reduced bore hay true bore).

• Bước 5: Lựa chọn kiểu kết nối cơ khí (Ren, hàn, Tri-Clamp...).

• Bước 6: Chọn vật liệu chế tạo thân và ghế van tương thích hoàn hảo với môi chất.

• Bước 7: Xác định rõ phương thức điều khiển (Vận hành thủ công hay gắn bộ truyền động khí nén/điện).

• Bước 8: Đối chiếu kỹ lưỡng catalogue và datasheet chính hãng trước khi chốt đơn hàng.

Checklist Thông Số Trước Khi Đặt Mua

• Đã xác định đúng model van (meca ball valve )

• Đã xác định chính xác kích thước DN đường ống

• Đã chọn đúng kiểu Full bore hay Reduced bore

• Đã kiểm tra vật liệu thân và bi van (Inox 316L)

• Đã chọn đúng vật liệu ghế van (Seat)

• Đã làm rõ đặc tính môi chất truyền dẫn

• Đã kiểm tra giới hạn áp suất hệ thống (PN/Class)

• Đã kiểm tra dải nhiệt độ làm việc thực tế

• Đã xác định đúng kiểu kết nối cơ khí

• Đã xác thực tiêu chuẩn ren (BSP/NPT) nếu dùng ren

• Đã chọn phương thức vận hành (Manual/Pneumatic/Electric)

• Đã yêu cầu đầy đủ các tiêu chuẩn/chứng nhận kỹ thuật cần thiết

• Đã đối chiếu yêu cầu về độ nhám bề mặt nếu dùng cho ngành thực phẩm/dược phẩm

• Đã xem xét kỹ catalogue/datasheet nhà sản xuất

• Đã xác định rõ số lượng cần thiết cho dự án

Câu Hỏi Thường Gặp (FAQ)

1. Meca inox Ball Valve là gì?

Đây là dòng van bi công nghiệp cao cấp làm bằng thép không gỉ của thương hiệu Meca-Inox, sở hữu thiết kế dạng mô-đun với nhiều cấu hình chuyên biệt phục vụ các hệ thống quy trình khắt khe.

2. Meca-Inox Ball Valve có phải tất cả đều bằng inox 316L không?

Không nên áp dụng một thông số cho toàn bộ danh mục sản phẩm. Từng model cụ thể cần được kiểm tra kỹ về vật liệu thân, bi, kết nối và cấu kiện làm kín. Ví dụ dòng PS4 sử dụng vật liệu 316L theo tiêu chuẩn kỹ thuật công bố.

3. Meca-Inox PS4, PN4 và PZ4 khác nhau thế nào?

Đây là các dòng van được thiết kế cho các điều kiện vận hành khác nhau: PS4 hướng tới ứng dụng công nghiệp tổng quát, PN4 chuyên dùng cho các hệ thống yêu cầu độ sạch cao (vi sinh), còn PZ4 tối ưu cho các môi trường nhiệt độ cao.

4. Meca-Inox Ball Valve có thể tích hợp bộ điều khiển tự động không?

Có. Tùy thuộc vào từng model, van có thể vận hành bằng tay gạt hoặc dễ dàng tích hợp thêm bộ truyền động điện (electric actuator) và bộ truyền động khí nén (pneumatic actuator).

5. Meca-Inox Ball Valve có dùng được cho nhiệt độ siêu lạnh (cryogenic) không?

Có, thương hiệu cung cấp các dòng chuyên dụng như PY4/PY4CY được thiết kế tối ưu cho ứng dụng nhiệt độ cực thấp. Tuyệt đối không dùng model van tiêu chuẩn cho ứng dụng cryogenic nếu chưa có xác nhận từ kỹ sư hãng.

Kết Luận: Meca Inox Ball Valve – Chọn Đúng Model Quan Trọng Hơn Chọn Đúng Thương Hiệu

Thương hiệu Meca-Inox không chỉ cung cấp một mẫu van bi đơn lẻ mà mang đến dải sản phẩm đa dạng với nhiều dòng model, kiểu lỗ van, kiểu kết nối, vật liệu ghế van và dải nhiệt độ khác nhau. Do đó, việc nắm rõ quy trình lựa chọn dựa trên thông số thực tế là chìa khóa then chốt để bảo vệ sự vận hành ổn định của toàn hệ thống.
