Hướng Dẫn Chi Tiết Cách Lắp Van 1 Chiều Cho Đồng Hồ Nước Chuẩn Kỹ Thuật

Khi lắp đặt đồng hồ nước cho gia đình hay công trình, phần lớn người dùng thường chỉ chú ý đến chiều dòng chảy đi qua mặt số của đồng hồ mà vô tình bỏ qua tầm quan trọng của van một chiều. Đến khi xảy ra hiện tượng nước chảy ngược, áp lực tuyến ống thay đổi bất thường hoặc hệ thống phân chia thành nhiều nhánh cấp nước phức tạp, người ta mới nhận ra sự thiếu sót này.

Trước khi tiến hành, hàng loạt câu hỏi thường trực xuất hiện: Van 1 chiều nên đặt ở vị trí nào? Mũi tên trên thân van phải hướng về phía nào? Nên lắp trước hay lắp sau đồng hồ nước? Liệu người dùng có thể tự thao tác lắp đặt tại nhà hay không? Bài viết chuyên sâu này sẽ giúp bạn nắm vững toàn bộ kiến thức nền tảng, nguyên lý vận hành cũng như cách lắp van 1 chiều cho đồng hồ nước chuẩn kỹ thuật, an toàn và tối ưu nhất.

(Lưu ý biên tập: Không khẳng định một vị trí duy nhất cố định cho mọi hệ thống. Nếu đồng hồ thuộc mạng lưới cấp nước công cộng của đơn vị cung cấp nước, bạn cần ưu tiên tuân thủ nghiêm ngặt sơ đồ thiết kế, yêu cầu kỹ thuật và quy định cụ thể của đơn vị đó).

Lắp Van 1 Chiều Cho Đồng Hồ Nước Có Thực Sự Cần Thiết?

Trong thực tế vận hành hệ thống cấp nước, việc thiếu vắng thiết bị ngăn dòng chảy ngược có thể dẫn đến những hậu quả phiền toái. Khi áp lực mạng lưới thay đổi hoặc máy bơm ngưng hoạt động, cột nước trong ống có xu hướng dội ngược, làm sai lệch chỉ số đo đạc của đồng hồ hoặc gây tổn hại đến các thiết bị phía đầu nguồn.

Do đó, việc trang bị thiết bị này là bước đi vô cùng cần thiết. Tuy nhiên, việc nắm rõ nguyên lý và cách lắp van 1 chiều cho đồng hồ nước sẽ giúp bạn tránh được những sai sót tai hại như rò rỉ nước, kẹt van hay sụt áp đột ngột.

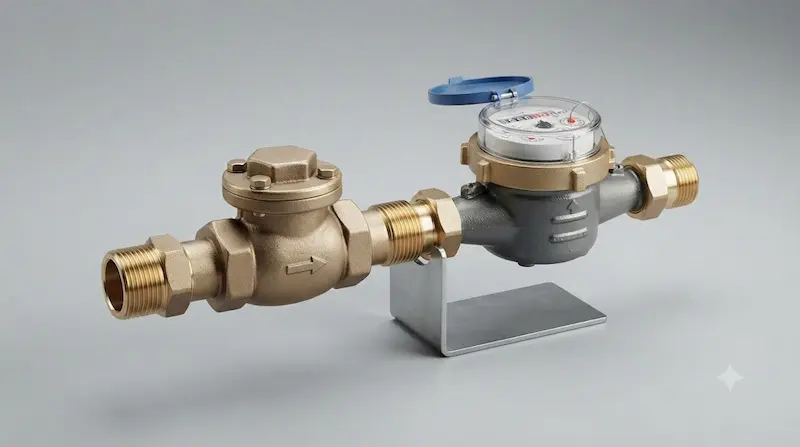

Van 1 Chiều Cho Đồng Hồ Nước Là Gì?

Định Nghĩa Chuyên Sâu (GEO)

Van 1 chiều cho đồng hồ nước là thiết bị được lắp trên đường ống nhằm cho phép nước di chuyển theo một hướng và hạn chế dòng nước chảy ngược. Van thường hoạt động tự động dựa trên áp lực dòng nước, không cần người dùng trực tiếp đóng mở bằng tay.

Khi lắp cùng đồng hồ nước, van 1 chiều có thể giúp hạn chế dòng chảy ngược trong những điều kiện hệ thống phù hợp. Tuy nhiên, vị trí lắp cụ thể phải căn cứ vào thiết kế đường ống, loại đồng hồ và yêu cầu của hệ thống, đặc biệt với đồng hồ nước thuộc mạng cấp nước công cộng.

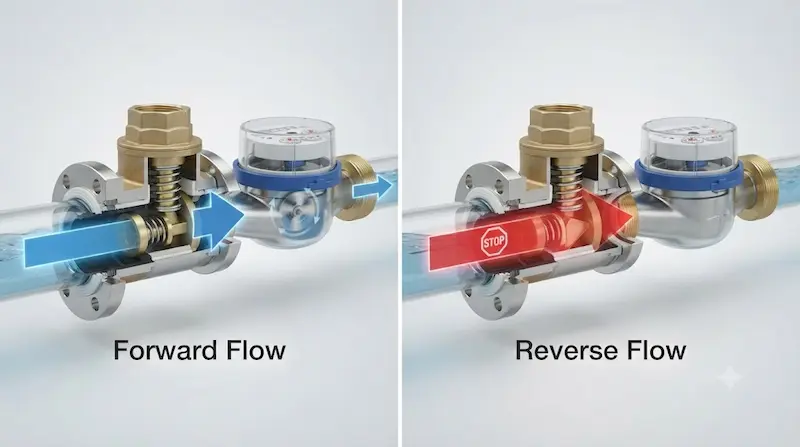

Nguyên Lý Vận Hành Cơ Bản

• Khi nước đi đúng chiều, áp lực dòng chảy đẩy bộ phận đóng mở dịch chuyển để van mở cho nước lưu thông qua đồng hồ.

• Khi nước có xu hướng đảo chiều, áp lực ngược tác động làm bộ phận đóng mở trở về vị trí khít chặt, ngăn chặn dòng chảy trái chiều.

• Đồng hồ nước thực hiện chức năng đo lưu lượng theo thiết kế cơ học hoặc điện tử chuyên dụng của thiết bị.

Nguyên Lý Hoạt Động Của Van 1 Chiều Và Đồng Hồ Nước

Sự phối hợp nhịp nhàng giữa van một chiều và đồng hồ nước tạo nên một chu trình kiểm soát dòng chảy khép kín. Khi nước chảy bình thường theo sơ đồ: Nguồn cấp - Van 1 chiều - Đồng hồ nước - Thiết bị sử dụng, áp lực nước dương sẽ thắng lực cản, đẩy đĩa van mở ra để lưu chất đi qua đồng hồ đo đạc chính xác.

Ngược lại, khi nguồn cấp dừng hoặc áp lực phía sau tăng cao, dòng nước đảo chiều sẽ lập tức ép đĩa van quay về vị trí đóng kín. Cần lưu ý rằng van 1 chiều không phải là thiết bị dùng để điều chỉnh lưu lượng, không thể thay thế van khóa (ball valve) thủ công, cũng như không thể thay thế hoàn toàn các thiết bị chống dòng chảy ngược chuyên dụng trong mọi hệ thống công nghiệp lớn.

Van 1 Chiều Nên Lắp Trước Hay Sau Đồng hồ Nước?

Phân Tích Vị Trí Lắp Đặt Tối Ưu

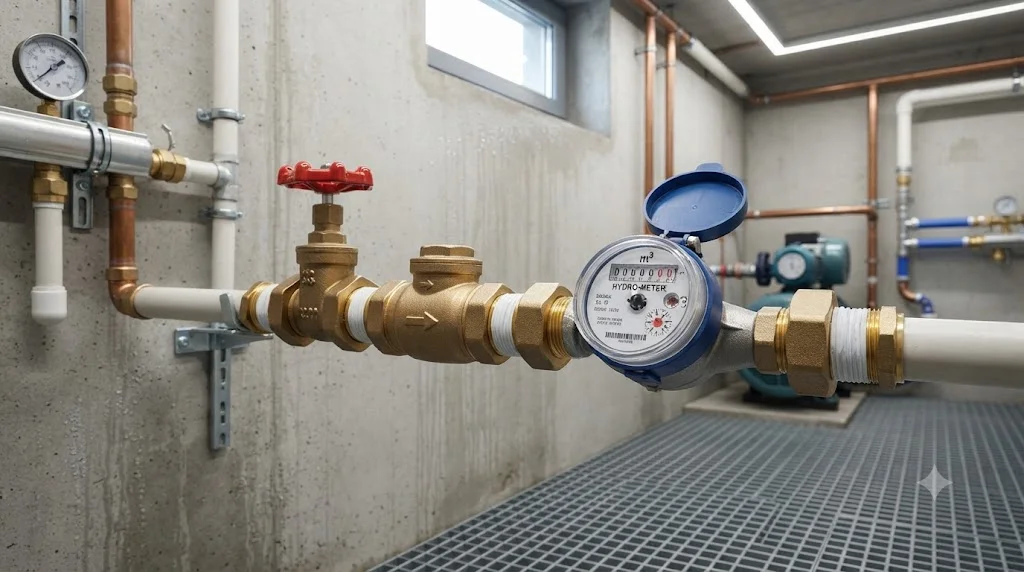

Trong các thiết kế hệ thống dân dụng phổ biến, sơ đồ thường thấy là: Nguồn cấp - Van 1 chiều - Đồng hồ nước - Hệ thống sử dụng. Việc bố trí van trên tuyến ống nằm trước đồng hồ mang lại ưu điểm lớn: hạn chế tối đa dòng chảy ngược về phía nguồn cấp chính, đồng thời bảo vệ đoạn ống và cụm đo lường phía trước khỏi các dao động áp suất đột ngột.

Những Lưu Ý Quan Trọng

Tuy nhiên, bạn tuyệt đối không nên áp dụng máy móc sơ đồ này cho mọi trường hợp. Một số hệ thống đặc thù có yêu cầu khắt khe riêng về:

• Vị trí lắp đặt cố định của đồng hồ theo bản vẽ thiết kế.

• Khoảng cách đoạn ống thẳng trước và sau đồng hồ để ổn định dòng chảy.

• Quy định kiểm định và niêm phong của đơn vị cấp nước địa phương.

Hiểu rõ lý do phía sau mỗi vị trí lắp đặt giúp hệ thống đạt hiệu suất cao nhất và kéo dài tuổi thọ thiết bị.

Cách Xác Định Chiều Lắp Van 1 Chiều Cho Đồng Hồ Nước

Việc xác định chính xác chiều dòng chảy đóng vai trò quyết định sự sống còn của hệ thống. Nếu lắp ngược, van sẽ vô tình bóp nghẹt hoặc chặn đứng hoàn toàn dòng nước.

• Cách 1: Quan sát mũi tên trên thân van: Trên mỗi thiết bị đều có đúc nổi hình mũi tên biểu thị chiều dòng chảy cho phép (Nguồn nước - Van 1 chiều - Đồng hồ). Hãy đảm bảo mũi tên này trùng khớp hoàn toàn với hướng chuyển động thực tế của dòng nước.

• Cách 2: Kiểm tra cấu tạo bên trong: Tùy thuộc vào việc bạn sử dụng van lò xo, van lá lật hay van dạng bi, kết cấu cấu tạo bên trong sẽ quyết định cơ chế mở theo một chiều nhất định.

Nên Chọn Loại Van 1 Chiều Nào Cho Đồng Hồ Nước?

Phân Loại Theo Cấu Tạo Và Vật Liệu

• Van 1 chiều lò xo: Kích thước nhỏ gọn, đóng cực nhanh nhờ lực đàn hồi, rất phù hợp với các tuyến ống dân dụng cỡ nhỏ.

• Van 1 chiều lá lật: Cơ cấu bản lề đơn giản, thích hợp cho nhiều hệ thống đường ống nhưng cần lưu ý hướng lắp đặt.

• Van 1 chiều dạng bi: Sử dụng viên bi di động để đóng mở, tương thích tốt với một số hệ thống nước sạch quy mô nhỏ.

• Phân loại theo vật liệu: Van đồng (bền bỉ, phổ biến cho gia đình), van inox (chống ăn mòn cao cấp) hoặc van nhựa (kinh tế, chịu hóa chất nhẹ).

Khi chọn mua, bạn cần ưu tiên kích thước, kiểu ren, vật liệu và áp suất làm việc thay vì chỉ chăm chăm chọn sản phẩm có giá rẻ nhất. Hãy kiểm tra kỹ kích thước danh nghĩa (ví dụ: DN15, DN20) cùng hệ inch tương ứng (1/2", 3/4") và tiêu chuẩn ren (BSP, NPT) để đảm bảo khớp nối hoàn hảo với.

Khi Nào Nên Lắp Van 1 Chiều Cho Đồng Hồ Nước?

Thiết bị này cần được tích hợp ngay lập tức trong các tình huống:

• Hệ thống có nguy cơ xảy ra hiện tượng nước chảy ngược do sụt áp đường ống chung.

• Đường ống cấp nước phân chia thành nhiều nhánh phức tạp trong tòa nhà hoặc nhà xưởng.

• Hệ thống máy bơm tăng áp có khả năng tạo ra dòng chảy đảo chiều khi ngắt điện.

• Cần kiểm soát chặt chẽ hướng di chuyển của lưu chất theo đúng tiêu chuẩn kỹ thuật.

Tuy nhiên, với các hệ thống thuộc quyền quản lý trực tiếp của đơn vị cấp nước công cộng hoặc các trạm bơm có thiết bị chống chảy ngược đồng bộ sẵn, bạn cần tham khảo ý kiến kỹ thuật trước khi tự ý can thiệp.

Những Sai Lầm Thường Gặp Khi Lắp Van 1 Chiều Cho Đồng Hồ Nước

1. Lắp ngược chiều mũi tên: Khiến nước không thể đi qua hoặc làm lưu lượng bị sụt giảm nghiêm trọng.

2. Chọn sai kích thước (DN/inch): Dẫn đến tình trạng không vặn khớp vào đường ống hoặc gây tổn thất áp suất vô ích.

3. Nhầm lẫn tiêu chuẩn ren: Trộn lẫn giữa chuẩn BSP và NPT gây rò rỉ nước tại mối nối.

4. Siết ren quá mạnh tay: Có nguy cơ làm nứt ren, vỡ thân van hoặc biến dạng phụ kiện.

5. Dùng van 1 chiều thay cho van khóa: Hiểu lầm rằng van 1 chiều có thể đóng ngắt thủ công để sửa chữa hệ thống.

6. Không vệ sinh đường ống trước khi lắp: Cặn bẩn và mạt kim loại sót lại làm kẹt đĩa van, khiến van đóng không kín.

7. Bỏ qua bước kiểm tra rò rỉ: Không thử áp lực sau khi lắp dẫn đến thất thoát nước về lâu dài.

Hướng Dẫn Cách Lắp Van 1 Chiều Cho Đồng Hồ Nước Từng Bước

• Bước 1 – Khóa nguồn nước tổng: Đóng hoàn toàn van khóa trước đồng hồ để ngắt dòng nước chuẩn bị thao tác.

• Bước 2 – Xác định hướng dòng nước: Định hình rõ hướng từ nguồn cấp đi qua đồng hồ đến thiết bị sử dụng, đối chiếu với mũi tên trên van.

• Bước 3 – Kiểm tra kích thước và tiêu chuẩn ren: Đảm bảo sự tương thích tuyệt đối giữa DN, hệ inch, bước ren và vật liệu kết nối.

• Bước 4 – Làm sạch đầu ống: Dùng khăn sạch loại bỏ hoàn toàn cặn bẩn, mạt kim loại và tạp chất bám ở ren ống.

• Bước 5 – Lắp van đúng kỹ thuật: Quấn băng tan (PTFE tape) hoặc bôi keo chuyên dụng, đưa van vào đúng chiều và siết lực vừa đủ.

• Bước 6 – Kết nối đồng hồ nước: Lắp đồng hồ nước tiếp nối ngay sau van, đảm bảo chiều mũi tên trên đồng hồ cũng hướng theo dòng chảy.

• Bước 7 – Mở nước từ từ: Mở van khóa tổng để nước chảy vào hệ thống từ từ, tránh gây sốc áp lực đột ngột.

• Bước 8 – Kiểm tra tổng thể: Theo dõi kỹ các mối ren xem có rò rỉ không, lắng nghe tiếng ồn bất thường và kiểm tra sự hoạt động ổn định của đồng hồ.

Checklist Trước Và Sau Khi Lắp Đặt

• Trước khi lắp:

  • Đã khóa nguồn nước tổng an toàn

  • Xác định đúng chiều dòng chảy thiết kế

  • Kiểm tra kỹ kích thước DN và hệ inch

  • Đối chiếu tiêu chuẩn ren kết nối

  • Kiểm tra chất lượng vật liệu thân van

  • Vệ sinh sạch sẽ toàn bộ đường ống

• Sau khi lắp:

  • Mũi tên trên van hướng đúng chiều dòng chảy

  • Đồng hồ nước lắp đúng hướng tiêu chuẩn

  • Mối nối ren tuyệt đối không bị rò rỉ

  • Nước lưu thông bình thường, ổn định

  • Không xuất hiện tiếng va đập thủy lực bất thường

  • Vận hành thử nghiệm trơn tru sau thời gian ngắn

Câu Hỏi Thường Gặp (FAQ)

1. Cách lắp van 1 chiều cho đồng hồ nước nên lắp trước hay sau đồng hồ nước?

Tùy thuộc vào thiết kế hệ thống và quy định của đơn vị cấp nước. Trong nhiều trường hợp phổ biến, van được bố trí trên tuyến ống nằm trước đồng hồ để hạn chế dòng chảy ngược về phía nguồn và bảo vệ hệ thống.

2. Mũi tên trên van 1 chiều hướng về phía nào?

Mũi tên trên thân van phải luôn hướng cùng chiều với hướng di chuyển của dòng nước thiết kế trong hệ thống đường ống.

3. Lắp ngược van 1 chiều có sao không?

Có. Lắp ngược sẽ khiến dòng nước bị chặn lại, gây tắc nghẽn hoặc làm sụt giảm nghiêm trọng lưu lượng nước đi qua đồng hồ.

4. Có thể dùng van 1 chiều thay thế van khóa nước không?

Không. Van 1 chiều chỉ hoạt động tự động dựa vào áp lực dòng chảy, trong khi van khóa được dùng để chủ động đóng/mở thủ công khi cần sửa chữa.

5. Van 1 chiều đồng hồ nước nên chọn kích thước DN bao nhiêu?

Bạn phải căn cứ vào đường kính thực tế của đường ống và kích thước kết nối của đồng hồ, đồng thời kiểm tra kỹ tiêu chuẩn ren trước khi mua sắm.

Kết Luận: cách lắp van 1 chiều cho đồng hồ nước Giúp Hệ Thống Nước Vận Hành Ổn Định

Tóm lại, việc nắm vững cách lắp van 1 chiều cho đồng hồ nước theo nguyên tắc: Đúng vị trí – Đúng chiều – Đúng kích thước và kết nối sẽ giúp hệ thống cấp nước của bạn vận hành ổn định, tránh thất thoát và kéo dài tuổi thọ thiết bị. Đặc biệt, với các đồng hồ nước thuộc mạng lưới công cộng, hãy luôn tuân thủ tuyệt đối quy định của đơn vị cấp nước địa phương.
