Hướng Dẫn Chọn Mua Và Sử Dụng Van Khóa 1 Chiều Chuẩn Kỹ Thuật Cho Hệ Thống Đường Ống

Trong bất kỳ hệ thống cơ điện hay đường ống công nghiệp nào, việc kiểm soát hướng di chuyển của dòng chảy luôn đóng vai trò cốt lõi. Khi máy bơm đột ngột ngừng hoạt động, một lượng lớn nước hoặc lưu chất tích lũy trong đường ống có xu hướng dội ngược về phía máy bơm. Dòng chảy ngược này không chỉ gây ra hiện tượng búa nước nguy hiểm, làm suy giảm tuổi thọ của cánh bơm mà còn làm mất áp suất toàn bộ hệ thống.

Đó chính là lý do vì sao van khóa 1 chiều trở thành thiết bị bảo vệ không thể thiếu. Mặc dù nhiều người thường quen gọi với cái tên dân dã là van 1 chiều, tên kỹ thuật tiêu chuẩn của thiết bị này là van một chiều (check valve). Để lựa chọn được sản phẩm phù hợp nhất với nhu cầu thực tế, việc nắm vững định nghĩa, nguyên lý hoạt động, cấu tạo cũng như các tiêu chí kỹ thuật chọn mua là điều vô cùng quan trọng.

Vì Sao Hệ Thống Đường Ống Cần Van Khóa 1 Chiều?

Trong thực tế vận hành, việc các sự cố kỹ thuật xảy ra do thiếu thiết bị bảo vệ đầu nguồn là bài học đắt giá cho nhiều nhà đầu tư. Khi dòng lưu chất không được kiểm soát hướng đi, mọi thiết bị nhạy cảm như máy bơm, van điều khiển hay đồng hồ đo đều có nguy cơ bị phá hỏng bởi áp lực ngược.

Việc trang bị van 1 chiều giúp hệ thống tự động hóa hoàn toàn thao tác ngăn chặn dòng chảy trái chiều mà không cần sự can thiệp thủ công của con người. Tuy nhiên, nếu người dùng chọn nhầm chủng loại, sai vật liệu hoặc không đúng thông số áp suất, hệ thống vẫn sẽ đối mặt với tình trạng rò rỉ, sụt áp và tốn kém chi phí sửa chữa. Bài viết này sẽ phân tích chi tiết toàn diện từ kiến thức nền tảng đến quy trình lắp đặt chuẩn kỹ thuật dành cho bạn.

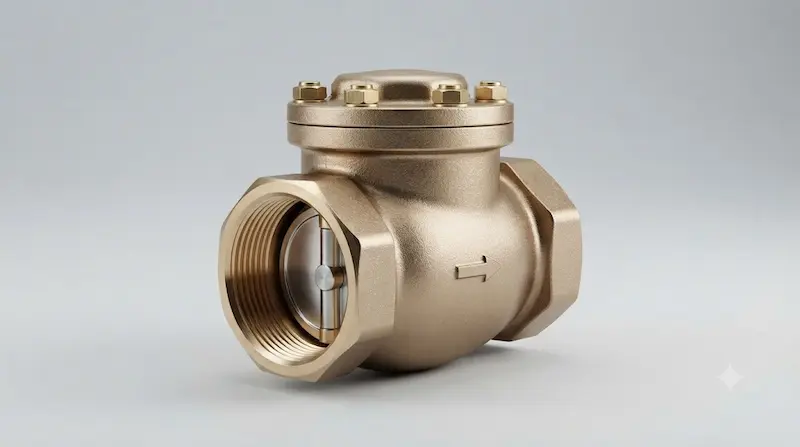

Van 1 Chiều Là Gì?

Van khóa 1 chiều thường được dùng để chỉ van một chiều (check valve ), là thiết bị cho phép môi chất đi qua theo một hướng nhất định và tự động hạn chế hoặc ngăn chặn triệt để dòng chảy theo hướng ngược lại. Khác biệt lớn nhất so với các dòng van bi hay van cổng thông thường là thiết bị này không yêu cầu người vận hành phải thao tác đóng mở bằng tay; cơ cấu bên trong van phản ứng hoàn toàn tự động dựa trên hướng và áp lực của dòng chảy.

Các thuật ngữ kỹ thuật tương đương cần nắm:

• Van 1 chiều / Van một chiều

• Check valve / Non-return valve / NRV

Lưu ý: Cụm từ "khóa 1 chiều" là cách gọi theo nhu cầu sử dụng thực tế của thợ kỹ thuật; khi tìm kiếm mua hàng, việc kết hợp thêm từ khóa chuyên ngành như van một chiều hoặc check valve sẽ giúp bạn tiếp cận đúng nhóm sản phẩm mong muốn.

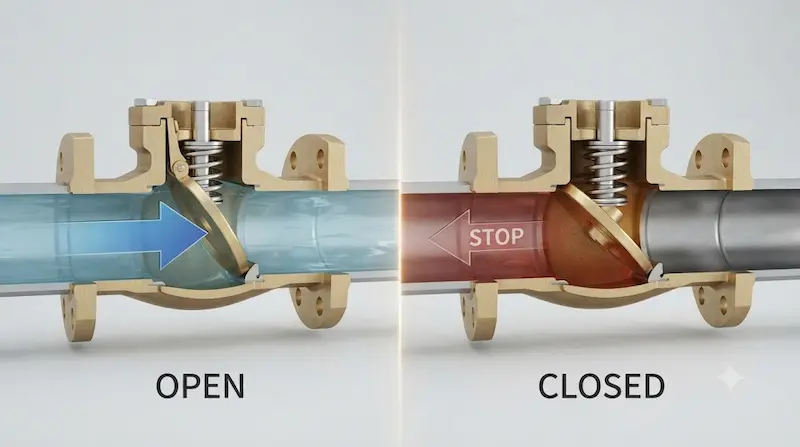

Nguyên Lý Hoạt Động Của Van 1 Chiều

Cơ chế vận hành của dòng van này diễn ra tự động dựa trên sự chênh lệch áp suất lưu chất trong đường ống:

• Dòng thuận: Môi chất đi vào van theo đúng chiều thiết kế, tạo áp lực tác động lên đĩa/lõi van, đẩy bộ phận đóng mở dịch chuyển để lưu chất đi qua.

• Dòng ngược: Khi dòng chảy đảo chiều hoặc dừng lại, áp lực ngược kết hợp với lực lò xo hoặc trọng lượng đẩy đĩa van quay trở lại tì chặt vào bề mặt làm kín (seat), tạo trạng thái khóa chặt ngăn dòng ngược.

Các yếu tố vật lý quyết định độ nhạy của van bao gồm áp suất mở, lực căng của lò xo, trọng lượng của đĩa van và độ kín khít của vòng làm kín (seat).

Cấu Tạo Van 1 Chiều Gồm Những Bộ Phận Nào?

Cấu trúc chi tiết của một thiết bị tiêu chuẩn được hệ thống hóa qua bảng sau:

Nhấn mạnh: Không phải mọi loại van một chiều đều có cấu tạo giống nhau. Ví dụ, dòng spring check valve (lò xo) sẽ có cơ chế phản hồi khác biệt hoàn toàn so với swing check valve (lá lật).

Van Khóa 1 Chiều Có Những Loại Nào?

1. Van một chiều lò xo: Sử dụng lực đàn hồi của lò xo để hỗ trợ đóng nhanh, kích thước gọn gàng, phù hợp lắp đặt linh hoạt ở nhiều góc độ đường ống.

2. Van một chiều lá lật: Thiết kế đĩa van xoay quanh một trục bản lề, chuyên dùng cho các hệ thống đường ống kích thước lớn, lưu lượng cao.

3. Van một chiều dạng nâng: Đĩa van chuyển động lên xuống theo phương thẳng đứng, đáp ứng tốt các yêu cầu khắt khe trong hệ thống công nghiệp.

4. Van một chiều cánh bướm: Cấu tạo hai cánh mở đối xứng, tối ưu không gian và trọng lượng cho các đường ống cỡ lớn.

5. Van một chiều dạng bi: Sử dụng viên bi di động làm bộ phận chặn dòng, thường gặp trong các hệ thống bơm nước dân dụng và công nghiệp nhẹ.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Khóa 1 Chiều

Để mua sắm chính xác, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• Kích thước (Size): Hệ thống đo lường DN (DN15, DN20, DN25...) hoặc hệ inch (1/2", 3/4", 1", 2"...) tương thích hoàn hảo với đường ống.

• Áp suất làm việc (Pressure): Các định mức phổ biến như PN10, PN16, PN25 hoặc Class tương ứng theo tiêu chuẩn kỹ thuật.

• Vật liệu chế tạo: Đồng, gang, gang cầu, thép carbon, inox 304, inox 316 hoặc nhựa chịu lực.

• Kiểu kết nối: Kết nối ren trong/ren ngoài, mặt bích tiêu chuẩn, dạng kẹp (wafer) hoặc đầu nối nhanh clamp.

• Môi chất truyền dẫn: Nước sạch, nước thải, khí nén, dầu, hơi nóng hoặc hóa chất chuyên dụng.

• Nhiệt độ vận hành: Đảm bảo gioăng và vật liệu thân van chịu được nền nhiệt thực tế của hệ thống.

Van 1 Chiều Khác Gì Van Khóa Thông Thường?

Việc nhầm lẫn giữa các dòng van điều khiển đóng ngắt bằng tay với van một chiều là lỗi rất phổ biến ở người mua không chuyên.

Vì sao không thể dùng van bi thay thế van một chiều? Mặc dù van bi có thể khóa kín đường ống khi cần thiết, chúng hoàn toàn không có khả năng tự động phản ứng để chống dòng chảy ngược theo thời gian thực khi máy bơm ngắt điện.

Nên Chọn Van Khóa 1 Chiều Ren Hay Mặt Bích?

• Van kết nối ren: Phù hợp tuyệt vời cho các đường ống kích thước nhỏ (thường từ DN50 trở xuống), hệ thống cấp nước dân dụng, thiết bị phụ trợ không gian chật hẹp nhờ tính cơ động và dễ tháo lắp.

• Van kết nối mặt bích: Lựa chọn bắt buộc cho các hệ thống đường ống quy mô lớn, nhà máy công nghiệp, trạm bơm PCCC đòi hỏi độ chắc chắn cao, chịu áp lực lớn và thuận tiện cho việc bảo trì định kỳ.

Việc chọn sai kiểu kết nối sẽ dẫn đến tình trạng không thể lắp ráp đồng bộ vào hệ thống hoặc gây rò rỉ áp suất nghiêm trọng tại mối nối.

Van Một Chiều Đồng, Gang Và Inox Nên Chọn Loại Nào?

• Van đồng: Là lựa chọn kinh tế cho các hệ thống nước sạch dân dụng, quy mô nhỏ, có chi phí dễ tiếp cận và độ bền cơ học ổn định.

• Van gang / gang cầu: Chuyên dụng cho các mạng lưới nước công nghiệp, hệ thống PCCC, trạm bơm đô thị với ưu thế kích thước lớn và cấu hình mặt bích vững chắc.

• Van inox (SS304 / SS316): Sở hữu khả năng chống ăn mòn tuyệt vời, lý tưởng cho các môi trường hóa chất, nước thải ăn mòn hoặc hệ thống vi sinh đòi hỏi tiêu chuẩn khắt khe.

Lời khuyên: Không nên mặc định vật liệu inox luôn là lựa chọn tối ưu cho mọi trường hợp. Bài toán kinh tế và tính tương thích với môi chất, nhiệt độ, áp suất mới là tiêu chí quyết định.

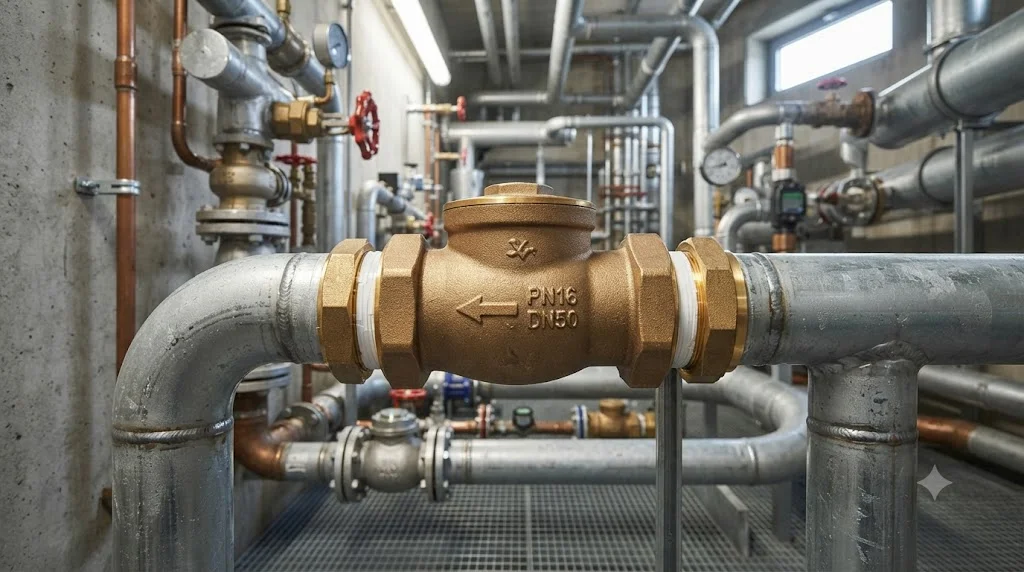

Van 1 Chiều Được Sử Dụng Ở Đâu?

Thiết bị này hiện diện rộng rãi trong hầu hết các lĩnh vực hạ tầng và sản xuất:

• Mạng lưới cấp thoát nước đô thị và tòa nhà cao tầng.

• Hệ thống máy bơm nước sinh hoạt và công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC) chuyên dụng.

• Hệ thống điều hòa không khí trung tâm (HVAC) và trạm bơm cấp nước.

• Các đường ống dẫn khí nén, hệ thống dầu công nghiệp và xử lý hóa chất cơ bản.

Khi Nào Cần Sử Dụng Van Khóa 1 Chiều?

Bạn bắt buộc phải tích hợp thiết bị này trong các trường hợp:

• Hệ thống có nguy cơ xảy ra hiện tượng dòng chảy đảo chiều đột ngột.

• Cần bảo vệ an toàn tuyệt đối cho thiết bị máy bơm và cụm van điều khiển phía trước.

• Có nhiều nhánh bơm cùng đấu nối vào một đường ống xả chung nhằm tránh hiện tượng hồi lưu nước giữa các máy.

• Cần duy trì áp suất ổn định trong đường ống kín.

Tuy nhiên, với các môi chất có độ nhớt quá cao, lưu lượng dòng chảy quá thấp hoặc hệ thống cực kỳ nhạy cảm với tổn thất áp suất, cần đặc biệt lưu ý khi chọn chủng loại check valve để tránh làm giảm hiệu suất toàn tuyến.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van 1 Chiều

1. Lắp ngược chiều dòng chảy: Đây là lỗi sơ đẳng phổ biến nhất khiến hệ thống bị bít tắc hoàn toàn ngay khi vận hành.

2. Chọn sai kích thước danh nghĩa (DN): Kích thước van không khớp với đường kính thực tế của ống dẫn.

3. Bỏ qua kiểm tra áp suất làm việc: Sử dụng van có định mức áp thấp hơn áp lực đỉnh của hệ thống gây nứt vỡ.

4. Chọn sai vật liệu chế tạo: Dùng van đồng hoặc gang cho các dung dịch hóa chất có tính ăn mòn mạnh.

5. Không tính toán tổn thất áp suất: Một số dòng van có cấu tạo tạo ra trở lực dòng chảy lớn, ảnh hưởng đến lưu lượng tổng.

6. Lầm tưởng van có độ kín tuyệt đối: Khả năng làm kín phụ thuộc vào thiết kế mặt ngồi (seat) và chênh lệch áp suất thực tế.

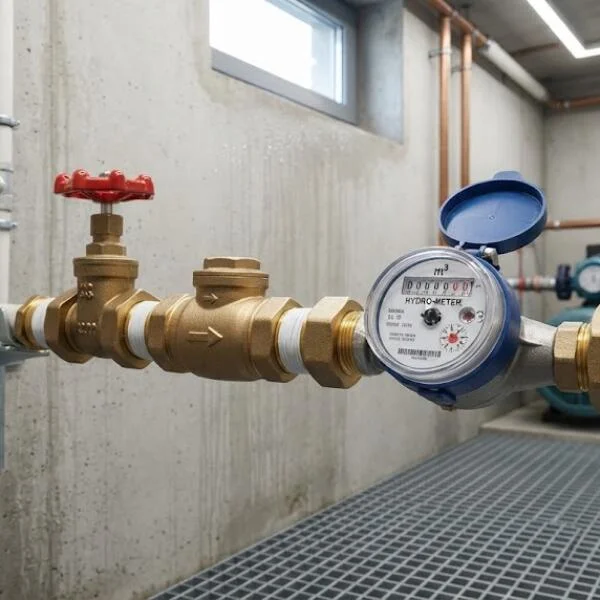

Cách Lắp Van Khóa 1 Chiều Đúng Kỹ Thuật

• Bước 1 – Xác định chiều dòng chảy: Quan sát kỹ ký hiệu mũi tên đúc nổi trên thân van.

• Bước 2 – Vệ sinh đường ống: Làm sạch hoàn toàn mạt hàn, rác thải hoặc dị vật bên trong đoạn ống chuẩn bị lắp.

• Bước 3 – Kiểm tra kết nối: Đối chiếu chuẩn ren hoặc tiêu chuẩn mặt bích của van với đường ống.

• Bước 4 – Lắp đặt đúng hướng: Đảm bảo mũi tên trên thân van trùng khớp hoàn toàn với chiều chuyển động của lưu chất.

• Bước 5 – Siết kết nối: Lắp gioăng làm kín đúng vị trí, siết lực vừa đủ để không làm hỏng ren hoặc biến dạng thân van.

• Bước 6 – Chạy thử hệ thống: Cho lưu chất đi qua từ từ với lưu lượng nhỏ.

• Bước 7 – Kiểm tra vận hành: Theo dõi kỹ hiện tượng rò rỉ, tiếng ồn, độ rung lắc và khả năng ngăn dòng ngược của van.

Checklist Chọn Van 1 Chiều Đạt Chuẩn

• Xác định chính xác môi chất sử dụng (nước, khí, dầu, hóa chất...)

• Đo đạc và chọn đúng kích thước DN / đường kính ống

• Kiểm tra áp suất làm việc tối đa của hệ thống (PN10, PN16, PN25...)

• Kiểm tra dải nhiệt độ vận hành thực tế

• Lựa chọn vật liệu thân van phù hợp (Đồng, gang, inox...)

• Chọn đúng chủng loại check valve (lò xo, lá lật, cánh bướm...)

• Xác định kiểu kết nối cơ khí (ren trong/ngoài hay mặt bích)

• Kiểm tra tiêu chuẩn ren hoặc tiêu chuẩn mặt bích kết nối

• Xác định rõ hướng dòng chảy thực tế tại vị trí lắp đặt

• Đánh giá mức độ tổn thất áp suất qua van

• Tham khảo kỹ catalogue nhà sản xuất

• Lựa chọn nhà cung cấp uy tín có chính sách bảo hành rõ ràng

Câu Hỏi Thường Gặp (FAQ)

1. Van khóa 1 chiều có phải là van một chiều không?

Đúng vậy. Trong thuật ngữ giao dịch và sử dụng phổ biến tại các công trình, van 1 chiều chính là cách gọi dân gian của van một chiều (check valve), có chức năng cho phép dòng chảy một chiều và ngăn dòng chảy ngược.

2. Van một chiều cần được lắp theo hướng nào?

Van bắt buộc phải được lắp đặt theo đúng chiều mũi tên chỉ hướng dòng chảy được đúc trực tiếp trên thân van. Tuyệt đối không lắp ngược hướng vì sẽ làm cản trở hoàn toàn dòng chảy.

3. Van 1 chiều có cần thao tác đóng mở bằng tay không?

Không. Thiết bị này hoạt động hoàn toàn tự động dựa trên áp lực và sự thay đổi hướng di chuyển của dòng lưu chất bên trong đường ống mà không cần người vận hành can thiệp.

4. Van một chiều có những chủng loại phổ biến nào?

Các dòng sản phẩm thông dụng trên thị trường hiện nay bao gồm van một chiều lò xo, van lá lật, van dạng nâng, van cánh bướm và van dạng bi.

5. Tiêu chí quan trọng nhất khi chọn mua van 1 chiều là gì?

Bạn cần xem xét đồng thời kích thước đường ống, áp suất làm việc, nhiệt độ môi chất, vật liệu cấu thành, kiểu kết nối và chủng loại van sao cho tương thích tối ưu với hệ thống.

Kết Luận: Chọn Đúng Van 1 Chiều Giúp Hệ Thống Vận Hành Ổn Định

Tóm lại, van khóa 1 chiều (hay van 1 chiều / check valve) là giải pháp kỹ thuật sống còn nhằm bảo vệ hệ thống đường ống và máy bơm khỏi các sự cố do dòng chảy ngược gây ra. Việc nắm vững cấu trúc, phân loại, các tiêu chí chọn lựa từ kích thước DN, áp suất PN, vật liệu đến tiêu chuẩn kết nối sẽ giúp hệ thống của bạn vận hành bền bỉ, an toàn và hiệu quả tối đa.
