Van Cổng Nối Ren: Giải Pháp Đóng Mở Tối Ưu Cho Hệ Thống Đường Ống Nhỏ

Trong các hệ thống cấp nước dân dụng, khu công nghiệp hay nhà xưởng, việc lựa chọn thiết bị khóa dòng chảy đóng vai trò cực kỳ quan trọng đối với độ bền toàn tuyến ống. Khi hệ thống cấp nước có đường ống nhỏ cần một thiết bị đóng mở linh hoạt, người dùng thường ưu tiên sử dụng van cổng nối ren để có thể kết nối nhanh chóng bằng ren thay vì tốn kém thời gian hàn hoặc sử dụng mặt bích phức tạp.

Tuy nhiên, không phải cứ đường ống có ren là có thể tùy tiện chọn bất kỳ dòng sản phẩm nào có sẵn trên thị trường. Việc mua sai kích thước, nhầm lẫn tiêu chuẩn ren hoặc chọn sai vật liệu chế tạo có thể dẫn đến hậu quả nghiêm trọng như rò rỉ áp suất, khó khăn khi vận hành, thậm chí làm giảm nghiêm trọng tuổi thọ của thiết bị. Bài viết chuyên sâu này sẽ giúp bạn giải mã chi tiết từ cấu trúc, nguyên lý, các dòng sản phẩm cho đến quy trình lắp đặt chuẩn kỹ thuật.

Vì Sao Đường Óng Nhỏ Thường Sử Dụng Van Cổng Nối Ren?

Trong thực tế thi công cơ điện, các đường ống có quy mô nhỏ thường bị giới hạn về không gian thao tác, đòi hỏi các phụ kiện kết nối phải gọn nhẹ, linh hoạt nhưng vẫn đảm bảo độ kín khít cao. Gate valve nối ren xuất hiện như một lời giải hoàn hảo nhờ vào thiết kế đầu ren tiện lợi, giúp thợ kỹ thuật dễ dàng vặn siết trực tiếp vào ống mà không cần đến hệ thống bu-lông, đai ốc cồng kềnh như van mặt bích.

Dù vậy, cảm xúc hân hoan khi thi công nhanh chóng có thể biến thành sự thất vọng lớn nếu bạn chọn nhầm sản phẩm kém chất lượng hoặc sai tiêu chuẩn kỹ thuật. Việc nắm vững cấu tạo, nguyên lý vận hành và các thông số cốt lõi chính là chiếc khiên bảo vệ hệ thống của bạn khỏi những sự cố rò rỉ tốn kém.

Van Cổng Nối Ren Là Gì?

Van cổng nối ren là loại van cổng (gate valve) sử dụng kết nối ren để lắp trực tiếp với đường ống hoặc phụ kiện có ren tương thích. Van sử dụng một đĩa van dạng cổng để đóng hoặc mở dòng chảy. Khi mở hoàn toàn, cổng van được nâng lên hoàn toàn khỏi dòng lưu chất, giúp dòng chảy đi qua với trở lực tương đối thấp.

Điểm đặc trưng của Gate valve nối ren nằm ở sự kết hợp giữa cơ cấu đóng mở dạng cổng và kết nối ren. Loại van này thường được sử dụng trên các đường ống có kích thước nhỏ trong hệ thống nước, khí và một số môi chất phù hợp với vật liệu van.

• Giải thích thành phần: "Van cổng" thể hiện dạng đóng/mở bằng cổng trượt; "nối ren" thể hiện cách thức liên kết với hệ thống ống. Cần phân biệt rõ thiết bị này với van bi nối ren hay van cầu nối ren để tránh nhầm lẫn về đặc tính dòng chảy.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Gate valve Nối Ren

Cấu Tạo Cơ Bản

Cấu trúc chi tiết của thiết bị được thể hiện qua bảng sau:

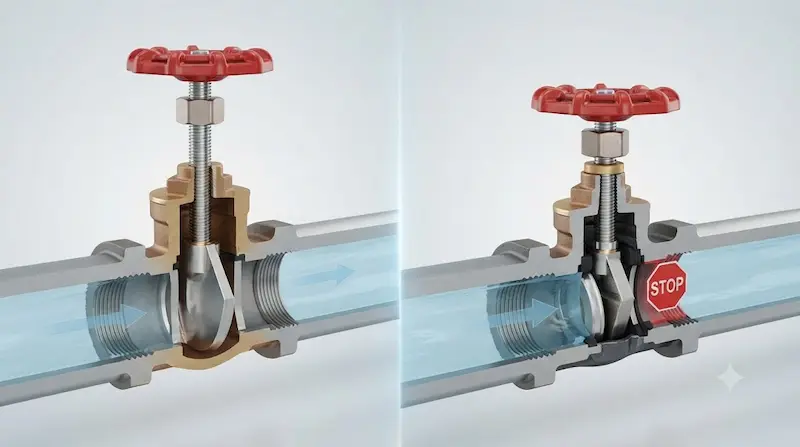

Nguyên Lý Hoạt Động

• Người vận hành xoay tay quay theo chiều kim đồng hồ hoặc ngược lại để làm ty van chuyển động.

• Khi ty van dịch chuyển, cổng van được nâng lên, tạo khoảng trống cho dòng lưu chất đi qua thông suốt.

• Xoay theo chiều ngược lại, cổng van hạ xuống tì sát vào ghế van, ngăn chặn hoàn toàn dòng chảy.

Lưu ý quan trọng: Van cổng chủ yếu được thiết kế dùng cho mục đích đóng/mở hoàn toàn, tuyệt đối không nên sử dụng như một loại van tiết lưu để điều chỉnh lưu lượng dòng chảy liên tục vì sẽ gây xói mòn và kẹt đĩa van.

Các Loại Gate valve Nối Ren Phổ Biến Hiện Nay

Phân loại theo vật liệu cấu thành:

1. Gate valve nối ren bằng đồng: Rất phổ biến trong các hệ thống nước sạch dân dụng nhờ trọng lượng nhẹ, kích thước nhỏ gọn và khả năng chống ăn mòn khá tốt trong môi trường nước tiêu chuẩn.

2. Gate valve nối ren inox (SS304 / SS316): Sở hữu độ bền cơ học cực cao, khả năng chống chịu ăn mòn hóa học tuyệt vời, là lựa chọn hàng đầu cho các môi trường công nghiệp khắt khe.

3. Gate valve nối ren bằng gang: Có độ bền tốt, tuy nhiên cần xem xét kỹ khả năng tương thích môi trường trước khi ứng dụng vào hệ thống thực tế.

Phân loại theo kiểu kết nối ren: Ren trong, ren ngoài, ren hai đầu kết hợp cùng các tiêu chuẩn ren quốc tế như BSP, BSPT hoặc NPT tùy theo từng model sản phẩm cụ thể.

Thông Số Gate valve Nối Ren Cần Quan Tâm Khi Mua

Để đảm bảo khả năng vận hành trơn tru, bạn cần kiểm tra kỹ lưỡng các thông số kỹ thuật sau trước khi đặt mua:

• Kích thước van: Các dải thông dụng gồm DN15, DN20, DN25, DN32, DN40, DN50 tương đương các hệ inch như 1/2", 3/4", 1", 1 1/4", 1 1/2", 2".

• Vật liệu thân van: Đồng, gang, inox 304, inox 316 hoặc thép hợp kim tùy ứng dụng.

• Áp suất làm việc (Pressure Rating): Các mức thông dụng như PN10, PN16 hoặc chuẩn Class kỹ thuật của nhà sản xuất.

• Nhiệt độ làm việc: Phải đối chiếu giới hạn nhiệt độ của gioăng và thân van, đặc biệt khi dùng cho nước nóng hoặc hơi.

• Tiêu chuẩn ren: Xác định chính xác chuẩn BSP, BSPT hay NPT để tránh rò rỉ.

• Môi chất truyền dẫn: Nước sạch, nước công nghiệp, khí nén, dầu mỏ hoặc hóa chất tương thích.

Van Cổng Nối Ren Có Ưu Điểm Và Hạn Chế Gì?

Ưu Điểm Nổi Bật

• Kết nối ren cực kỳ thuận tiện cho các đường ống quy mô nhỏ.

• Không đòi hỏi không gian lớn để lắp đặt hệ thống mặt bích và bu-lông phức tạp.

• Thiết kế cơ cấu đơn giản, dễ dàng thao tác bằng tay quay.

• Khi mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở, tạo tổn thất áp suất thấp hơn nhiều loại van điều tiết khác.

Hạn Chế Cần Lưu Ý

• Không thích hợp cho các đường ống có kích thước lớn.

• Bắt buộc phải chọn đúng tiêu chuẩn ren của hệ thống ống sẵn có.

• Việc tháo lắp bảo trì có thể gặp khó khăn nếu đường ống bị cố định cứng nhắc hai đầu.

• Tuyệt đối không dùng để điều tiết lưu lượng dòng chảy.

So Sánh Gate valve Nối Ren Và Van Bi Nối Ren

Giải thích: Nếu hệ thống của bạn đòi hỏi thao tác đóng mở ngắt dòng cực nhanh, van bi nối ren là lựa chọn ưu việt. Ngược lại, nếu ưu tiên đặc tính dòng chảy thông suốt không bị bóp nghẹt khi mở hoàn toàn, Gate valve nối ren sẽ là phương án tối ưu hơn.

Tại Sao Gate valve Nối Ren Bị Rò Rỉ Hoặc Khó Đóng Mở?

1. Rò rỉ tại vị trí ren: Thường do sai lệch tiêu chuẩn ren giữa van và ống, ren bị trờn, thiếu vật liệu làm kín (băng tan/keo) hoặc lực siết quá lỏng/quá mạnh.

2. Van bị kẹt, khó đóng mở: Do ty van lâu ngày bám cặn bẩn, bị ăn mòn hoặc có dị vật kẹt trong rãnh trượt của cổng van.

3. Van đã đóng nhưng vẫn lọt dòng: Bề mặt ghế van bị xước do cặn bẩn, cổng van chưa được vặn xuống hết hành trình hoặc vật liệu làm kín bị lão hóa.

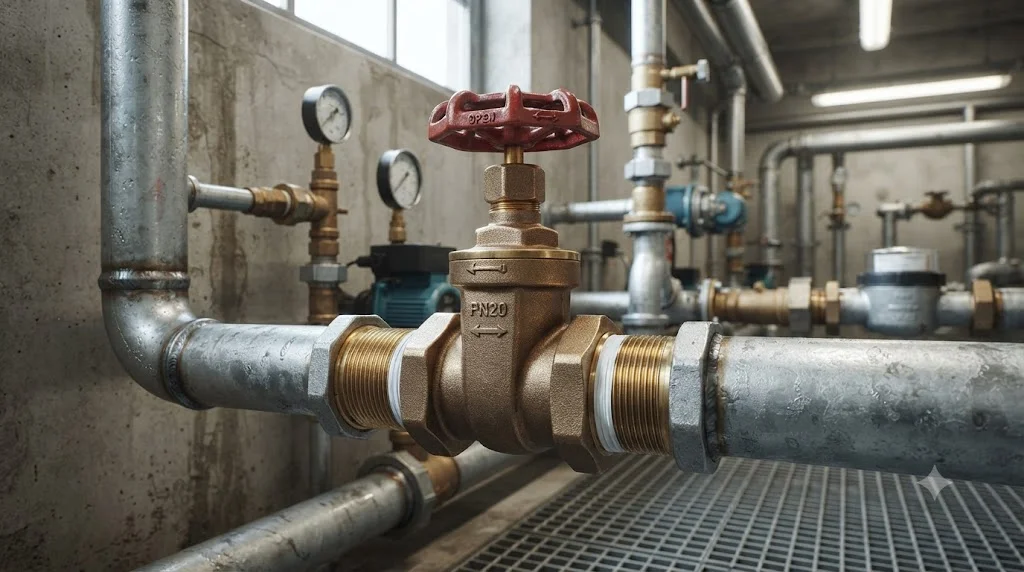

Ứng Dụng Thực Tế Của Van Cổng Nối Ren

Thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực dân dụng và công nghiệp nhẹ:

• Hệ thống cấp nước sạch sinh hoạt tại các tòa nhà, hộ gia đình.

• Các tuyến đường ống phân phối nước trong nhà xưởng sản xuất.

• Hệ thống trạm bơm xử lý nước sạch quy mô vừa và nhỏ.

• Các hệ thống điều hòa không khí (HVAC) đường ống phụ trợ.

• Đường ống dẫn khí nén hoặc dầu bôi trơn tương thích vật liệu.

Khi nào nên dùng: Khi đường ống có kích thước nhỏ, sử dụng kết nối ren sẵn có, nhu cầu vận hành chủ yếu là đóng hoặc mở hoàn toàn dòng chảy.

Những Sai Lầm Thường Gặp Khi Chọn Gate valve Nối Ren

• Chỉ chọn theo kích thước DN/inch mà hoàn toàn bỏ qua việc kiểm tra tiêu chuẩn ren.

• Nhầm lẫn tai hại giữa chuẩn ren BSP và NPT.

• Chọn sai vật liệu van khiến môi chất ăn mòn nhanh chóng phá hủy thân van.

• Không kiểm tra áp suất làm việc thực tế của hệ thống bơm.

• Cố tình dùng van cổng để điều tiết lưu lượng dòng chảy.

• Lắp đặt vào hệ thống mà không kiểm tra tình trạng sạch sẽ của đường ống.

Hướng Dẫn Cách Lắp Đặt Gate valve Nối Ren Đúng Kỹ Thuật

• Bước 1: Kiểm tra kỹ lưỡng kích thước, tiêu chuẩn ren, thân van và làm sạch hoàn toàn mạt sắt, rác bẩn trong đoạn ống chờ.

• Bước 2: Đối chiếu độ tương thích về áp suất, nhiệt độ, vật liệu và chuẩn ren (BSP/NPT) của van với hệ thống.

• Bước 3: Quấn băng tan (PTFE tape) hoặc bôi keo chuyên dụng phù hợp với loại ren và môi chất truyền dẫn để tạo độ kín.

• Bước 4: Đưa van vào vị trí, dùng tay vặn khớp ren rồi dùng mỏ lết siết lực vừa đủ. Tuyệt đối không dùng lực quá mạnh làm vỡ ren hoặc biến dạng thân van.

• Bước 5: Mở van từ từ, nâng dần áp suất hệ thống để kiểm tra khả năng chống rò rỉ và độ linh hoạt khi đóng mở.

Checklist Chọn Mua Gate valve Nối Ren

• Xác định chính xác kích thước DN / inch đường ống

• Kiểm tra tiêu chuẩn ren (BSP / BSPT / NPT)

• Lựa chọn vật liệu thân van phù hợp (Đồng, Inox, Gang)

• Xác định rõ môi chất đi qua van

• Kiểm tra áp suất làm việc tối đa của hệ thống

• Kiểm tra dải nhiệt độ vận hành

• Đảm bảo không gian lắp đặt đủ chỗ cho tay quay

• Lựa chọn thương hiệu và nguồn gốc xuất xứ uy tín

• Xác nhận lại toàn bộ thông số kỹ thuật với nhà cung cấp trước khi thanh toán

Câu Hỏi Thường Gặp (FAQ)

1. Van cổng nối ren là gì?

Đây là dòng van cổng dùng kết nối ren để lắp trực tiếp vào đường ống, chuyên dụng cho mục đích đóng hoặc mở hoàn toàn dòng chảy lưu chất.

2. Gate valve nối ren có điều chỉnh lưu lượng được không?

Không nên. Cấu trúc đĩa van cổng không phù hợp cho việc tiết lưu dòng chảy liên tục vì sẽ làm mòn bề mặt làm kín và gây kẹt van.

3. Gate valve nối ren có những kích thước nào?

Sản phẩm thường tập trung ở các kích thước nhỏ gọn như DN15, DN20, DN25, DN32, DN40, DN50 (tương ứng hệ inch từ 1/2" đến 2").

4. Nên chọn van cổng ren đồng hay inox?

Phụ thuộc vào môi trường sử dụng và ngân sách. Inox được ưu tiên tuyệt đối khi hệ thống yêu cầu khả năng chống ăn mòn cao, trong khi đồng phù hợp cho nước sạch dân dụng.

5. Tiêu chuẩn ren BSP và NPT có lắp chung với nhau được không?

Không nên. Đây là hai hệ thống ren khác nhau về góc ren và bước ren, việc vặn ép chung sẽ gây rò rỉ hoặc phá hỏng bước ren của van.

Kết Luận: Van Cổng Nối Ren – Chọn Đúng Thông Số Để Hệ Thống Vận Hành Ổn Định

Tóm lại, van cổng nối ren là giải pháp kỹ thuật tối ưu và kinh tế cho các hệ thống đường ống kích thước nhỏ nhờ ưu điểm kết nối ren thuận tiện cùng cơ cấu đóng mở rõ ràng. Việc cẩn trọng trong khâu lựa chọn kích thước, tiêu chuẩn ren, vật liệu và áp suất làm việc thay vì chỉ chăm chăm tìm kiếm mức giá rẻ sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì và đảm bảo hệ thống vận hành bền bỉ theo thời gian.
