Cách Lắp Quả Cầu Xoay Vệ Sinh Bồn Inox Đúng Kỹ Thuật, Hiệu Quả Tối Ưu

Trong các nhà máy thực phẩm, dược phẩm hay hóa chất, bồn inox sau khi chứa nguyên liệu thường bám lại nhiều cặn bẩn ở thành, đáy hoặc các góc khuất khó tiếp cận. Để giải quyết bài toán này, thiết bị phun tự động ra đời, trong đó cách lắp quả cầu xoay chuẩn xác đóng vai trò quyết định đến hiệu suất làm sạch toàn diện của hệ thống CIP.

Nhiều kỹ thuật viên thường lầm tưởng rằng việc gắn thiết bị này chỉ đơn thuần là cố định vào bồn. Tuy nhiên, nếu chọn sai vị trí, không đúng áp lực hoặc lệch hướng phun, quả cầu sẽ quay yếu, bị kẹt hoặc để lại các "vùng chết" không được làm sạch. Bài viết này sẽ hướng dẫn chi tiết từ A-Z cách lựa chọn, bố trí và thực hiện lắp quả cầu xoay tối ưu nhất cho hệ thống của bạn.

Vì Sao Cần cách lắp quả cầu xoay Đúng Cách?

Bồn chứa công nghiệp sau mỗi chu kỳ vận hành đều đòi hỏi quy trình vệ sinh nghiêm ngặt để đảm bảo tiêu chuẩn vi sinh và chất lượng mẻ sản phẩm tiếp theo. Quả cầu xoay được sử dụng để phun nước hoặc dung dịch tẩy rửa theo nhiều hướng nhằm đánh bay mảng bám.

Tuy nhiên, thực tế vận hành cho thấy không ít trường hợp thiết bị gặp sự cố chỉ vì khâu lắp đặt ban đầu chưa chuẩn. Việc nắm vững cách lắp quả cầu xoay không chỉ đơn thuần là gắn thiết bị vào bồn, mà còn đòi hỏi sự đồng bộ về kiểu kết nối, đường cấp dung dịch và điều kiện áp suất từ bơm. Nếu lắp sai vị trí hoặc sai thông số, dòng nước phun sẽ không thể bao phủ toàn bộ diện tích bồn, gây lãng phí hóa chất và thời gian vệ sinh.

Quả Cầu Xoay Là Gì?

Quả cầu xoay là thiết bị phun vệ sinh chuyên dụng thường được lắp đặt trong bồn inox, tank chứa và các hệ thống CIP tự động. Thiết bị có hình cầu được đục lỗ hoặc tạo khe phun tinh xảo; khi nước hoặc dung dịch tẩy rửa đi qua dưới áp lực cao, dòng chất lỏng sẽ tạo ra lực cơ học làm quả cầu tự xoay tròn đồng thời phun tia nước quét qua toàn bộ bề mặt bên trong bồn.

Thiết bị này còn được biết đến qua nhiều tên gọi kỹ thuật khác nhau:

• Quả cầu xoay inox

• Quả cầu vệ sinh

• Cầu xoay CIP

• Quả cầu rửa bồn

• Sanitary cleaning ball

• Rotary spray ball

Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu tạo cơ bản của thiết bị bao gồm: quả cầu phun, trục xoay, đường cấp chất lỏng, bộ phận kết nối và các lỗ/khe phun định hướng. Tùy theo thiết kế của bồn, thiết bị có thể tích hợp các kiểu kết nối như clamp, ren hoặc hàn cố định.

Khi dung dịch được bơm vào với áp suất phù hợp, dòng chảy đi qua trục tạo chuyển động xoay tròn tự động, giúp các tia nước tác động mạnh mẽ lên toàn bộ thành bồn và cuốn trôi mọi chất bẩn cứng đầu nhất.

Phân Tích Chuyên Sâu: Kỹ Thuật Lắp Đặt Và Vận Hành

Các Kiểu Lắp Quả Cầu Xoay Phổ Biến

1. Lắp bằng clamp (kẹp nhanh): Ưu điểm lớn nhất là cực kỳ dễ tháo lắp, rất phù hợp cho các hệ thống yêu cầu vệ sinh, bảo trì hoặc thay thế định kỳ thường xuyên.

2. Lắp bằng ren: Kết cấu đơn giản, chắc chắn, phù hợp với các bồn chứa có sẵn đầu chờ ren tương ứng. Cần lưu ý kiểm tra chính xác bước ren trước khi vặn siết.

3. Lắp bằng phương pháp hàn: Tạo ra liên kết cố định tuyệt đối, chuyên dùng cho các hệ thống bồn inox vi sinh cao cấp đòi hỏi độ kín khít và thẩm mỹ hoàn hảo.

Lưu ý chuyên gia: Tuyệt đối không tự ý cắt gọt hay chuyển đổi kiểu kết nối nếu chưa đối chiếu kỹ bản vẽ thiết kế kỹ thuật của bồn và thông số nhà sản xuất cung cấp.

Vị Trí Lắp Quả Cầu Xoay Ở Đâu Là Phù Hợp?

Vị trí tối ưu thường nằm ở phía trên đỉnh bồn hoặc gắn ngay gần khu vực nắp bồn, sao cho tâm tia phun có thể bao trùm toàn bộ không gian bên trong. Đối với các loại bồn có dung tích lớn hoặc chiều cao khủng, việc sử dụng một quả cầu đơn lẻ là không đủ; kỹ sư cần tính toán lắp đặt đa điểm phun để loại bỏ hoàn toàn vùng chết.

Nếu đặt sai vị trí, hậu quả nhãn tiền là dung dịch không tới được đáy bồn, tạo ra các góc khuất tích tụ vi khuẩn, buộc doanh nghiệp phải tăng thời gian bơm và tốn kém lượng lớn hóa chất vệ sinh một cách vô ích.

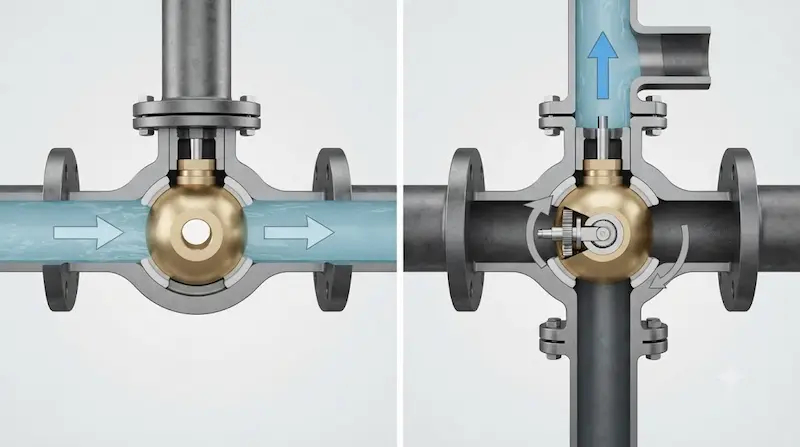

Bảng Thông Số Kỹ Thuật Cần Kiểm Tra Trước Khi Lắp

Tại Sao Lắp Rồi Nhưng Quả Cầu Xoay Không Quay?

• Áp suất không đủ: Bơm cấp không tạo đủ lực thủy động để đẩy quả cầu quay tròn.

• Lưu lượng không phù hợp: Lưu lượng nước quá thấp so với thiết kế của đầu phun.

• Quả cầu bị kẹt: Cặn bẩn lọt vào khe trục trong quá trình hàn ống hoặc dị vật làm kẹt cơ cấu quay.

• Lắp sai kết cấu: Trục bị lệch tâm, siết ốc quá chặt làm cản trở chuyển động xoay tự do.

• Đường ống bị tắc: Cặn bám trong đường ống CIP làm sụt áp nghiêm trọng trước khi nước đến đầu phun.

• Chọn sai model: Kích thước bồn quá lớn vượt quá khả năng chịu tải và bán kính phủ của quả cầu.

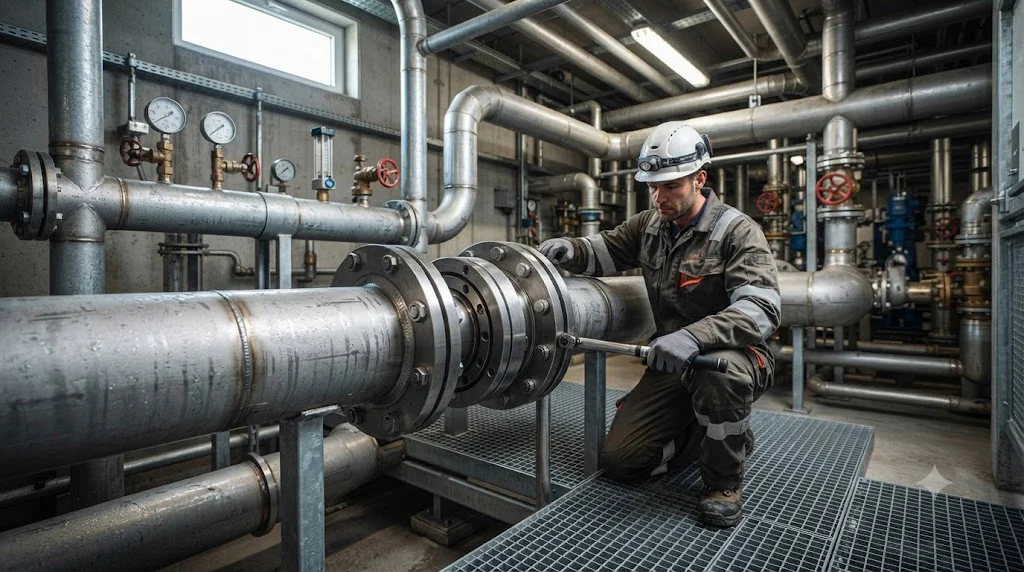

Ứng Dụng Thực Tế

Thiết bị phun rửa tự động này là linh kiện không thể thiếu trong các dây chuyền sản xuất hiện đại:

• Bồn chứa inox thực phẩm (sữa, nước giải khát, bia rượu).

• Bồn pha chế và tank chứa trong ngành dược phẩm, mỹ phẩm.

• Bồn chứa hóa chất chuyên dụng (với điều kiện vật liệu Inox 316L chống ăn mòn).

• Hệ thống bồn nước tinh khiết, bồn chứa nguyên liệu và các thiết bị phản ứng khép kín.

Sai Lầm Thường Gặp Khi cách lắp quả cầu xoay

Nhiều kỹ thuật viên thường mắc các lỗi cơ bản như: chọn sai kích thước đầu nối, bỏ qua bước kiểm tra áp suất bơm, không xả sạch đường ống trước khi chạy thử, hoặc chỉ quan sát thấy "có nước phun ra" mà lười kiểm tra độ phủ thực tế ở vùng đáy bồn và các góc khuất. Hậu quả là bồn vẫn bẩn sau khi CIP, gây ô nhiễm chéo mẻ sản phẩm.

Hướng Dẫn Cách Lắp Quả Cầu Xoay Từng Bước Chuẩn Kỹ Thuật

Thực hiện đúng quy trình chuẩn giúp đảm bảo thiết bị hoạt động bền bỉ và đạt hiệu suất làm sạch tối đa:

• Bước 1 – Kiểm tra thiết bị: Rà soát kỹ model, mác vật liệu inox, kích thước và tình trạng chuyển động của trục quả cầu.

• Bước 2 – Xác định vị trí: Định vị chính xác tâm đỉnh bồn để vùng tia phun bao phủ trọn vẹn không gian.

• Bước 3 – Chuẩn bị đầu kết nối: Làm sạch bề mặt ren, mối hàn hoặc rãnh clamp, kiểm tra gioăng đệm cao su/PTFE đi kèm.

• Bước 4 – Lắp đặt thiết bị: Tiến hành gắn quả cầu vào đường cấp dung dịch CIP theo đúng chiều thiết kế.

• Bước 5 – Cố định chắc chắn: Siết vừa lực các mối nối, đảm bảo thiết bị không bị lỏng lẻo hay cản trở chuyển động xoay.

• Bước 6 – Kết nối đường ống: Đồng bộ hóa hệ thống với bơm cấp dung dịch vệ sinh chính.

• Bước 7 – Chạy thử bằng nước sạch: Tuyệt đối không đưa hóa chất vào chạy ngay; hãy kiểm tra bằng nguồn nước sạch trước.

• Bước 8 – Kiểm tra khả năng quay: Lắng nghe âm thanh, quan sát tốc độ quay đều và tia nước phân bố.

• Bước 9 – Đánh giá độ phủ: Kiểm tra trực quan toàn bộ thành bồn, đáy bồn và các góc khuất xem còn điểm khô hay vùng chết nào không.

Checklist Kiểm Tra Nhanh

• Trước khi lắp: Đúng model Đúng áp suất Đã kiểm tra bơm CIP.

• Sau khi lắp: Không rò rỉ Quả cầu quay đều Tia phun ổn định Vùng phủ đạt yêu cầu.

Câu Hỏi Thường Gặp (FAQ)

Quả cầu xoay nên lắp ở vị trí nào trong bồn?

Thông thường thiết bị được lắp ở chính giữa phần đỉnh hoặc sát nắp bồn, tuy nhiên vị trí chính xác phụ thuộc vào thể tích bồn và góc phun (180 độ, 270 độ hoặc 360 độ) của từng model.

Quả cầu xoay có cần sử dụng nguồn điện để vận hành không?

Không. Thiết bị hoàn toàn không dùng điện mà vận hành dựa vào lực đẩy thủy động lực học từ áp suất và dòng chảy của nước/dung dịch qua hệ thống CIP.

Có thể dùng một quả cầu xoay cho mọi kích thước bồn chứa không?

Không nên. Mỗi model quả cầu được thiết kế với bán kính làm ướt và lưu lượng riêng. Dùng quả cầu nhỏ cho bồn lớn sẽ tạo ra nhiều vùng chết không được làm sạch.

Lắp Đúng Quả Cầu Xoay Giúp Tăng Hiệu Quả Vệ Sinh Bồn

Quy trình vệ sinh bồn chứa trong các nhà máy thực phẩm, dược phẩm hay hóa chất chưa bao giờ là một hạng mục có thể xem nhẹ. Việc tuân thủ đúng cách lắp quả cầu xoay không chỉ đơn thuần là thao tác cơ khí gắn một thiết bị vào đường ống, mà là yếu tố cốt lõi quyết định đến chất lượng vệ sinh toàn diện của cả hệ thống. Như đã phân tích, một hệ thống phun rửa tự động đạt hiệu quả cao hay không phụ thuộc vào sự đồng bộ hoàn hảo của 4 yếu tố vàng: vị trí lắp đặt tối ưu, kiểu kết nối kín khít, áp suất – lưu lượng bơm chuẩn xác và phạm vi bán kính phun bao phủ trọn vẹn không gian bồn.
